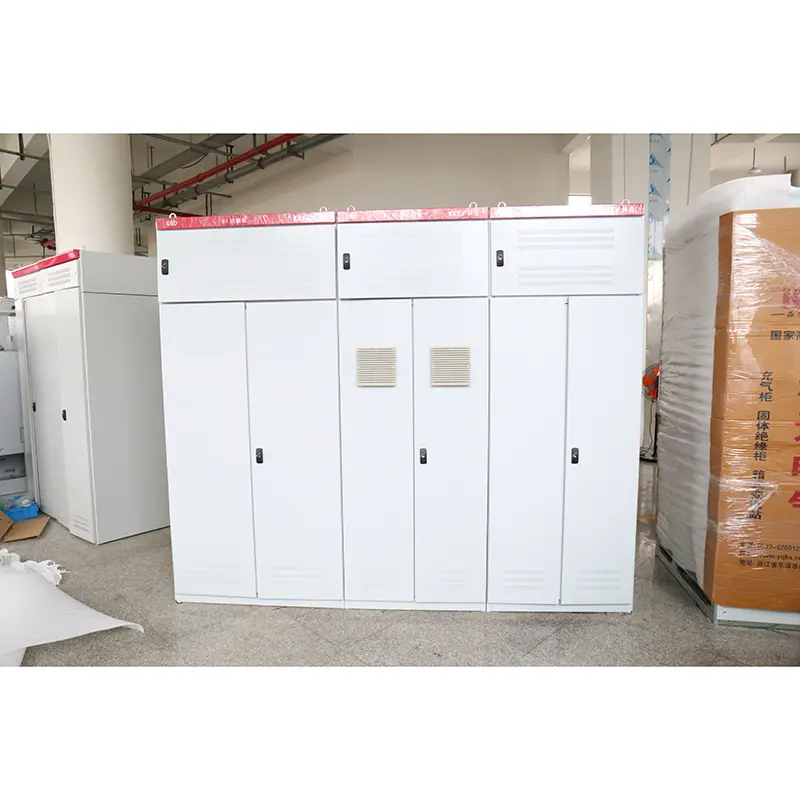

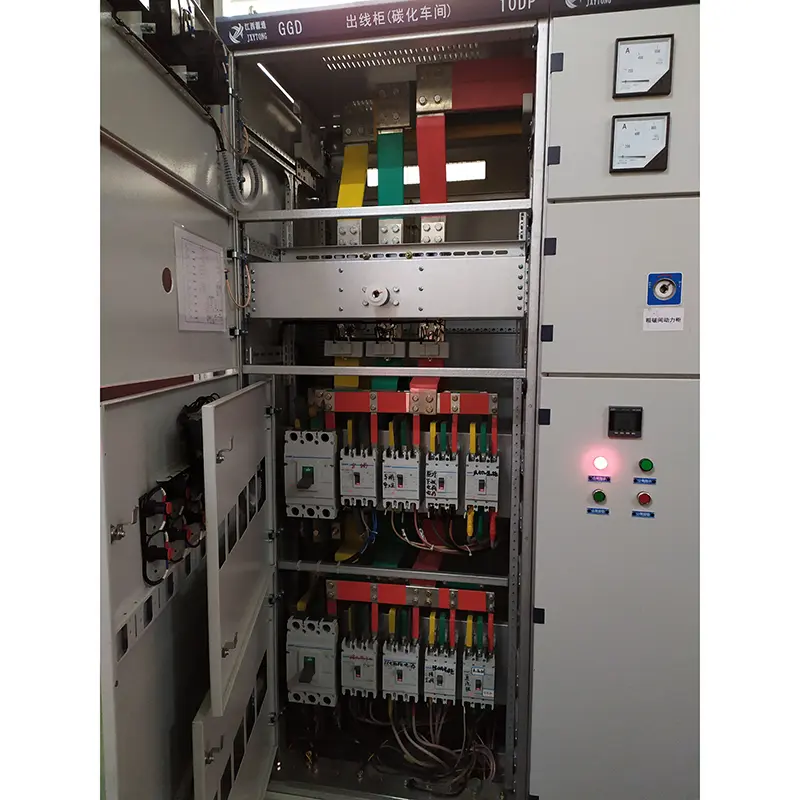

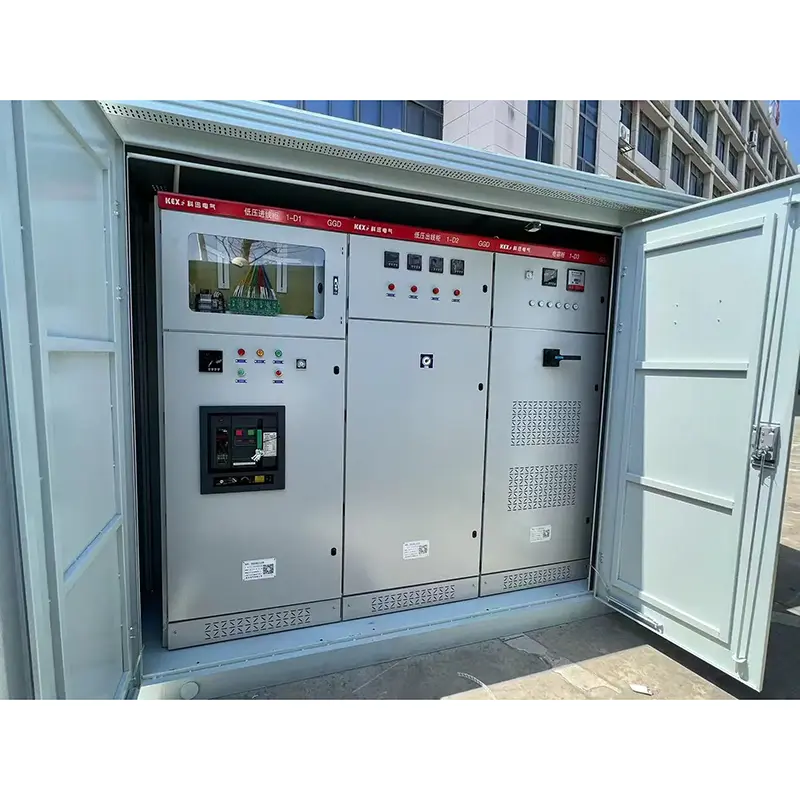

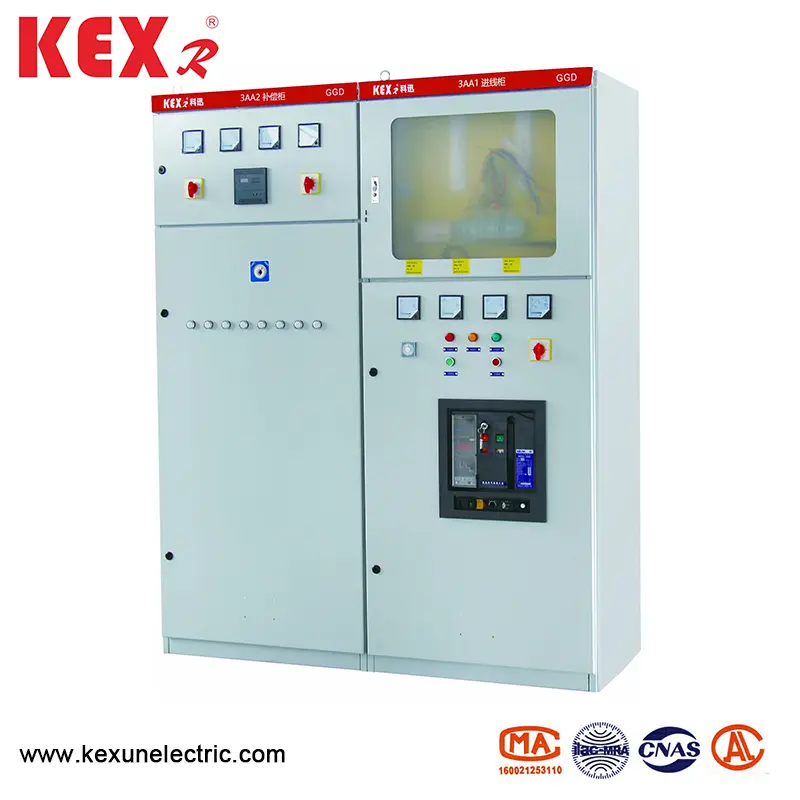

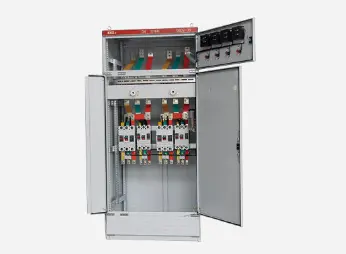

AC Matalajännitteen jakelukaappi

● Levitysalue

GGD AC: n matalan jännitteen jakelukaappi on uudentyyppinen matalan jännitteen jakelukaappi, joka on suunniteltu turvallisuuden, talouden, rationaalisuuden ja luotettavuuden periaatteen perusteella energiaministeriön pätevien esimiesten vaatimusten mukaan. Tuotteella on korkea murtumiskapasiteetti, hyvä dynaaminen ja lämpöstabiilisuus, joustava sähköjärjestelmä, kätevä yhdistelmä, sarjat, vahva käytännöllisyys, uusi rakenne ja korkea suojataso, ja sitä voidaan käyttää päivitetyn tuotteena matalan jännitteisen kytkentälaitteiden kanssa. GGD AC: n matalajännite jakautumiskaappi vastaa IEC439: n matalajännitettäkytkin- ja ohjauslaitteita, GB7251-matalajännitekytkimen ja muita standardeja.

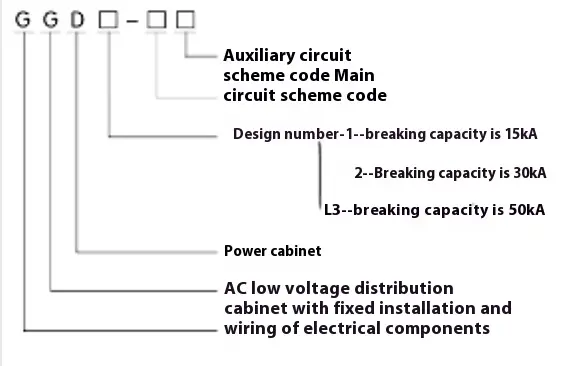

● Malli merkitys

● Sähköinen suorituskyky

◆ Perusparametrit

◆ Pääpiirisuunnitelma

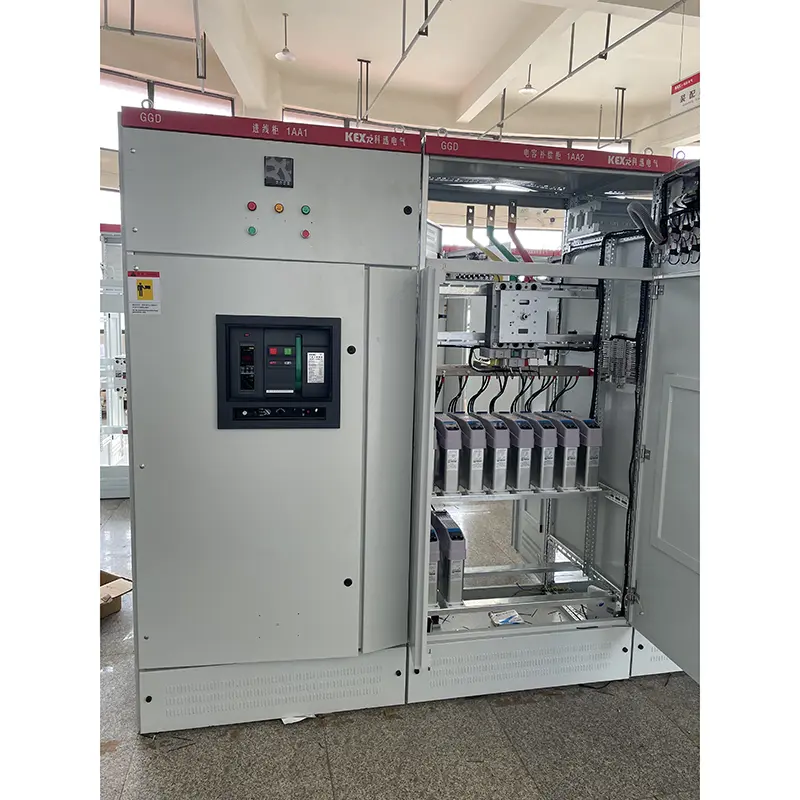

GGD: n AC: n alhaisen jännitteen jakautumiskaapin pääpiirissä on 129 suunnitelmaa ja 298 teknistä määritystä (lukuun ottamatta apupiirien toiminnallisista muutoksista johdettuja järjestelmiä ja eritelmiä ja ohjausjännitteen muutoksia). Niistä GGD1: llä on 49 ohjelmaa ja 123 eritelyä. GGD2: lla on 53 ohjelmaa ja 107 eritelyä. GGD3 -mallissa on 27 suunnitelmaa ja 68 eritelyä. Pääpiirisuunnitelma valittiin pyytämällä suurimman osan suunnittelu- ja käyttöosastojen mielipiteitä, jotka lisäsivät voimalaitosten tarvitsemaa järjestelmää. Nimellisvirta 3150A: ksi, joka sopii jakelumuuntajille 2000 kVA: sta ja sen jälkeen. Lisäksi reaktiivisen tehonkorvauksen tarpeiden tyydyttämiseksi on suunniteltu GGJ1- ja GGJ2 -kompensointikaapit, 4 pääpiirisuunnitelmaa ja yhteensä 12 eritelmää.

◆ Apupiirisuunnitelma

Apupiirin suunnittelu on jaettu kahteen osaan: virtalähdejärjestelmään ja voimalaitosjärjestelmään. BGD -kaapissa on tarpeeksi tilaa toissijaisten komponenttien asentamiseksi. Samanaikaisesti NLS on myös kehittänyt erityisen LM23D -virran muuntajan, joka vastasi voimalaitosten ja erityisten käyttäjien tarpeita viestesuojauksen yhteydessä.

◆ Pääbussi-palkki

Kun otetaan huomioon kuparin korvaamisen hintasuhde ja toteutettavuus alumiinilla, yhtä alumiiniväylää voidaan käyttää, kun nimellisvirta on alle 1500A, ja kaksinkertaista kupariväylää voidaan käyttää, kun nimellisvirta on yli 1500 A. Valmistaja valmistaa prototyypin tämän asetuksen mukaisesti ja läpäisee tyyppitestin. Valmistaja voi tietenkin korvata alumiiniväylän kuparivelvalla samalla nykyisellä kapasiteetilla käyttäjien vaatimusten mukaisesti. Lampi -tinaprosessilla on kaikki linja -autojen päällekkäiset pinnat

◆ Sähkökomponenttien valinta

▶ GGD-tyyppi AC Matalajännitteisen jakelukaappi hyväksyy pääasiassa edistyneitä sähkökomponentteja, jotka voidaan tuottaa Massan tuotannossa Kiinassa. Samanaikaisesti talouden ja rationaalisuuden periaatteen mukaan jotkut käytettävissä olevat vanhat tuotteet, kuten DZ10D ja D220, on varattu olettaen, että toteutettavuus otetaan huomioon täysin, ja vanhentuneita tuotteita ei ole valittu.

▶ HD13BX- ja HS13BX -kiertokäyttöiset veitsikytkimet ovat NLS: n suunnittelemia erityisiä komponentteja BGGD -kaapin ainutlaatuisen rakenteen tarpeiden tyydyttämiseksi. Ne muuttavat mekanismin toimintatilaa ja säilyttävät vanhojen tuotteiden edut ja ovat käytännöllisiä sähkökomponentteja.

▶ Jos suunnitteluosasto valitsee uusia sähkökomponentteja, joilla on parempi suorituskyky ja edistyneempi tekniikka käyttäjien tarpeiden mukaan, GGD-tyypin AC-matalajännite jakelukaapissa on hyvä asennusjoustavuus, ja yleensä se ei aiheuta vaikeuksia valmistuksessa ja asennuksessa sähkökomponenttien päivittämisen vuoksi.

▶ Pääpiirin dynaamisen stabiilisuuden parantamiseksi edelleen NLS suunnitteli ZM: n yhdistetyn väyläpidin ja eristystuen GGD -kaappiin. Väyläpalkin puristus on valmistettu erittäin lujasta ja korkean liekaamisesta, PP0-seosmateriaalista, jolla on korkea eristyslujuus, hyvä itsensä ilmentävä suorituskyky ja ainutlaatuinen rakenne. Se voidaan helposti yhdistää yhdeksi linja -autopalkin puristimeksi tai kaksoisbussipalkin kiinnittimeksi vain säätämällä rakennuspalikoita. Eristystuki on holkkityyppinen valettu nivel, jolla on edullinen ja korkea lujuus, mikä ratkaisee vanhojen tuotteiden riittämättömän hiipivä etäisyyden.

● Asennus ja käytä

Kun tuote saapuu vastaanottopaikalle, sen tulisi ensin tarkistaa, onko pakkaus ehjä, ja ilmoitettava asiaankuuluville osastoille löytääkseen syyt ongelmien löytämiseen. Tuotteille, joita ei ole asennettu välittömästi, ne tulisi sijoittaa asianmukaisiin paikkoihin normaalien käyttöolosuhteiden määräysten mukaisesti.

◆ Tuoten asennus

 Tuotteiden asennus on suoritettava asennuskaavion mukaisesti (ks. Liitteenä oleva kuva), ja käyttäjien on toimitettava kanavan teräs ja pultit. Kun pääväylä asennetaan koko riviin tinapinnoituksella, päällekkäinen pinta on korjattava ja tasoitettava, puhdistettava, päällystetty neutraalilla vaseliinilla tai otettava muut toimenpiteet ja kiinnitettävä sitten pulteilla.

◆ Tuotteet on tarkistettava ja testattava seuraavien kohteiden varalta asennuksen jälkeen ja ennen kuin ne on otettu käyttöön.

▶ Tarkista, onko kaapin ylämaali pudonnut ja onko kaappi kuiva ja puhdas.

▶ Onko sähkökomponenttien toimintamekanismi joustava, eikä sen pitäisi olla häirintää tai liiallista käyttövoimaa.

▶ Onko pää- ja sähkölaitteiden pää- ja apukontaktit on luotettava ja tarkka.

▶ Onko instrumentin osoituksen ja muuntajan suhde ja napaisuus oikea.

▶ Onko vini -autoyhteys hyvä ja tukeeko eristys, asennusosat ja lisävarusteet asennetaan tiukasti ja luotettavasti.

▶ Täyttääkö ylimääräinen kosketus vaatimukset, onko sulakkeen sulakkeen ydinmäärittely oikein, vastaako releen asetusarvo suunnitteluvaatimukset ja onko toiminta luotettava ja tarkka.

▶ Täyttääkö piirin kosketus sähkökaavion vaatimukset.

▶ Täyttääkö suojapiirijärjestelmä vaatimukset.

▶ Käytä 500 voltin Megohmmetriä eristysvastusarvoa vähintään 1 megohmmeter.

◆ Käytettävä varotoimenpiteet

(1). Tätä tuotetta ei ole asennettu seinää vasten, jota käytetään toisella puolella (etupuolella) ja ylläpidetään kaksoisovilla. Vain pätevät ammattilaiset voivat kirjoittaa tai avata tuotteen huoltokanavan ja kaapin oven käyttöä varten, tarkastusta ja huoltoa varten.

(2). Ilmakytkin monta kertaa, tekee pääkontaktin paikallisista palovammoista ja tuottaa hiiliaineita, lisätä kosketuskestävyyttä, sen tulisi olla säännöllinen huolto ja ilmakytkimen korjaus sen käyttöohjeiden mukaisesti.

◆ Valmistajan on toimitettava seuraavat asiakirjat ja lisävarusteet toimittaessasi:

▶ Pakkausluettelo

▶ Tuotetodistus

▶ Käytettävä ohjeet

▶ Tehtaan testiraportti

▶ Asiaankuuluvat sähköpiirrokset

▶ Kaapin ovenäppäimet, toimintakahvat ja sopimuksessa määritetyt varaosat.

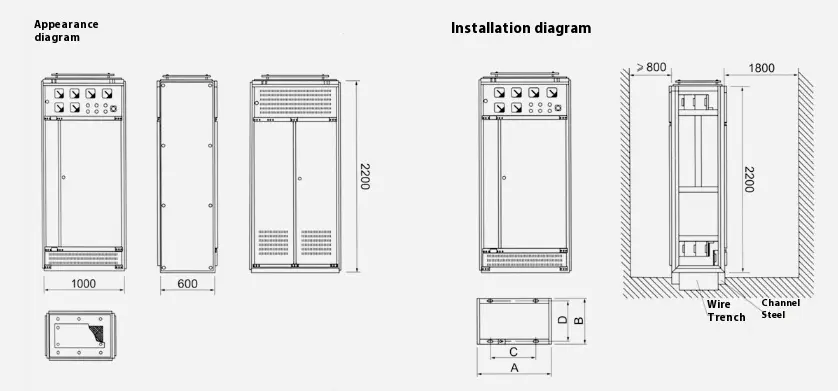

● GGD-tyypin AC-matalan jännitteen jakelukaapin ääriviivat ja asennuskaavio
