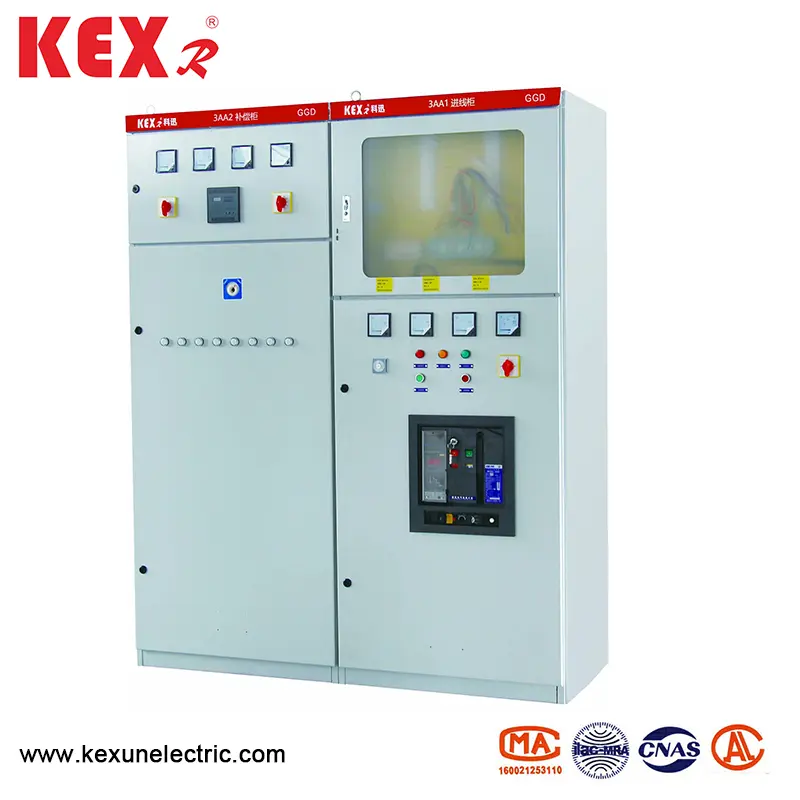

AC Matalajännitteen jakautumiskytkimet

● GGD -tyypin AC -alhaisen jännitteen jakautumiskytkimen olosuhteiden käyttäminen

▶ Ympäristön ilman lämpötila ei ole korkeampi kuin +40 ℃ tai pienempi kuin -5 ℃, ja keskimääräinen lämpötila 24 tunnin sisällä ei ole korkeampi kuin +35 ℃

▶ Sisäasennus- ja käyttöpaikan korkeus ei saa ylittää 2000 m ；;

▶ Ympäröivän ilman suhteellinen kosteus ei saisi ylittää 50% korkeimmassa lämpötilassa +40 ℃, ja suurempi suhteellinen lämpötila tulisi sallia alhaisemmassa lämpötilassa (esimerkiksi 90% +20 ℃), kun otetaan huomioon, että epäilyttävän kasteen vaikutus voi joskus tapahtua lämpötilan muutosten vuoksi;

▶ Kun laite on asennettu, pystysuoran tason kaltevuus ei saa ylittää 5:

▶ Laitteet on asennettava paikkaan, jossa ei ole väkivaltaista tärinää ja iskuja, ja missä se ei riitä syömään sähköisiä komponentteja;

Huomaa: Kun käyttäjillä on erityisiä vaatimuksia, he voivat neuvotella valmistajan kanssa.

● Sähköparametrit

● Suunnitteluominaisuus

▶ GGD-tyypin AC-matalajännitekytkimen kaapin kaappi on yleisen kaapin muodossa, ja runko kootaan paikallisella hitsauksella 8MF: n kylmämuodollisella teräksellä. Kehyksen osat ja erityiset tukiosat toimittavat teräsvalmistaja kaapin tarkkuuden ja laadun varmistamiseksi. Universal -kaapin komponentit on suunniteltu modulaarisen periaatteen mukaisesti, ja kiinnitysreiät ovat 20. Universal-kerroin on korkea, mikä voi saada tehdas toteuttamaan esikäsittelyn, joka ei vain lyhennä valmistussykliä, vaan myös parantaa työn tehokkuutta.

▶ GGD-tyypin AC-matalajännite jakautumiskytkimen suunnittelu tarkastelee täysin lämmön hajoamista kaapin toiminnassa. Kaapin ylä- ja alapäässä on erilaisia ​​määriä jäähdytyspaikkoja. Kun kaapin sähkökomponentit aiheuttavat lämpöä, kuuma ilma nousee ja purkautuu ylemmän raon läpi, kun taas kylmä ilma täydennetään jatkuvasti kaappiin alakortin läpi, niin että sinetöity kaappi muodostaa luonnollisen ilmanvaihtokanavan alhaisesta yläosaan jäähdytyksen tarkoituksen saavuttamiseksi.

▶ Nykyaikaisen teollisuustuotteiden mallinnussuunnittelun vaatimusten mukaan GGD-tyypin AC Matalajännitteisen jakelukytkimen asetukset omaksuvat kultaisen leikkaussuhteen menetelmän kaapin muodon ja kunkin osan jakautumiskoon suunnittelemiseksi, mikä tekee koko kaapista kauniin ja runsaasti.

▶ Kaapin ovi on kytketty kehykseen pyörivällä saranalla, joka on kätevä asentaa ja purkaa. Oven helmaan on upotettu päätylevy. Kun ovi on suljettu, oven ja rungon välisellä kaistaleella on tietty puristushalvaus, joka voi estää oven törmää suoraan kaapin kanssa ja parantaa oven suojatasoa.

▶ Sähkökomponenteilla varustettu instrumentin ovi on kytketty runkoon useiden pehmeiden kuparilankojen juosteiden avulla, ja kaapin asennusosat on kytketty kehykseen kehyksellä, niin että koko kaappi muodostaa täydellisen maadoitussuojajärjestelmän.

▶ Kaapin pintakerros on valmistettu polyesterioranssista leivontamaalista, jolla on voimakas tarttuvuus ja hyvä rakenne. Koko kabinetti on hienovaraisella äänellä, joka välttää häikäisevän vaikutuksen ja luo mukavan visuaalisen ympäristön päivystyshenkilöstölle.

▶ Kaapin yläkansi voidaan poistaa tarvittaessa, mikä on kätevää kokoonpanolle ja pääväylän säätämiselle paikan päällä. Kaapin yläosan neljä kulmaa on varustettu nostorenkaisilla nostamista ja kuljetusta varten.

▶ Kaapin suojataso on IP30, ja käyttäjät voivat myös valita IP20: n ja IP40: n välillä käyttöympäristön vaatimusten mukaisesti.

● Asennus ja käytä

Kun tuote saapuu vastaanottopaikalle, sen tulisi ensin tarkistaa, onko pakkaus ehjä, ja ilmoitettava asiaankuuluville osastoille löytääkseen syyt ongelmien löytämiseen. Tuotteille, joita ei ole asennettu välittömästi, ne tulisi sijoittaa asianmukaisiin paikkoihin normaalien käyttöolosuhteiden määräysten mukaisesti.

◆ Tuoten asennus

Tuotteiden asennus on suoritettava asennuskaavion mukaisesti (ks. Liitteenä oleva kuva), ja käyttäjien on toimitettava kanavan teräs ja pultit. Kun pääväylä asennetaan koko riviin tinapinnoituksella, päällekkäinen pinta on korjattava ja tasoitettava, puhdistettava, päällystetty neutraalilla vaseliinilla tai otettava muut toimenpiteet ja kiinnitettävä sitten pulteilla.

◆ Tuotteet on tarkistettava ja testattava seuraavien kohteiden varalta asennuksen jälkeen ja ennen kuin ne on otettu käyttöön.

▶ Tarkista, onko kaapin ylämaali pudonnut ja onko kaappi kuiva ja puhdas.

▶ Onko sähkökomponenttien toimintamekanismi joustava, eikä sen pitäisi olla häirintää tai liiallista käyttövoimaa.

▶ Onko pää- ja sähkölaitteiden pää- ja apukontaktit on luotettava ja tarkka.

▶ Onko instrumentin osoituksen ja muuntajan suhde ja napaisuus oikea.

▶ Onko vini -autoyhteys hyvä ja tukeeko eristys, asennusosat ja lisävarusteet asennetaan tiukasti ja luotettavasti.

▶ Täyttääkö ylimääräinen kosketus vaatimukset, onko sulakkeen sulakkeen ydinmäärittely oikein, vastaako releen asetusarvo suunnitteluvaatimukset ja onko toiminta luotettava ja tarkka.

▶ Täyttääkö piirin kosketus sähkökaavion vaatimukset.

▶ Täyttääkö suojapiirijärjestelmä vaatimukset.

▶ Käytä 500 voltin Megohmmetriä eristysvastusarvoa vähintään 1 megohmmeter.

◆ Käytettävä varotoimenpiteet

(1). Tätä tuotetta ei ole asennettu seinää vasten, jota käytetään toiselle puolelle (etupuolella) ja ylläpidetään kaksoisovilla. Vain pätevät ammattilaiset voivat kirjoittaa tai avata tuotteen huoltokanavan ja kaapin oven käyttöä varten, tarkastusta ja huoltoa varten.

(2). Ilmakytkin monta kertaa, tekee pääkontaktin paikallisista palovammoista ja tuottaa hiiliaineita, lisätä kosketuskestävyyttä, sen tulisi olla säännöllinen huolto ja ilmakytkimen korjaus sen käyttöohjeiden mukaisesti.

◆ Tuotteen täydellinen sarja

▶ Pakkausluettelo

▶ Tuotetodistus

▶ Käytettävä ohjeet

▶ Tehtaan testiraportti

▶ Asiaankuuluvat sähköpiirrokset

▶ Kaapin ovenäppäimet, toimintakahvat ja sopimuksessa määritetyt varaosat.

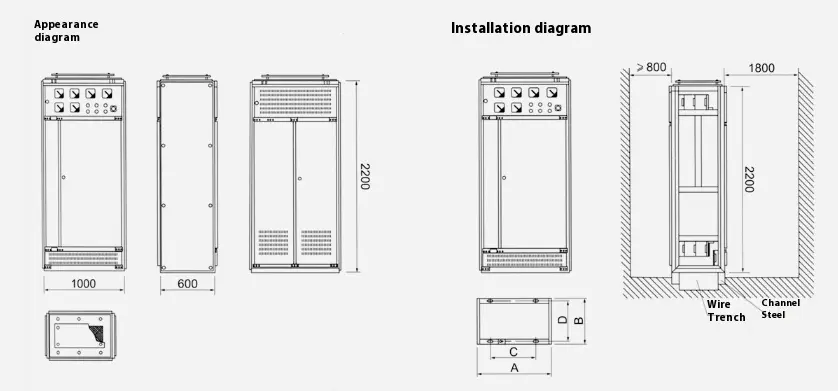

● Päätelmiä ja asennuskaaviota
