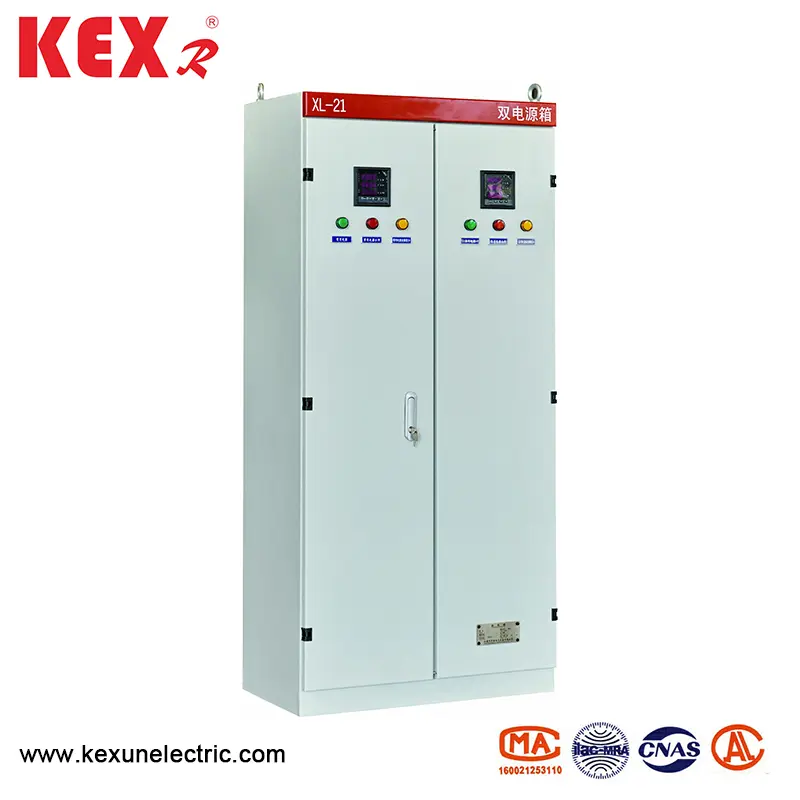

Matalan jännitteen tehonjakelukytkin

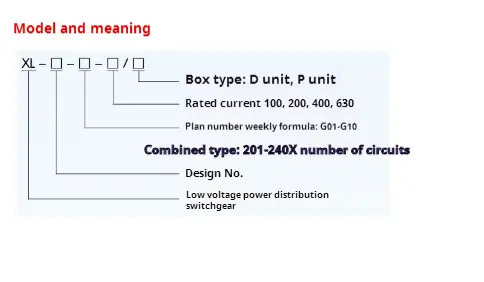

● Malli merkitys

● Olosuhteiden käyttäminen

◆ XL-21-tyypin matalan jännitteen jakelukytkimen tulisi asentaa korkeuteen alle 2000 m.

◆ Ympäristön lämpötila ja ympäristön ilman lämpötila eivät ole korkeammat kuin +40 ℃, mutta keskilämpötila ei ole korkeampi kuin +35 ℃ ja ympäristön ilman lämpötila ei ole alle -100 ℃ 24 tunnin aikana.

◆ Ilmassa ei saa olla liiallista pölyä, happoa, suolaa, syövyttäviä ja räjähtävää kaasua. Suhteellinen lämpötila ei saa ylittää 50% korkeimmassa lämpötilassa +40 ℃, ja korkeampi suhteellinen lämpötila on sallittu alhaisimmassa lämpötilassa, kuten 90% alle +20 ℃. On katsottava, että yleinen kondensaatio voi joskus tapahtua lämpötilan muutosten vuoksi.

◆ Kun käyttäjillä on erityisiä vaatimuksia, he voivat neuvotella valmistajan kanssa.

● Suunnitteluominaisuudet

◆ XL-21-tyyppi Matalajännitteen jakelukytkin on lattialle asennettava ja se voidaan asentaa suoraan muuntajan alle. Kytkinlaitteen runko on valmistettu korkealaatuisesta teräslevystä, joka on hitsattu tai koottu, ja veitsikytkin käyttökahva asennetaan kytkimen etuosan oikeaan pylvääseen, jota voidaan käyttää virtalähteen kytkemiseen. Voltimetri on asennettu virranjakelulaatikon eteen. Ilmaisee väyläjännite. Virtajakelulaatikon edessä on ovi. Kun ovi on avattu, kaikki virranjakelulaatikon laitteet paljastuvat, mikä on kätevää huoltoa varten. Tämä tehonjakelulaatikko hyväksyy Kiinan suunnittelemat uudet komponentit, joilla on kompakti rakenne, kätevä huolto ja joustava piirisuunnitelmien yhdistelmä. Sähköjakelulaatikko on varustettu katkaisijalla oikosulku suojaa, ja oven eteen voidaan asentaa käyttöpainike.

◆ Käyttötila: Manuaalinen.

◆ Asennustila: Pystysuuntainen asennus

◆ Johdotustila: Kiinteä johdotus

● XL-21-tyypin tekniset parametrit Matalan jännitteen tehonjakaumakytkimet

● XL-21-tyyppisen matalan jännitteen tehon jakelukytkimen asentaminen ja käyttö

◆ Tehonjakelulaatikko voidaan pakata ja kuljettaa vasta tarkastamisen jälkeen. Kun tuote saapuu määränpäähän, tarkista ensin, onko ruutu valmis. Jos virranjakelulaatikkoa ei ole asennettu heti, säilytä tuote kuivaan ja puhtaaseen paikkaan.

◆ Virtajakelulaatikko voidaan asentaa asennuspiirroksen mukaisesti, ja käyttäjän on toimitettava perustuskanavan teräs ja ruuvit. Jos kaapeli on lähtevä, käyttäjän on haudattu pohjauran ja kaapelin kaivannon pohjapastapultin ulkopuolelle.

◆ Kun virranjakelulaatikko on asennettu tai kunnostettu, sarja esineitä on tarkistettava ja testattava ennen sen toteuttamista.

(1) Tarkista, vastaavatko sisäiset sähkölaitteet ja johdotukset kaavion kanssa.

(2) Tarkista ja käytä kytkintä useita kertoja nähdäksesi, onko se joustava ja normaali.

(3) Tarkista ja testaa, ovatko kaikki mittarit ja releet tarkkoja.

● Tilausohjeet

KEXUNIN TOTEUTTAMATTOJA JA LAJAUTUKSET toimitettaessa.

▶ Toimitusluettelo.

▶ Tuotetodistus.

▶ Tehtaan tarkastusraportti.

▶ Tuotekuvaus

▶ Ensisijainen järjestelmäkaavio, ohjauskaavio kaavio ja sekundaarinen johdotuskaavio.

▶ Kaapin ovenäppäimet, toimintakahvat ja sopimuksessa määritetyt varaosat.

▶ Pääkomponenttien käyttöohjeet
