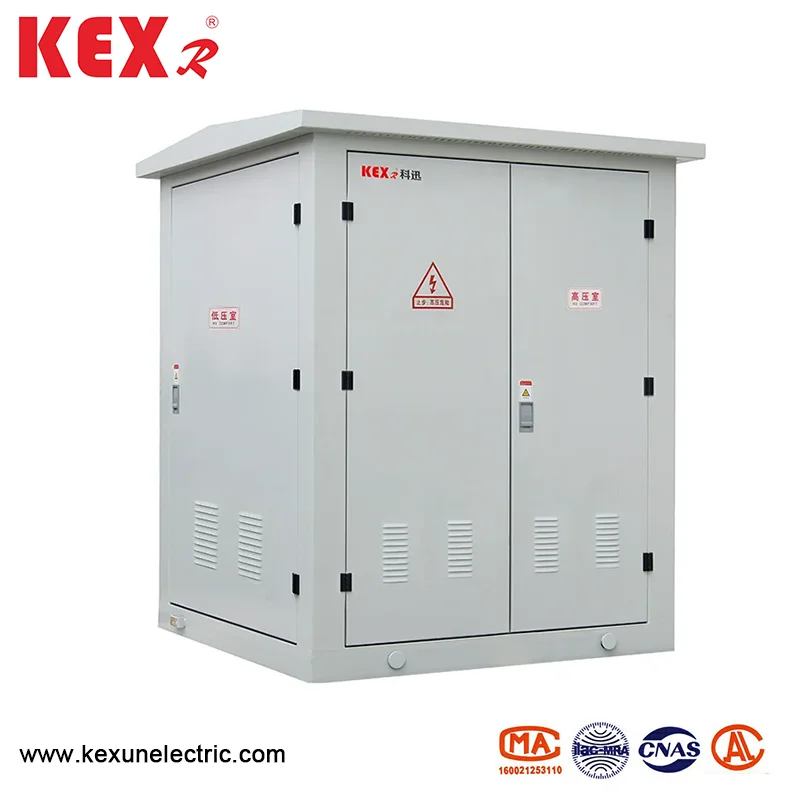

Miniaturoitu eurooppalainen laatikkotyyppinen sähköasema

◆ Kokonaisrakenne

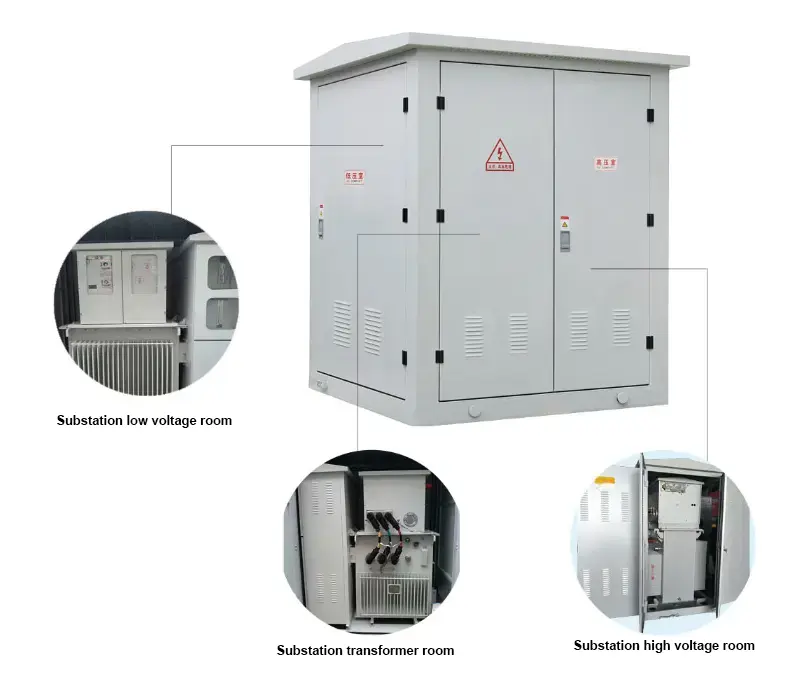

1. YB □ -12 Miniaturoitua eurooppalaista laatikkotyyppistä sähköasemaa jaetaan pääasiassa kolmeen osaan: korkeajännitekytkimen huone, muuntajahuone ja matalajännitekytkimen huone, jotka voidaan kuljettaa erikseen.

2. Tuote ottaa käyttöön ainutlaatuisen suuren syklin lämmön häviöiden suunnittelun varmistaakseen tuotteen lämpötilan nousun tason, ja huoneiden välinen erillinen tiivistys ei muodosta lämpövaihtoa huoneiden välillä.

3. Tuotekuori on valmistettu korkealaatuisesta ruostumattomasta teräksestä valmistetusta levystä. Kaikissa teräslevyn rakenteen osissa on tehty erityinen anti-korroosionkäsittely, ja ruostumattomasta teräksestä valmistetulla levyrakenteella on voimakas korroosionkestävyys ja hyvä mekaaninen lujuus.

4. Tuote voidaan asentaa suoraan sisätiloihin ilman ylimääräistä rakennussäätiötä, mikä säästää kustannuksia ja tilaa ja on kätevä asentaa.

◆ Korkeajännitekammio

Yrityksemme itsenäisesti kehittämä SF6-kaasua täytetty kytkentälaitteet otetaan käyttöön korkeajännitteestä, ja kaikki kytkentälaitteet ja väilökkeet suljetaan suljettuun ruostumattomasta teräksestä valmistettuun laatikkoon, jossa ei ole paljastettua vartaloa. Turvallinen toiminta ja korkea luotettavuus; Täysin modulaarinen suunnittelu, kaikki moduulit voivat toteuttaa sivupoistoaukon ja ylimmän laajennuksen kytkentämuodon virrankulutusvaatimusten mukaisesti ja täyttää virtalähdejärjestelmän tarpeet maksimaalisesti.

◆ Matalajännitekammio

Matalajännitteisen sivun sisääntulo- ja poistolinjat on valmistettu uusista valetuista kotelon katkaisijoista, jotka ovat kooltaan pieniä, ilman kaarevia ja helppo korvata. Monitoiminen älykäs kattava suojausohjain ja uusi integroitu reaktiivisen tehonkorvauslaite.

◆ Muuntajakammio

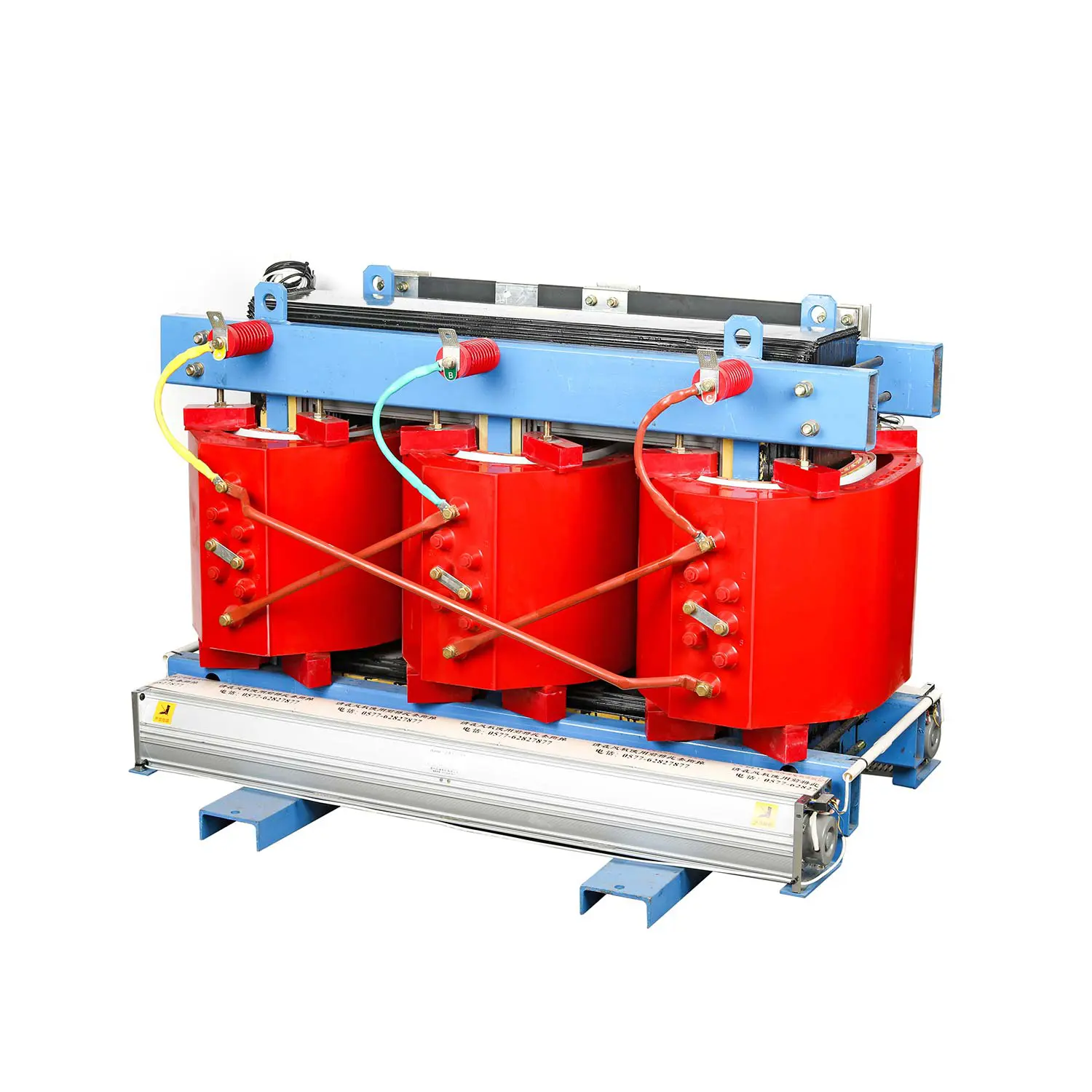

Muuntaja on täysin eristetty epoksihartsilla, ja eristys- ja lämmönkestävyys on F, ja muuntajalla ei ole palamista tukevia materiaaleja, eikä se tuota kaasua tai muita väliaikaisia ​​tuotteita, jotka eivät edistä ympäristöä toiminnan aikana, joten sillä on hyvän liekin hidastumisen, ympäristönsuojelun ja energiansäästön ominaisuudet.

◆ Sisäinen linkki

Jännitemuuntaja ja kiinalainen kiinteä kytkin on kytketty yrityksen kiinteillä eristetyillä kaapeliasusteilla, jotka ovat täysin eristettyjä ja turvallisia ja luotettavia

● Toiminto ja ominaisuudet

Pienoidun eurooppalaisen laatikkoaseman korkeajännitekammio koostuu suuren jännitteen kuormituskytkimestä, korkeajännitteen sulake- ja salamanjulkaisusta, jotka voivat pysäyttää tehonsiirron ja saada ylikuormituksen ja oikosulun suojaa samanaikaisesti. Matalajännitekammio koostuu matalan jännitteen ilmakytkimestä, virran muuntajasta, ampeerimittarista ja volttimittarista. Pienoidut eurooppalaiset laatikkoasemat omaksuvat johtavan prosessointitekniikan ja sillä on hyvä korroosionkestävyys ja kulutuskestävyys. Sen edut ovat joustava yhdistelmä, kätevä kuljetus, asennus ja rakentaminen, alhaiset kustannukset, ilman pilaantumista ja turvallista ja luotettavaa käyttöä. Samanaikaisesti miniatyroitu eurooppalainen laatikkoasema on laite, jolla on korkea automaatiotaso, ja se on suunniteltu älykkäästi, mikä voi suojata kaikkia osia ja tyydyttää valvontatarpeita. Yleisesti ottaen miniatyrisoitu eurooppalainen laatikkoasema on laatikkomuuntajan tyyppi, joka säästää investointeja ja saa nopeimman vaikutuksen.

● Korkeajännitekammio

Korkeajännitekammio on yleensä suojattu kuormituskytkimen ja sulakeyhdistelmällä. Kun sulakkeen yksi vaihe on puhallettu, kolmivaiheinen sidosmatkat. Kuormituskytkimiä on saatavana paineilmatyypistä, tyhjiötyypistä, rikkiheksafluoridityypistä jne., Jotka voivat jakaa toimintamekanismia ja toteuttaa automaattisen päivityksen; Sulakke on korkeajännitevirran rajoittava sulake hyökkääjän kanssa, jolla on luotettava toiminta ja suuri murtokyky. Katso tärkeimmät tekniset parametrit alla olevasta taulukosta. Yli 800 kVA: n muuntajille tyhjiökatkaisijat, kuten Zn12, Zn28 ja VS1, voidaan valita suojaamiseksi.

● Matalajännitekammio

Matalajännitekammion pääkytkimen puoli hyväksyy yleisen tai älykkään katkaisijan, joka voi valikoivasti suojata piiriä; Poistokytkin omaksuu uuden tyyppisen muovikuoren kytkimen, jonka koko on pieni ja lyhyt kaari, jopa 30 piiri; Siellä on kontaktoria ja kontaktittomia kytkentätiloita, joiden avulla käyttäjät voivat valita.

● Muuntaja

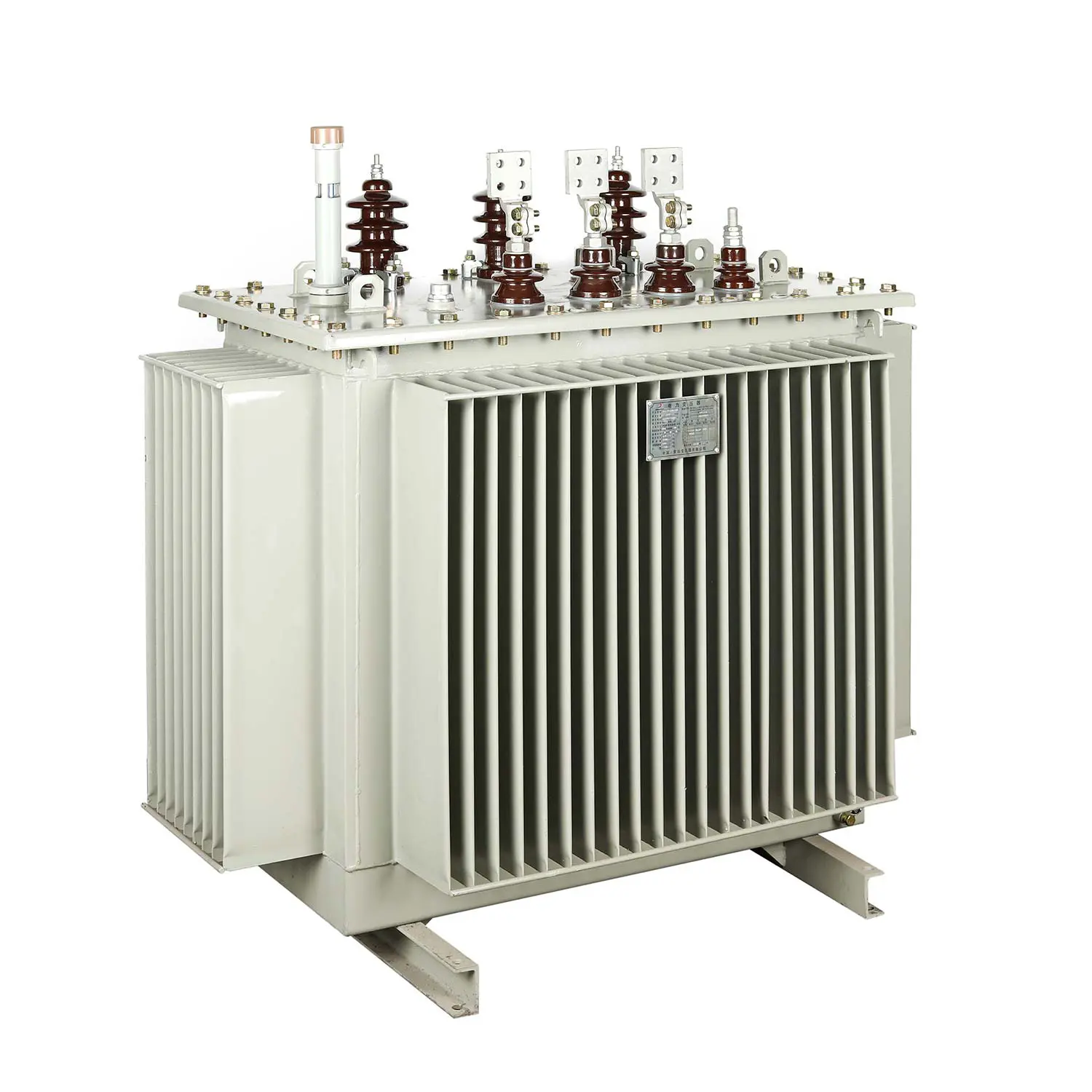

YB □ -12 Miniatyrisoitu eurooppalainen laatikkotyyppinen sähköasema Valitse vähäistä tappioista, öljy-upotettuja, täysin suljettuja S9-, S10- ja S11-sarjan muuntajia tai valitse hartsilähteiset tai nomex-paperilla eristettyjä ympäristöystävällisiä kuivatyyppisiä muuntajia, ja alhaalta on varustettu vaunuilla helpottamaan transformerin pääsyä ja poistumista.

● Suorituskykyparametritaulut

◆ Latauskytkimen tekniset parametrit

◆ Korkean jännitteen sulakkeen tekniset parametrit

◆ Matalan jännitteen katkaisijan tekniset parametrit

● käyttöolosuhteet

◆ Korkeus: Miniatyrisoitua eurooppalaista laatikkotyyppistä sähköasemaa tulisi käyttää 4000 metrin sisällä

◆ Lämpötila: -25 ~ 40 ℃

◆ Suhteellinen kosteus: Päivittäinen keskiarvo on enintään 95%ja kuukausittainen keskiarvo on enintään 90%;

◆ Asennuspaikka: Ei tulipaloa, räjähdysvaaraa, johtava pöly, kemiallinen syövyttävä kaasu ja väkivaltainen tärinä. Jos yllä olevat ehdot ylitetään, käyttäjät voivat neuvotella yrityksemme kanssa.

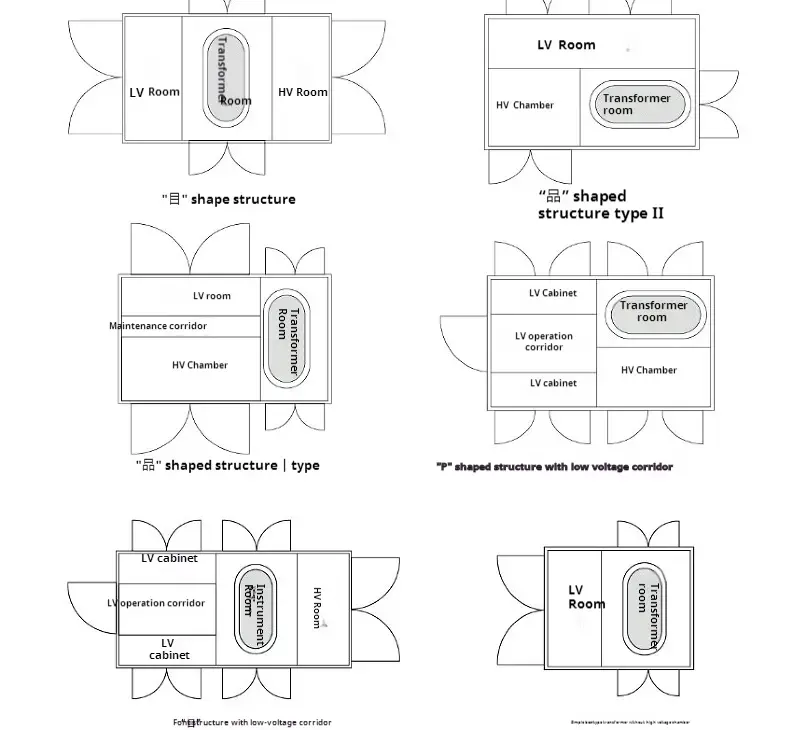

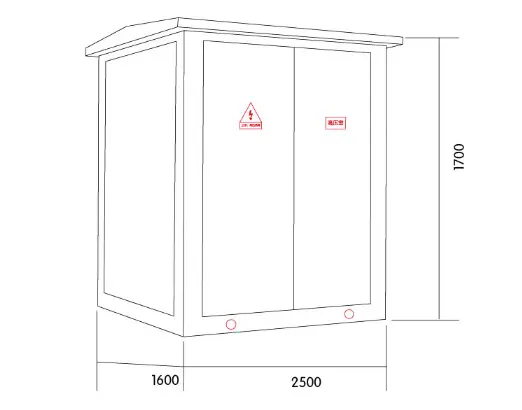

● Asettelun mittakaavio

● Miksi valita Kexr?

◆ Tuote -edut: Pienoidulla eurooppalaisella laatikkotyyppisellä asemalla on monia patentteja ja ne ovat läpäissyt erilaisia ​​sertifikaateja (ISO9001,3C jne.) ， Erinomainen tuotteen laatu on jalansijan perusta.

◆ Hinta-edut ： Asiakkaan näkökulmasta KEXR uskoo, että pienet voitot, mutta nopea liikevaihto voi saada yritykset selviytymään pidempään. Siksi KEXR: n tuotteen hinta on alhaisempi kuin alan keskiarvo ja omaksumme askel askeleelta hinnastot, ja enemmän ostoksia tuo enemmän alennuksia.

◆ Laadunvarmistusetuja: Tarjoamme takuun 12–24 kuukautta useimmille KEXR-tuotteille, jotka ylittävät useimpien ikätovereidemme.

◆ Ainutlaatuinen räätälöintijärjestelmä: Kun otetaan huomioon asiakkaiden yksilölliset tarpeet, voimme tuottaa räätälöityjä tuotteita erilaisten käyttöskenaarioiden vastaamiseksi.
