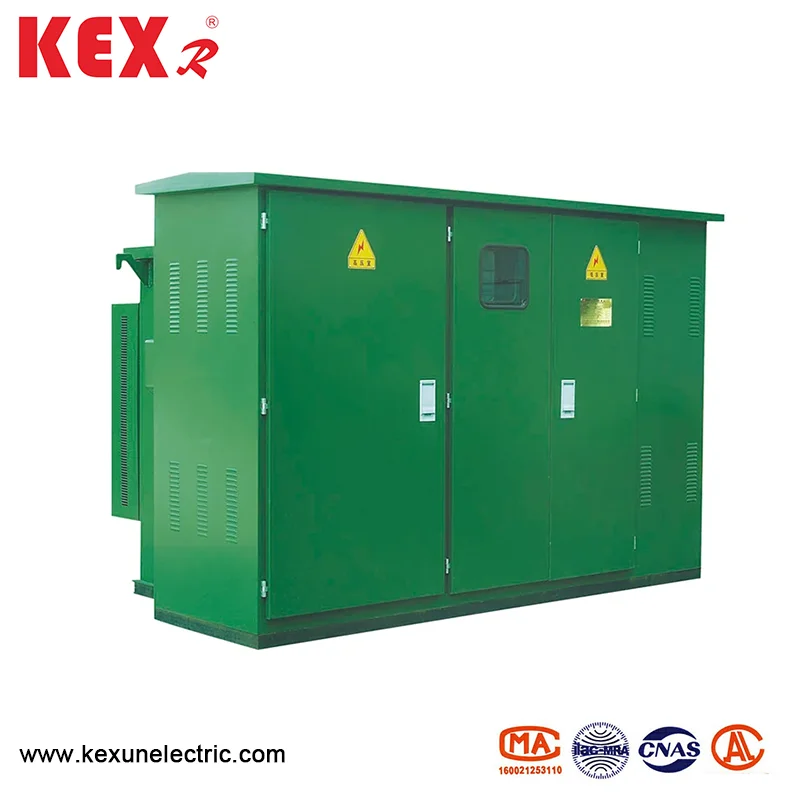

Esiasennettu amerikkalainen laatikkosuuntaja

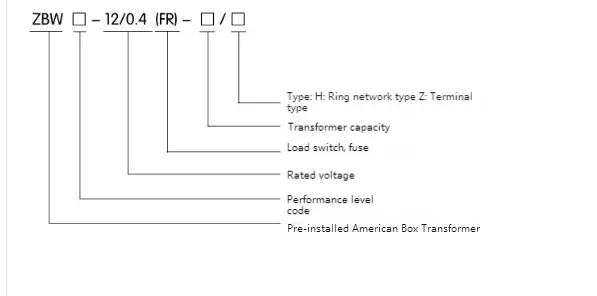

Malli ja merkitys

● käyttöolosuhteet

◆ Ympäristölämpötila: Esiasennettu amerikkalainen laatikkimuuntaja tulisi käyttää ympäristössä välillä -30 ~ 40 ℃

◆ Korkeus: alle 4000 metriä

◆ Tuulen nopeus: alle 34 m/s

◆ Kosteus: Keskimääräinen päivittäinen suhteellinen kosteus on enintään 95%; Kuukausittainen suhteellinen kosteusarvo on enintään 95%

◆ Iskunkestävä taso: Vaakakiihtyvyys on enintään 0,4 m/s² ja pystysuuntainen kiihtyvyys on enintään 0,15 m/s²

◆ Asennuksen kaltevuus: 3 °: n sisällä

◆ Asennusympäristö: Ympäröivää ilmaa ei selvästikään saastuta syövyttävillä ja palavilla kaasuilla, eikä asennusalueella ole väkivaltaista tärinää.

HUOMAUTUS: Kun tilaat esiasennettua amerikkalaista laatikkosuuntajaa yllä olevien olosuhteiden ulkopuolelle, voit neuvotella yrityksemme kanssa.

● Tekninen parametritaulukko

◆ Muuntaja

◆ Latauskytkin

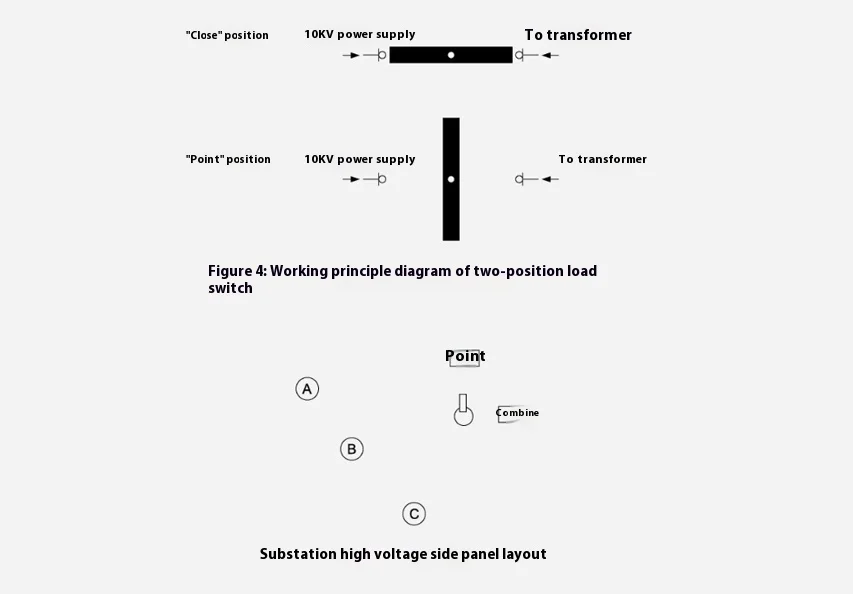

Esiasennettua amerikkalaista laatikkosuuntajaa toimintamekanismi; Se voidaan avata ja sulkea kuormalla, ja sen avaamisella ja sulkemisnopeudella ei ole mitään tekemistä käyttövoiman kanssa. Tyypit ovat kahden aseman, neljän aseman T-tyypin ja neljän aseman V-tyyppi.

◆ Varmuuskopiosulake

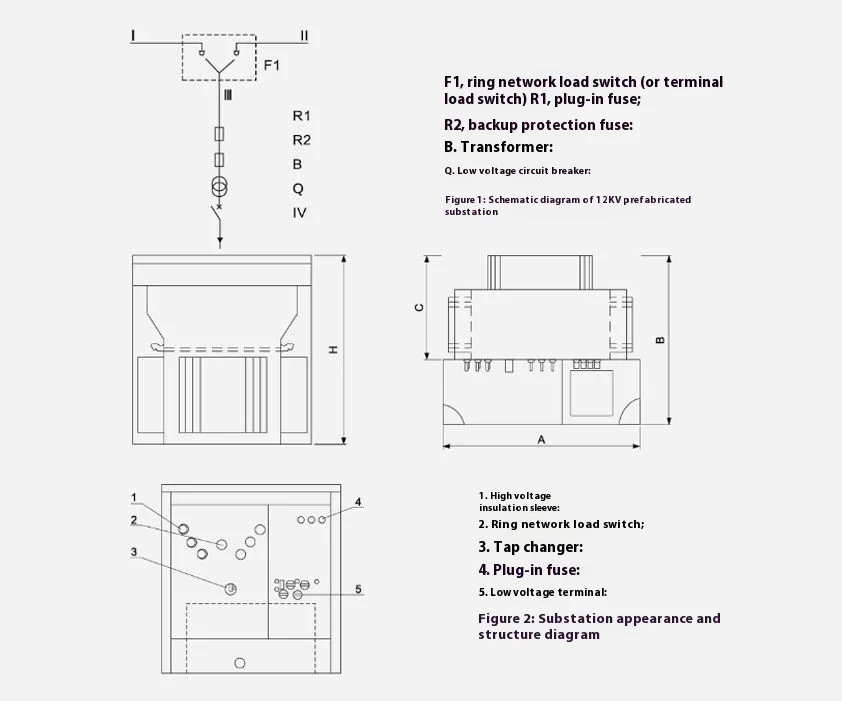

Esiasennetun amerikkalaisen laatikkosuuntajan sulake on kytketty sarjaan muuntajan haaran plug-in-sulake (katso R1 ja R2 kuvassa 2) täysalueen suojaus sulake. Se puhaltaa vain, kun muuntajan sisällä on oikosulkuvirhe, joten puhaltamisen todennäköisyys on erittäin pieni. Se on asennettu ylempiin öljysäiliöihin, ja öljysäiliö on avattava, jos se on tarkoitus päivittää.

◆ Kytke sulake

1. Asetetun amerikkalaisen laatikkosuuntajan sulakkeen ytimessä on kaksi lämpötilan ja virran ominaisuutta, ts. Ylikuormitus tapahtuu kuormituspäässä tai se sulaa, kun lämpötila on liian korkea. Sarjassa käytetään plug-in-sulake- ja varmuuskopio-sulaketta, mikä voi suojata koko aluetta useista ampeereista useisiin tuhansiin ampeereihin, ja suurin murtovirta on 50KA.

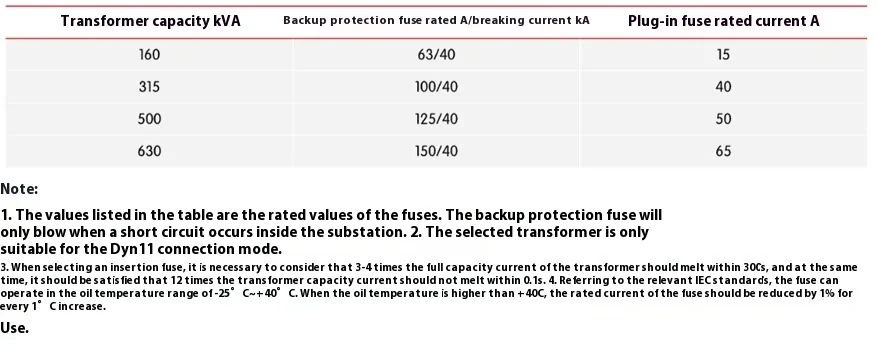

2. Varmuuskopio-sulake- ja plug-in-sulake kohtuullinen sovitus vaikuttaa suoraan koko muuntajan suorituskykyyn. Katso seuraavasta taulukosta osa sulakevalintaohjeista 10 kV esiasennettuna American Box Transformer -sovelluksessa viitteenä.

3.Pug-in-sulake on elementti, joka voi korvata sulakkeen ytimen ulkoisesti. Kun vaihdetaan, vedä ensin ylemmän polttoainesäiliön paineenalennusventtiilin vetorengas tasapainottaaksesi painetta polttoainesäiliön sisällä ja sen ulkopuolella. Käyttäjien ja laitteiden turvallisuuden varmistamiseksi plug-in-sulakkeet tulisi kytkeä ja irrotettava, kun kuormaa ei ole. Siksi matalan jännitteen kytkin tulisi kytkeä ensin pois päältä katkaistaksesi koko kuormitus matalan jännitteen puolella. Sitten sulakkeen istuimen kahva tulisi kiinnittää käyttökahvalla ja kiertää sitten noin 90 astetta tiivisteen ja ulkoseinän välisen tarttumisen poistamiseksi. Sulakkeen sula on vedettävä vinosti ylöspäin 70-80 mm, ja sen tulisi pysyä muutaman sekunnin ajan. Kun sulan öljy on tyhjennetty, sula on vedettävä ulos öljypisaroiden välttämiseksi muista polttoainesäiliön ulkopuolella olevista komponenteista. Pyyhi sulan pinta puhtaalla puuvillakankaalla ja vaihda sitten ydin. Kun vaihdetaan, muista kiinnittää huomiota sulaan ytimessä ilmoitettuihin parametreihin, ja erilaisia ​​parametreja ei voida korvata. Katso lisävaiheet liitteestä 3. Aseta sulan ydin vaihtamisen jälkeen sulaketukeen, ja kun sulan ytimen kahva käännetään lukitusasentoon, varmista, että ruostumattomasta teräksestä valmistettu pesukone on lähellä sulaketukea ja kahva on solkittava pomoon varmistaakseen, että ala -asema on täysin suljettu ja vapaana kosteudesta. Sitten matalan jännitteen kytkin suljetaan uudelleen, ja virtalähde voidaan jatkaa tällä hetkellä.

4. Koska esiasennettu amerikkalainen laatikkosuuntaja on kolmivaiheinen järjestelmä, olipa kyse sitten varmuuskopiosula-sulake tai plug-in-sulake, kun yksivaiheinen sulat sulaa, kolmivaiheinen sulaminen tulisi korvata yleensä, ellei voidaan määrittää, että vain yhden vaiheen sulat ovat kulkeneet vikavirran.
