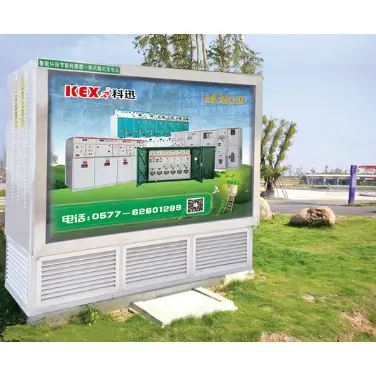

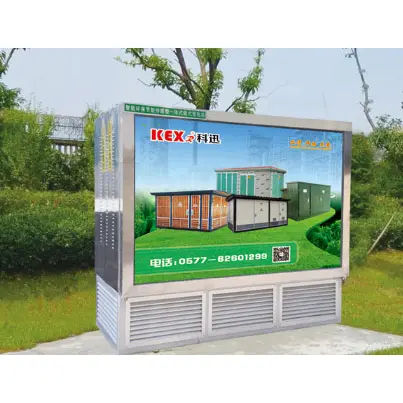

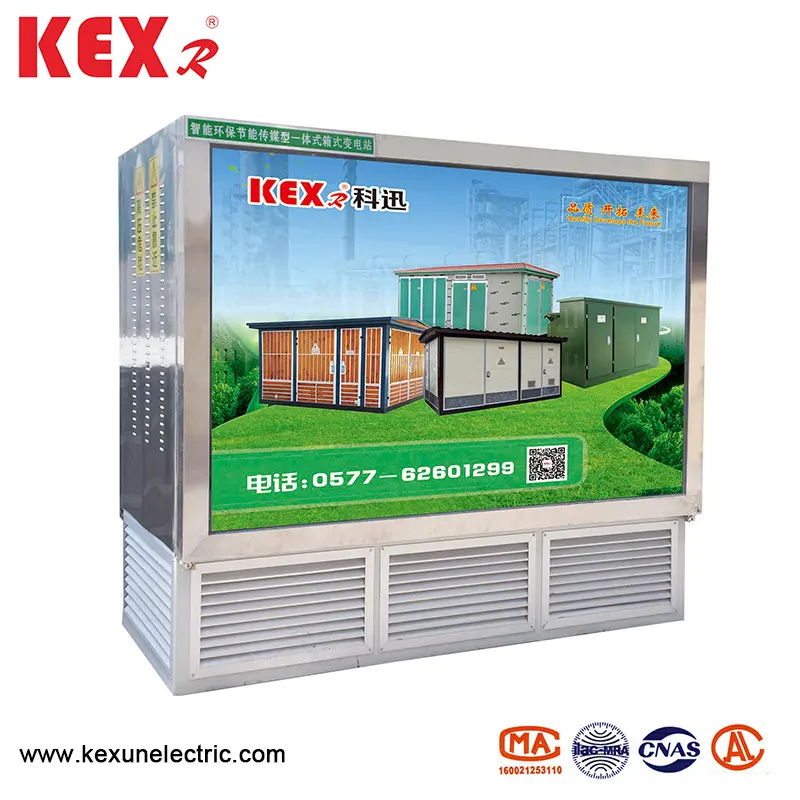

Maisema haudattu laatikkosuuntaja
YBD-12-maisema haudatettu laatikkosuuntaja on haudattu tyyppimuuntaja, joka on hyvin yhdenmukainen kaupunkien ekologisen suunnittelun käsitteen kanssa. Sen tuottaa KEXR, Kiinan toimittaja, ja se on uudentyyppinen kompakti sähköaseman laite, jonka yhdistävät ulkoilmakytkin, muuntaja, paineiden ulkopuolinen kuormituskytkin ja sulake.
YBD-12-maisema haudattu laatikkosuuntaja on eräänlainen kompakti tehonmuutos- ja jakelulaitteet, jotka hautaavat osittain tai kokonaan korkeajännitekytkinlaitteet, muuntajat, matalan jännitteen jakelulaitteet ja muut suuret sähkölaitteet maan alla. Siinä yhdistyvät perinteisen box-tyyppisen muuntajan toiminnalliset edut maanalaisen asennuksen tilaa säästävän ominaisuuksien kanssa, ja sitä käytetään laajasti kaupunkijakeluverkoissa, maisema-alueilla, asuinalueissa ja muissa paikoissa, joissa on korkeat vaatimukset kauniille ympäristölle, melunhallinnalle ja avaruuden hyödyntämiselle.
◆ Tuotekomponentit
YBD-12-maisema haudattu laatikkosuuntaja koostuu yleensä seuraavista osista.
1. Maanalainen osa
▶ Haudattu muuntaja: Kuiva muuntaja tai öljy upotettua muuntajaa käytetään yleensä (erityinen tiivistys ja vedenpitävä muotoilu vaaditaan).
▶ Korkeajänniteyksikkö: Sisältää korkeajännitteisen saapuvan kaapin, kuormituskytkimen, sulake jne. Ja osa suunnittelusta omaksuu täysin eristettyä ja täysin suljettua rakennetta.
▶ Matalajänniteyksikkö: Sisältää matalan jännitteen jakelukaapin, älykkään valvontajärjestelmän jne., Ja jotkut mallit integroivat automaattisen suojauslaitteet.
2. Maan osa
▶ Maapallon jakelukaappi (valinnainen): Jotkut mallit pitävät matalan jännitteen tehon jakelukaapia helpon käytön ja kunnossapidon helpottamiseksi.
▶ Miktio/ilmanvaihto -akseli: Käytetään laitteiden kunnossapitoon, lämmön häviämiseen ja kaapelin pääsyyn.
▶ Maisemakuori (valinnainen): Sitä voidaan räätälöidä vihreänä laatikkona, taiteellisena mallinnuksena jne. Ja integroida ympäristöön.
◆ Ydinominaisuudet
YBD-12-maisema haudatettu laatikkimuuntaja. Tääominaisuudet ovat seuraavat
|
l Ominaisuudet |
Selitys |
|
L voimakas piilottaminen |
Haudattu maan alle, se vie vähemmän maata ja sopii herkälle ympäristölle, kuten maisema -alueille ja kaupallisille alueille. |
|
l Vedenpitävä ja kosteuskestävä |
Hyväksy IP68 -suojaustaso, tiivistysrakenne ja viemärijärjestelmä sopeutuakseen maanalaiseen kosteaan ympäristöön. |
|
L matala melu |
Maisema haudattu laatikkosuuntaja voi vähentää tehokkaasti muuntajan toiminnan melua (≤45 dB), joka sopii asuinalueille, sairaaloille ja muille paikkoille. |
|
Olen turvallinen |
Täysin suljettu suunnittelu, sähköiskien ehkäisy, räjähdysten ehkäisy ja palontorjunta (valinnainen valvonta- ja sammutuslaite). |
|
l energiansäästö ja ympäristönsuojelu |
Maanalainen vakio lämpötilaympäristö voi vähentää lämmön hajoamisen energiankulutusta, ja vihreän energian kaaviot, kuten aurinkosähkökatto, voidaan valita. |
|
L Älykäs seuranta |
Tukea lämpötilan ja kosteuden, kuormituksen, vikahälytyksen jne. Etävalvontaa (esineiden Internet -moduuli vaaditaan) |
◆ Tyypilliset sovellusskenaariot
▶ Kaupunkien julkinen tila: puistot, neliöt, jalankulkijoiden kadut ja muut maisema -alueet.
▶ Asuin-/kaupallinen alue: Ratkaise ongelma, että perinteinen laatikkomuuntaja vie suuren alueen ja vaikuttaa ulkonäöön.
▶ Kuljetuslaitokset: metroasema, latausasema, katuvalaisimen jakelu jne.
▶ Väliaikainen virrankulutus: Rakennustyöt, näyttelyt ja muut tilanteet, jotka tarvitsevat nopeaa käyttöönottoa.
◆ Asiat, jotka tarvitsevat huomiota tyypin valinnassa
▶ Geologiset olosuhteet: Alueen välttämiseksi, joilla pohjaveden taso on liian korkea tai maaperä on pehmeää, tarvitaan vedenpitävä arviointi.
▶ Muuntajan kapasiteetti: maisema haudatettu laatikkomuuntajan kapasiteetti, joka sopii yleensä 50 kVA ~ 1600KVA: lle, ja lämmön hajoamista tulisi vahvistaa suuren kapasiteetin saavuttamiseksi.
▶ Huoltohuollon mukavuus: Huoltohyökkäys- ja nostotila tulisi varata suunnittelun aikana.
◆ verrattuna perinteiseen laatikkosuuntajaan
|
Esine |
Maisema haudattu laatikkimuuntaja |
Perinteinen tyyppimuuntaja |
|
Asennusmenetelmä |
Lähinnä maanalainen |
Maan asennus |
|
Avaruusammatti |
Sopii kapeaan tilaan, tuskin miehittäen maata. |
Vaadi suurta pohjaaluetta |
|
Ympäristövaikutus |
Matala melu ja ei visuaalista pilaantumista. |
Melu ja sähkömagneettinen säteily voidaan tuottaa. |

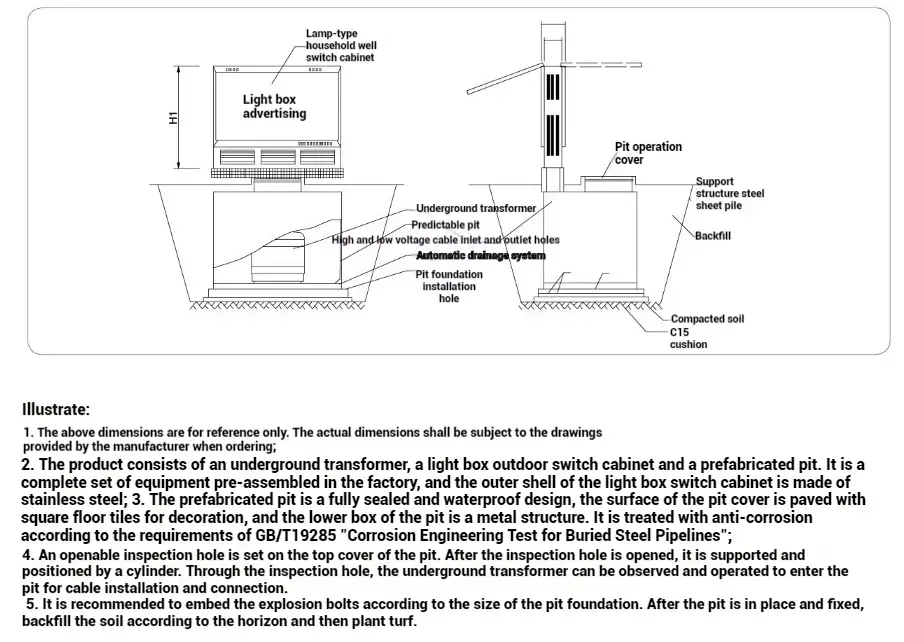

● Asennus- ja ulottuvuuspiirros
Kaiken kaikkiaan maisema haudattu laatikkomuuntaja on intensiivinen, älykäs ja ympäristöystävällinen jakeluratkaisu, joka soveltuu erityisen hyvin hienon kaupunkirakentamisen ja vihreän ja vähähiilisen kehityksen kysyntään. Sen keskeinen etu on tilaa säästämisessä, estetiikan parantamisessa ja melun vähentämisessä, mutta se on valittava kattavasti geologisten olosuhteiden, käyttö- ja ylläpitovaatimusten ja kustannusten mukaisesti. Älykkäiden kaupunkien kehityksen myötä tulevaisuudessa haudattua laatikkoasemaa tulee yksi tärkeistä valinnoista jakeluverkon päivittämiseen.
