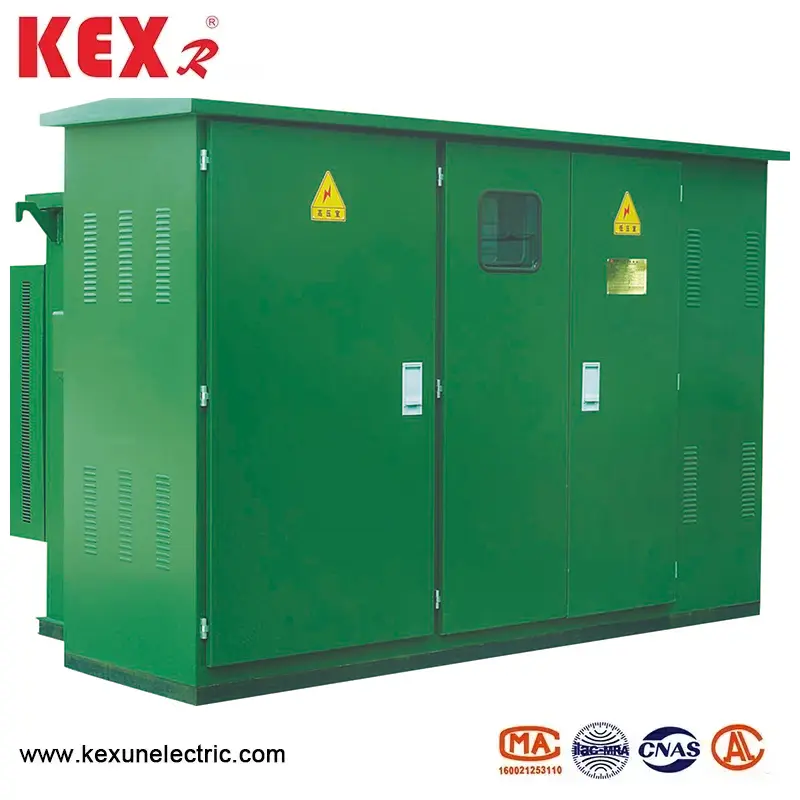

American Type Compact Transformer

● American Type Compact Transformer -mallianalyysi

－Z: Yhdistetty tyyppi

－B: sähköasema

－W: ulkona

－12: Nimellisjännite 12kV

● American Type Compact Transformer -tuotteen sijainti:

◆ Integroitu kompakti jakeluratkaisu

◆ Soveltuu kaupunkien jakeluverkkoihin, teollisuuspuistoihin ja uusiin energiaprojekteihin.

◆ Noudata GB/T 17467 -standardia (vastaa IEC 62271-202).

◆ Korkeajännitekammio

● rakenteelliset ominaisuudet

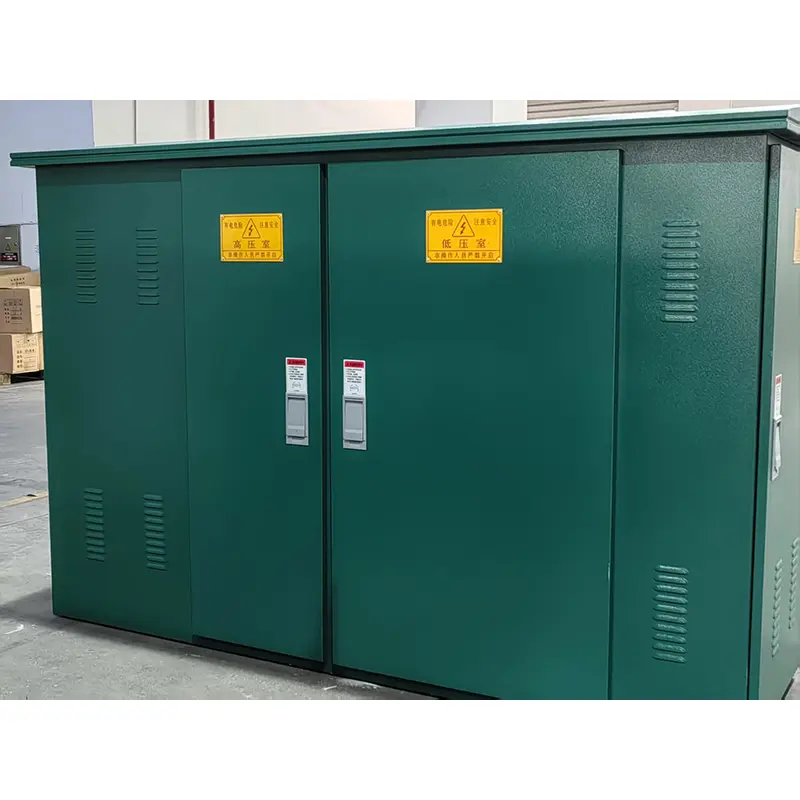

Laatikkosuunnittelu:

▶ American Type Compact -muuntaja ottaa kaksikerroksisen antikroosiivisen teräslevyn (paksuus ≥2 mm)

▶ Lämpöeristyskerros (polyuretaanivaahto, lämmönjohtavuus ≤ 0,025 W/m K)

▶ Suojausluokka IP34D (sadesuoja/pienten eläinten suoja)

Asettelun optimointi:

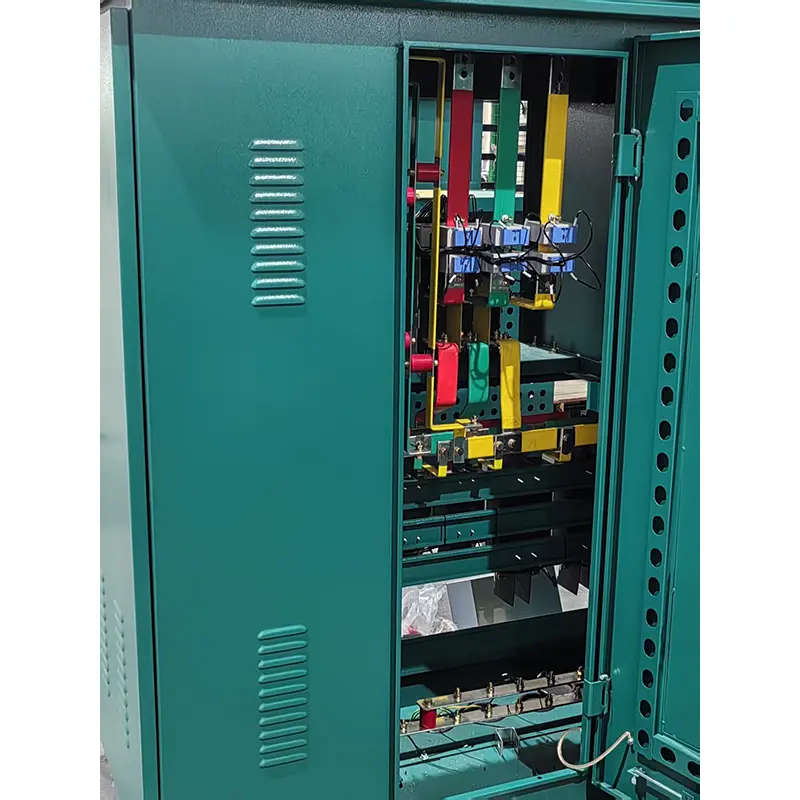

▶ Riippumattomat osastot korkeajännitteiselle kammiolle, muuntajakammiolle ja matalajännitekammiolle.

▶ Huoltokanavan leveys ≥800 mm

▶ Ylä pakotettu ilmanvaihtojärjestelmä (lämpötilan hallinta käynnistys ja pysähtyminen)

● Amerikkalaisen tyyppisen kompaktin muuntajan ympäristöolosuhteet käyttämällä

◆ Ympäristön lämpötila: maksimilämpötila +40 ℃, vähimmäislämpötila-30 ℃;

◆ Korkeus: ZBW-12-tyyppinen amerikkalainen kompakti muuntaja tulisi asentaa alle 4000 metrin paikkaan;

◆ Tuulen nopeus: vastaa 34 m/s (enintään 700Pa);

◆ Kosteus: Keskimääräinen päivittäinen suhteellinen kosteus on enintään 95%; Kuukausittainen suhteellinen kosteusarvo on enintään 95%;

◆ Iskunkestävä: Vaakakiihtyvyys on enintään 0,4 m/s2, ja pystysuuntainen kiihtyvyys on enintään 0,15 m/s² ；;

◆ Asennuspaikan kallistus: American Type Compact Transformerin kallistusasennuspaikan tulisi olla pienempi;

◆ Asennusympäristö: Amerikkalaisen tyyppisen kompaktin muuntajan ympäröivä ilma ei selvästikään saastuta syövyttäviä ja palavia kaasuja, eikä asennusalueella ole väkivaltaista tärinää;

◆ Kun tilaat tätä tuotetta yllä olevien ehtojen ulkopuolelle, voit neuvotella yrityksemme kanssa.

◆ American Type Compact Transformer Tekniset parametrit
