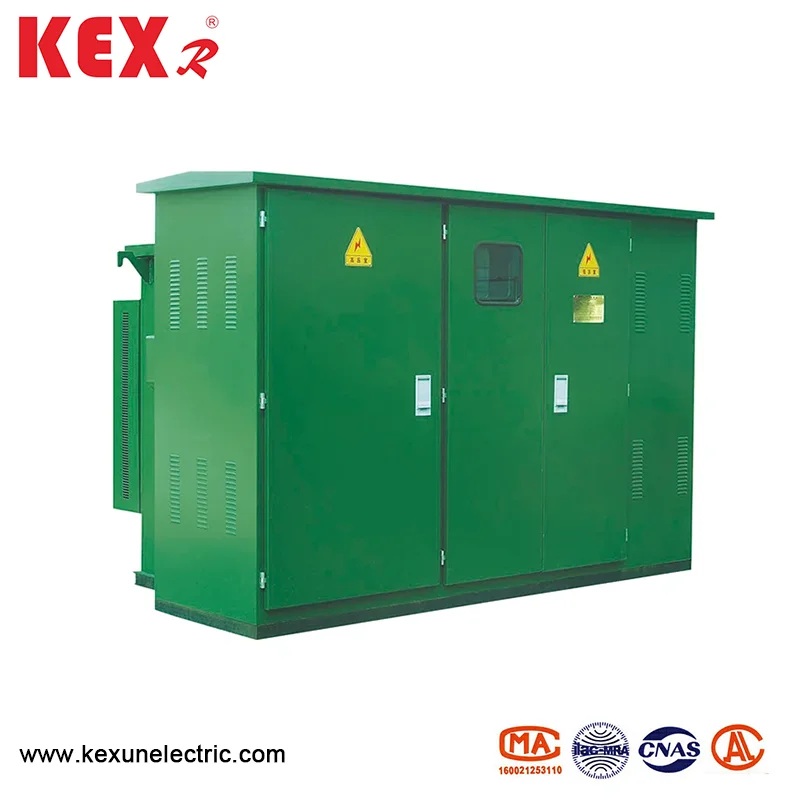

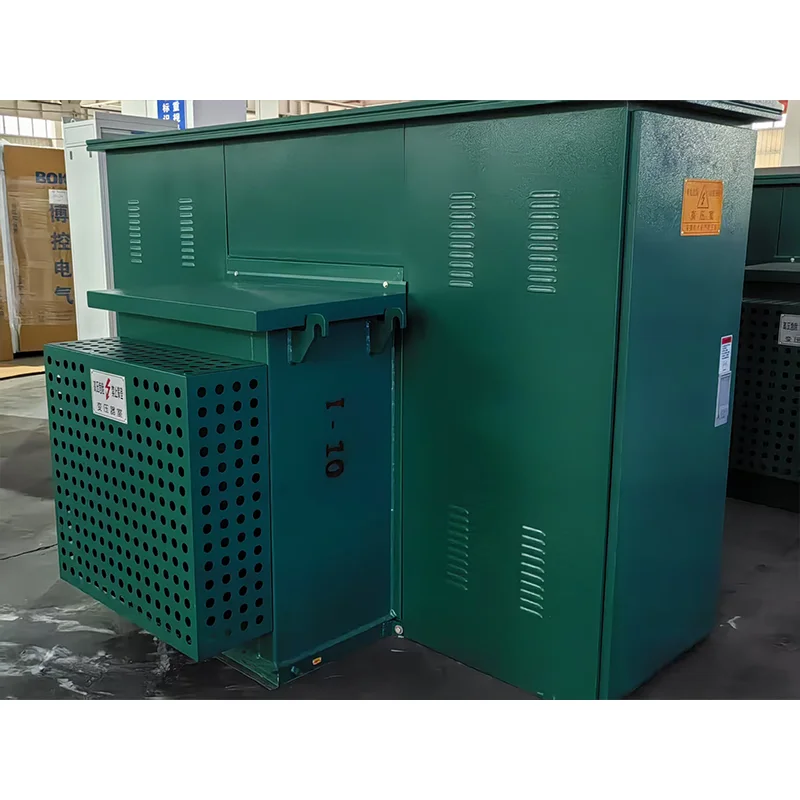

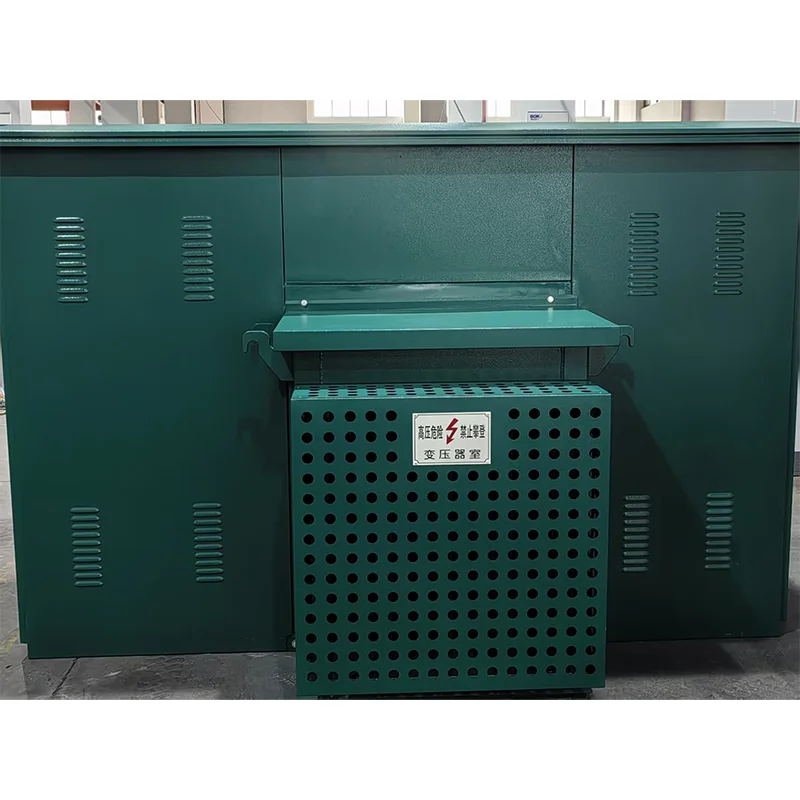

Esiasennettu amerikkalainen laatikkotyyppinen kaappi

● Tuote -edut

1. Esiasennettuun amerikkalaiseen laatikkotyyppiseen kaappiin on kompakti ja tavallinen rakenne, pieni lattiapinta, paljon vähemmän kuin sama kapasiteetti.

2. Suljetettu, eristetty rakenne, vahva turvallisuus.

3. Esiasennettu amerikkalainen laatikkotyyppinen kaappi omaksuu muuntajat, joilla on pieni menetys, alhainen melu, matala lämpötilan nousu, voimakas ylikuormituskyky, oikosulkuvastus ja vahva iskunkestävyys varmistavat tuotteen korkean suorituskyvyn.

4. Hyväksy erilaisia ​​ratkaisuja asiakkaiden räätälöityjen tarpeiden tyydyttämiseksi ja erilaisten käyttöskenaarioiden käsittelemiseksi.

● Kaapin rakenne

◆ Kokonaisasettelu

10 kV: n esiasennettujen amerikkalaisten laatikkotyyppisten kaapien ulkonäkö ja rakenne on esitetty kuvioissa 2 ja 3. Nämä kaksi osaa on kytketty vain sähköisesti ja öljy on estetty. Kaavion kaavio on esitetty kuvassa 1, joissa "I" ja "I" -linjat ovat silmukkaverkkosyöttölaitteita, "LL" -haarat ovat muuntajan haaroita ja "V" on matalan jännitteen lähtö. Kaappia voidaan käyttää sekä rengasverkon virtalähdejärjestelmässä että päätejärjestelmässä, ja muuntaminen on erittäin kätevä. Linjan syöttö ja "Lⅲ" -haara kytketään rengasverkon kuormakytkimellä. Samanaikaisesti muuntajan korkeajänniteaineen saapuva pääte on varustettu varmuuskopiosulakkeilla ja plug-in-sulakkeilla oikosulun vian ja ylikuormituksen ja haaran lämpötilan suojaamisen suojaamiseksi. Samanaikaisesti voidaan asentaa myös korkeajännitteen näyttölaitteet ja salamanvarusteet. Muuntajan matalajännitepää on lähtöä kulkiessaan metrin ja matalan jännitteen katkaisijan läpi.

◆ Muuntaja

Esiasennettu amerikkalainen laatikkotyyppinen kaappi omaksuu S11-sarjan kolmivaiheinen öljy-upotettu muuntaja, jolla on alhainen häviö, alhainen lämpötilan nousu ja alhainen melu. Täysin suljettu rakenne eristää tehokkaasti kosteuden aiheuttaman ilman pilaantumisen ja eristyksen hajoamisen. Öljysäiliön kuoren aallotetulla levyllä on lämmön hajoamisen ja jäähdytyksen toiminnot, ja se vähentää tehokkaasti sisäistä painetta.

◆ Kahden aseman liittimen kuormituskytkin

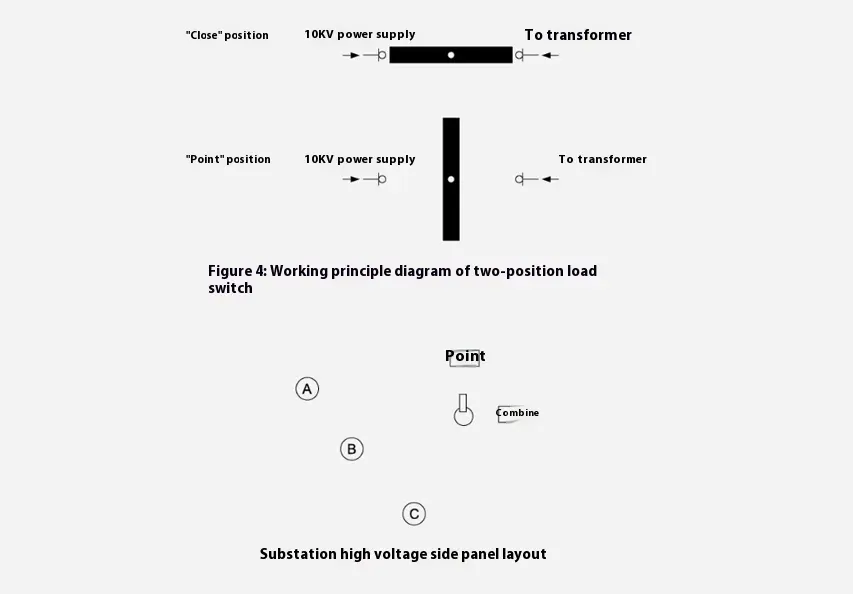

Sen rakenteellinen kaavio on esitetty kuvassa 4, jossa "I" on kytketty korkeajännitteiseen tulevaan liittimeen. Käynnistyksen aikana käyttäjä työntää erityisen käyttökahvan kuormituskytkimen pyörivään akseliin ja kiertää sitä 90 astetta vastapäivään, ja kuormakytkin kääntyy "POIS" -asentoon. Liittimen kuormituskytkin katkaisee vain muuntajan haaran päätelaitteen virtalähde-tilassa tai toimii vaihdettaessa plug-in-sulake-ytimen, joten pääte negatiivisen kuormituskytkimen on vain kaksi OFF and Päälle, ja käyttövoima on myös pieni sen pienen koon vuoksi. Öljyn pilaantumisen vähentämiseksi öljysäiliössä ehdotetaan, että käyttäjä sammuttaa matalan jännitteen kytkimen ennen kuormituskytkimen käyttämistä paineen sivukuorman vähentämiseksi.

◆ Suojaus sulake

Esiasennetun amerikkalaisen laatikkotyyppisen kaapin suojaus sulake on kytketty sarjaan muuntajan haaran plug-in-sulake (katso R1 ja R2 kuvassa 2) täysalueen suojaus sulake. Se puhaltaa vain, kun kaapin sisällä on oikosulkuvirhe, joten puhallustodennäköisyys on erittäin pieni. Se on asennettu ylempiin öljysäiliöihin, ja öljysäiliö on avattava, jos se on tarkoitus päivittää.

◆ Aseta tyyppisulake

Sen sulamisydin on kaksoisherkkyys (lämpötila ja virta), ts. Se sulaa, kun kuormituspuoli epäonnistuu (ylikuormitus tai liiallinen lämpötila). Sarjassa käytetään plug-in-sulake- ja varmuuskopiosulaketta, jotka voivat suojata koko aluetta pienestä virrasta (useita kertoja) suureen virtaan (useita kymmeniä kilomereitä), ja suurin murtovirta on 50KA.

Huomaa ：

1. Kaikki taulukossa luetellut ovat sulakkeiden arvosanoja. Varmuuskopiosuoja sulake on puhallettu vain silloin, kun esiasennettu amerikkalainen laatikkotyyppinen kaappi on oikosulkuvirhe.

2. Valittu muuntaja soveltuu vain Dyn11: n yhteystilaan.

3. Kun valitset lisätyn sulaketta, on otettava huomioon, että muuntajan 3-4-kertainen koko kapasiteetin virta tulisi sulattaa 300-luvulla, ja samanaikaisesti on täytettävä, että muuntajan koko kapasiteetin virtaa ei pidä sulattaa 12-kertaisesti, kun 0,1: n käytettiin.

4. IEC -standardien mukaan sulake voi toimia poliittisella alueella -25 ℃ ~+40 ℃. Kun öljyn lämpötila on korkeampi kuin +40 ℃, sulakevirtaa tulisi vähentää 1% jokaisesta 1 ℃: sta.

◆ Kyynärpää ja "T" -tyyppinen kaapelipää

12 kV: n esiasennettujen amerikkalaisten laatikkotyyppisten kaapelien korkeajännitteiset ja lähtevät linjat omaksuvat kaapelin saapuvat ja lähtevät linjat, ja korkeajännitteen virtalähde johdetaan öljysäiliöstä epoksilla valettujen eristävien hihojen avulla. Tehtaan testin ja käyttäjän hyväksymistestin helpottamiseksi eristävillä hihoilla on kyky kestää 10 kV: n tehotaajuus kestää jännitettä ja salaman impulssia kestävät jännitettä. Ennen kaapelipään asentamista on tarpeen tietää, vaatiiko käyttäjä salaman pidättäjiä. Tarvittaessa yksi eristysholkkien sarja silmukan tulevilla ja lähtevillä linjoilla omaksuu kaksoispäästötyypin, ja toinen sarja hyväksyy yhden passin tyypin.

Valitse kyynärpään tai T-muotoinen kaapelipään, joka vastaa kaapeliosaa, puhdista sen sisä- ja ulkopinnat sekä eristysholkkien pinta vedettömällä etanolilla, levitä vähän 7501-tyhjiö-silikonirasvaa hihan pinnalle ja asenna se kaapelityöalueen erityisasennusmääritysten mukaan. Asenna kaksoispäästöeristimien toisessa päässä erityinen täysin suljettu sinkkioksidisarjuri samalla tavalla. Katso kaapelipään asentamisen ohjeet.

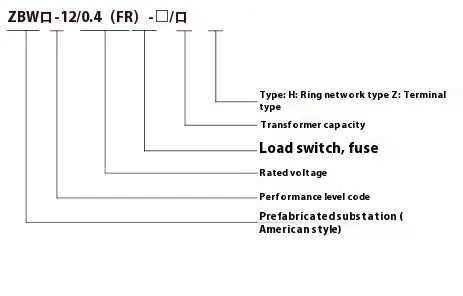

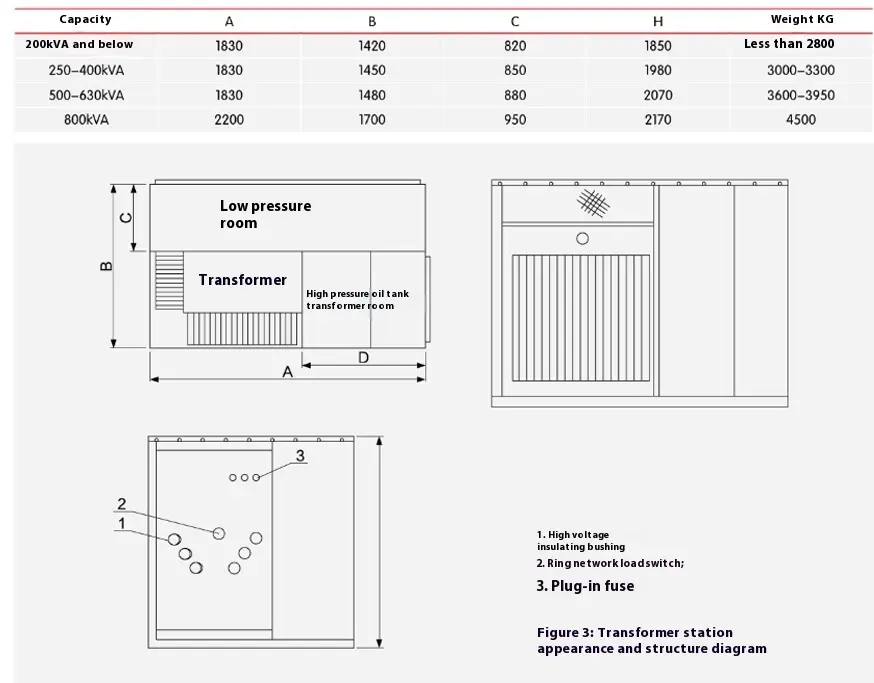

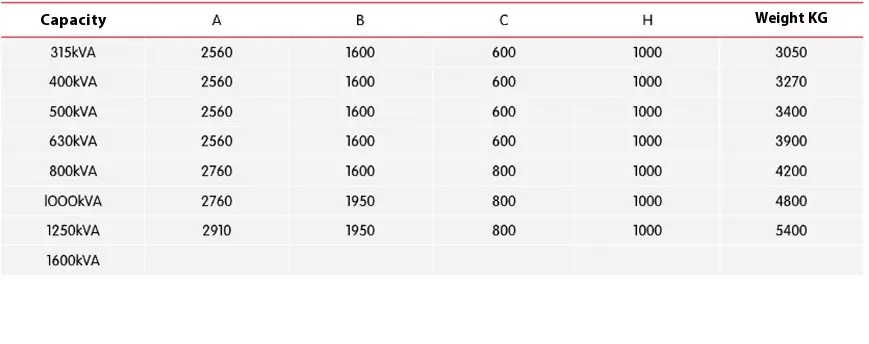

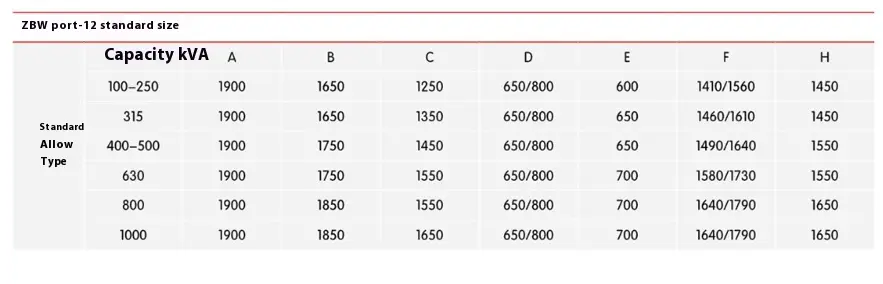

● esiasennettujen amerikkalaisten laatikkotyyppisen kaapin mitat
