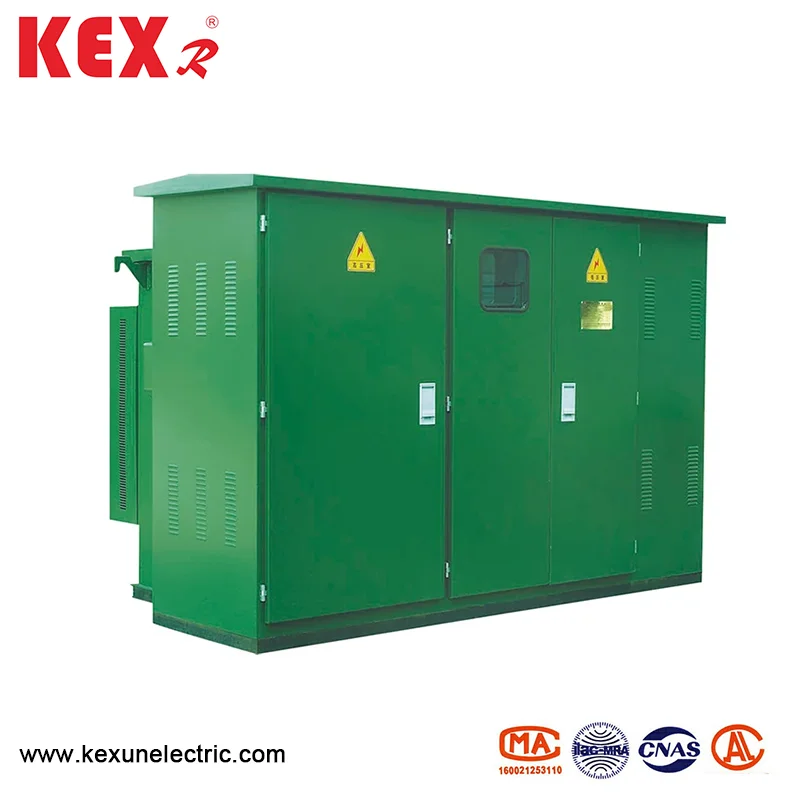

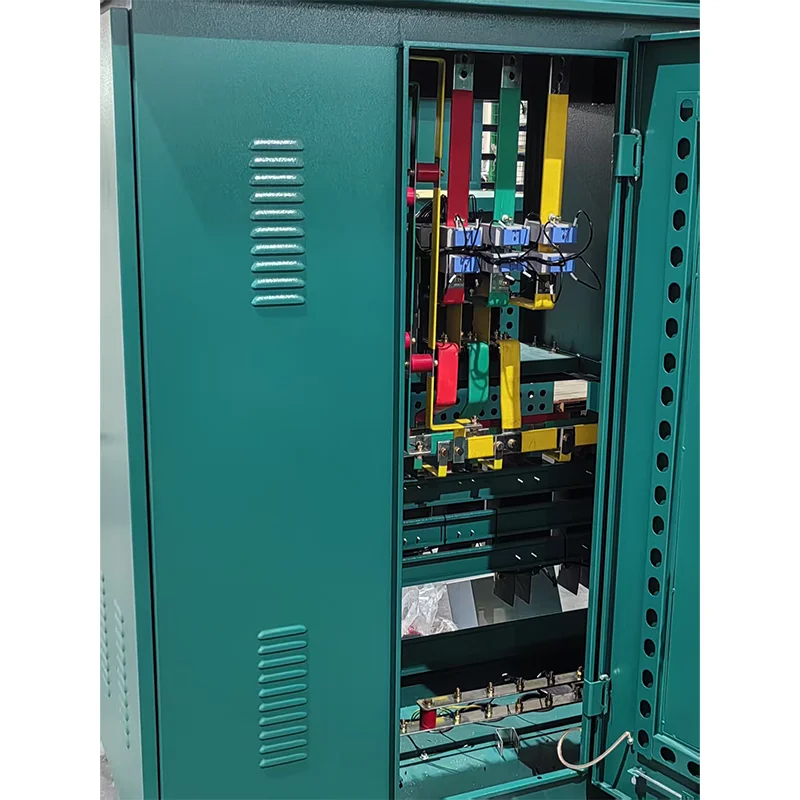

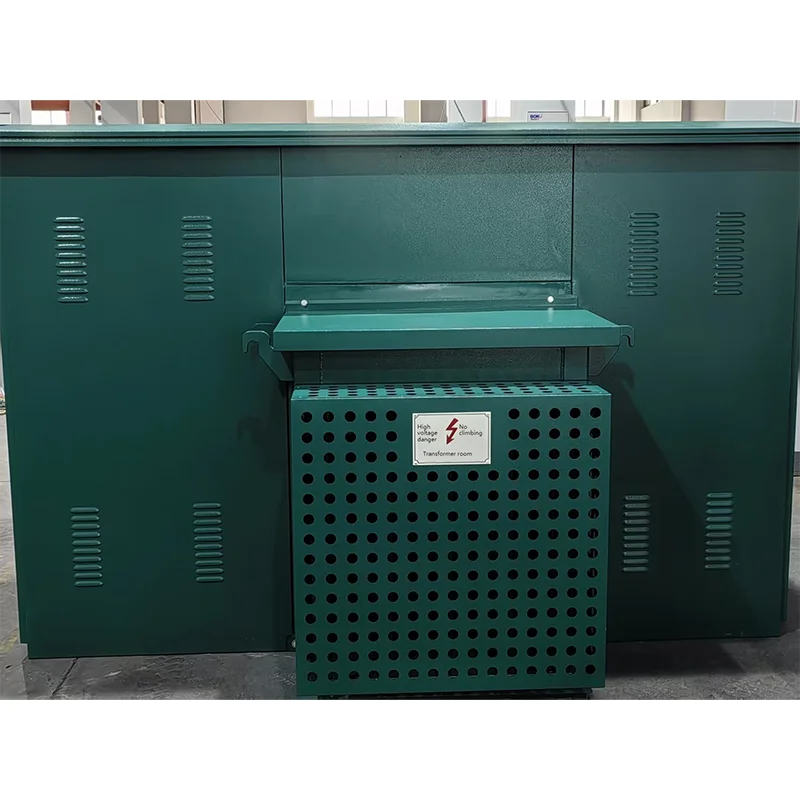

Esiasennettu amerikkalainen laatikkotyyppinen sähköasema

● Tuoterakenteen ominaisuudet

◆ ZBW-12-asennettuun amerikkalaiseen laatikkotyyppiseen sähköasemaan on kompakti rakenne ja pieni tilavuus, joka on vain noin 1/3 ~ 1,5 kotimaisen eurooppalaisen laatikkosuuntajan rakenteesta, jolla on sama kapasiteetti, mikä vähentää huomattavasti lattiatilaa.

◆ Kiinteistö omaksuu täysin suljettua ja täysin eristettyä rakennetta ilman eristysetäisyyttä ja suojaa luotettavasti henkilökohtaista turvallisuutta.

◆ Korkeajännitteisten johdotusta voidaan käyttää sekä rengasverkkoon että päätteeseen joustavalla virtalähde- ja korkealla luotettavuudella.

◆ Erinomainen muuntajan suorituskyky: pieni menetys, pieni melu ja matala lämpötilan nousu; Vahva ylikuormituskapasiteetti, oikosulkuvastus ja iskunkestävyys.

◆ Täytä kaikenlaisia ​​pienijännitteisiä syöttövaatimuksia, jotka voidaan valita järjestelmän mukaisesti tai itse suunnitellut.

● Tekniset parametrit -taulukko

● Sulata

Esiasennetun amerikkalaisen laatikkotyyppisen sähköaseman korkeajännitepuoli on varustettu täydellä etäisyyssuojauksella varmuuskopioiden sulake- ja plug-in-sulakeyhteydellä, mikä on periaatteessa yksinkertainen, taloudellinen ja luotettava; Varmuuskopiosulake on öljy-upotettu korkeajännitevirran rajoittava sulake, jolla on suuri murtokyky. Vain kun muuntaja epäonnistuu sisäisesti, plug-in-sulake on varustettu kaksoisherkällä sulakkeella, joka voi tarjota virran ja lämpötilan kaksinkertaisen suojauksen. Kun kaksoisherkkä sulake on puhallettu, sulake-ydin voidaan helposti korvata paikan päällä.

● Rakenne- ja käyttöjärjestys

1. Asettelu

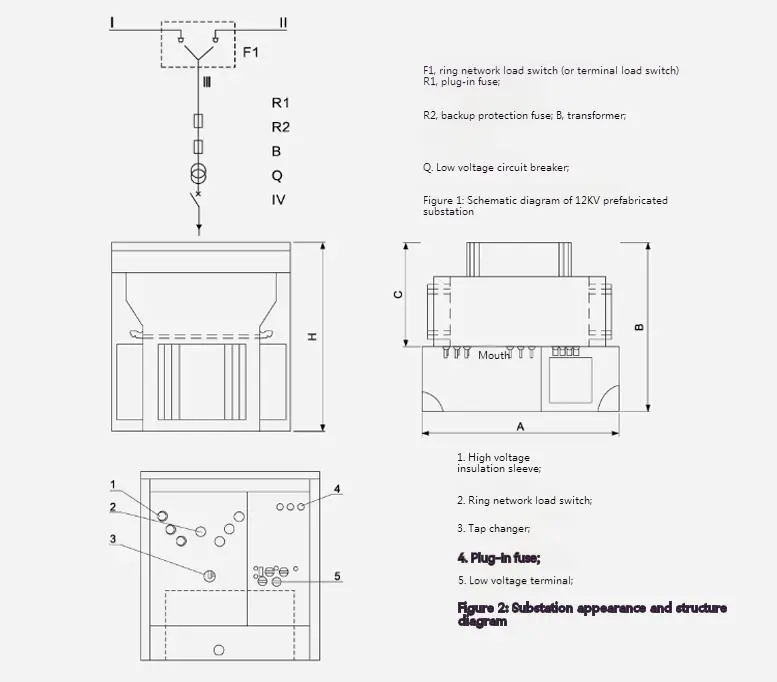

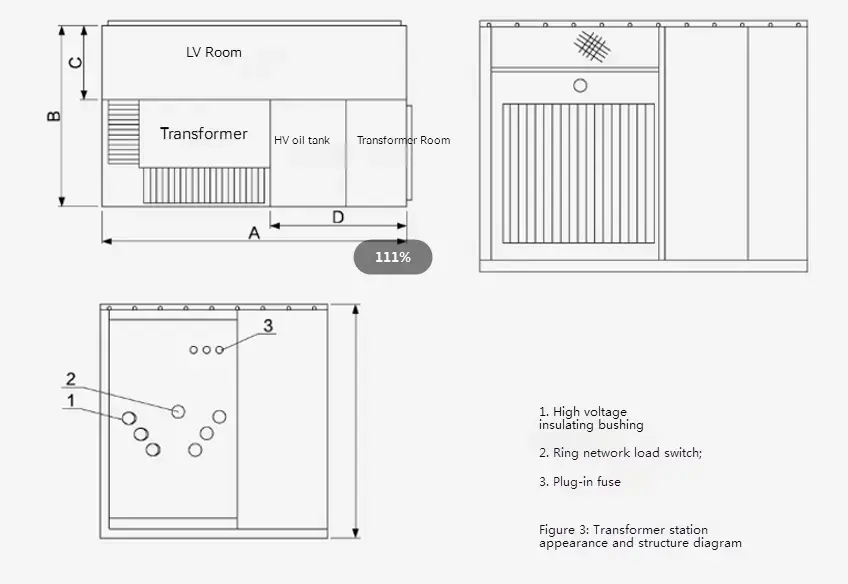

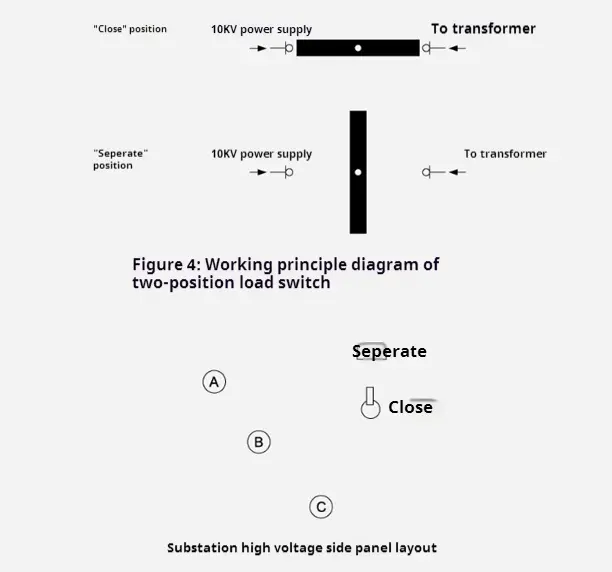

10 kV: n ZBW-12: n esiasennettujen amerikkalaisten laatikkotyyppisten sähköasemien muodossa ja rakenteessa katso kuva 2 ja kuva 3. Nämä kaksi osaa on kytketty vain sähköisesti, mutta öljy on estetty. Kaavion kaavio on esitetty kuvassa 1, joissa "I" ja "I" -linjat ovat silmukkaverkkosyöttölaitteita, "LL" -haarat ovat muuntajan haaroita ja "V" on matalan jännitteen lähtö. Sähköasemaa voidaan käyttää sekä rengasverkon virtalähdejärjestelmässä että päätejärjestelmässä, ja muuntaminen on erittäin kätevää. Linjan syöttö ja "Lⅲ" -haara kytketään rengasverkon kuormakytkimellä. Samanaikaisesti muuntajan korkeajänniteaineen saapuva pääte on varustettu varmuuskopiosulakkeilla ja plug-in-sulakkeilla oikosulun vian ja haaran ylikuormituksen ja ylikuormitussuojan suojaamiseksi. Samanaikaisesti voidaan asentaa myös korkeajännitteen näyttölaitteet ja salamanvarusteet. Muuntajan matalajännitepää on lähtöä kulkiessaan metrin ja matalan jännitteen katkaisijan läpi.

Mitat ja paino

2. Muuntaja

KEXR: n esiasennettu amerikkalainen laatikkotyyppinen sähköasema omaksuu uuden S9- ja S11-sarjan kolmivaiheisen öljyn tulvat muuntajilla on edut alhaisesta kuormituksen menetyksestä, alhaisesta lämpötilan noususta, matalasta kohinasta ja matalasta korkeudesta. Muuntajan kuormitushäviö ja kuormitushäviö ovat alhaisemmat kuin alkuperäisen S9-muuntajan, saavuttaen tällä hetkellä kotimaisen edistyneen tason. Muuntaja on täysin suljettu rakenne, joka eristää tehokkaasti kosteuden aiheuttaman ilman pilaantumisen ja eristyksen hajoamisen. Öljysäiliön yläosaan jätetään 40-90 mm ilmatyyny, jolla voi olla lämmön hajoamisen ja jäähdytyksen rooli yhdessä öljysäiliön kuoren aaltojen kanssa ja voi vähentää tehokkaasti sisäistä painetta.

Mitat ja paino

3. Varmuuskopiosulake

Se on kytketty sarjaan muuntajan haaran plug-in-sulake (katso R1 ja R2 kuvassa 2) täysalueen suojaus sulake. Se puhaltaa vain, kun sähköaseman sisällä on oikosulkuvirhe, joten puhallustodennäköisyys on erittäin pieni. Se on asennettu ylempiin öljysäiliöihin, ja öljysäiliö on avattava, jos se on tarkoitus päivittää.

4. Plug-in-sulake

◆ Sulamisydämessä on kaksoisherkkyys (lämpötila ja virta), ts. Se sulaa, kun kuormituspuoli epäonnistuu (ylikuormitus tai liiallinen lämpötila). Sarjassa käytetään plug-in-sulake- ja varmuuskopiosulaketta, jotka voivat suojata koko aluetta pienestä virrasta (useita kertoja) suureen virtaan (useita kymmeniä kilomereitä), ja suurin murtovirta on 50KA.

◆ Varmuuskopioiden ja plug-in-sulake kohtuullinen sovitus vaikuttaa suoraan koko sähköaseman suorituskykyyn. Katso seuraavassa taulukossa osa FUSE-valintaohjeista 10 kV esiasennettuna amerikkalaisen laatikkotyyppisissä sähköasemissa vain viitekappaletta varten. Huomaa: Se ei sovellu muun tyyppisille sähköasemille.

● Esiasennetun amerikkalaisen laatikkotyyppisen sähköaseman ääriviivat ulottuvuus
