Miksi yhä useammat asiakkaat valitsevat C-GIS:n?

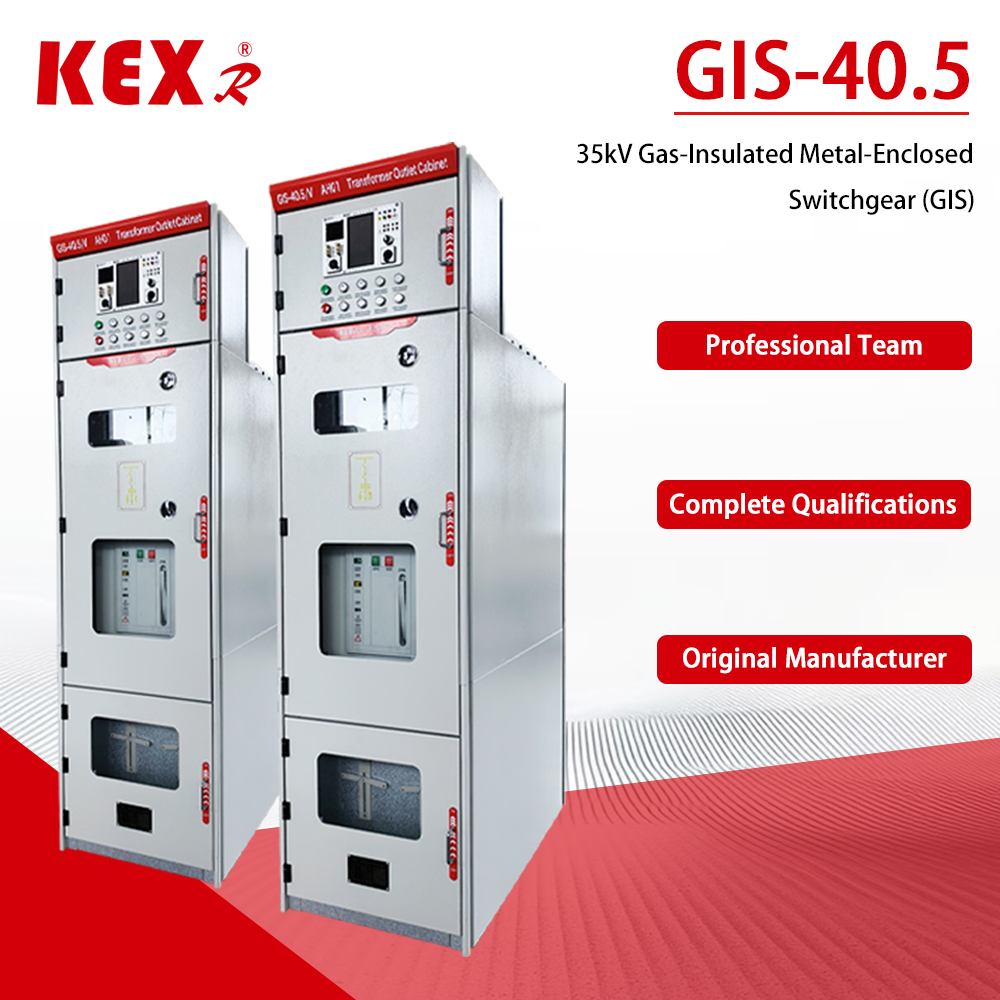

Mikä on C-GIS?

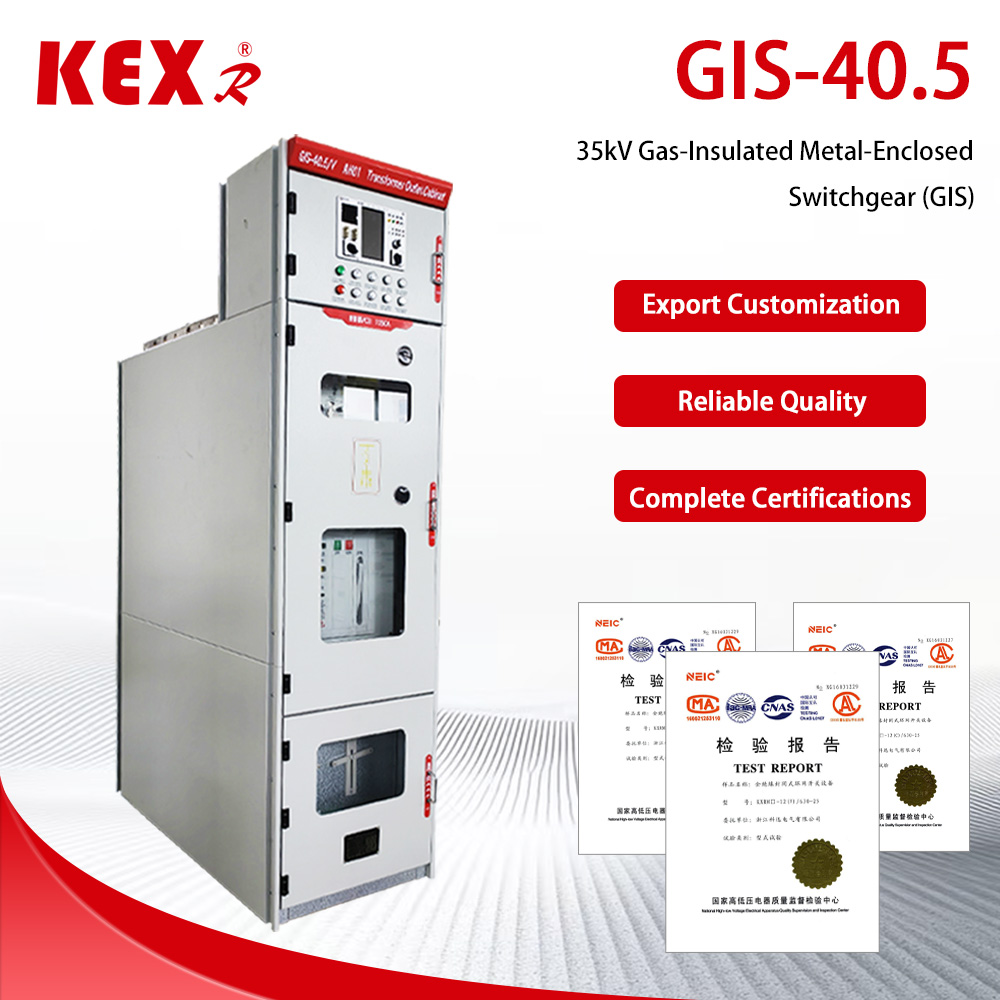

The40.5kV C-GIS Kaappi(yleinen 35 kV järjestelmissä) on onnistunut GIS-teknologian laajennus keskijännitealalle. Sen suunnittelun ydinkonsepti on seuraava:

1. Täysin suljettu rakenne: kaikki korkeajännitteiset osat on suljettu ruostumattomilla teräslevyillä hitsatussa suljetussa kaasulaatikossa, joka on täysin eristetty ulkoisesta ympäristöstä.

2. Kaasueristys: kaasulaatikko on täytetty eristävällä kaasulla korvaamaan ilma eristävänä väliaineena. Yleisiä eristyskaasuja ovat:

3.SF (rikkiheksafluoridi): perinteisellä valtavirran väliaineella on erinomainen eristyskyky, mutta siihen kohdistuu ympäristöpaineita sen korkean kasvihuoneilmiön vuoksi.

4. Ympäristönsuojelukaasu: "Kaksoishiilen" tavoitteen saavuttamiseksi markkinat alkoivat ottaa käyttöön kuivaa ilmaa, typpeä (N) tai uusia ympäristönsuojelukaasuja vaihtoehtoina vihreän kehityksen edistämiseksi.

5. Tyhjiökatkaisija: Kojeiston ydinkatkaisija käyttää yleensä tyhjiökatkaisijaa piirin kytkemisen ja irrotuksen viimeistelemiseksi.

6. Modulaarinen suunnittelu: tuote koostuu useista vakiomoduuleista (kuten katkaisijamoduuli ja väylämoduuli), joita voidaan joustavasti yhdistää kentällä ja helposti laajentaa.

Keskeiset edut ja sovellettavat skenaariot

Perinteiseen (ilmaeristettyyn paneeliin) verrattuna 40,5 kV C-GIS:llä on seuraavat huomattavat edut, mutta sen on myös kiinnitettävä huomiota sen korkeisiin alkukustannuksiin:

1. Kompakti rakenne, säästää tilaa: koska kaasun eristyskyky on paljon parempi kuin ilma, kaapin koko pienenee huomattavasti. Verrattuna saman spesifikaation omaavaan AIS:iin C-GIS:n pinta-alaa voidaan pienentää yli 50 % tai jopa 76 %, mikä sopii erityisen hyvin kaupunkien sähköasemille, joilla on tiukat maavarat.

2. Vahva sopeutumiskyky ympäristöön, turvallisuus ja luotettavuus: Täysin tiivistetty rakenne mahdollistaa sen, että se kestää ankaria ympäristöjä, kuten korkeaa korkeutta, kosteutta, suolasumua, saasteita ja kondensaatiota. Jännitteiset osat eivät ole paljaana, ja turvallisuus on korkea. Jopa nollapaineessa (kaasuvuoto) voidaan silti säilyttää tietty eristystaso.

3. Pohjimmiltaan huoltovapaa, mikä vähentää käyttö- ja ylläpitokustannuksia: koska ydinkomponentit on eristetty ulkoisesta ympäristöstä, pöly ja kosteus eivät periaatteessa vaikuta niihin, ja ne saavuttavat perushuoltovapaan tason.

4. Korkeampi alkuinvestointi: Koska käytetään kehittyneempiä materiaaleja ja prosesseja (kuten ruostumaton teräs, robottihitsaus, heliumvuodon havaitseminen jne.), C-GIS:n alkuperäiset hankintakustannukset ovat yleensä korkeammat kuin AIS:n.

Näiden etujen ansiosta C-GIS:ää käytetään laajasti uusissa energiantuotannon (aurinkosähkö, tuulivoima) tehostusasemissa, kaupunkien jakeluverkon muuttamisessa, rautatieliikenteessä, korkeissa rakennuksissa, teollisuus- ja kaivosyrityksissä, datakeskuksissa ja sähköasemissa ankarissa ympäristöissä (kuten korkealla, rannikkoalueilla ja erittäin saastuneilla teollisuusalueilla).

Rakenteelliset ja suunnitteluominaisuudet

Laitteiden turvallisuuden ja luotettavuuden varmistamiseksi koko elinkaaren ajan (jopa 30 vuotta tai kauemmin)40,5 kV C-GIS sillä on seuraavat ominaisuudet rakennesuunnittelussa ja valmistustekniikassa:

1. Korkeatasoinen suojaus: Ilmalaatikon suojaustaso saavuttaa yleensä IP67:n, mikä kestää lyhytaikaisen upotuksen vaikutuksen.

2. Tarkkuushitsausprosessi: Kaasulaatikko on yleensä valmistettu 304 ruostumattomasta teräslevystä, jonka paksuus on 3 mm ja joka on automaattisesti laserhitsattu robottien toimesta hitsin lujuuden ja tiiviyden varmistamiseksi.

3. Tiukka vuodon havaitseminen: valmistuksen jälkeen korkean tarkkuuden heliummassaspektrometrin vuodonilmaisinta käytetään havaitsemiseen sen varmistamiseksi, että SF-kaasun vuotuinen vuotonopeus on ≤0,1%, ja jotkut huipputuotteet voivat jopa saavuttaa ≤0,01%.

4. Älykäs integrointi: Uuden sukupolven älykkäässä gis-kaappissa on sisäänrakennetut anturit, kuten lämpötila, osapurkaus, mekaaniset ominaisuudet jne., jotka tukevat reaaliaikaista tilanvalvontaa, kauko-ohjausta ja vikojen varhaista varoitusta ja ovat tärkeä osa älykkään verkon toteuttamista.
