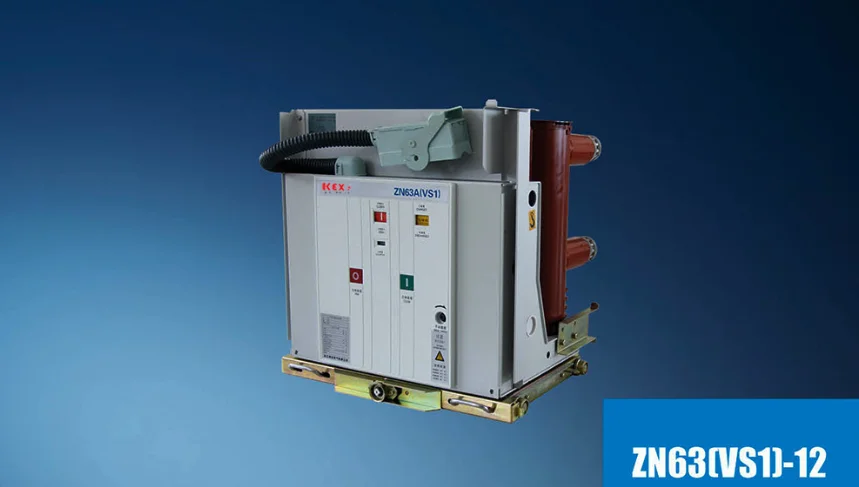

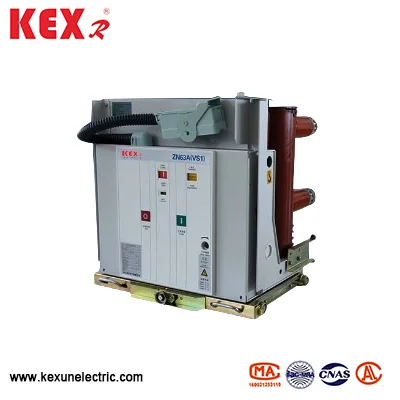

Zn63 vs1 sisätilojen korkeajännite VCB
ZN63 VS1 Sisätilojen korkeajännite VCB, jonka on tuottanut Kiinassa tunnettu valmistaja Kexun, sopii sähkölaitteisiin, joiden nimellisjännite on 12 kV ja kolmivaiheinen AC 50 Hz, ja sitä käytetään usein teollisuus- ja kaivosyritysten, voimalaitosten, sähköasemien ja sähköisten laitosten hallintaan ja suojaamiseen.
Malli: Zn63 vs1
Tuotemerkki ： kexr
Malli: Zn63 vs1
Tuotemerkki ： kexr
● Suunnitteluominaisuus
ZN63 VS1 Sisätilojen korkeajännite VCB hyväksyy eläinlääkärin käyttömekanismin ja katkaisijan rungon integroinnin, jotka voidaan suunnitella kiinteäksi asennusyksiköksi tai käsikarjayksiköksi, jolla on erityinen käyttövoimamekanismi. Pääpiirin osa voi ottaa käyttöön integraalin suljetun navan miniatyrainin, korkean luotettavuuden ja huoltovapauden toteuttamiseksi. Sitä voidaan käyttää KYN28A-12 (GZS) ja muiden keskikäsikytkinlaitteiden kanssa, ja sitä voidaan käyttää myös XGN: n kiinteän kytkinlaitteen kanssa.
● Olosuhteiden käyttäminen
▶ .ambient lämpötila: Zn63 vs1 Sisätilojen korkeajännite VCB: tä tulisi käyttää -10 ~ 40 ℃ (varastointi ja kuljetus nopeudella -30 ℃ on sallittu).
▶ Korkeus: Zn63 vs1 Sisätilojen korkeajännite VCB tulisi asentaa alle 1000 metrin korkeuteen.
▶ Suhteellinen kosteus: Päivittäinen keskiarvo on enintään 95%, tyydyttyneen höyrynpaineen päivittäinen keskiarvo on enintään 2,2x10-MPA, ja kuukausittainen keskiarvo on enintään 1,8x10-MPA
Huomaa ： Zn63 vs1 Sisätilojen korkeajännite VCB: n on työskenneltävä paikassa ilman tulipaloa, räjähdyksiä, vakavaa pilaantumista, kemiallista korroosiota ja väkivaltaista tärinää.
◆ Tapaa standardi
IEC60265 、 IEC62271 、 GB3804 、 GB16926 jne.
● Zn63 vs1: n tekniset parametrit sisätilojen korkeajännite VCB
|
Esine |
Yksikkö |
Tiedot |
|||
|
Nimellisjännite |
KV |
12 |
|||
|
Arvioitu eristeen taso |
Nimellis salaman impulssi kestää jännitteen （Peak） |
KV |
75 |
||
|
Nimellistaajuus |
1 minuutin työtaajuus kestää jännitettä |
42 |
|||
|
Arvioitu oikosulkuvirta |
Se |
20/25 |
31.5 |
40 |
|
|
Nimellisvirta |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 4000 |
|||
|
Nimellislämpövakausvirta （Virtuaalinen arvo） |
Se |
20/25 |
31.5 |
40 |
|
|
Nimellisdynaaminen vakaa virta （Peak） |
50/63 |
80 |
100 |
||
|
Nimellis oikosulun sulkemisvirta （Peak） |
50/63 |
80 |
100 |
||
|
Arvioitu oikosulun rikkoutumisajat |
Aika |
50 |
|||
|
Tehotaajuus kestää sekundaaripiirin (1 minuuttia) jännitettä (1 min) |
V |
2000 |
|||
|
Luokiteltu toimintajakso |
|
O-0.3S-CO-180S-CO |
|||
|
O-180S-CO-180S-CO |
|||||
|
Nimellislämpövakausaika |
S |
|
|||
|
Yksikertaisen kondensaattoripankin nimellisvirta |
A |
630/400 800/400 (40KA) |
|||
|
Mekaaninen elämä |
Aika |
10000 |
|||
