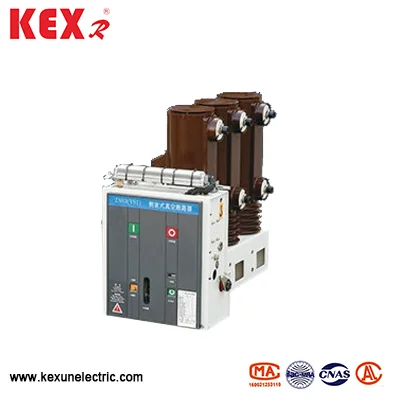

Sivulle asennettava sisätilojen korkeajännite tyhjiökatkaisija
Kiinalaisen tehdaskehaston tuottamaa sivulle asennettavaa sisätilojen korkeajännite-tyhjiökatkaisinta käytetään pääasiassa suoja- ja ohjauspiireihin. Se sopii paikkoihin, joiden nimellisjännite on 12 kV ja 50 Hz: n taajuus, jossa tarvitaan usein toimintaa tai piirivirran keskeytymistä. Se voidaan asentaa kiinteään kytkinlaitteeseen tai käyttää yksinään.
Malli: VS1
Tuotemerkki ： kexr
Malli: VS1
Tuotemerkki ： kexr
● Sivulle kiinnitetyn sisätilojen korkeajännite tyhjiökatkaisijan sivulle kiinnitetyn sisätilojen rakenteelliset ominaisuudet
▶ sivuttaiskäyttömekanismi
▶ Epoksihartsin eristetty napa
▶ Trip-Free Spring -käyttöjärjestelmä
▶ Etu-/takakaapelin päätteet
● Sivulle kiinnitetty sisätilojen korkeajännite tyhjiökatkaisija olosuhteissa
▶ Ympäristön lämpötila -alue: Lämpötilan ympäröivän puolelle asennetun sisätilojen korkeajännitteen tyhjiön katkaisijan tulisi olla -15 ~ 40 ℃
▶ Korkeus: Sivulle asennettava sisätilojen korkeajännite tyhjiökatkaisija tulisi asentaa alle 1000 metriä.
▶ Suhteellinen kosteus: Päivittäinen keskiarvo on enintään 95%, kuukausittainen keskiarvo on enintään 90%, tyydyttyneen höyrynpaineiden päivittäinen keskiarvo on enintään 2,2 × 10-3MPA ja kuukausittainen keskiarvo on enintään 1,8 × 10-3MPA.
▶ Maanjäristyksen voimakkuus: alle 8 astetta
▶ Paikat ilman tulipaloa, räjähdyksiä, vakavaa pilaantumista, kemiallista korroosiota ja vakavaa tärinää.
● Sivulle asennetun sisätilojen korkeajännite tyhjiökatkaisijan tekniset parametrit
|
Esine |
Yksikkö |
Tiedot |
||||
|
Nimellisjännite |
KV |
12 |
||||
|
Nimellisvirta |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Arvioitu oikosulkuvirta |
Se |
20 |
25 |
31.5 |
||
|
Arvioitu oikosulkuvalkovirta |
Se |
50 |
63 |
80 |
||
|
Nimellishuippu kestää virran |
Se |
50 |
63 |
80 |
||
|
4S -oikosulku kestää virran （Peak） |
Se |
20 |
25 |
31.5 |
||
|
Arvioitu eristeen taso |
Työskentely kestää jännitettä |
KV |
42 （48） |
|||
|
Isku kestää jännitettä |
75 （85） |
|||||
|
Luokiteltu toimintajakso |
|
Break-0,3S-Close-180-sulje |
||||
|
Mekaaninen elämä |
Aika |
10000 |
||||
|
Nimellis oikosulkuvirran keskeytyminen |
Aika |
50 |
||||
|
Käyttömekanismin nimellinen avausjännite （DC） |
V |
110 220 |
||||
|
Kosketusliittimen etäisyys |
mm |
11 ± 1 |
||||
|
Yläraja (kosketusjousen puristuspituus) |
mm |
35 ± 0,5 |
||||
|
Kolmivaiheinen erotus ja sulkeminen poistumisaika |
MS |
≤2 |
||||
|
Ota yhteyttä sulkemisaika |
MS |
≤2 |
||||
|
Keskimääräinen avausnopeus |
m/s |
1,1 ± 0,2 |
||||
|
Keskimääräinen sulkemisnopeus |
m/s |
0,6 ± 0,2 |
||||
|
Aukioloaika |
Max -käyttöjännite |
s |
≤0,05 |
|||
|
Min -käyttöjännite |
≤0,08 |
|||||
|
Sulkemisaika |
s |
0.1 |
||||
|
Dynaamisten ja staattisten kontaktien sallittu kulumisen kertymisen paksuus |
mm |
3 |
||||
Hot Tags: Sivulle asennettava sisätilojen korkeajännite tyhjiökatkaisija
