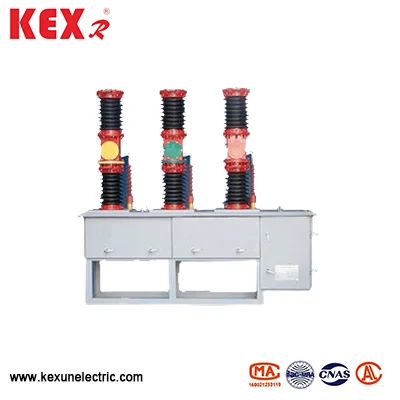

ZW7A Outdoor High-Jälkijännitys AC VCB
ZW7A: n ulkoilu korkeajännite AC VCB on 40,5 kV: n nimellisjännite, jota Kexun on erityisesti tuottanut Kiinan tehtaalla. 50 Hz: n kolmivaiheinen AC-virran muuntaja Ulkoiset ulkoilmalaitteet, jotka soveltuvat suojaamaan ja hallintaan teollisuus- ja kaivosyritysten sähköasemassa ja jakelujärjestelmässä.
Malli: ZW7A
Tuotemerkki ： kexr
Malli: ZW7A
Tuotemerkki ： kexr
● Malli merkitys

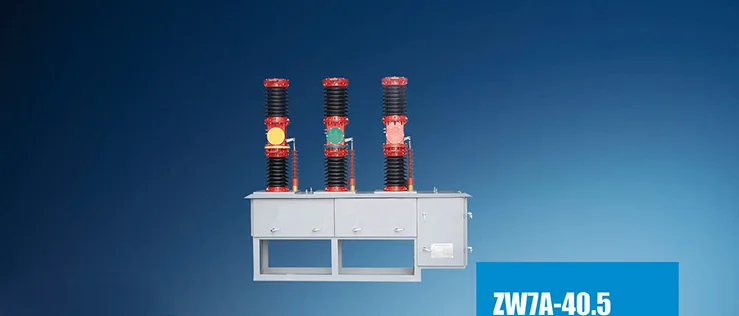

ZW7A-40.5
W = ulkotyyppi
Z = tyhjiön katkaisija
7a = suunnittelun sarjanumero (Kiinan 7. sukupolven parannus)
40,5 = nimellisjännite (40,5 kV, IEC -standardin mukainen)
● Levitysalue
ZW7A: n ulkoilu korkeajännite AC-VCB ei sovellu vain teollisuus- ja kaivosyritysten sähköasemien ja jakelujärjestelmien suojaamiseen, vaan myös sopivat maaseudun sähköverkkoihin ja paikkoihin, joissa on usein toimintoja, etenkin kaupunkien ja maaseudun sähköverkon jälleenrakennuksen tarpeisiin.
◆ Tapaa standardi
IEC60265 、 IEC62271 、 GB3804 、 GB16926 jne.
● ZW7A: n ulkojänniteisen AC VCB: n tekniset parametrit
|
Määrä |
Esine |
Yksikkö |
Tiedot |
|
|
1 |
Nimellisjännite |
KV |
40.5 |
|
|
2 |
Nimellistaajuus |
Hz |
1250 ，1600,2000 |
|
|
3 |
Nimellisvirta |
A |
20 10,31,5 |
|
|
4 |
Nimellis oikosulun taukovirta |
Se |
50,63,80 |
|
|
5 |
Arvioitu kestävä virta (piikki) |
20 10,31,5 |
||
|
6 |
Lyhytaikainen nimellisvirta |
31.5 |
||
|
7 |
Arvioitu oikosulkuvalkovirta |
80 |
||
|
8 |
Luokiteltu toimintajakso |
|
O-0.3S-CO-180S-CO |
|
|
9 |
Mekaaninen elämä |
Aika |
10000 |
|
|
10 |
Nimellis oikosulun rikkoutumisvirran murtumisajat |
Aika |
20 |
|
|
11 |
1 minuutin työtaajuus kestää jännitettä |
(märkä) vaihe vaihe/maadoitus |
KV |
80 |
|
(kuiva) vaihe vaihe/maadoitus |
KV |
95 |
||
|
12 |
Valaistus impulssi kestää jännitekaasua vaiheeseen/maahan |
KV |
180 |
|
|
13 |
Dynaamisten ja staattisten koskettimien sallittu kulumispaksuus |
mm |
3 |
|
|
14 |
Nettopaino |
kg |
Noin 600 |
|
|
15 |
Kontaktin etäisyys |
mm |
22 ± 2 |
|
|
16 |
Kosketushalvaus |
mm |
4 ± 1 |
|
|
17 |
Keskimääräinen avausnopeus |
m/s |
1,3 ~ 1,8 |
|
|
18 |
Keskimääräinen sulkemisnopeus |
m/s |
1,0 ~ 1,7 |
|
|
19 |
Ota yhteyttä sulkemisaika |
MS |
≤3 |
|
|
20 |
Kolmivaiheisen avaamisen ja sulkemisen synkronointi |
MS |
≤3 |
|
|
21 |
Pääpiirinkestävyys |
vauva |
≤100 |
|
|
22 |
Sulkemisaika |
MS |
≤150 |
|
|
23 |
Aukioloaika |
MS |
≤60 |
|
