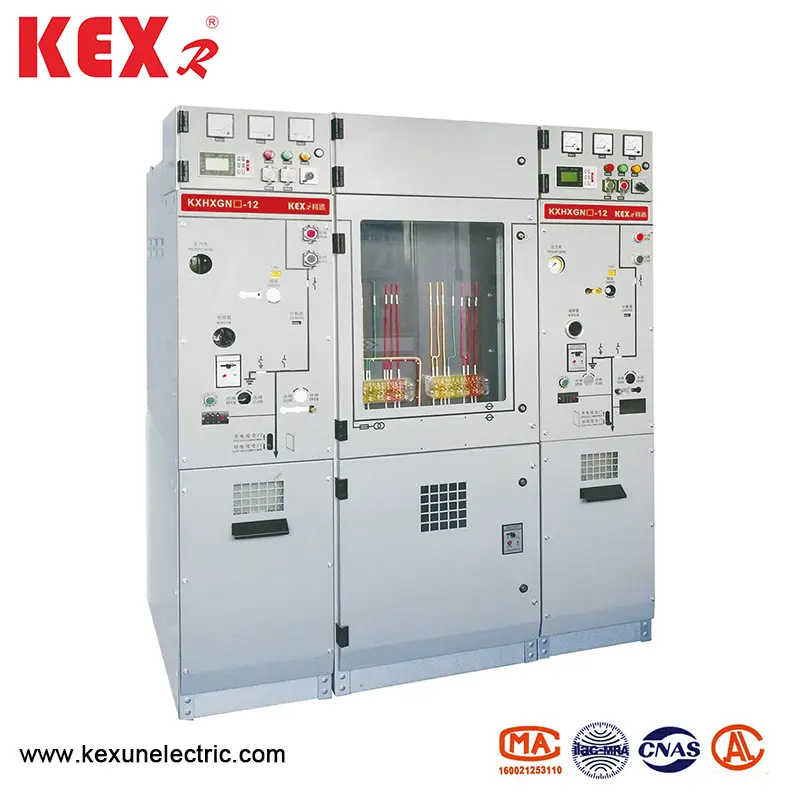

Korkeajännitteisen rengasverkon kaappi
Kiinassa tunnettuna korkeajännitteisen rengasverkkokaapin valmistajana Kexunin HXGN (H) □ -12 -sarjatuotteilla on yksinkertaisen rakenteen, joustavan toiminnan, luotettavan lukituksen ja kätevän asennuksen ominaisuudet, ja ne voivat tarjota tyydyttäviä teknisiä ratkaisuja eri sovelluksille ja eri käyttäjille.
Malli: hxgn (h) □ -12
Tuotemerkki: Kexr
Malli: hxgn (h) □ -12
Tuotemerkki: Kexr
● Tuotteen yleiskatsaus
Kexunin valmistama korkeajännitteen rengasverkkokaappi ottaa käyttöön edistyneen anturitekniikan, tietotekniikan ja yksinkertaisen ja joustavan kokoonpanojärjestelmän vastaamaan jatkuvasti muuttuvia markkinoiden kysyntää ja täyttämään myös Power Grid Intelligence -vaatimukset.
HXGN (H) □ -12 Tyyppinen korkeajännitteen rengasverkkokaappi soveltuu teollisuus- ja siviilikaapelirengasverkkoihin ja jakeluverkon pääteprojekteihin. Sähköenergian hyväksymisenä ja jakautuessa se soveltuu erityisen jakeluun kaupunkien asuinalueilla, pienillä toissijaisilla sähkömiehillä, kytkentäasemilla, kaapelihaara-laatikolla, laatikkotyyppisillä sähkömiehillä, teollisuus- ja kaivosyrityksillä, ostoskeskuksissa, lentokentällä, metroissa, tuulivoimantuotannossa, sairaaloissa, stadioniissa, rautateissä, tunnissa ja muissa paikoissa.
HXGN (H) □ -12 täyttää asiaankuuluvien kansallisten standardien, sähkövoiman standardien, kansainvälisten standardien ja muiden standardien vaatimukset. Sen kytkimet ja tärkeimmät sähkökomponentit ovat integroituja moduuleja, ja vaiheen väliset osat kapseloidaan kiinteällä eristyksellä. Suojattuja kaapeliliittimiä käytetään ulkoiseen johdotukseen, ja suojattuja eristettyjä väyläitä käytetään funktionaalisten yksiköiden väylöiden kytkemiseen. Siksi käyttöturvallisuutta paranee huomattavasti. Samanaikaisesti sen toimintamekanismi hyväksyy kevätmekanismin, ja sen mekaaninen käyttöikä on yli 10000 kertaa. Kaikkia toimintatietoja ja laitteiden tilaa voidaan seurata etäyhteyden kautta ja valvomatta. Se on ylivoimainen virranjakelulaite.
Seuraavat yksiköt voidaan valita kaappiin taloudellisen ja käytännöllisen virtalähteen muodostamiseksi: tyhjiökatkaisijayksikkö (630A, 20-25KA); Tyhjiökuormakytkinyksikkö (630, 20-25KA).
● Tekniset parametritaulut
◆ Katkaisijakaappi
|
Esine |
Yksikkö |
Tiedot |
||
|
Nimellisjännite |
KV |
12 |
||
|
Nimellistaajuus |
HZ |
50 |
||
|
Luokiteltu insolaatiotaso |
1 minuutin tehotaajuus kestää jännitettä |
Varajäsen |
KV |
42 |
|
Eristysmurtuma |
48 |
|||
|
Salaman impulssi kestää jännitettä (piikki) |
Varajäsen |
KV |
75 |
|
|
Eristysmurtuma |
85 |
|||
|
1 minuutin tehotaajuus kestää ohjaussilmukan jännitettä (maahan) |
KV |
2 |
||
|
Nimellisvirta |
A |
630 |
||
|
Lyhytaikainen nimellisvirta (virtuaalinen arvo) |
Pääpiiri/maadoituskytkin |
Se |
24/4 |
|
|
Maadoitussilmukka |
Se |
21,7/4s |
||
|
Nimellishuippu kestää virran |
Pääpiiri/maadoituskytkin |
Se |
63 |
|
|
Maadoitussilmukka |
Se |
54.5 |
||
|
Arvioitu oikosulun rikkoutumisvirta ja ajat |
Ka/aika |
25/30 |
||
|
Nimellis oikosulun sulkemisvirta (piikki) |
Se |
63 |
||
|
Arvioitu kaapelin latausvirta |
A |
25 |
||
|
Katkaisijan nimellistoiminta |
|
0-0.3S-CO-180S-CO |
||
|
Mekaaninen elämä |
Piiririkko /eristyskytkin |
Aika |
10000/3000 |
|
|
IP -tutkinto |
Suljettu laatikko |
|
IP67 |
|
|
Kytkinsuora |
|
IP4X |
||
|
Kaasupaine |
Nimelliskaasun lataustaso (20 ℃, mittaripaine) |
MPA |
0.02 |
|
|
Nimelliskaasun minitoimintataso (20 ℃, mittaripaine) |
MPA |
0 |
||
|
Suljettavuus |
Vuotuinen vuotoaste |
%/Vuosi |
≤0,05 |
|
◆ Latauskytkinkaappi
|
Esine |
Yksikkö |
Tiedot |
||
|
Nimellisjännite |
KV |
12 |
||
|
Nimellistaajuus |
HZ |
50 |
||
|
Luokiteltu insolaatiotaso |
1 minuutin tehotaajuus kestää jännitettä |
|
KV |
|
|
|
|
|||
|
Salaman impulssi kestää jännitettä (piikki) |
|
KV |
|
|
|
|
|
|||
|
1 minuutin tehotaajuus kestää ohjaussilmukan jännitettä (maahan) |
KV |
2 |
||
|
Nimellisvirta |
A |
630 |
||
|
Lyhytaikainen nimellisvirta (virtuaalinen arvo) |
Pääpiiri/maadoituskytkin |
Se |
24/4 |
|
|
Maadoitussilmukka |
Se |
21,7/4s |
||
|
Nimellishuippu kestää virran |
Pääpiiri/maadoituskytkin |
Se |
63 |
|
|
Maadoitussilmukka |
Se |
54.5 |
||
|
Nimellis oikosulun sulkemisvirta (piikki) |
Latauskytkin/maadoituskytkin |
Se |
63 |
|
|
Nimellis aktiivinen kuormitus keskeyttää virran |
A |
630 |
||
|
Arvioitu suljetun silmukan keskeyttämisvirta |
A |
630 |
||
|
5%: n arvioitu aktiivinen kuorma keskeyttää virran |
A |
31.5 |
||
|
Arvioitu kaapelin latausvirta |
A |
10 |
||
|
Arvioitu aktiivisen kuorman rikkoutumisajat |
Aika |
100 |
||
|
Maaperän virran rikkoutuminen |
A/aika |
31.5/10 |
||
|
Piiri- ja kaapelin latausvirran keskeytykset maaperän vikavirrassa. |
A/aika |
17.4/10 |
||
|
Mekaaninen elämä |
Piiririkko /eristyskytkin |
Aika |
10000/3000 |
|
|
IP -tutkinto |
Suljettu laatikko |
|
IP67 |
|
|
Kytkinsuora |
|
IP4X |
||
|
Kaasupaine |
Nimelliskaasun lataustaso (20 ℃, mittaripaine) |
MPA |
0.02 |
|
|
Nimelliskaasun minitoimintataso (20 ℃, mittaripaine) |
MPA |
0 |
||
|
Suljettavuus |
Vuotuinen vuotoaste |
%/Vuosi |
≤0,05 |
|

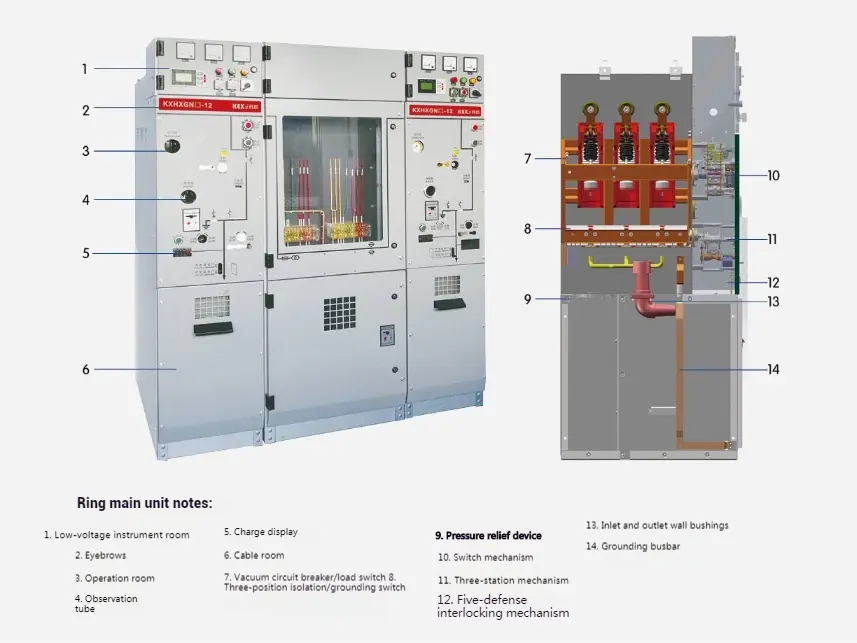

● Tuoterakenne

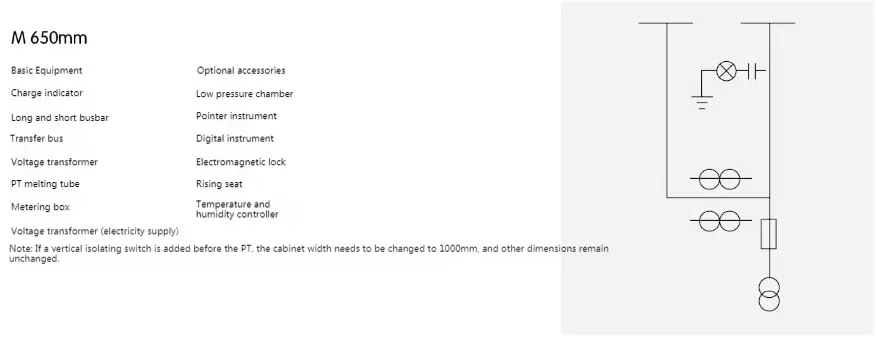

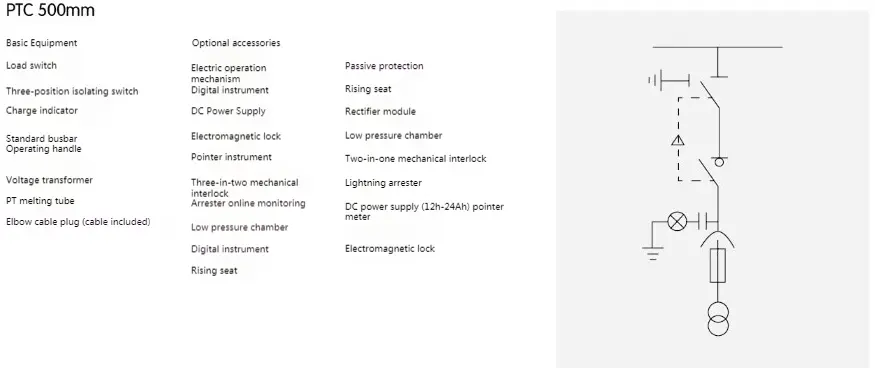

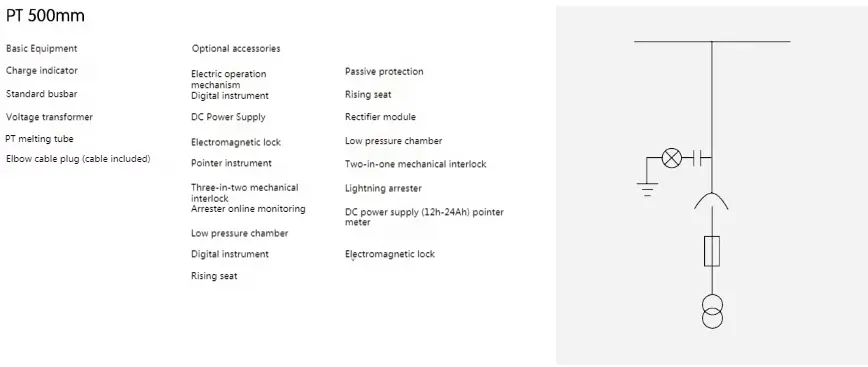

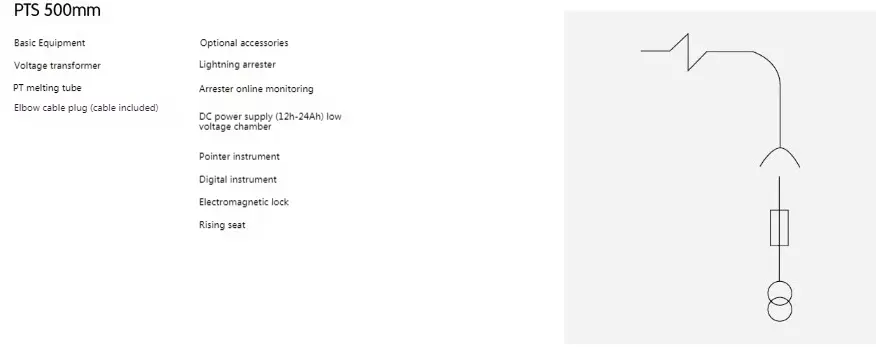

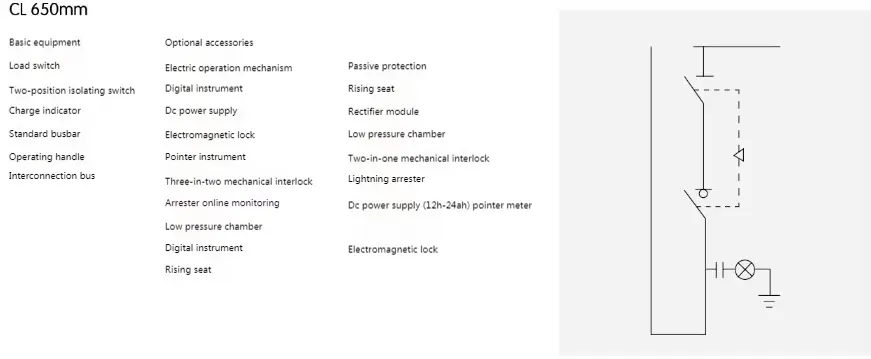

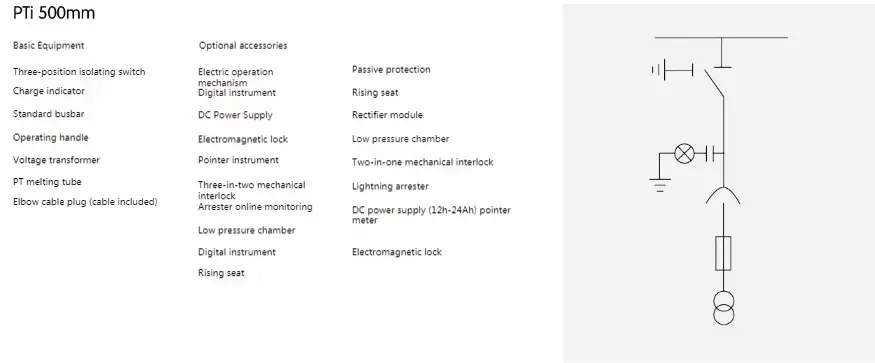

● Korkean jännitteen rengasverkon kaapin allokointisuunnitelma

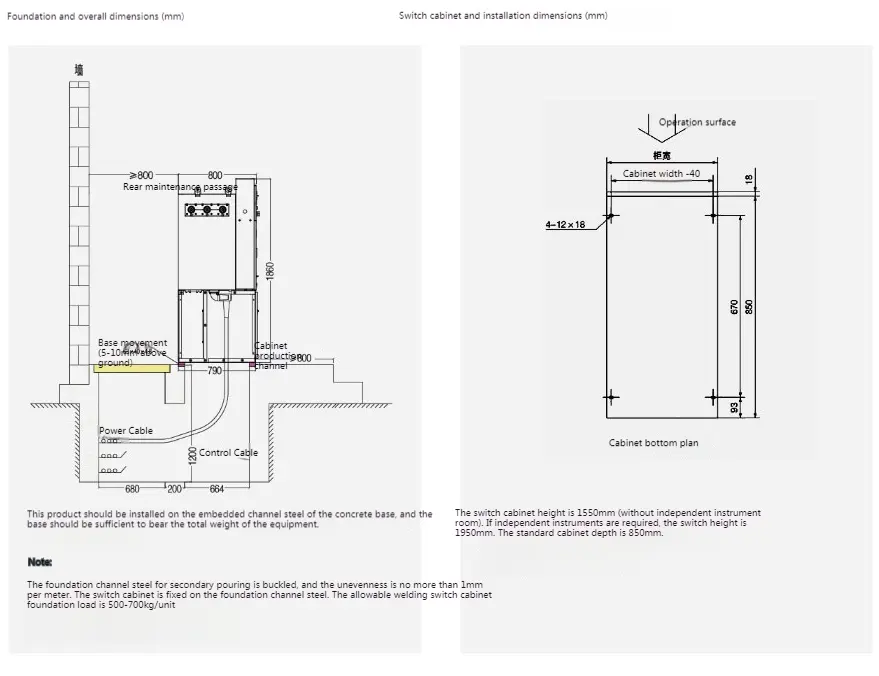

◆ Asennusohjeet
