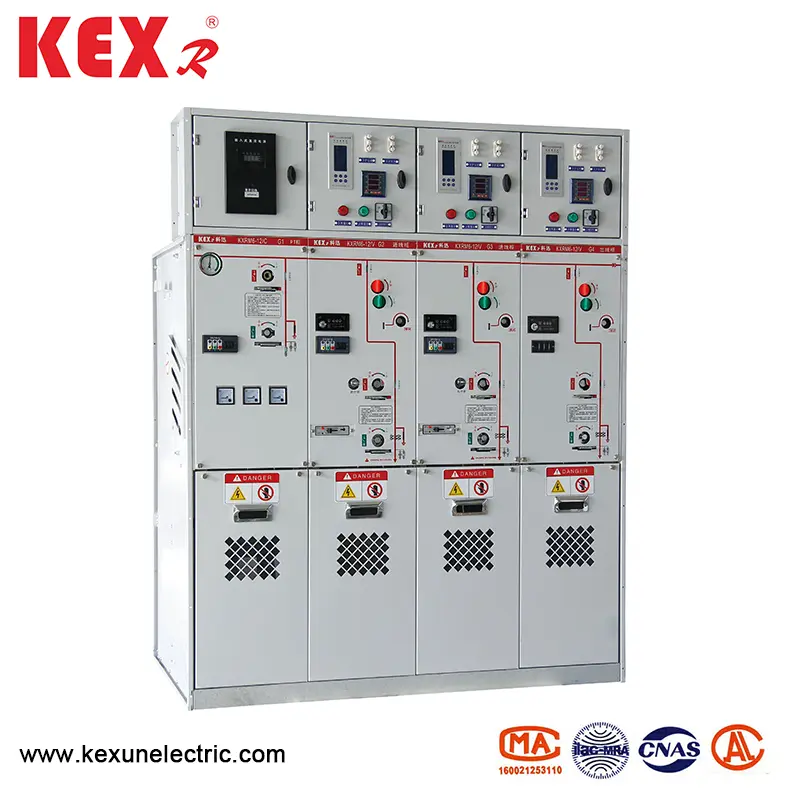

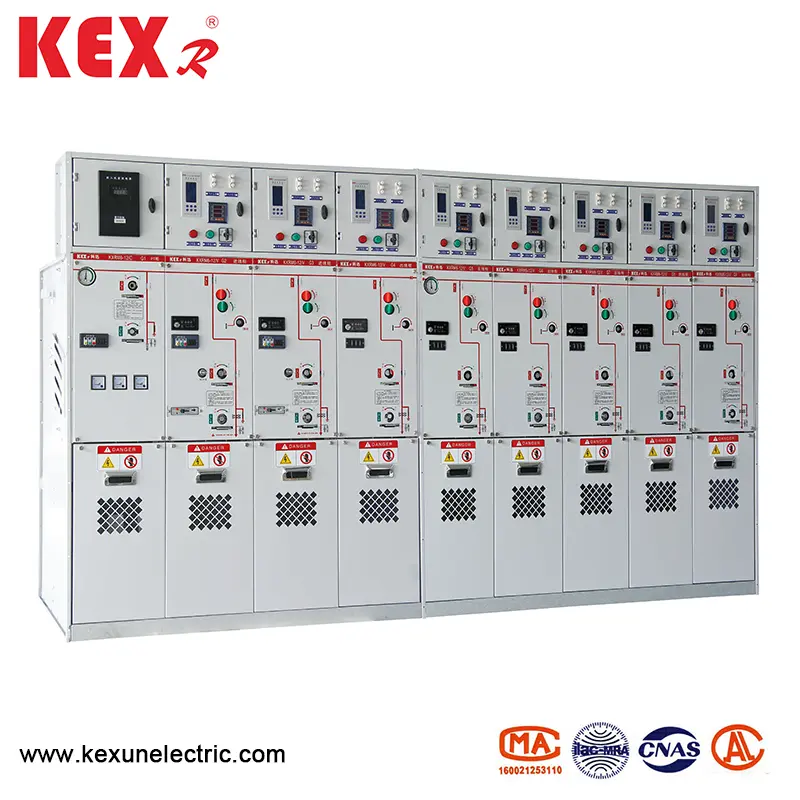

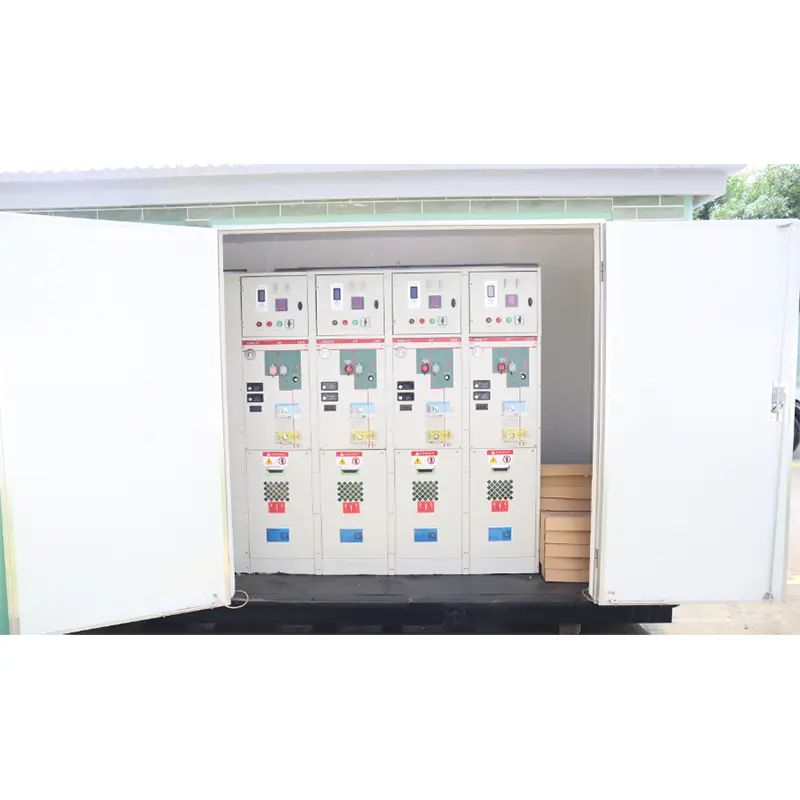

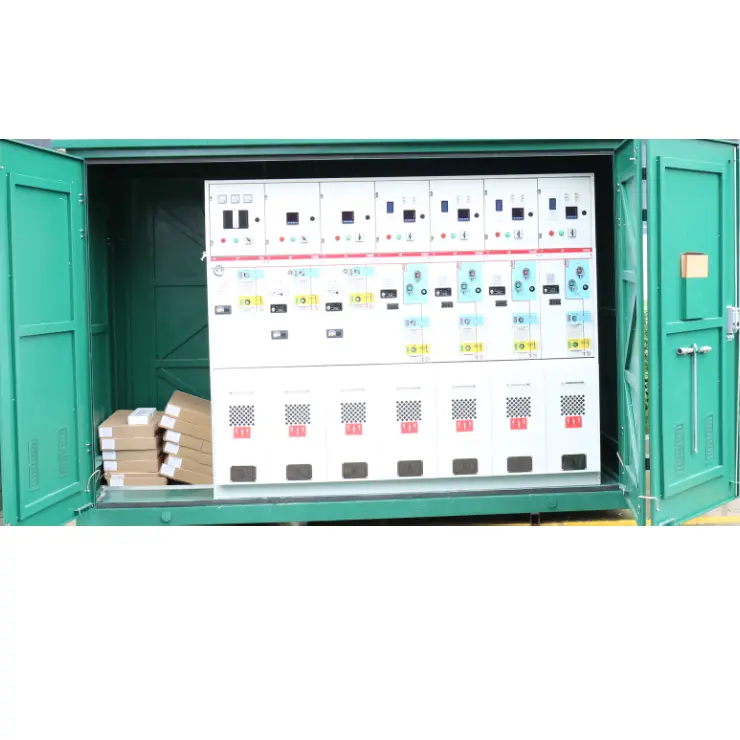

Kaikki suljettu eristetty kaasukaappi

● Käyttöolosuhteet

KXMR6-12 Tyyppi Kaikki suljettu eristetty kaasukaappi sopii erilaisiin ympäristöihin, kuten korkeaan ja matalaan lämpötilaan (+40 ℃ ~ -40 ℃), kosteus, pöly, suolan pilaantuminen, kaivokset ja korkea korkeus (1000 m), lyhyen aikavälin upotus veteen 24 tunnin sisällä ei vaikuta käyttöön.

Huomaa: Jos korkeus on korkeampi, ilmoita erityinen korkeus.

● Tuoteominaisuudet

▶ KXRM6-12 Kaikki suljettu eristetty kaasukaappi käyttää SF6-kaasua kaaren sammutus- ja eristysväliaineena.

▶ Kaappi on täysin suljettu ja eristetty; Viinkipalkit, kytkimet ja elävät osat on täysin suljettu ruostumattomasta teräksestä valmistettuun kuoreen.

▶ Onkalo on täytetty 1,4 bar-SF6-kaasulla, ja suojataso saavuttaa IP67: Koko kytkinlaite ei ole täysin vaikuttanut ulkoisiin ympäristöolosuhteisiin, mikä voi varmistaa kytkimen normaalin toiminnan jopa äärimmäisissä tapauksissa, kuten lyhytaikaisessa veden upotuksessa, ja tuote on ylläpitovapaa käyttöikä.

▶ Kaapissa on täydellinen "viiden prevention" lukituslaite, joka eliminoi kokonaan henkilöstön ja laitteiden mahdolliset toimintavirheet, jotka aiheutuvat ihmisen väärinkäytön aiheuttamista.

▶ Kaikissa kaappeissa on luotettavia turvallisia paineenalennuskanavia, jotka voivat varmistaa operaattoreiden henkilökohtaisen turvallisuuden jopa ääritapauksissa.

▶ Kaappi on jaettu kahteen tyyppiin: kiinteä yksikköyhdistelmä ja laajennettava yksikköyhdistelmä.

▶ KXRM6-12: n koko Kaikki suljettu eristetty kaasukaappi on kätevä asentaa, ja se voi olla sopiva paikkoihin, joissa on kapea tila ja huonot ympäristöolosuhteet.

▶ Kaappi voidaan varustaa sähkö-, kaukosäädin- ja valvontalaitteilla käyttäjien eri tarpeiden mukaan.

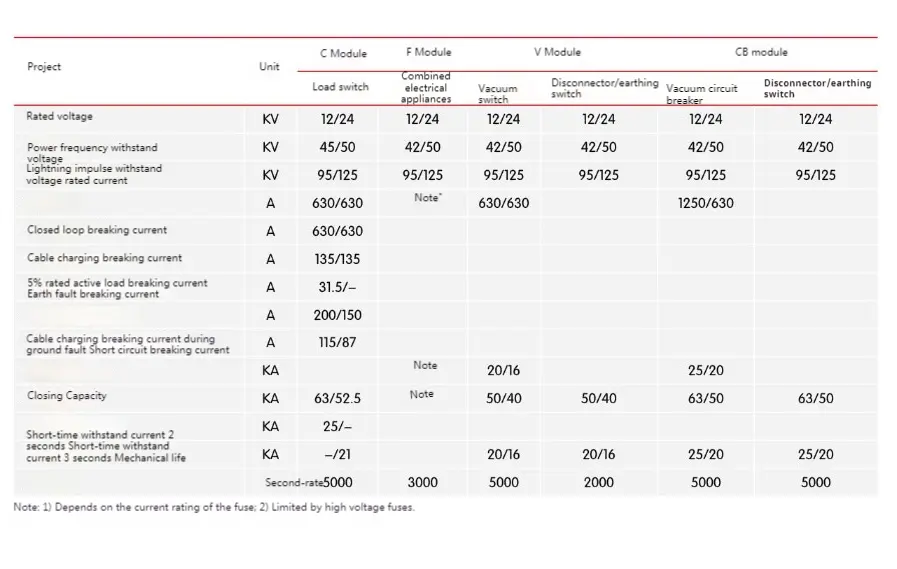

● Tekninen parametri

● Muuntaja- ja linjasuojaus

KXRM6-12 Kaikki suljettu eristetty kaasukaapin yksikkö yhdistelmätyyppi tarjoaa kaksi muuntajan suojausmoodia, nimittäin kuormituskytkimen sulakeyhdistelmälaitteen ja katkaisijan relosuojauksella.

1.Transformersuojaus on yhdistelmä virran rajoittavaa korkeajännitteen sulake- ja kuormakytkintä. Sulakekasva on asennettu erillisen lukitun kotelon taakse, jotka sijaitsevat yksikön etuosassa. Kuormituskytkin käyttää jousenergian varastointimekanismia, jonka sulake -hyökkääjä voi laukaista.

2. Sulakkeen vaihtamisen helpottamiseksi käyttökahvaa voidaan käyttää sulakekammion päätykannen poistamiseen. Sulakkeen laukaisumekanismi on esiasennettu, mikä varmistaa koko järjestelmän vedenpitävän suorituskyvyn.

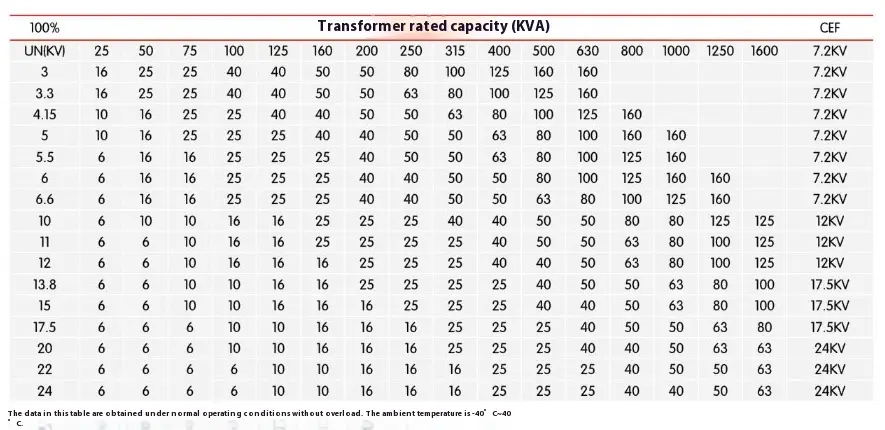

● Sulake- ja muuntajan vertailutaulukko

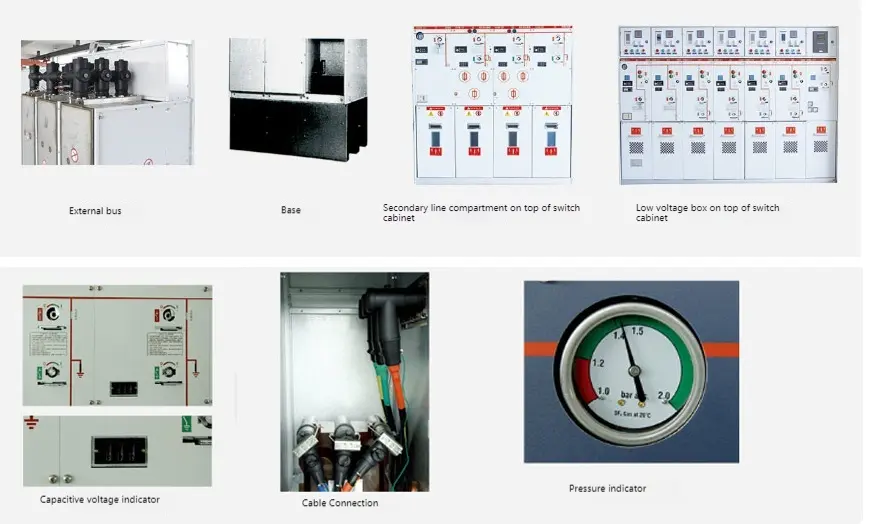

● Valinnaiset lisävarusteet

◆ Apuyhteys

Kaikki kuormituskytkimet ja katkaisijat voidaan varustaa 2NO+2NC: llä, joka osoittaa kytkimen asennon. Rinnakkainen matkakela (AC tai DC) voidaan asentaa muuntajakytkimeen ja katkaisijaan, ja matalan jännitteen ohjauskomponentti sijaitsee etupaneelin takana.

◆ Jännitteen osoitus

Kapasitiivinen jännitekannan indikaattori osoittaa, onko holkki ladattu vai ei, ja sen pistorasiaa voidaan käyttää ydinvaiheeseen.

◆ oikosulku- ja maasuoja -osoitin

Vikapaikan helpottamiseksi kaapelikytkinmoduuli voidaan varustaa oikosulku- ja maadoitusvian osoitimilla yksinkertaisen vian havaitsemiseksi.

◆ Sähkökäyttö

Se on vakiokaavio kaapelikytkimen yksikön ja muuntajayksikön manuaaliseen käyttömekanismiin. Voit myös asentaa sähkökäyttömekanismin. Kaapelikytkimiä, tyhjiökatkaisimia ja maadoituskytkimiä käytetään etupaneelin takana sijaitsevilla mekanismeilla. Kaikkia kytkimiä ja katkaisijoita voidaan käyttää käyttökahvalla (vakiokokoonpano) tai ne voidaan varustaa moottorin käyttömekanismilla (lisävarusteilla). Maadoituskytkintä voidaan kuitenkin käyttää vain manuaalisesti, ja mekanismi, jolla on kyky sulkea vikavirta.

◆ kaapelointi

Vakioholkit DIN47636: n mukaisesti asennetaan. Kaikilla holkeilla on sama korkeus maasta, ja ne on suojattu kaapelihuoneen kansilevyllä. Jotkut suojalevyt voidaan lukita maadoituskytkimen kanssa, ja erityisiä kaksoiskaapelin kansilevyjä voidaan käyttää myös kaksoiskaapelin saapuviin linjoihin.

◆ Paineen ilmaisin

Yleensä varustettu paine -indikaattorilla, joka muodostuu painemittarilla. Lisäksi painevähennyksen osoittamiseksi voidaan tarjota sähkökoskettimet.

◆ Avainlukko

Avainlukot katkaisijoille, latauskytkimille ja maadoituskytkimille voidaan asentaa. Se voidaan varustaa lukituslukituksella puoliksi, joka sopii katkaisijoille, kuormituskytkimille ja maadoituskytkimille.

◆ Sammutaja

Kaikki rengasverkkoyksiköt voidaan varustaa kaari -pidättäjillä. Kun kaari tapahtuu sisällä, kaaren pysäyttäjät sulkevat automaattisesti tulevan holkin, mukaan lukien D-, DE- ja V -moduulit, ja kaikki kaapelimoduulit voidaan varustaa kaaren pysäyttäjällä. Niiden on tilattava yksikön kanssa eivätkä voi muuttaa sitä. Kaari sammuttimen toiminta voidaan osoittaa tällä menetelmällä, ja SF6 -kaapin sähkökoskettimet on kytketty etupaneelin takana olevaan terminaaliin.

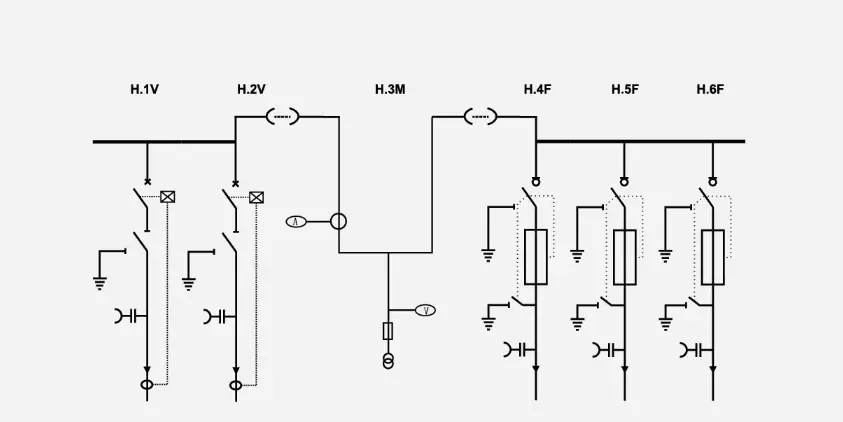

● Ohjelman kuvaus

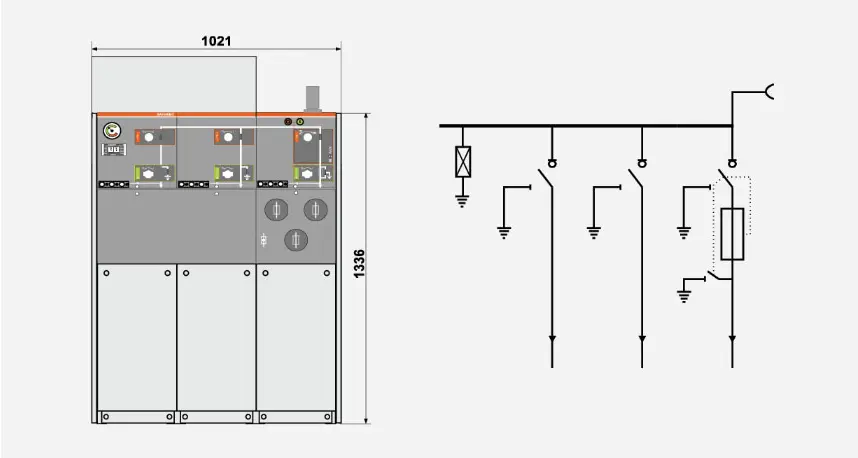

◆ Kaavio 1 SA+CCF+

Asenna salamanjohto linja -autoon ja jätä se laajennusta varten.

HUOMAUTUS: Kytkinyksiköiden lukumäärä ei saa olla vähintään 3.

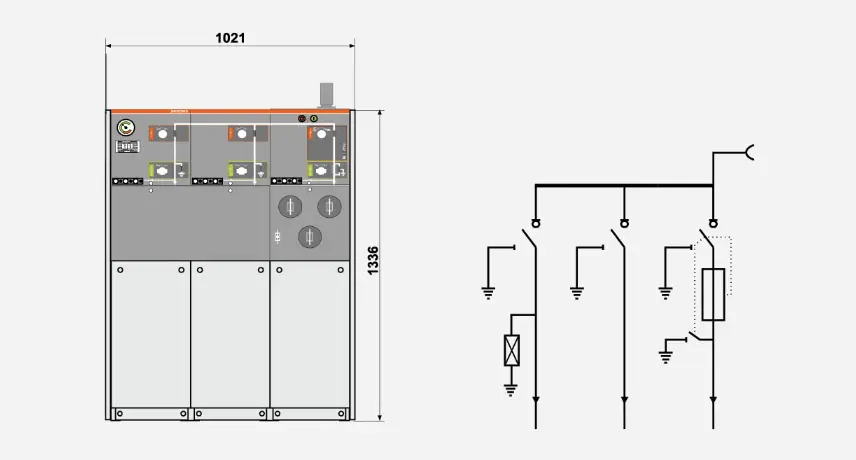

◆ Kaavio 2 ccf+

Asenna salamanjohto saapuvalle linjalle ja varannalle.

◆ Kaavio 3 W+M+FFF

Korkeapainepuolen laskenta
