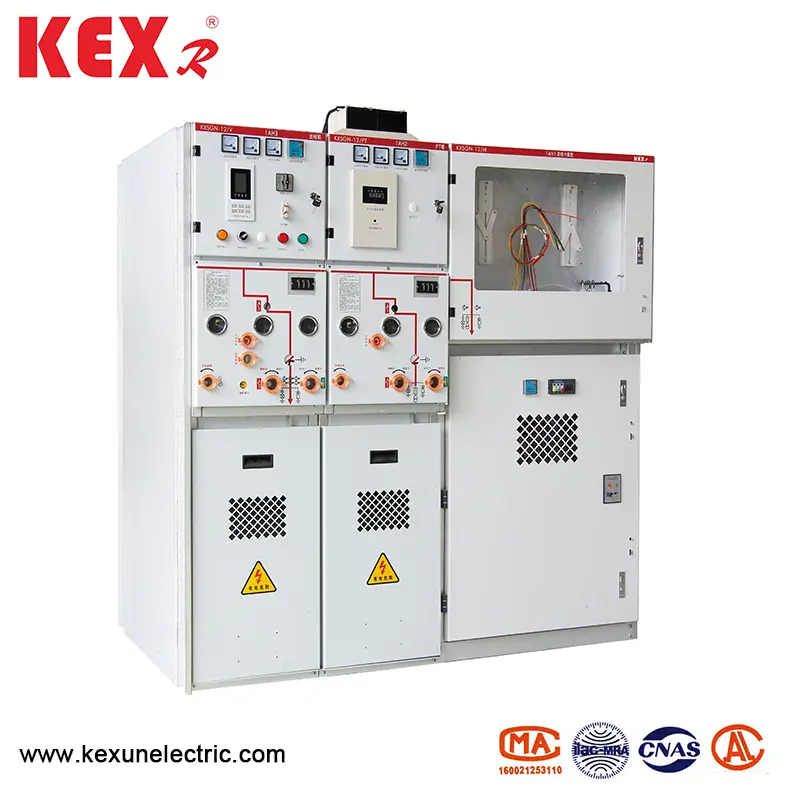

Korkeajännitteinen rengasverkkokaappi

Kexun on valmistaja, joka on erikoistunut Kiinan korkeajännitteiseen rengasverkkokaappiin.
Sen myydyimmät tuotteet KXSGN-12-SIS3 on kiinteä eristys, joka on täysin suljettu kytkentälaitteet. Se omaksuu modulaariset, täysin suljettua, täysin eristettyä ja täysin metallista suljettua rakennetta. Pinta on päällystetty johtavalla tai puolijohtavalla suojakerroksella, joka voidaan maadoittaa suoraan ja luotettavasti.
Malli: KXSGN-12-SIS3
Tuotemerkki: Kexr

Lähetä kysely

Tuotteen Kuvaus

● Suunnitteluominaisuus

▶ Epoksihartsilla kapseloidaan tyhjiökatkaisimen katkaisija ja kuormakytkinmoduuli. Modulaarinen integroitu pääpiiri manuaalisella ja sähköisellä kolmen aseman katkaisimella.

▶ Vacuum Interrumenter Circater Breaker -moduulilla on kyky avata ja sulkea oikosulkuvirta.

▶ Kolmen aseman katkaisimen sulkeutumisasennossa on näkyvä murtuma, ja katkaisin ja maadoituskytkin voivat nopeasti avata ja sulkea oikosulkuvirran.

▶ Kolmen aseman eristämiskytkimellä suljettu epoksihartsieristetty ilmakammiolaatikko voi paineistaa kuivaa ilmaa 0,04MPA: lla. Se on varustettu painemittarilla sisäisen paineen seuraamiseksi verkossa vuotojen ja ekstravasaation estämiseksi sekä eristämiskytkimen ja maadoituskytkimen suojaamiseksi.

● Rakenteellinen ulottuvuus

High Voltage Ring Network Cabinet

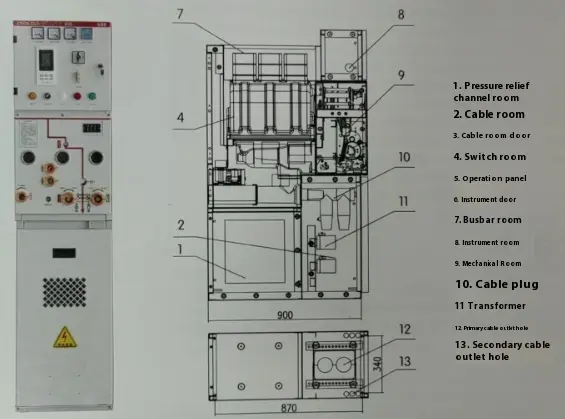

● Ylä -eristetty ulottuvuuspiirros

Suunnitelma	Kaapin leveys	Kaapin syvyys	Kaapin korkeus	Yläpiirteet
PT saapuva linja	450	900	1600	Syventyä 260
Saapuva ja ääriviiva	425	900	1600	Syventyä 260
Kytkentäkytkin	425	900	1600	Syventyä 260
Yhdistäminen	425	900	1600	Syventyä 260
Bisar -nosto	425	900	1600	Syventyä 260
Perinteinen mittaus	750	900	1600	Syventyä 260
Kompakti mittaus	425	900	1600	Syventyä 260
Virtalähde PT	450	900	1600	Syventyä 260
Ohjaus- ja suojausasema	425	900	1600	Syventyä 260

● Tekniset parametritaulut

◆ Katkaisijan tekninen parametri

Esine		Yksikkö	Tiedot
Nimellisjännite		KV	12
Nimellistaajuus		Hz	50
Eristysaste	1m työtaajuus kestää jännitettä	KV	42
	Salaman impulssi kestävät jännitettä	KV	75
Nimellisvirta		A	630	1250
Nimellis oikosulun rikkoutumisvirta （1Sc）		Se	20 35	31.5
Nimellis oikosulun sulkemisvirta （Peak）		Se	50 63	80
Nimellishuippu kestää virran		Se	50 63	80
Lyhytaikainen nimellisvirta		Se	20 25	31.5
Arvioitu lyhytaikainen murtumisajat		Aika	30	30
Arvioitu lyhytaikainen katkaisu Nykyinen kestävä aika		S	4
Luokiteltu toimintajakso	Automaattinen uudelleen sulkeminen		Off-0.3S-onoff-180-onoff
	Ei-automaattinen uudelleenselvitys		Off-0.3S-onoff-180-onoff
Mekaaninen elämä		Aika	3000
Yhden kondensaattoripankin luokiteltu virtavirta		A	630
B -B -kondensaattoripankin luokiteltu virtaus B -B -kondensaatiopankki		A	400

◆ Latauskytkimen tekniset parametrit (yksikkö C)

Esine	Yksikkö	Tiedot
Nimellisvirta	A	630
Arvioitu oikosulkuvirta	Se	50
Lyhytaikainen nimellisvirta	Ka/s	20/4
Latauskytkin mekaaninen käyttöikä	Aika	10000
Kuormakytkin sähköikä	Aika	10000

◆ Latauskytkimen tekniset parametrit (yksikkö C)

Esine	Yksikkö	Tiedot
Nimellisvirta	A	125
Nimellis oikosulun taukovirta	Se	31.5
Nimelliskortti oikosulun sulkemisvirta	Se	80
Luokiteltu luovutusvirta	A	3150

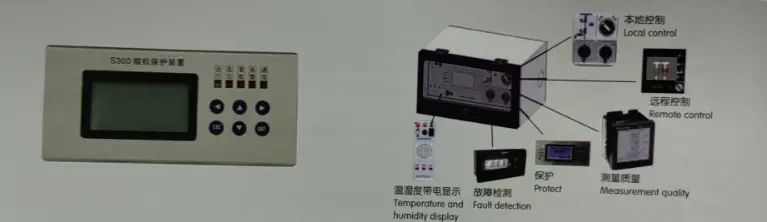

● Korkean jännitteen rengasverkkokaapin älykkyyspääte

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 -sarja korkeajännitteistä rengasverkkokaapista omaksuu multifunktionaalisen älykkään suojan päätelaitteen, joka on KEXR: n kehittämä uuden sukupolven monitoiminen toiminta- ja suojausliittimet, integroimalla älykäs toiminnan ohjaus, ensisijainen piirisimulointi, mikrotietokoneiden relekorjaus, mittaus, lämpötilan ja kosteudenhallinta. Sen ulkonäkö on hieno ja kaunis, mikä yksinkertaistaa kytkinkaapin paneelia, vähentää kiinteän eristyskaapin kokonaistilavuutta, parantaa tehokkaasti ulkoista asennustehokkuutta ja parantaa kytkentälaitteen laatua.
