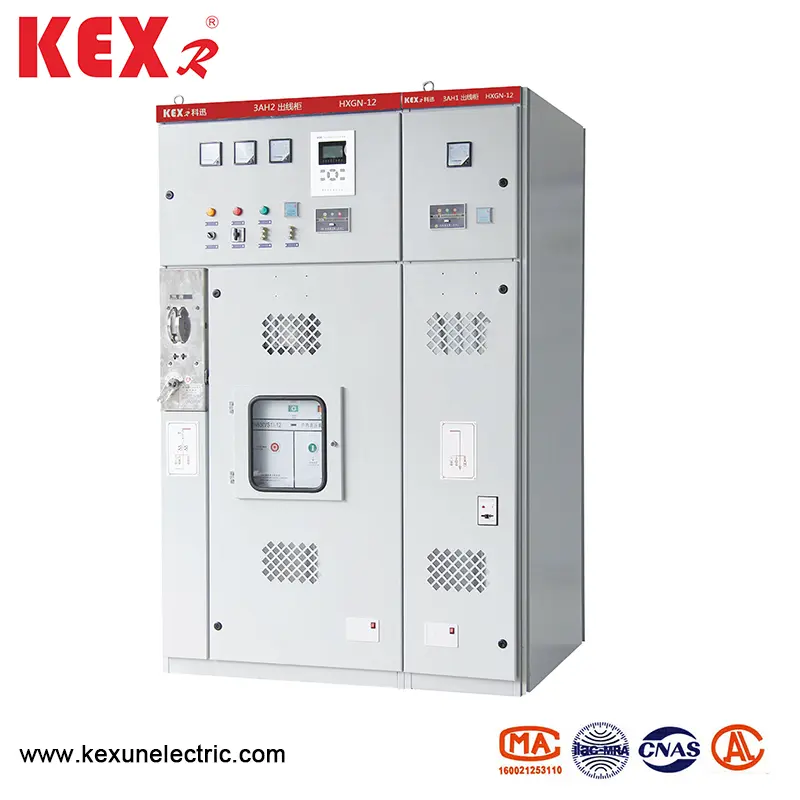

Laatikkotyyppinen AC -metalli suljetun kytkimen laite
HXGN □ -12 -laatikkotyyppinen AC-metalli Suljettu kytkinlaite on rengasverkkokaappi, jonka Kexun on erityisesti tuottanut Kiinassa tehdassa, joka soveltuu 50Hz: n ja 10 kV: n murtokuormitukseen ja oikosulku- ja sulkemiseen oikosulkuvirtaan, sillä on "5-todisteet", voimakas täydellisyys, pieni tilavuus ja ilman tulipalo- ja räjähdysvaaraa.
Malli: HXGN □ -12
Tuotemerkki: Kexr
Malli: HXGN □ -12
Tuotemerkki: Kexr
● Käyttöolosuhteet
▶ Ympäristön lämpötila: -10 ~ 4 ℃
▶ Korkeus: Alle 1000 metriä
▶ Päivittäinen keskimääräinen kosteus: alle 95%
▶ Kuukauden keskimääräinen kosteus: alle 90%
● Päärakenne ja ominaisuudet
▶ Laatikon tyyppinen AC-metalli Suljettu kytkinlaite hitsataan korkealaatuisella kulmateräksellä.

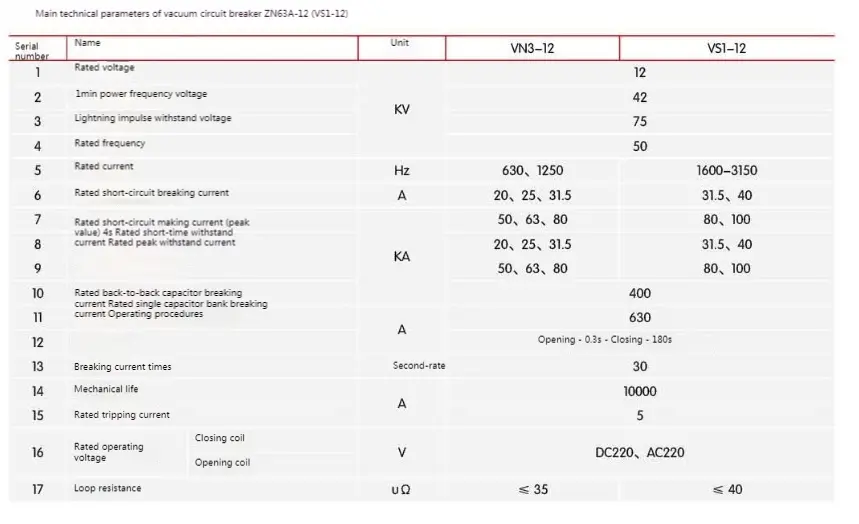

▶ Katkaisijahuone sijaitsee kaapin keskimmäisessä (alemmassa) osassa, mikä on kätevää asentaa, virheenkorjausta ja huoltoa varten. Zn63a (VS1-12) -katkaisinta on varustettu vakiona, ja henkilökohtaisen turvallisuuden varmistamiseksi tarjotaan paineenvapautuskanava.
▶ Edistynyt ja luotettava pyörivä katkaisin voi tulla turvallisesti katkaisijahuoneeseen huoltoa varten, kun pääväylä on elävä. Edistyneen ja luotettavan kiertävän katkaisin voidaan kytkeä turvallisesti päälle, kun pääväylä on sähköinen. Tienvarusteenhuone.
▶ Koko laatikkotyyppisen AC -metalli suljetun kytkimen laitteen suojataso on IP2X
▶ Varustettu luotettavalla ja täysin toiminnallisella pakollisella mekaanisella lukituslaitteella, joka voi täyttää "viiden varotoimenpiteen" vaatimukset yksinkertaisesti ja tehokkaasti.
▶ Onko luotettava maadoitusjärjestelmä.
▶ Ovessa on havaintoikkuna, joka voi selvästi tarkkailla kaapin komponenttien toimitilaa.
▶ Saapuvat ja lähtevät kaapelit ovat alhaisemmat kuin kaapin pohjan etuosa, mikä on kätevä käyttäjien yhteyden muodostamiselle.

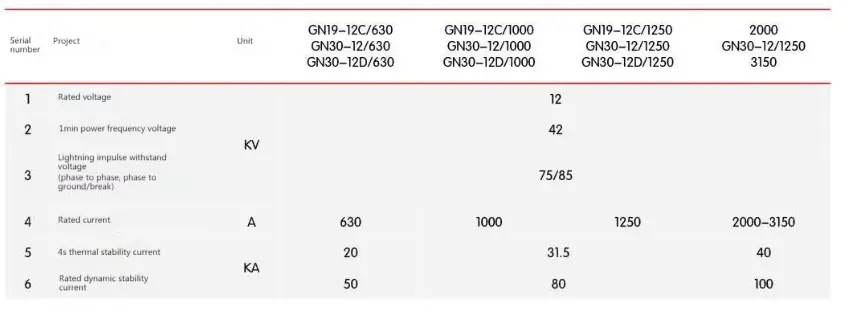

◆ Eristyksen tekniset parametrit
● HXGN: n pääkäyttö- ja laajuussovellus
HXGN □ -12 Tyyppilaatikkotyyppinen AC-metalli Suljetun kytkimen laite sopii sisätilojen asentamiseen 3,6-12KV kolmivaiheinen AC 50Hz yksiväyläosa. Laitetta käytetään sähköenergian vastaanottamiseen ja jakeluun, ja sillä on piirin ohjaamisen ja suojaamisen toiminnot. Ja sitä voidaan soveltaa erityyppisiin voimalaitoksiin, sähköasemiin, teollisuus- ja kaivosyrityksiin ja korkeisiin rakennuksiin. Rakennukset ja muut paikat voidaan yhdistää myös rengasverkkokaappeihin, joita käytetään avaus- ja sulkemisasemissa.
● HXGN: n tärkein tekninen parametri □ -12 Tyyppinen laatikkotyyppinen AC-metalli Suljettu kytkinlaite
|
Määrä |
Esine |
Yksikkö |
Tiedot |
||||
|
1 |
Nimellisjännite |
KV |
12 |
||||
|
2
|
Eristysjännite |
1 minuutin tehotaajuus kestää jännitettä |
Vaihtoehtoinen maa |
42 |
|||
|
Eristää |
48 |
||||||
|
Salaman impulssi kestää jännitteen （Vaihtoehtoinen ， maa ， eristä tauko） |
75/85 |
||||||
|
3 |
Nimellistaajuus |
Hz |
50 |
||||
|
4 |
Pääväylän nimellisvirta |
A |
750 |
1250 |
2000-3150 |
||
|
5 |
Haaraväylän nimellisvirta |
630 |
1000 1250 |
2000-3150 |
|||
|
6 |
4S tasainen virta |
Se |
20 |
31.5 |
40 |
||
|
7 |
Arvioitu tasainen virta |
50 |
80 |
100 |
|||
|
8 |
Pääpiiri |
|
＜ 300 |
||||
|
9 |
IP -tutkinto |
|
IP2X |
||||
|
10 |
Vaiheen välinen etäisyys |
mm |
165 |
210 |
230 |
||
|
11 |
Yleiset mitat (leveys, syvyys ja korkeus) |
750*1000*1885 |
|||||
