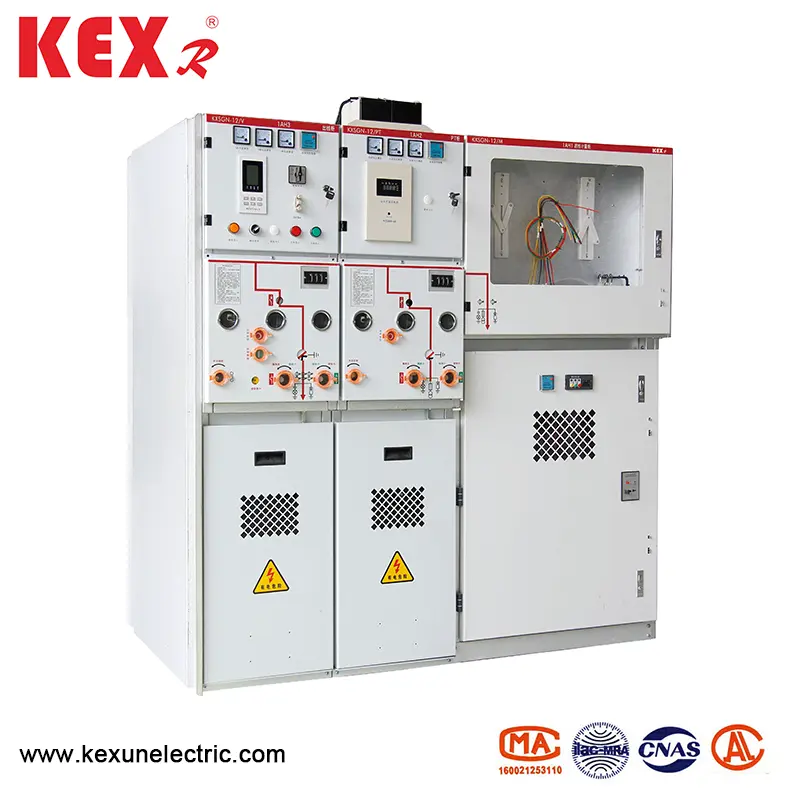

Kiinteä eristetty suljettu keskijännitekytkinlaite

Kexun on toimittaja, joka on erikoistunut voimansiirto- ja muunnoslaitteiden tuotantoon Kiinassa. Solideristetty suljettu keskijännitekytkimen laite on yksi KEXR: n päätuotteista. Se käyttää pääeristysväliaineena kiinteää eristysmateriaalia, joka tarjoaa täydellisen sarjan ratkaisuja sähköverkkojen päivittämiseen ja jakelukäyttäjiin.
Malli: KXSGN-12
Tuotemerkki ： kexr

Lähetä kysely

Tuotteen Kuvaus

● Tuotteen yleiskatsaus

KXSGN-12-kiinteän eristetyn suljetun keskijännitekytkimen laitteiden laitteissa on monia järjestelmiä, kuten katkaisijan suojaa, muuntajan suojausta, kuormanohjausta, sulakeyhdistelmän sähköä, PT-virtalähdettä, väylän kytkimen nostamista ja niin edelleen. Tätä tuotetta voidaan käyttää sähköjärjestelmän rengasverkon jakelulaitteina, ja sitä voidaan käyttää myös energianjakelulaitteina teollisuus- ja kaivosyritysten kaupunkien rakentamisessa, monitoiminnan ja monipuolisuuden ominaisuuksilla.

Kiinteät eristetyt suljetut keskijännitekytkimen laitteet omaksuvat kiinteän eristysmateriaalin pääeristönä, tyhjiökatkaisinta, johtavaa yhteyttä, katkaisinta, maadoituskytkin, pääväylän, haaraväylän ja muut pääpiirit käärittynä ja pakattuna kiinteällä eristävällä väliaineella yhteen tai useisiin moduuleihin tietyillä toiminnoilla, jotka voidaan yhdistää tai laajentaa uudelleen ja jolla on täysi eristys ja tiukka.

● Käyttöolosuhteet

Ympäristön lämpötila ： -45 ~ 40 ℃

Max -korkeus ： 4000m

Max päivittäinen keskilämpötila ： 35 ℃

Max päivittäinen kosteus ： 95%

MAX kuukausittainen kosteus ： 90%

Max Seisma intensiteetti ： Luokka 8

HUOMAUTUS ： Kiinteä eristetty suljettu keskijännitekytkinvarusteet tulisi asentaa paikkaan ilman tulipaloa, räjähdyksiä ja väkivaltaista tärinää.

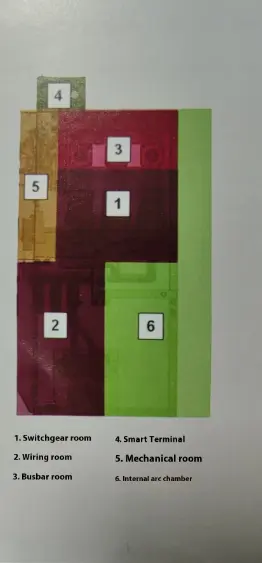

● välikapparakenne

Solid Insulated Closed Medium Voltage Switch Equipment

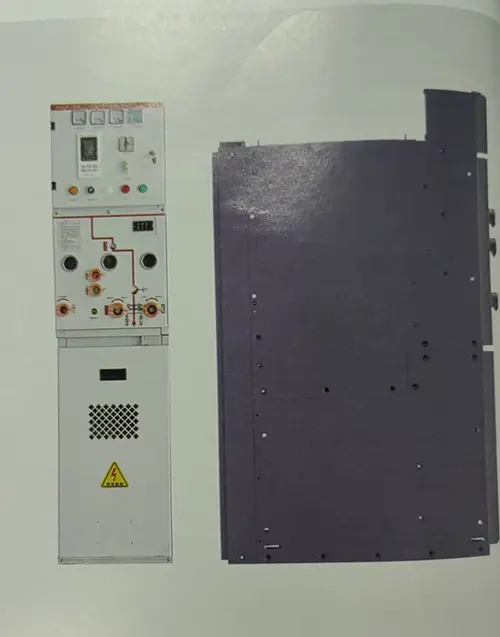

● Kiinteän eristetyn suljetun keskijännitekytkimen laitteen ääriviivat

Solid Insulated Closed Medium Voltage Switch Equipment

◆ Pienempi eristystyyppi

Suunnitelma	Kaapin leveys	Kaapin syvyys	Kaapin korkeus	Ylin suojaus
PT saapuva linja	450	940	1500	Kasvaa 200
Saapuva ja ääriviiva	375	940	1500	Kasvaa 200
Kytkentäkytkin	375	940	1500	Kasvaa 200
Yhdistäminen	375	940	1500	Kasvaa 200
Bisar -nosto	375	940	1500	Kasvaa 200
Perinteinen mittaus	750	940	1500	Kasvaa 200
Kompakti mittaus	375	940	1500	Kasvaa 200
Virtalähde PT	450	940	1500	Kasvaa 200
Ohjaus- ja suojausasema	375	940	1500

◆ Yläeristystyyppi

Suunnitelma	Kaapin leveys	Kaapin syvyys	Kaapin korkeus	Yläpiirteet
PT saapuva linja	450	940	1800	Syventyä 260
Saapuva ja ääriviiva	425	940	1800	Syventyä 260
Kytkentäkytkin	425	940	1800	Syventyä 260
Yhdistäminen	425	940	1800	Syventyä 260
Bisar -nosto	425	940	1800	Syventyä 260
Perinteinen mittaus	750	940	1800	Syventyä 260
Kompakti mittaus	425	940	1800	Syventyä 260
Virtalähde PT	450	940	1800	Syventyä 260
Ohjaus- ja suojausasema	375	940	1800

● Tekninen parametri

◆ Kytkimen tekniset parametrit

Esine			Yksikkö	Tiedot
Nimellisjännite			KV	12
Nimellistaajuus			KV	50
Nimellisvirta			KV	630	1250
Eristysaste	Tehotaajuus kestää jännitteen （ud） 1 minuuttia	Tauko	A	48
		Vuorotellen	A	42
		Suhteellinen maa	A	42
	Salaman impulssi kestävät jännitettä （ylös）	Tauko	A	85
		Vuorotellen	A	75
		Suhteellinen maa	A	75
Nimellis oikosulun rikkoutumisvirta （1Sc）			A	25	31.5
Lyhytaikainen nimellisvirta （4s）			Se	25	31.5
Nimellispiikki kestää virran （1p）			Se	63	80
Nimellis oikosulun sulkemisvirta （Peak） (1MA)			Se	63	80
Kotelon suojausluokka			Se	IP4X
Toimintamenetelmä			Aika	Jousenergian varastointityyppi

◆ Eristetyn maadoituskytkimen tekniset parametrit

Esine			Yksikkö	Tiedot
Nimellisjännite			KV	12
Nimellisvirta			A	630	1250
Lyhytaikainen nimellisvirta （4s）			Se	25	31.5
Nimellishuippu kestää virran				63	80
	Tehotaajuus kestää jännitteen （ud） 1 minuuttia	Vaihe ja maa	KV	42
		Tauko		48
	Nimellis salaman impulssi kestävät jännitettä （ylös）	Vaihe ja maa	KV	75
		Tauko		85
Kiskoituksen mekaaninen käyttöikä (on-off)			Aika	3000
Maadoituskytkimen mekaaninen käyttöikä (maasta)			Aika	3000
