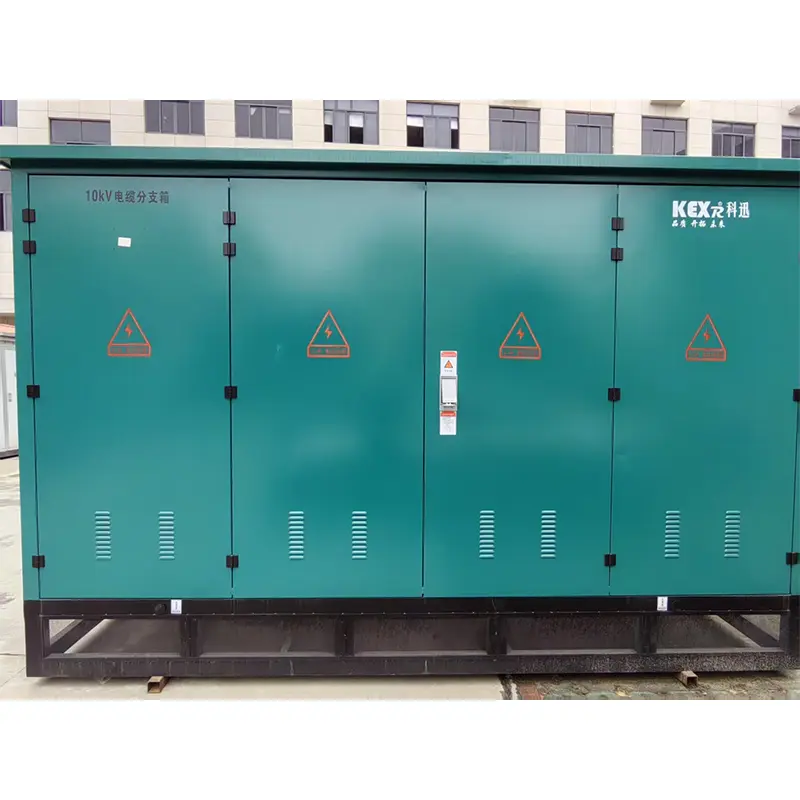

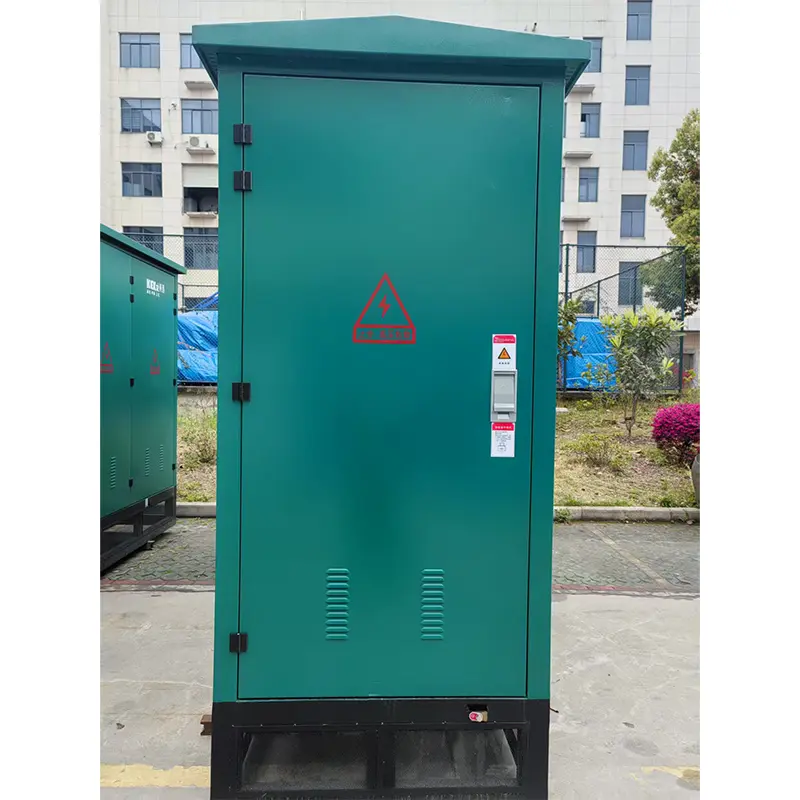

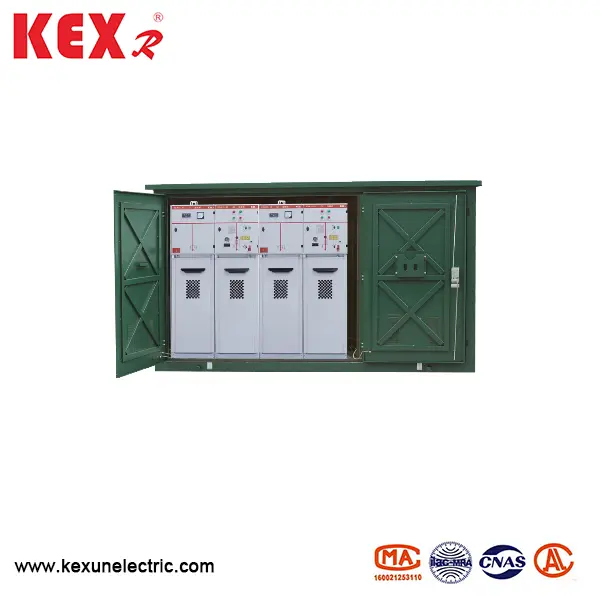

Latauskytkimen kaapelin haaralaatikko

● Tuotteen yleiskatsaus

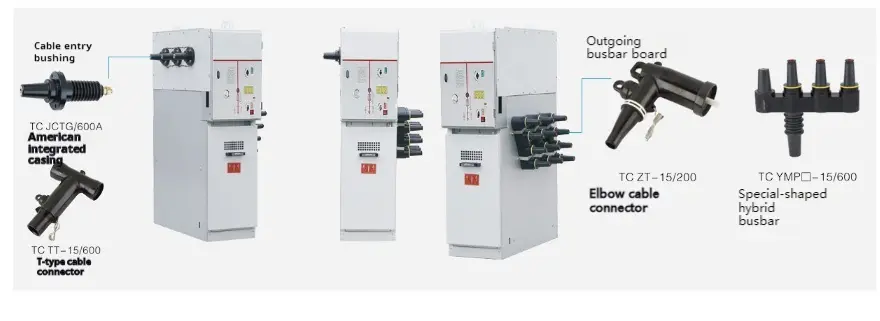

DFW-kuormituskytkimen kaapelihaara-laatikko on koottu kolmen aseman SF6-kuormituskytkimellä, ja vasemman ja oikean saapuvien ja lähtevien linjojen kekseliäellä erotuksella, minimaalisella rakennesuunnittelulla ja vahvin kaapelin konfigurointitoiminnolla on jopa 8 saapuvaa ja lähtevää linjaa. Haaralaatikko ei vain säilytä perinteisen Tap -laatikon etuja, vaan sillä on myös joitain etuverkkokaapin etuja, joten se on ihanteellinen laite kaupunkiverkon jälleenrakentamiseen. Pieni koko, ylläpitovapaa, hyvä tekninen talous, korkea luotettavuus, yksinkertainen asennus ja kätevä käyttö. Kaapelin haaralaatikko SF6-kuormituskytkimellä on karakterisoitu siinä, että laatikossa on kolme osastoa, joista yksi on suljettu, ja suljettu osasto on täytetty mikropaineistetulla rikki-heksafluoridikaasulla, jossa useampi kuin yksi ryhmä kuoria sammutetaan samanaikaisesti. Kuormituskytkimen käyttömekanismi sijaitsee käyttölaitteessa, ja kaapeliosastossa on kaapelit ja kaapelitnaalit, ja kaapelit liittimet on kytketty kuormakytkimeen. Kuormituskytkimen suljetun lokeron kuormituskytkimet ovat kiertotaulukon dynaamisia ja staattisia kosketustyyppikytkimiä, ja kunkin kuormituskytkimen pyörivä akseli kiinnitetään symmetriseen sektoriin akselin ympärille kolmella kerroksella. Kaapelitilan kaapelit on ryhmitelty kolmeen vaiheeseen, ja kunkin ryhmän kolme kaapeliterminaalia jaetaan rinnakkain ja vuorotellen alaspäin. Jokainen kaapeliterminaali on kytketty pystysuunnassa kaapelipaaluviivaan, ja kolme kaapelipaaluviivaa ovat yhdensuuntaiset toistensa kanssa. Suljetussa osastossa on paineenalennusputki.

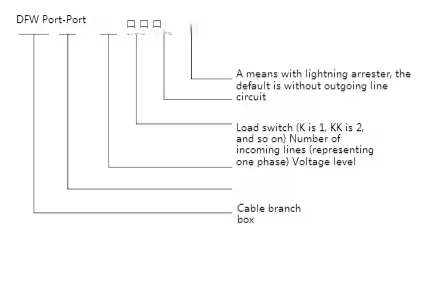

● Malli merkitys

● Tekninen parametri

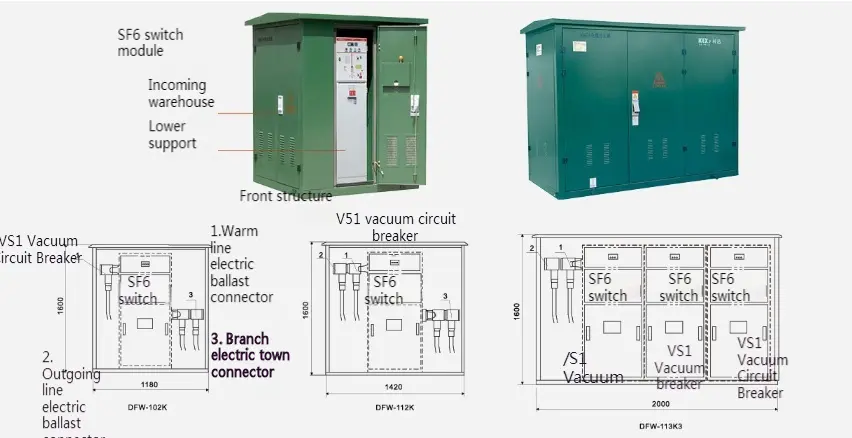

● Kaavion ääriviivat

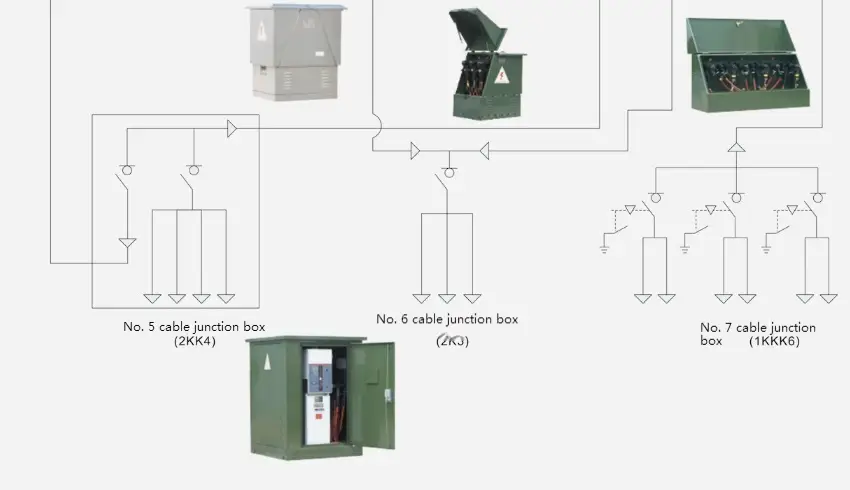

● Tyypillinen johdotuskaavio kaavio

● Kaavio kaavio kaapelin haaralaatikko SF6 -kuormituskytkimellä

● Latauskytkimen kaapelin haaralaatikko tyhjökuormituskytkimellä (tyhjiökatkaisija)

Hyväksy kotimaisen korkealaatuisen tyhjiökuormituskytkimen kokoonpanon, erota taitavasti vasemman ja oikean saapuvien ja lähtevien linjojen, pienin rakennesuunnittelu, vahvin kaapelin kokoonpanotoiminto ja saapuvat ja lähtevät linjat voivat saavuttaa 8 kanavaa. Haaralaatikko ei vain säilytä perinteisen Tap -laatikon etuja, vaan sillä on myös joitain etuverkkokaapin etuja, joten se on ihanteellinen laite kaupunkiverkon jälleenrakentamiseen. Pieni koko, ylläpitovapaa, hyvä tekninen talous, korkea luotettavuus, yksinkertainen asennus ja kätevä käyttö. Kaapelin haaralaatikko tyhjiökuormituskytkimellä (tyhjiökatkaisinta) on karakterisoitu siinä mielessä, että laatikossa on kolme osastoa, joista yksi on suljettu ja kuormituskytkimen käyttömekanismi sijaitsee aivan haaralaatikon edessä, mikä voi toteuttaa manuaalisen tai sähköisen toiminnan. Kaapelitilassa on kaapelipanoksia ja kaapelitliittimiä, ja kaapelit liittimet on kytketty kuormakytkimeen. Kaapelitilat voidaan suojata sulakkeilla, jos suunnittelujärjestelmä vaaditaan, ja suunnittelujärjestelmä on monipuolinen, mikä voi toteuttaa telemetrian, kaukosäätimen ja kaukosäätimen toiminnot.

◆ Tekninen parametri

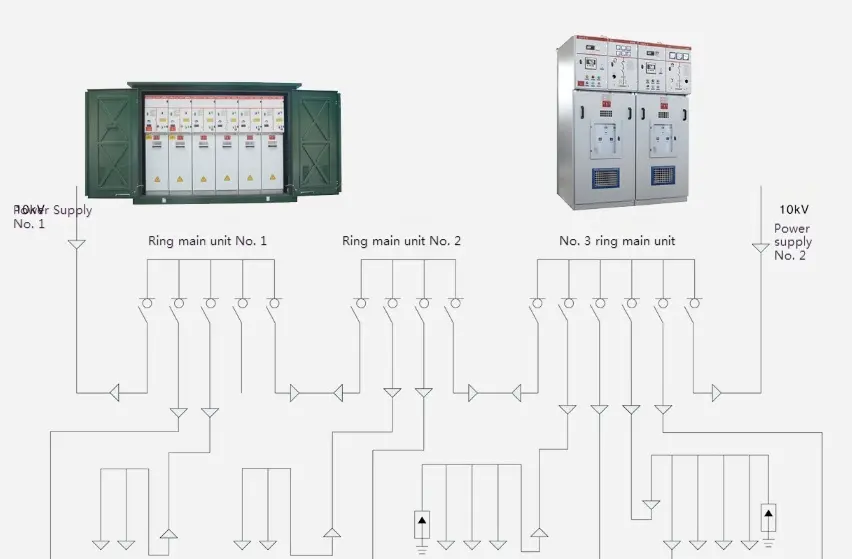

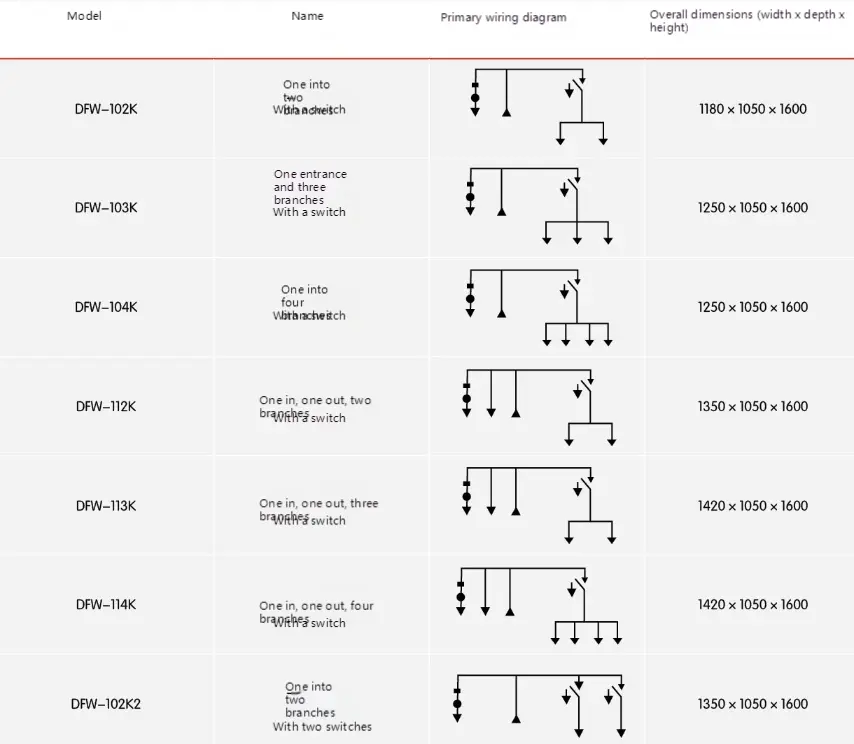

● Tyypillinen ensisijainen järjestelmäkaavio
