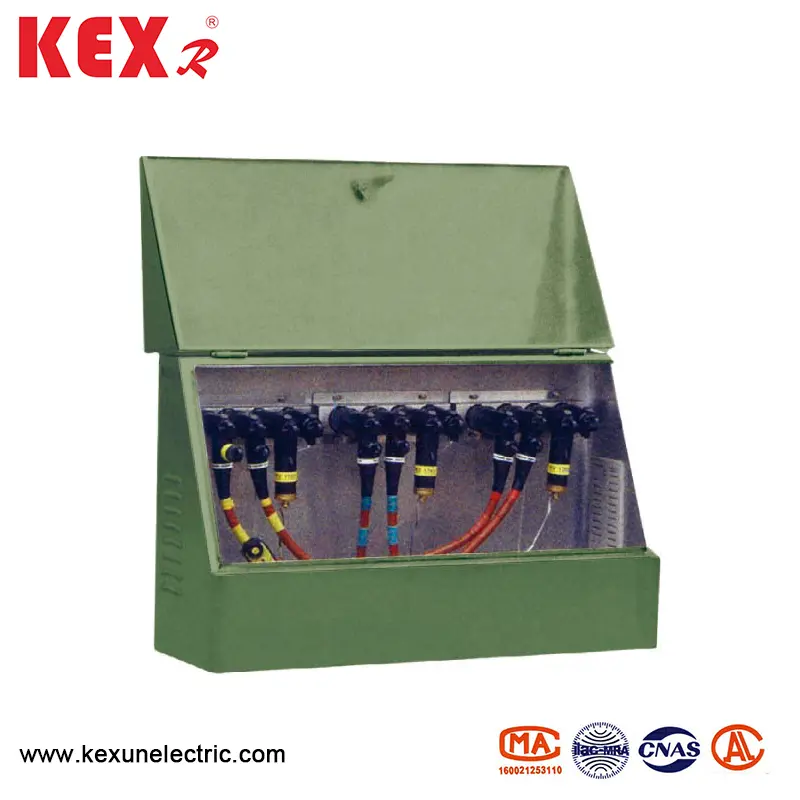

25 kV American Cable Branch Box
Kexunin tuottamalle 25 kV: n amerikkalaiselle kaapelihakealle on ominaista yksisuuntainen oven avaus ja poikittainen monisuuntainen väyläpalkki, jolla on ilmeisiä etuja, kuten pieni leveys, joustava yhdistelmä, täydellinen eristys ja täydellinen tiivistys. Nimellisvirran mukaan se voidaan yleensä jakaa 600A -pääpiiriin ja 200A -haarapiiriin. 600A: n pääpiiri on kytketty kiinteästi ruuvipuleilla; 200A-haarapiiri ottaa käyttöön plug-in-liiton, ja se voidaan kytkeä ja irrottaa pistorasialla kuormalla.
Malli: DFW
Tuotemerkki: Kexr
Malli: DFW
Tuotemerkki: Kexr
● Käyttöolosuhteet
25 kV: n amerikkalainen kaapelihaara -laatikko soveltuu käytettäväksi seuraavissa olosuhteissa.
▶ Ympäristön lämpötila: välillä -30 -40 ℃
▶ Tuulen nopeus: alle 34 m/s (alle 700PA)
▶ Kosteus: Päivittäinen keskimääräinen kosteus alle 95%; kuukausittainen keskimääräinen kosteus alle 90%
▶ Iskunkestävä: Vaakakiihtyvyys on enintään 0,4 m/s ja pystysuuntainen kiihtyvyys on enintään 0,15 m/s.
▶ Asennuskohdan kallistus: alle 3 °
▶ Asennusympäristö: DFW -tyypin 25 kV amerikkalaisen kaapelihaararaatikon ympäröivää ilmaa ei pidä ilmeisesti saastuttaa syövyttävällä, palavalla kaasulla, vesihöyryllä jne., Ja asennuspaikalla ei ole väkivaltaista tärinää.

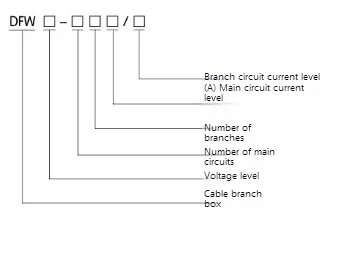

● Malli merkitys
● Tekninen parametri
|
Esine |
200a (sivukonttori) |
600A (pääverkko) |
|
Nimellisjännite |
15 kV |
15/25 kV |
|
Nimellisvirta |
200a |
600a |
|
Lyhytaikainen nimellisvirta |
16KA/s |
40Ka/s |
|
1 minuutin työtaajuus kestää jännitettä |
42 kV |
42 kV |
|
15 minuutin tasavirta kestää jännitettä |
53 kV |
78 kV |
|
Valaistus impulssi kestää jännitteen |
96 kV |
125 kV |
|
Vähimmäiskoronan alkamisjännite |
11KV |
19 kV |
● Esimerkki 25 kV: n amerikkalaisen kaapelin haararuudusta

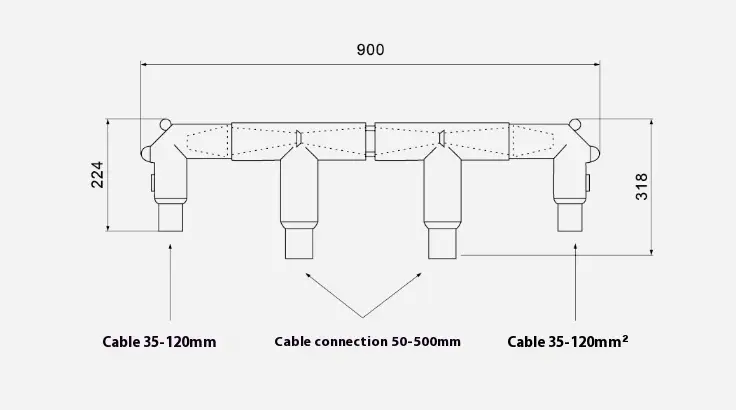

Jos 25 kV: n amerikkalaista kaapelialaatikkoa ei voida sijoittaa sivuston rajoituksen vuoksi, se voidaan yhdistää suoraan kaapeliliitoksilla useiden kaapelin haarojen muodostamiseksi (väyläpalkkeja ei tarvita, ja liitäntämenetelmä on esitetty seuraavassa esimerkissä) ja asetetaan kaapelin kaivoon tai muihin paikkoihin. Esimerkki 1 Jokainen neljän saapuvan ja lähtevän viivan ryhmä (2 × 600A+2 × 200A) koostuu kahdesta T-II-kaapeliliittimestä, kahdesta kyynärpäähkistimestä ja väliliitoksesta. T-ⅱ-kaapeliliitin 200a on kytketty kyynärpään liittimeen (toinen puoli on kytketty kaikkiin eristettyihin oksidien pysäyttämiseen).
Katso alla olevasta kuvasta koon esimerkkejä ：

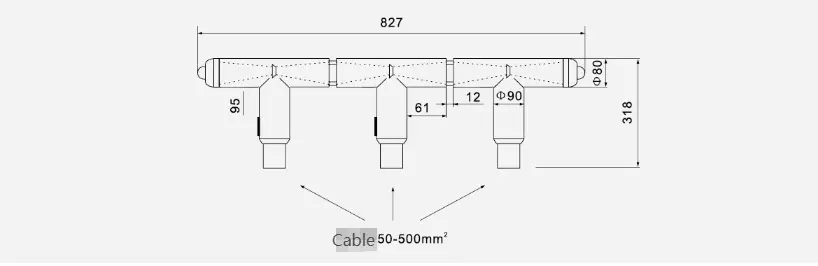

Esimerkki 2 Kolme käyttölinjaa (3x600A) Jokainen vaihe koostuu kolmesta T-muotoisesta kaapeliliittimestä ja kahdesta väliliittymäliittimestä. Katso alla olevasta kuvasta mitat ja esimerkit:

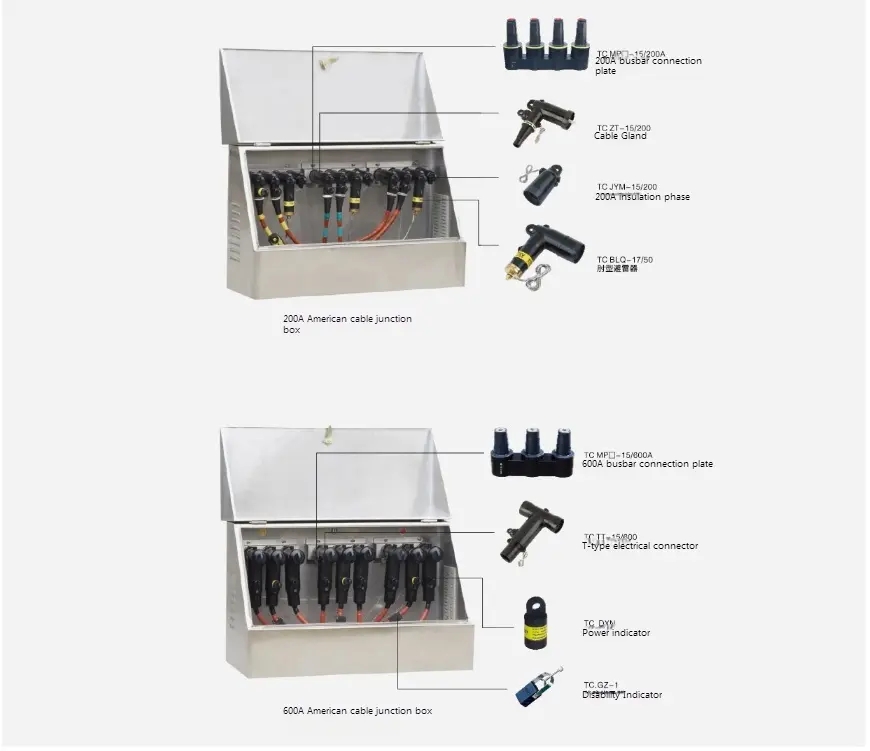

● Esimerkki kaavio
