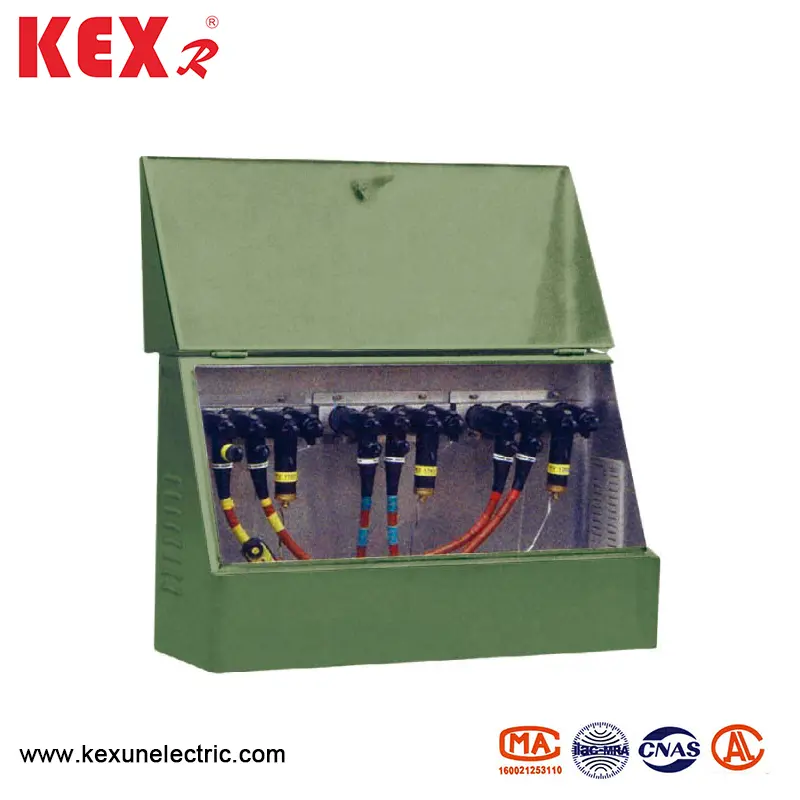

15 kV American Cable Branch Box

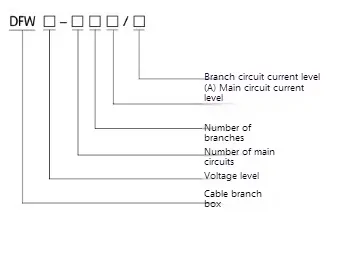

● Numerointi Kuvaus

● DFW -tyypin 15 kV amerikkalaisen kaapelin haara -laatikkoominaisuudet

◆ Suunnitteluominaisuus

▶ Yleinen laatikon suunnittelu: Kaikki kaapeliliittimet, kytkimet ja muut komponentit on integroitu metallilaatikkoon, kompakti rakenne ja pieni tila -ammatti.

▶ Matala modulaarisuus: Verrattuna eurooppalaiseen haara -laatikkoon, American Branch -laatikossa on heikko laaja, ja se ottaa yleensä kiinteän määrän piirejä (kuten 2 ~ 6 piiriä).

▶ Metallikuoren suojaus: Laatikko on pääosin valmistettu ruostumattomasta teräksestä tai galvanoidusta teräksestä, ja suojataso on yleensä IP54 (pöly- ja roisketenkestävä), ja jotkut huippuluokan mallit voivat saavuttaa IP65: n.

◆ Kaapeliyhteystila

Amerikkalaisten kaapelitarvikkeiden käyttäminen

▶ 15 kV American -kaapelihaara -laatikko Käytä irrotettavaa liitintä (Loadbreak Connector), kuten 200A tai 600A -kyynärpistotulppa, live -tulpan tukemiseksi (erityinen käyttötanko vaaditaan).

▶ Kaapelin liitokset ovat täysin eristettyjä tai puoliksi eristettyjä, ja jotkut elävät osat voivat paljastaa, joten on välttämätöntä tehdä yhteistyö eristävien suojakattojen kanssa.

▶ Soveltuu monille kaapeleille: kuparikaapeli tai alumiinikaapeli tuetaan, ja poikkileikkaus vaihtelee yleensä välillä 50 mm - 500 mm.

◆ Turvallisuus ja suojaava suorituskyky

▶ DFW -tyypin 15 kV American -kaapelihaara on täysin suljettu rakenne: Vähennä ulkoisia ympäristövaikutuksia ja vähennä sähköiskun riskiä.

▶ Sisäänrakennettu suojaus (valinnainen): Estä ylijännitteen isku ja suojaa kaapeleita ja laitteita.

▶ Vianneristystoiminto (jotkut mallit): varustettu flip-flop- tai LED-vian ilmaisimella, joka on kätevää löytää vikapiste nopeasti.

◆ Sopeutumiskyky ympäristöön

▶ Vahva säänkestävyys: 15 kV amerikkalainen kaapelialuslaatikko Se sopii työympäristöön -30 ℃ ~+50 ℃ ja sopii pitkäaikaisiin ulkoiluun.

▶ Korroosionestokäsittely: Laatikon rungon pinta ruiskutetaan muovi-, galvanoitujen ja muiden prosessien kanssa suolakeskeisen ja korroosion kestämiseksi.

◆ Asennus ja huolto

▶ Kätevä asennus: Yleensä seinälle kiinnitetty tai lattialle asennettava asennus, joka sopii kapeisiin tiloihin.

▶ Yksinkertainen huolto: Täysin suljettu muotoilu, pohjimmiltaan huoltovapaa, on tarkistettava vain niveltila säännöllisesti.

▶ Live-Line-toiminto (jotkut mallit): Käytä erityistä eristävää käyttötangoa kytkemiseen ja pistorasiaan varten, jotta voidaan vähentää sähkökatkoksen ajan.

◆ Rajoitukset

× Huono skaalautuvuus: silmukoiden lukumäärä on kiinteä, ja laitteet on vaihdettava myöhempää kapasiteetin laajenemista varten.

× Matala suojataso: Jotkut mallit eivät ole yhtä pölykestävää ja vedenpitäviä kuin eurooppalaiset haaralaatikot.

● DFW -tyypin 15 kV: n amerikkalaisen kaapelin haara -laatikkon tekninen parametri

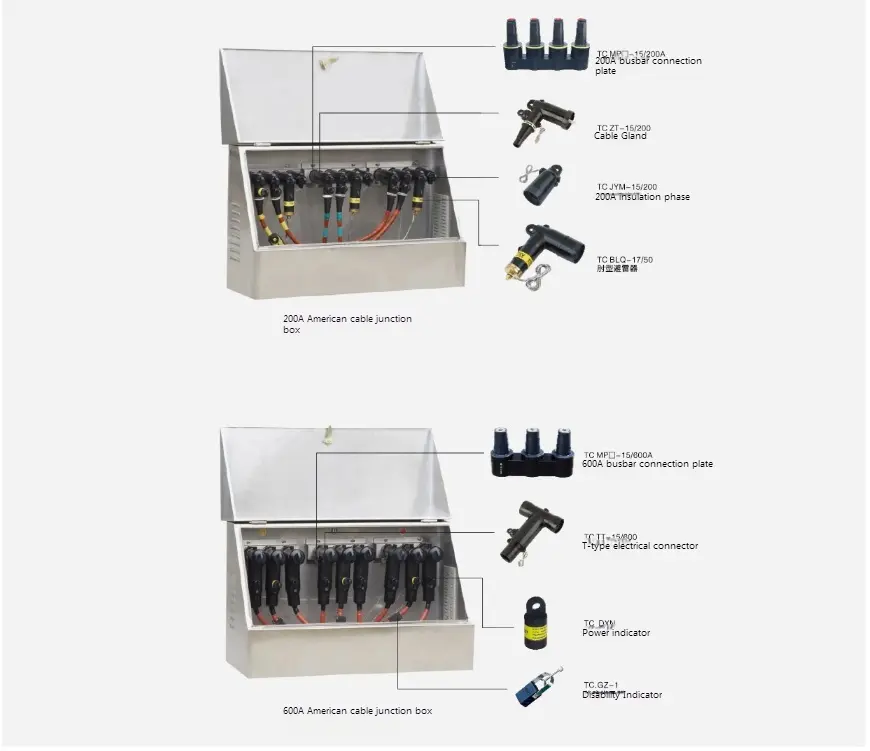

● Esimerkki DFW -tyypin 15 kV amerikkalaisen kaapelin haararakenteen rakenteesta

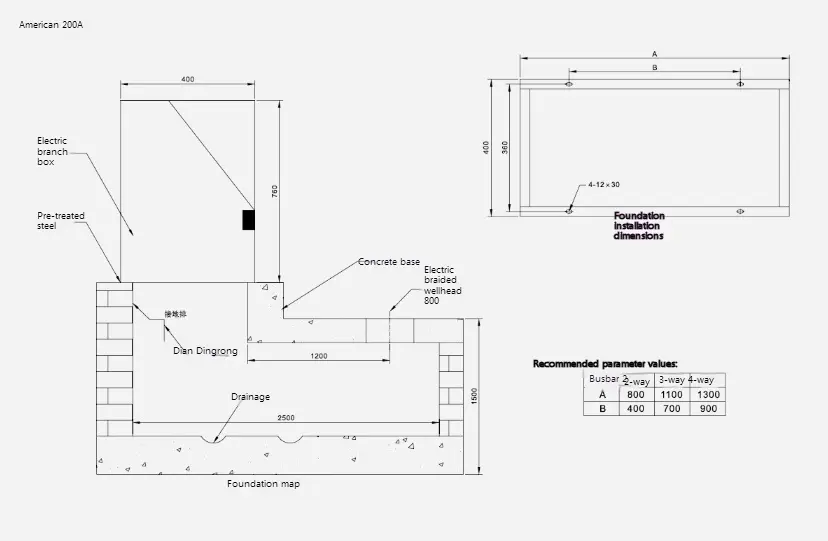

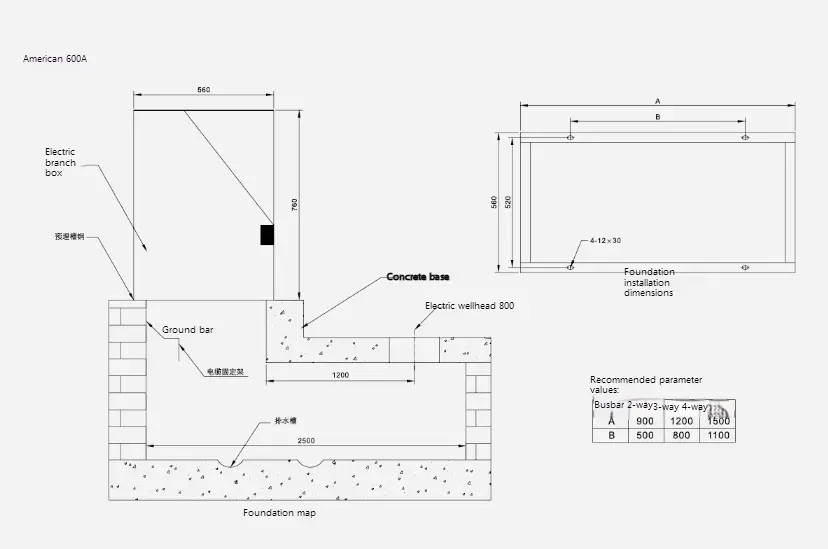

● DFW -tyyppi 15 kV American Cable Branch Box -säätiörakenne
