Hartsi eristetty kuivatyyppinen muuntaja

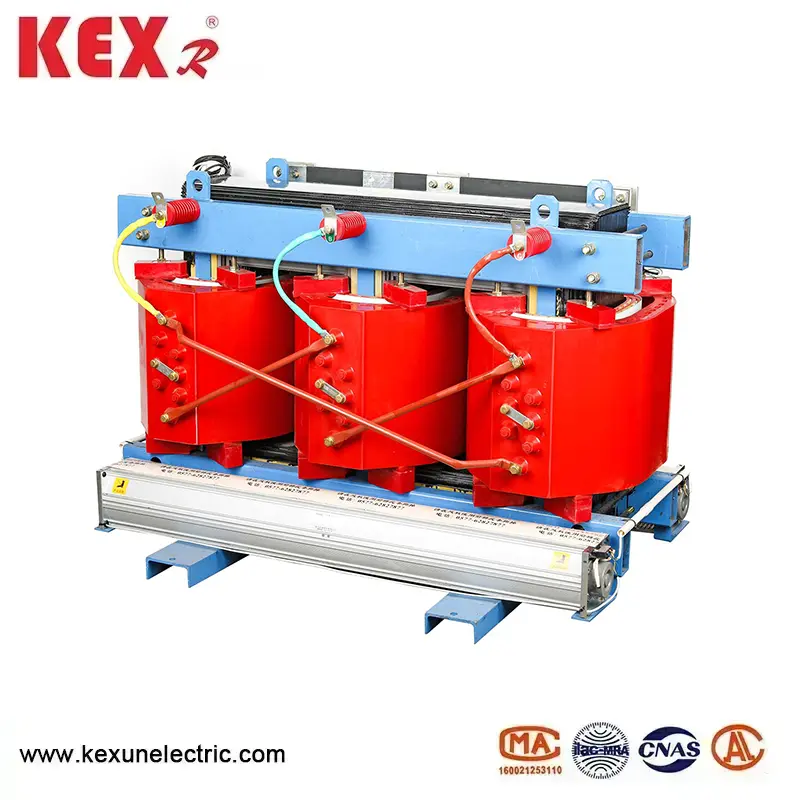

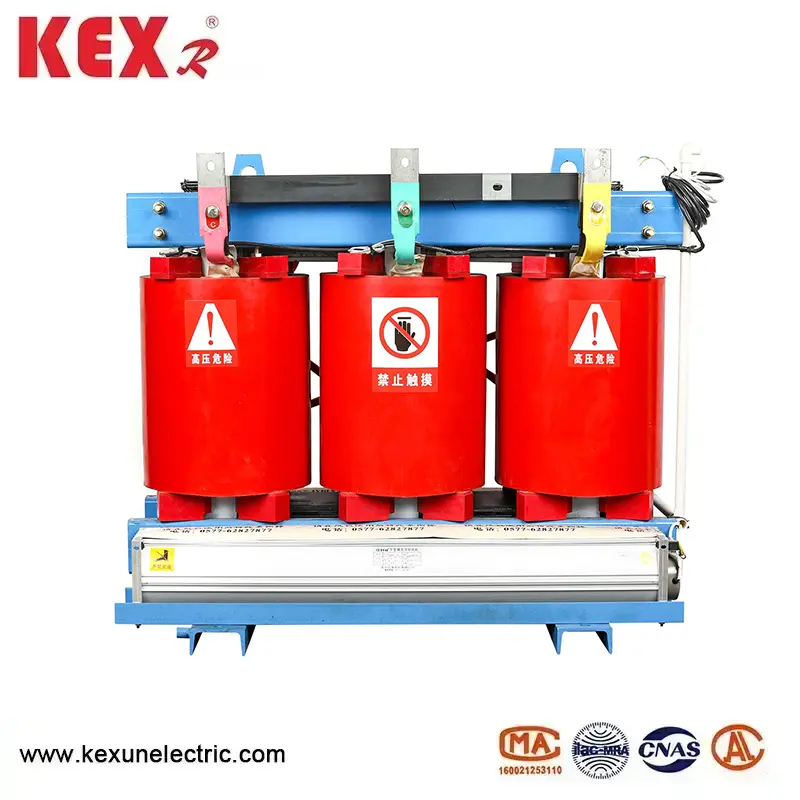

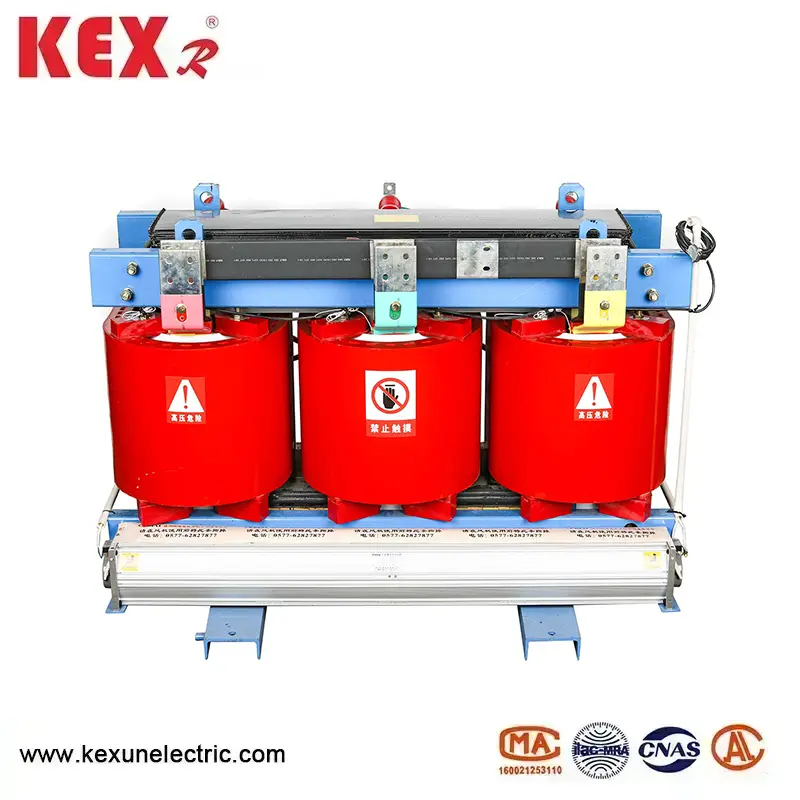

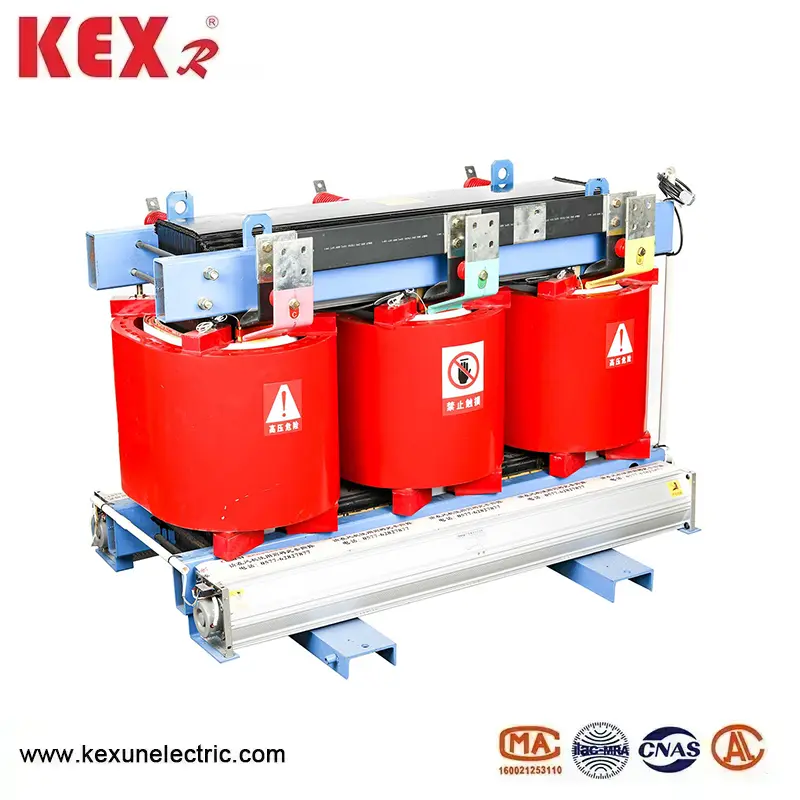

● SCB10-tyyppisen hartsi-eristetyn kuivatyyppisen muuntajan komponentit

◆ Hartsin eristetyn kuivatyyppisen muuntajan ydin

Raudan ydin on valmistettu tuontituista korkealaatuisista kylmänvalvotetuista piisäterälevyistä, joilla on täysin kalteva nivelrakenne. Ydinpylväs on sidottu F-luokan ei-kudotulla liima-teipillä, ja rautaydin pinta on kapseloitu epoksihartsilla vähentämään kuormituksen menettämistä, kuormittamatonta virtaa ja rautaydinmelua, puristimet ja kiinnittimet ovat käyneet erityistä pintakäsittelyä tuotteen ulkonäön laatua.

◆ Matalajännitteen käämi

Hartsi-eristetty kuivatyyppisen muuntajan matalan jännitteen käämi käyttää foliorakenteen, joka ratkaisee aksiaalikulman ongelman, kun käytetään lankakävelyä, mikä tekee käännöksistä tasapainoisempia. Samanaikaisesti kela ottaa käyttöön aksiaalisen jäähdytysilmakanavan, mikä parantaa lämmön hajoamiskykyä. Käämityskerrosten välillä käytetään TDMD -epoksihartsipreg -prepregiä, ja koko kovetetaan ja muodostetaan.

◆ SCB10-sarjan hartsin eristetty kuivajännitekävely

Korkeajännitteinen käämi on tyhjiö, joka on valettu täyteaineiden epoksihartsilla, vähentäen huomattavasti paikallista purkausta ja parantamalla kelan sähkövoimaa. Käämityksen sisä- ja ulkoseinät on arkistoitu lasikuituverkkolevyille, mikä parantaa kelan mekaanista voimakkuutta ja parantaa tuotteen kykyä vastustaa äkillisiä oikosulkuja, Coll ei koskaan halkeile.

◆ Valmistusprosessi

SCB10-tyyppisen hartsi-eristetyn kuivatyyppisen muuntajan kela on haavoitettu tarkkaan käämityslaitteeseen, ja matalan jännitteen käämitys käyttää folion käämitysrakenteen. Kun muuntajan kapasiteetti on suuri, siellä on ilmanvaihtokanava. Käämityksen valmistumisen jälkeen tyhjiökuivaus suoritetaan ja koko kaatamis- ja kovetusprosessia käytetään kokonaan prosessivaatimusten mukaisesti, kaikkia prosesseja on tarkkailtava tiukasti ja mukautettava tilanteen mukaan. Kaatumisprosessi varmistaa, että kelalla ei ole kuplia tai tyhjiä, mikä johtaa muuntajan korkealaatuiseen toimintaan.

◆ Lämpötilanhallintajärjestelmä ja ilmanjäähdytysjärjestelmä

Ristivirtauksen ylhäältä puhaltava jäähdytyspuhallin on otettu käyttöön, jolla on alhaisen kohinan, korkean ilmanpaineen ja kauniin ulkonäön ominaisuudet, mikä parantaa SCB10-tyyppisen hartsi-eristetyn kuivatyyppisen muuntajan ylikuormituskapasiteettia. Lämpötilan hallinta käyttää älykkään lämpötilan säätimen, mikä parantaa muuntajan toiminnan turvallisuutta ja luotettavuutta.

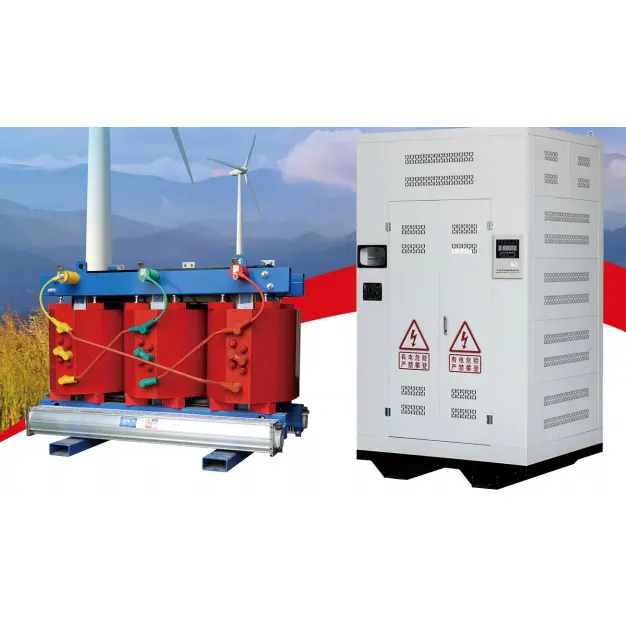

◆ Suojaa kotelo ja lähtöväli

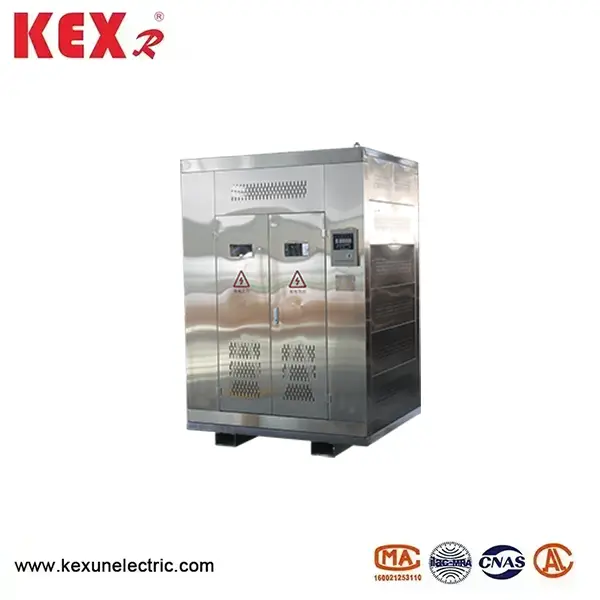

Suojakuori tarjoaa muuntajalle lisävarusteita, joissa on IP20-, LP23 jne. Suojaustasot, kuorimateriaali sisältää kylmän rullatun teräslevyn, ruostumattomasta teräksestä valmistetut levyn jne., Jotta käyttäjät voivat valita, matalajänniteviivat käyttävät myös standardia, sekä käyttäjille tarkoitettuja lähteitä ja ylimpiä linjoja ja erityisiä lähteviä menetelmiä.

◆ Muuntajan lähtevä linjamenetelmä

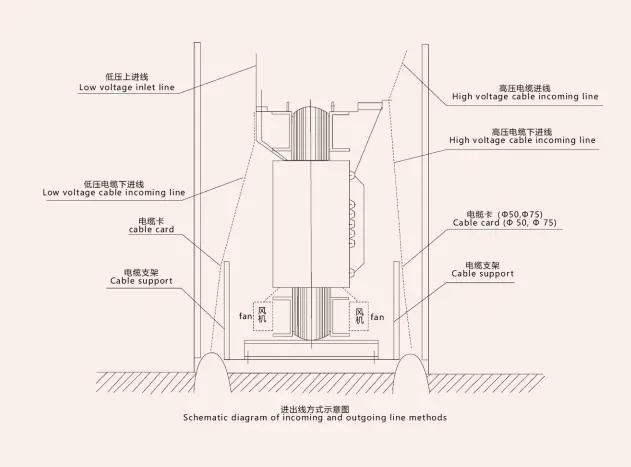

Tavanomaiset lähtevät linjat, standardi suljetut väyläpisarit ja vakiona sivuviivat voidaan valmistaa eri rajapintalomakkeiden mukaisesti, ja myös erityiset lähtevät menetelmät voidaan suunnitella käyttäjän vaatimusten mukaisesti.

◆ Aiheeseen liittyvät standardit ja parametrit

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Nimellinen korkea jännite: 10 (11,10,5,6,6,6,3,6) kv

Nimellisarvoinen jännite: 0,4 kV

Yhteysryhmä: Dyn11 tai Yyno

Korkeajännitehanan alue: + 5 tai + 2x2,5%

Eristystaso: LL75AC35/LI0AC5

Taajuus: 50Hz

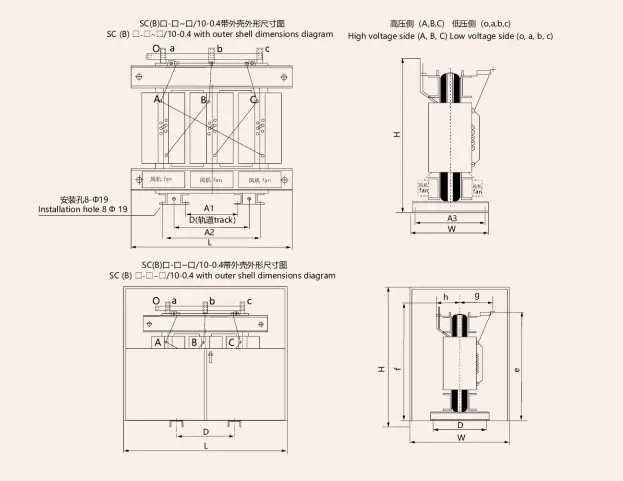

◆ SCB10-tyyppisen hartsi-eristetyn kuivatyyppisen muuntajan ulkonäkö ja asennusmitta

◆ 10 kV SCB10 -tyyppisen hartsi-eristetyn kuivatyyppisen muuntajan tekniset parametrit
