Ympäristöystävällinen kuivatyyppinen muuntaja

◆ SGB10-tyyppisen ympäristöystävällisen kuivatyyppisen muuntajan ydin

Rautaydin on valmistettu tuontiviljasuuntautuneista korkealaatuisista korkean magneettisen johtavuuden piisiteräksistä, jotka on pinottu yhteen. 45 ° Täysin kaltevavelirakenne omaksuu elastisen kiinnityslaitteen käämin ja raudan ytimen väliin, mikä mahdollistaa muuntajan olevan alhainen kuormitushäviö ja melu. Raudan ytimen pinta käsitellään erityisellä tekniikalla, joka ei vain vähennä muuntajan melua, vaan myös estää rautaydin ruostumasta toiminnan aikana. Raudan ydin on modernittisesti kiinnitettynä vetoruuvin ja yläosan ollessa. koko. Käämitys kiinnitetään joustavilla tyynyillä, ja puskurointirakenne voi vähentää käämityksen tärinätasoa ja melua.

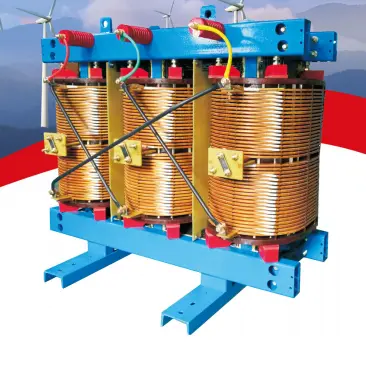

◆ Korkeat ja matalan jännitteen kelat

Korkeat ja matalan jännitteen kelat on valmistettu nomex-eristysmateriaalista ja kyllästetään toistuvasti liuotinvapaan kyllästymismaalilla käyttämällä VPL-tyhjiöpuristuslaitteita, ja sitten paistetaan ja kovetetaan korkeissa lämpötiloissa useita kertoja. Korkeajännitekela omaksuu jatkuvan rakenteen, jolla on korkea mekaaninen lujuus ja hyvät lämmön hajoamisolosuhteet, välttäen korkean välikerroksen välisen jännitteen haittoja, huonoa lämmön hajoamiskyvyä, helppoa lämmön hajoamista ja monen. Sylindristen kelojen alhainen mekaaninen lujuus parantaa siten tuotteen toiminnan luotettavuutta; Matalajännitekäämi käyttää folio- tai pitkittäistutkimusten korkean virran kierrerakennetta. Kyllästävällä kelalla on erinomainen kosteusvastus ja se kestää vaikutuksia tehokkaammin, siinä ei ole halkeamia tai osittaista purkautumista, ja se on helppo kuivata, hajottaa ja kierrättää käyttöikäisen käyttöiän jälkeen, suojaamalla ympäristöä.

◆ Shell

Tarvittaessa Kexun Electric voi tarjota kuoret, joilla on IP20: n tai IP2: n suojaustasot. Kotelon suojaustason LP20 -merkitys on, että kiinteät vieraat esineet, joiden halkaisija on 12 mm, ei saa päästä.

◆ Ylikuumenemisen suoja

Suojatoimenpiteiden toteuttamiseksi kelan ylikuumenemiseen, SGB10-tyyppinen ympäristöystävällinen kuivatyyppinen muuntaja, joka on 315 kVA, on varustettu lämpötilan näytönsuojauslaitteella. Tämä laite käyttää matalajännitekäveliin upotettuja lämpötilan tunnistuselementtejä digitaalisen näyttölaitteen signaalilähteenä. Kun matalan jännitteen käämin lämpötila muuttuu, lämpötilan tunnistamisen digitaalinen näytön instrumentti näyttää uuden lämpötilan arvon ja suorittaa ohjaus- ja hälytystoiminnot tämän lämpötila-arvon perusteella muuntajan suojaamiseksi.

◆ Ylikuormituskapasiteetti

SGB10-tyyppinen ympäristöystävällinen kuivatyyppinen muuntaja omaksuu uuden rakenteen, uudet materiaalit ja uudet prosessit, joilla on hyvät lämmön hajoamisolosuhteet, pitkä lämpöikä ja erittäin vahva ylikuormituskyky, se voi toimia turvallisesti ja luotettavasti pitkään alle 120%: n ylikuormituksen. Vanhassa 23 ympäristössä tuulettimien jäähdytystä ei tarvita ja se voi silti toimia täydellä kuormalla pitkään.

◆ Turvallisuus

SGB10-tyyppinen ympäristöystävällinen kuivatyyppinen muuntaja on suurin nykyään saatavana oleva kuivaturvallisuussuorituskykyinen kuivatyyppinen muuntaja, kaikki eristysmateriaalit ovat kiistattomia, itsensä sammuttavia, myrkyttömiä ja sisältävät vähemmän kuin 10% syttyviä aineita verrattuna epoksi-valettuihin tuotteisiin. He polttavat pitkän ajanjakson 800 'C: n tuottamisen korkean tammistuksen korkean lämpötilan tuottamatta. Epoxy -valettu muuntajat. SG (B) 10 uusi tuote osoittaa erinomaisen suorituskyvyn sovelluksissa, joissa on korkea turvallisuusvaatimukset, kosteat ja kuumat olosuhteet ja huono tuuletus, kuten voima, metro, laiva, kemikaali. ja metallurgiset teollisuudenalat.

◆ Erinomainen kosteudenkestävyys

Nomex "SGB10-tyyppisen ympäristöystävällisen kuivatyyppisen muuntajan eristysjärjestelmä pystyy kestämään kosteuden hyökkäyksen. Edistyneiden VPL-laitteiden ja tyhjiö-kyllästystekniikan parantaminen. U: n tunnistama korkealaatuista kyllästysmaalia voi toimia jatkuvasti pitkään aikaan, kun lämpötilassa on 180 'C ja Nomex® -paperi, on täysin impregnoituneella impyyntörungolla.

◆ Pienempi tilavuus ja kevyempi paino

SGB10-tyyppinen ympäristöystävällinen kuivatyyppinen muuntaja käyttää DuPont Nomex@ -paperia pääeristysmateriaalina ja käyttää sitä muuntajan kuumin pisteessä hybridieristysjärjestelmänä vähentäen sen kokoa ja painoa verrattuna saman kapasiteetin muuntajiin valettuun epoksihartsiin.

◆ Ympäristönsuojelu

SGB10-tyyppinen ympäristöystävällinen kuivatyyppinen muuntaja voidaan hajottaa ja kierrättää sen käyttöelämän jälkeen, ylittämällä epoksihartsin vika, joka valmistaa kuivatyyppisiä muuntajia, joita ei voida hajottaa, ja saastuttaa ympäristövärjäyksen hartsin ja lasikuitujen jähmennykseen ja fuusioon koko käyttöelämän jälkeen.

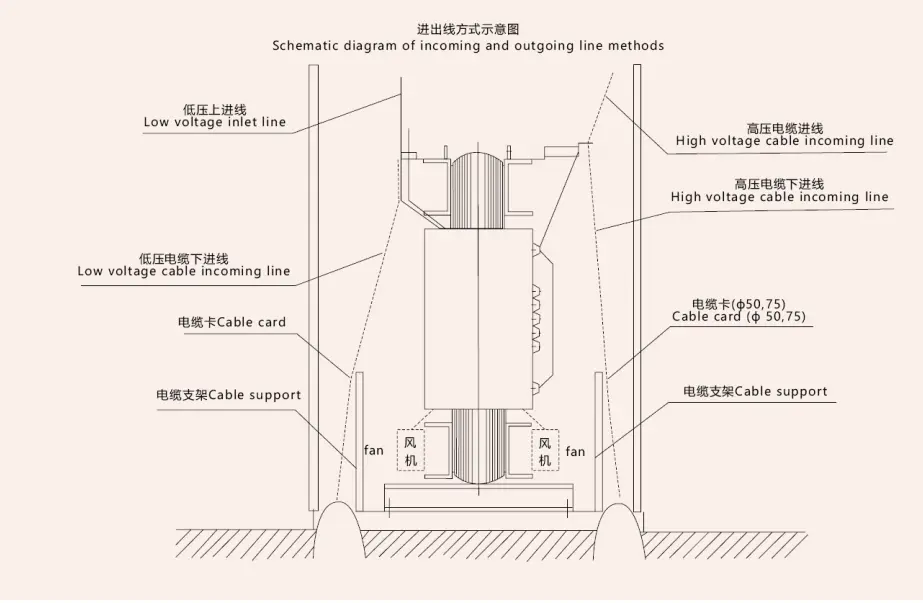

◆ Lyijyjohto

Korkeajännitteisen lähtöliitin kiinnitetään käämityksen yläosaan, ja hana sijaitsee käämin keskellä. Sähkökatkon tapauksessa hana vaihdetaan yhdistävän kappaleen kautta lähtöjännitteen säätämiseksi. Pienjänniteisen lähtevän pääte on levytyyppinen johtava nauha, joka on luotettavasti kytketty lähteiseen nauhaan pulttien läpi.

◆ Asiaankuuluvat standardit

GB1094.11-2007 "kuivatyyppiset muuntajat"

GB/T10228-1997 "Tekniset parametrit ja

Kuivatyyppisten tehonmuuntajien vaatimukset "

GB/T17211-1998 "Kuivatyyppisten tehonmuuntajien kuormitusopas"

JB/T10088-2004 "Äänitaso 6-220KV Power Transformers"

GB4208-1993 "Koteloiden tarjoamat suojaasteet (LP-koodi)"

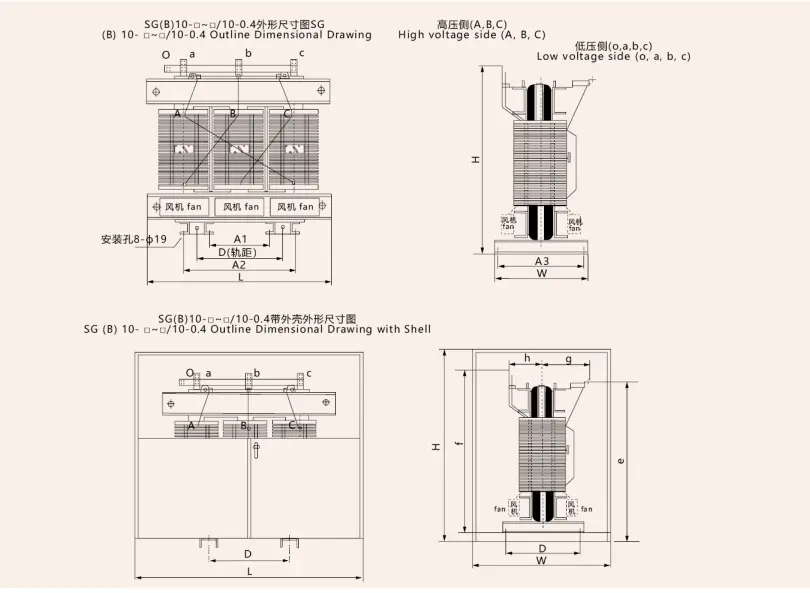

◆ SGB10-tyyppisen ympäristöystävällisen kuivatyyppisen muuntajan ulkonäkö ja asennusmitat

◆ 10 kV: n SGB10-tyyppiset ympäristöystävällisen kuivatyyppisen muuntajan tekniset parametrit
