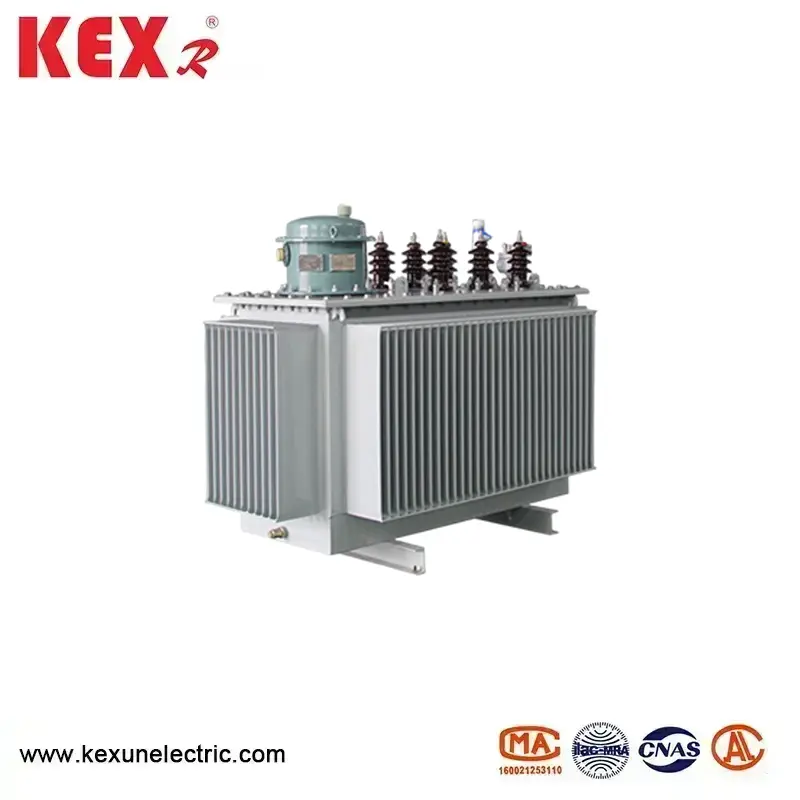

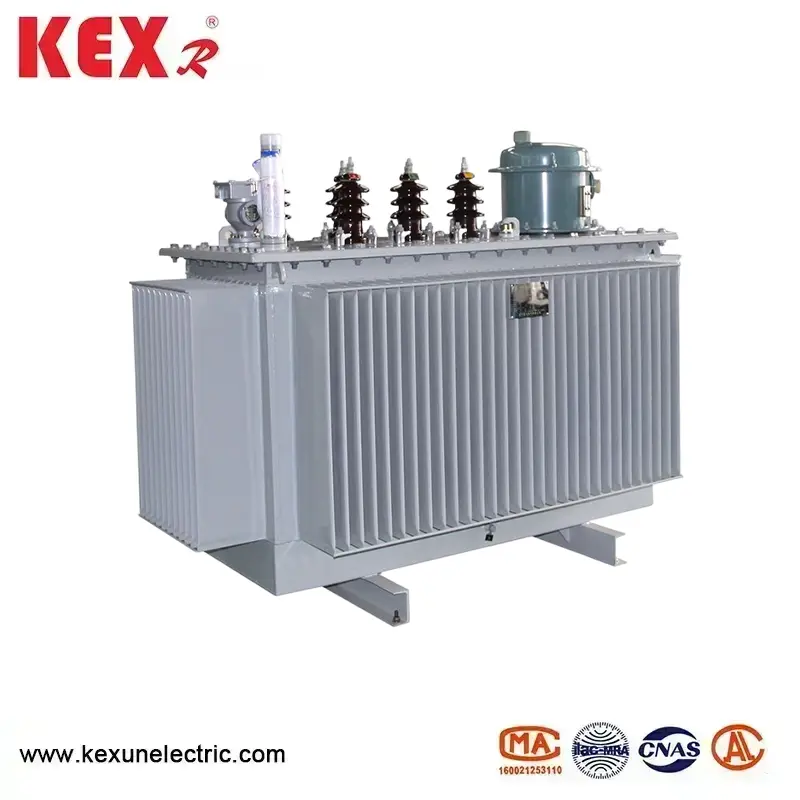

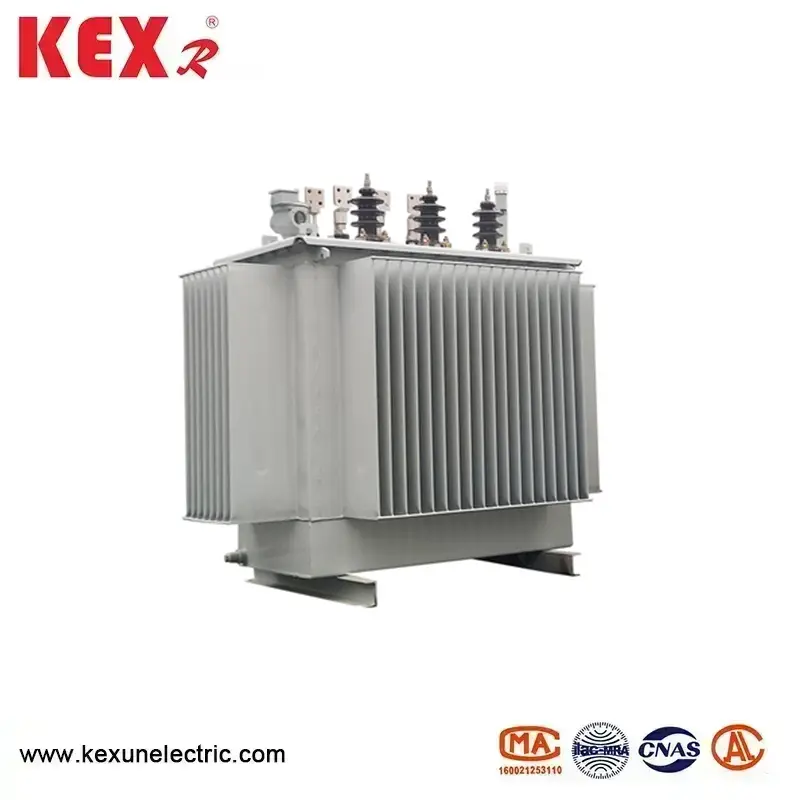

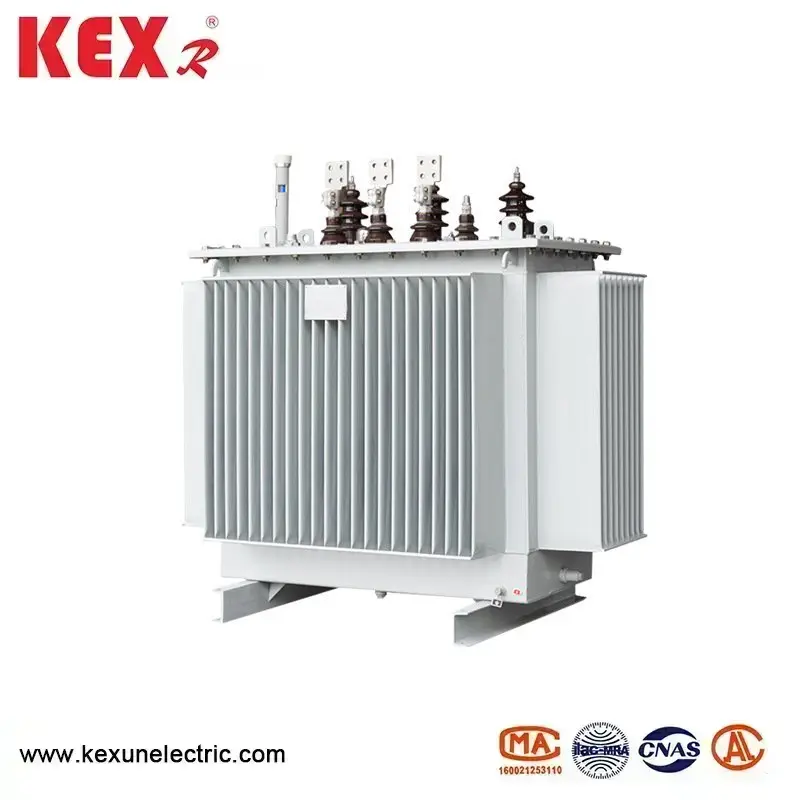

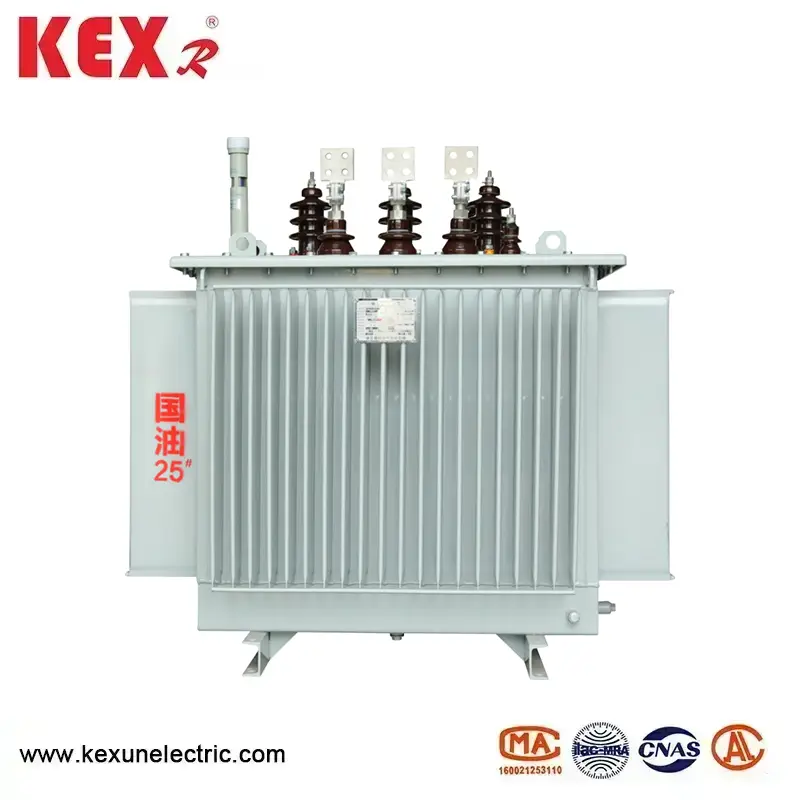

Öljyupotettu muuntaja

●Oil-immersed Transformerin käyttöolosuhteet

▶Korkeus enintään 1000 m;

▶ Ympäristön lämpötila:

▶Maksimilämpötila +40 'C;

▶Lämpötila kuumimman kuukauden keskilämpötila on + 30 "Co Korkein vuosikeskilämpötila +20°▶Alin ulkolämpötila on -25C

● Öljyllä upotettu muuntaja täyttää standardit

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Laadukas materiaalivalikoima

▶Öljyllä upotettu muuntajamme valitsee happipuun kuparilangan, jonka resistiivisyys on pienempi, ja sille tehdään useita pintakäsittelyjä, jotta se olisi tasaisempi, ilman jäysteitä tai teräviä kulmia, mikä johtaa pienempään kuormitushäviöön ja luotettavampaan muuntajan sähköiseen suorituskykyyn. muuntajien menetys.

▶Valitse korkealaatuiset laminoidut puueristyskomponentit, jotka eivät koskaan halkeile edes oikosulkuvirran vaikutuksesta.

säilyy ennallaan.

▶Valitse syväsuodatettu muuntajaöljy, jossa on vähemmän vettä, kaasua ja epäpuhtauksia, mikä tekee muuntajan toiminnasta luotettavampaa.

▶Valitse laadukkaat kumitiivistemateriaalit ikääntymisen estämiseksi ja vuotojen poistamiseksi.* Kaikille raaka-aineille tehdään laatutarkastus, ja kaikki raaka-ainevalmistajat käyvät läpi tiukat tarkastukset kansallisen standardin IS09000 mukaisesti.

◆ Kustannustehokas

s9-sarjan öljyllä upotetut muuntajat ovat vähentäneet tyhjäkäyntihäviöitä 10 %, kuormitushäviöitä ja tyhjävirtavirtoja 10 %, 24 % ja 46 % verrattuna S7-sarjaan, mikä on vähentänyt käyttökustannuksia 19 %. S9-sarjan perusteella S11-sarjan tuotteet ovat vähentäneet keskimääräistä tyhjäkäyntihäviötä 30 %; Tyhjävirta laskee 70-85 % verrattuna S9:ään; Keskimääräinen lämpötilan nousu vähenee 10 K ja tuotteen käyttöikä yli kaksinkertaistuu. Jopa 20 %:n ylikuormitusolosuhteissa se voi silti toimia pitkään; Keskimääräinen melunvaimennus tuotteen käytön aikana on 2-4 desibeliä.

◆ Täysin suljettu

M-kirjain S11 (M) R:ssä tarkoittaa, että öljysäiliössä on täysin tiivis rakenne. Tavallisiin öljyupotettuihin muuntajiin verrattuna täysin tiivistetyt jakelumuuntajat eliminoivat öljyvarastosäiliöt ja korvaavat öljyputket aaltopahvilla jäähdytys- ja lämmönpoistokomponentteina. Aaltopahvisäiliö on valmistettu korkealaatuisista kylmävalssatuista ohuista levyistä erillisellä tuotantolinjalla, ja aallotetut rivat voivat laajentua ja supistua muuntajan oi määrän mukana, mikä eristää muuntajan ilmakehästä, estää ja hidastaa öljyn hajoamista ja eristyksen kosteutta, parantaa toimintavarmuutta ja huoltovapaata normaalia toimintaa.

Aaltopahvisäiliön pinta käsitellään rasvanpoistolla, ruosteenpoistolla ja fosfatoinnilla ennen pinnoitusta kolminkertaisella maalilla, joka soveltuu käytettäväksi metallurgiassa, petrokemian teollisuudessa, kaivosteollisuudessa ja muissa ympäristöissä.

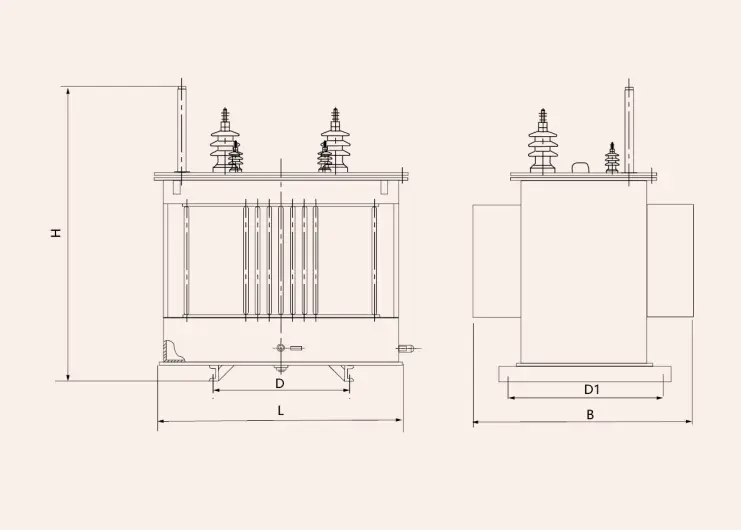

◆ Öljypohjaisen muuntajan ulkonäkö ja asennusmitat

◆10kV D11-sarjan öljyupotettavan jakelumuuntajan tekniset parametrit
