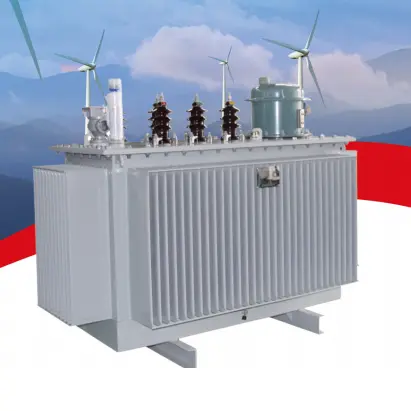

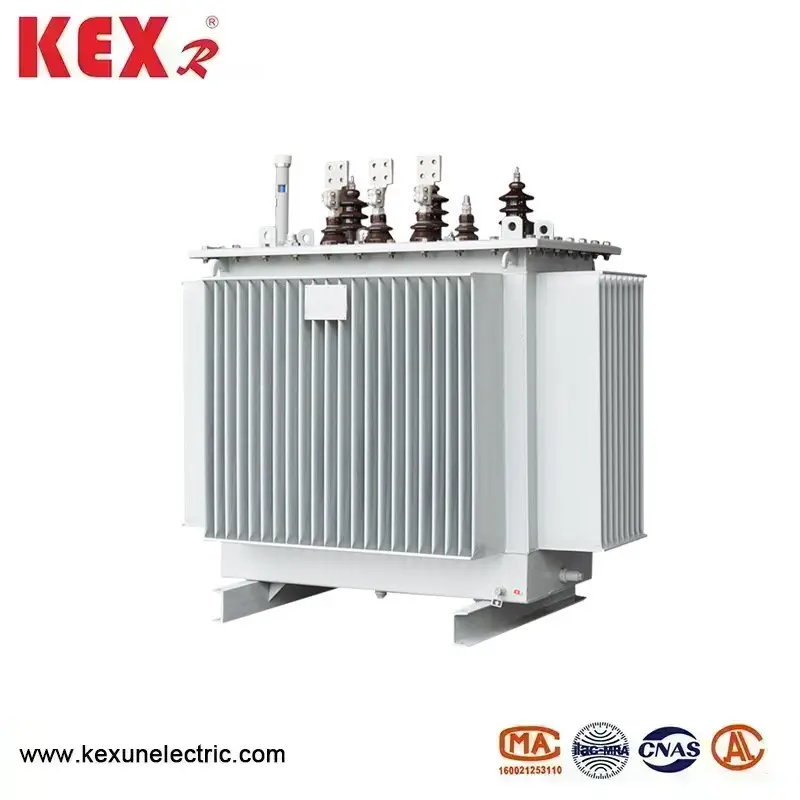

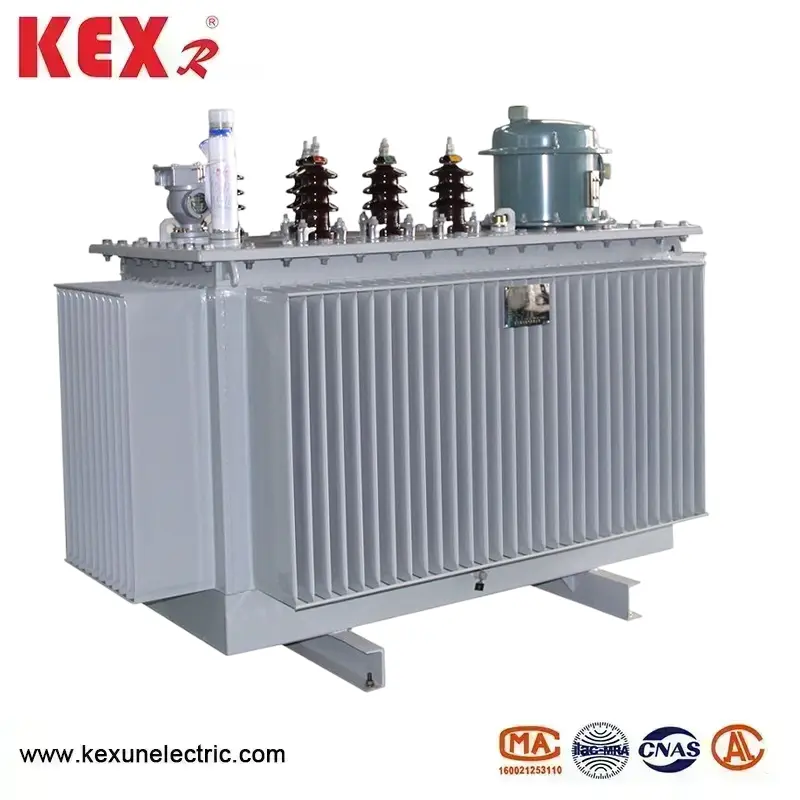

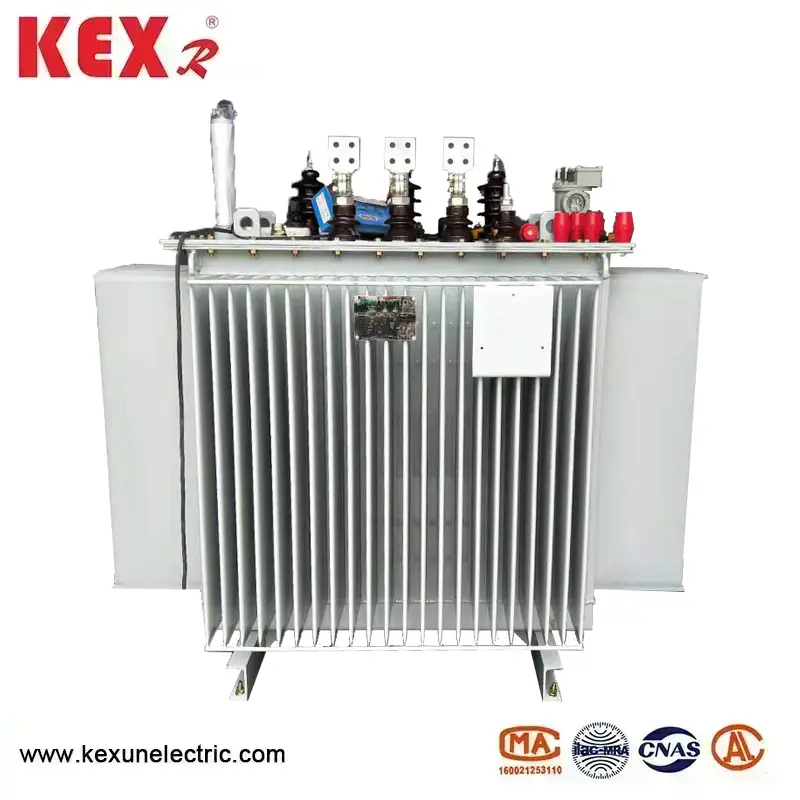

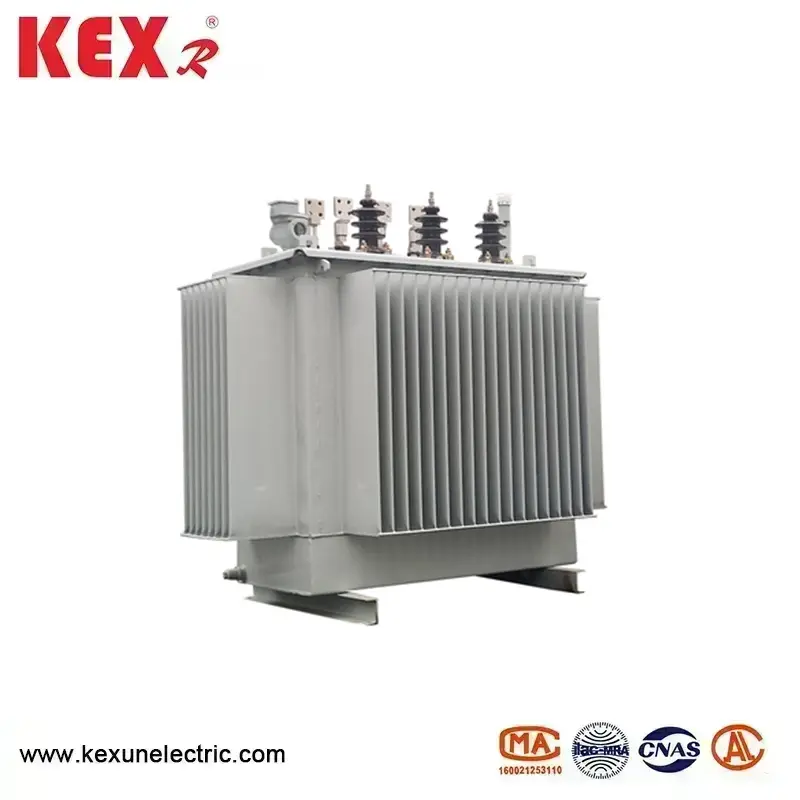

Korkeajännitteistä säätelevä muuntaja

● Korkeajännitteistä säätelevä muuntajan pääominaisuudet

▶ Kokonaislaitteella on suuri kapasiteetti, pieni menetys, pieni koko, ja se on helppo asentaa ja ylläpitää;

▶ Säädä automaattisesti kolmivaiheisen kuormituskytkimen vaihde seuraamalla jännitemuutoksia luotettavalla toiminnalla ja korkean jännitteen säätötarkkuudella

▶ Jänniteviite, toimintaviive, sallittu alue ja taajuusraja voidaan säätää tarpeen mukaan, ja parametria -asetukset ovat joustavia ja käteviä;

▶ Näytä SVR: n vaihdetoimintojen lukumäärä ja virran vaihde kuormitusnauhanvaihtimella, ja indikaatiot ovat korkeimmat ja alhaisimmat vaihteet

▶ Varustettu vaihde ylärajalla ja alarajalla, toiminnan määräajan toiminnalla, mikä parantaa tuotteen luotettavuutta tehokkaasti

▶ Ohjaimella on jännitteen yli ja jännitesuojaustoiminnot. Kun viiva on ylijännitteessä tai jännitteen alaisena. Ohjain lukitsee automaattisesti; Varmista, että turvallinen käyttö on kuormitusvaihtatimia

▶ Ohjain hyväksyy teollisuusluokan ohjauspiirit, joilla on korkea luotettavuus, vahva häiriöiden vastainen kyky ja jotka voivat sopeutua ankariin ulkoympäristöihin;

▶ RS485 -viestintärajapinnalla varustetut korkeajännitteiset muuntajan pääominaisuudet, ohjaimen parametrit voidaan tarkastella ja muokata 30 metrin päässä asennuspisteestä langattoman viestintämoduulin kautta.

▶ Pilvi- tai SM -kortin kaukosäädin voidaan myös lisätä.

● Korkean jännitteen säätelevän muuntajan olosuhteiden käyttäminen

▶ Korkeus: ≤ 2000m

▶ Ympäristön lämpötila: -25 ° C ~+45 ° C

▶ Suhteellinen kosteus: alle 90%

▶ Saasteiden ehkäisyominaisuus: Taso LLL

▶ Asennuksen kaltevuus: <2%

 Laitteen ympärillä ei ole pilaantumista tai syövyttäviä väliaineita, jotka vaikuttavat vakavasti sen eristyksen suorituskykyyn, eikä työpaikalla ole palo- tai räjähdysvaaraa, eikä vakavaa tärinää. Kun työympäristö ylittää yllä olevat olosuhteet, käyttäjien on annettava erityisiä ohjeita tilauksia.

● Korkeajännitteistä säätelevä muuntaja täyttää standardit

◆ Tuotannon suunnittelustandardit

▶ JB8749-1998 Jännitesäätimien yleiset tekniset vaatimukset

▶ GB1094-2013 Tehonmuuntajat

▶ GB/T6451-2008 Tekniset parametrit ja vaatimukset kolmivaiheiselle oI: lle upotetut voimanmuuntajat

▶ Tehonmuuntajien valinnan ohjeet (GB/T17468-1998) GB10230-2007 LOAD-TAPAPERIVIRUAJA

▶ Lataushanavavaihteiden (GB/T1058-1989) käyttöohjeet O DL/T572-2010 0 PERPONTION ▶ Tehonmuuntajien säädökset

◆ Käyttötason perusstandardit

SVR-viivan automaattisen jännitesäätimen asennuspistejännite täyttää kansallisen standardin GB/T12325-2008 vaatimukset virransyöttöjännitepoikkeamaalle: Virtalähteellä 35 kV: n positiivisten ja negatiivisten poikkeamien absoluuttisten arvojen summa ei ole yli 10% arvioidusta jännitteestä; Kolmivaiheisen virtalähteen sallittu poikkeama 20 kV ja alle on + 7% nimellisjännitteestä; 220 V: n yksivaiheisen virtalähteen jännitteen sallittu poikkeama on+7% ja -10% nimellisjännitteestä.

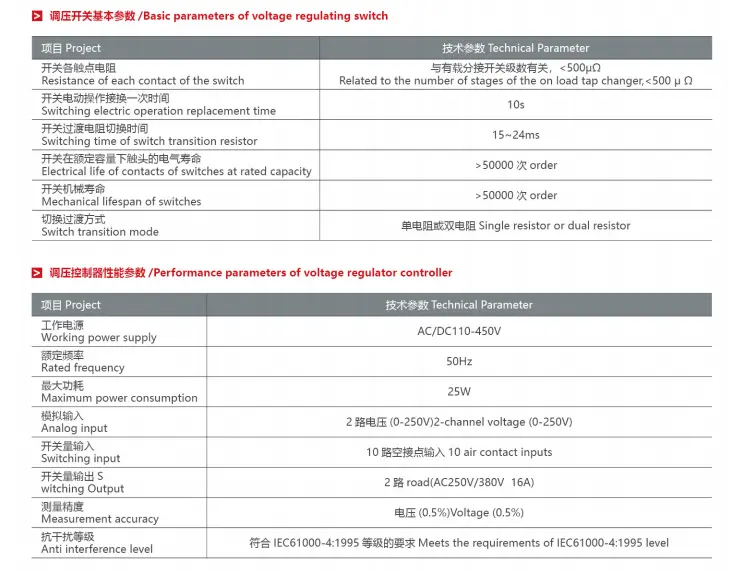

◆ SVR -tyyppisen korkeajännitteen säätelevän muuntajan tekniset parametrit

● SVR -tyyppinen korkeajännite säätele muuntajan asennusohjeita

1. Tuotteen asennus on käyttäjän vastuulla, ja toimittaja voi lähettää myyntipalveluhenkilöstöä sivustolle ohjeita.

2. Kun laite on paikallaan, maadoitusjohtoa tulisi käyttää maadoitusjohtoon. Maadoituskestävyyden ei tulisi ylittää 4 ohmia, ja maan alle haudatun maadoituskappaleen syvyyden tulisi noudattaa voiman määräysten maadoitusvaatimuksia.

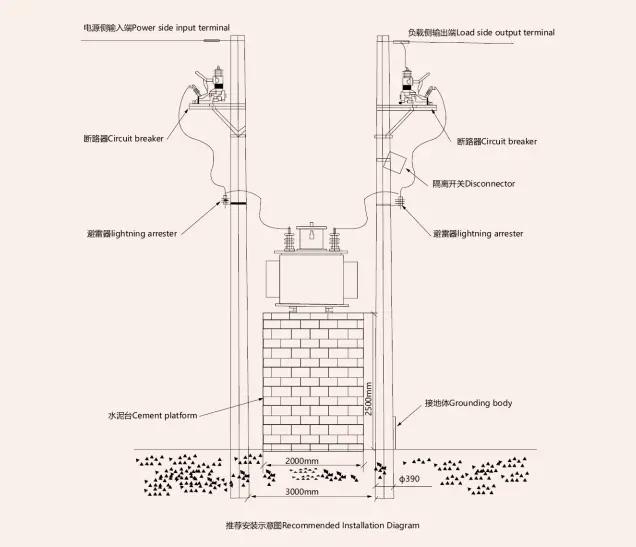

Asennusviitekaavio on seuraava:
