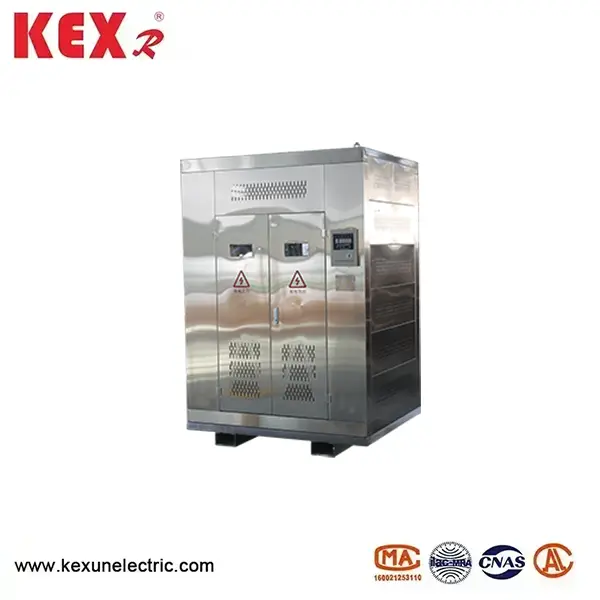

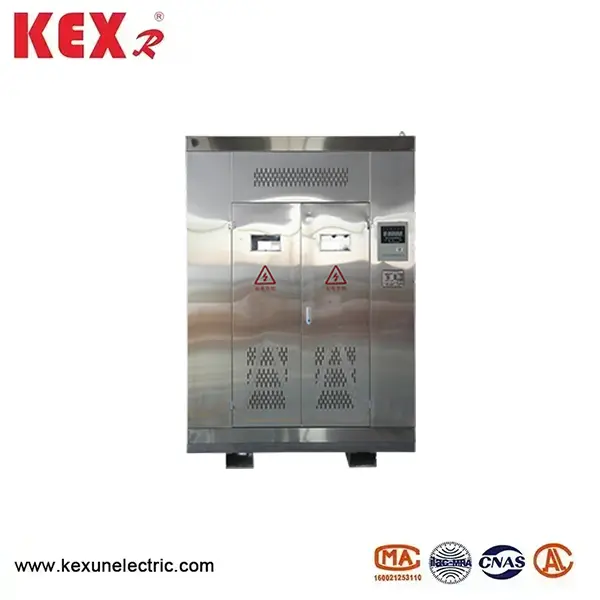

Kuivatyyppinen kaivosmuuntaja

● KSG: n kuivatyyppisen kaivosmuuntajan olosuhteiden käyttäminen

▶ Korkeus: Enintään 1500 m, erityiset olosuhteet selitetään erikseen;

▶ Ympäristön lämpötila: maksimilämpötila+40 "C, kuukausittainen keskimääräinen lämpötila+25 *C, vähimmäislämpötila -20 *c

▶ Ilman suhteellinen kosteus ei ylitä 95% (+25 ° C: ssa);

▶ kaasu- tai höyryympäristössä, joka ei vahingoita eristystä;

▶ Asennettu maanalaisiin kaivoksiin, joissa on hiilipölyä ja kaasua, mutta ei räjähdysvaaraa;

▶ Virtalähteen jännitteen aaltomuoto on suunnilleen siniaalto;

● KSG-kuivatyyppinen kaivosmuuntaja täyttää alla olevat standardit

GB/T12173-2008 Kaivostoiminnan yleinen sähkökäyttö

GB1094.11-2007 kuivatyyppiset tehomuuntajat

GB/T10228-2015 Tekniset parametrit ja vaatimukset kuivatyyppisille tehonmuuntajille

GB/T3955-2006 Mining General Power Transformers

GB4208-2008 kuoren suojaustaso

GB/T17211-1998 LOAD-opas kuivatyyppisille tehonmuuntajille

GB3836.1-2010 Räjähtävien kaasuympäristöjen sähkölaitteet Osa 1: Yleiset vaatimukset

GB3836.2-2010 Räjähtävän kaasuilmakehän sähkölaitteet Osa 2: Räjähdyskestävä tyyppi "D Suunnittelu, valmistus ja tarkastaminen asiaankuuluvien standardien, kuten GB1094.1-2013, voimamuuntajien osa 1 Yleiset säännökset.

● KSG-kuivatyyppinen kaivosmuuntajan ominaisuudet

KSG-kaivostoiminnassa yleisillä kuivatyyppisillä muuntajilla on voimakas kosteuskestävä kyky, hyvä liekin hidastin suorituskyky ja eristysmateriaalit, joilla on automaattiset sammutusominaisuudet, ne eivät tuota haitallisia kaasuja kohtaaessaan palonlähdettä, eivät saastu ympäristöä ja ovat helppo ylläpitää.

Kaivoksen kuivatyyppisen muuntajan korkeajännitekela on valmistettu korkealaatuisesta lankakävelystä, ja käämi on valettu korkealaatuisella epoksihartsilla tyhjiön alla. Matalajännitekäämi on valmistettu folion käämityksestä ja hartsista esimuotoidusta eristyskerroksen käämityksestä. Rautaydin omaksuu korkealaatuiset korkean magneettisen johtavuuden kylmävalssatut viljasuuntautuneet piisiteräkset, joissa on pieni hystereesien laajennus samasta erästä. Hyväksy epoksin liimapäällyste korroosion sulkemiseksi ja estämiseksi. Kaivostoiminnan kuivatyyppisen muuntajan ylikuormituskapasiteetti: Luonnollisissa jäähdytysolosuhteissa (AN) ylikuormituskapasiteetti saa täyttää seuraavan taulukon vaatimukset (ympäristön lämpötila 20 ° C):

KSG: n kuivatyyppisen kaivosmuuntajan lämpötilanhallintajärjestelmä koostuu lämpötilan ohjaimesta ja lämpötilan mittauselementistä, joka on asennettu matalan jännitteen käämin yläosaan, joka on tuotteen kuumin piste. 1T toteuttaa muuntajan lämpötilan hallinnan ja näyttää käämien A, B ja C kuumapisteen lämpötilan muuntajan toiminnan aikana. Jos muuntajan käämin lämpötila on liian korkea ylikuormituksen tai vian vuoksi, lämpötilan ohjain antaa hälytyksen ja matkan, ja lämpötilanhallintajärjestelmässä on passiiviset kosketukset hälytyksestä ja matkalle. Kun käytät pakkojäähdytystä, lämpötilan ohjain määrittää jäähdytysympäristöjärjestelmän sertifiointituulettimen tuloksen tai kytkemisen käämityslämpötilan perusteella. RS485 -viestintärajapinta voidaan myös asentaa valinnaisesti etähallintaan. Tuotteen kotelossa on P21 -suojaustaso tai korkeampi

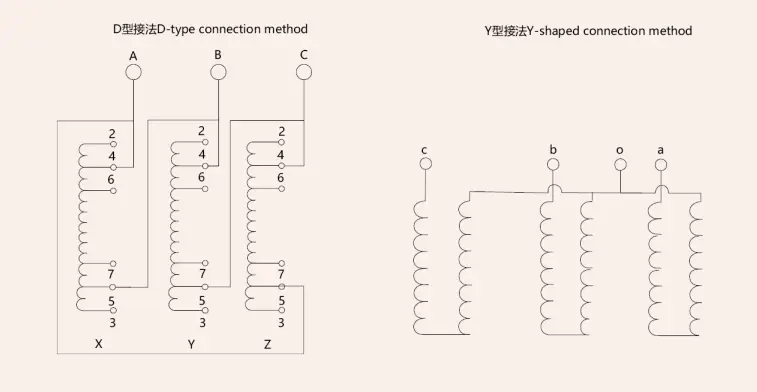

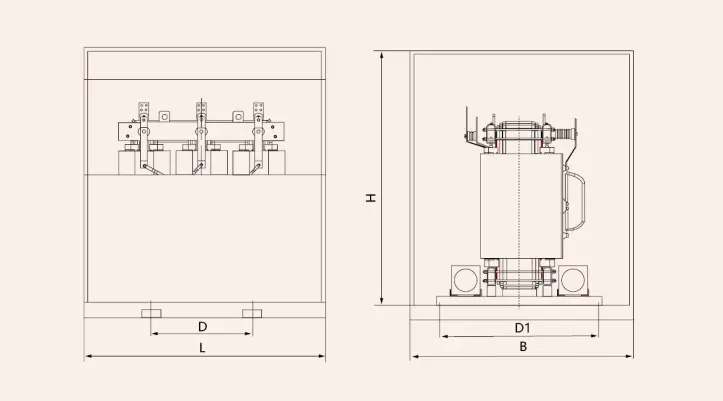

● Kaavio ja KSG: n kuivatyyppisen kaivosmuuntajan asennusmitat

◆ KSG: n kuiva-tyyppisen kaivosmuuntajan tekniset parametrit
