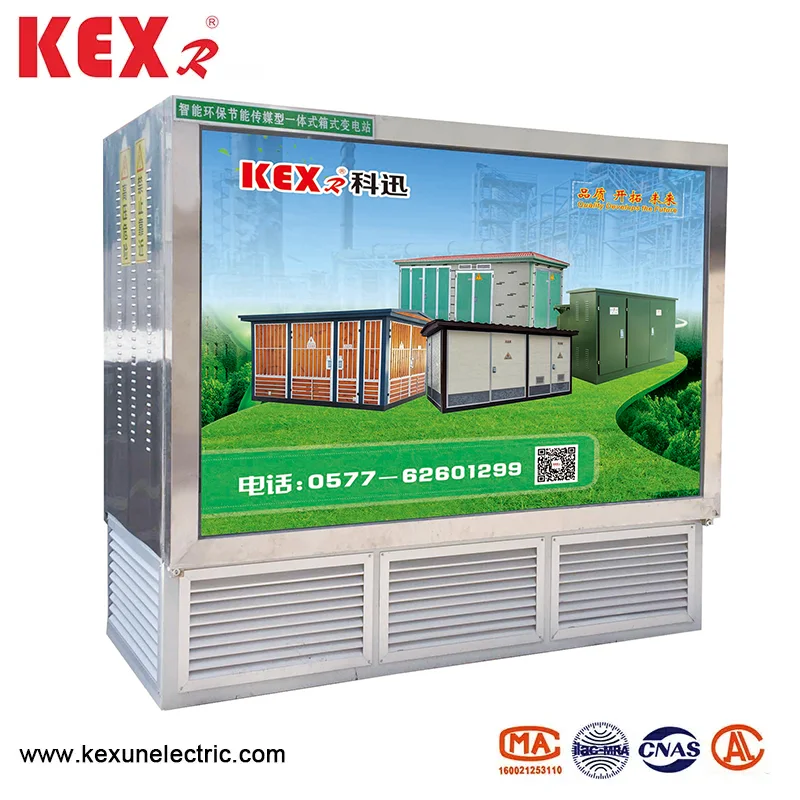

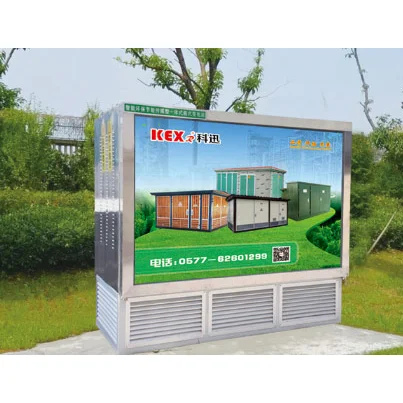

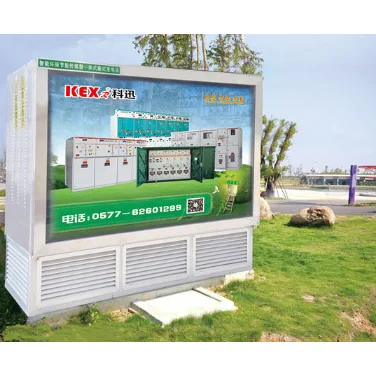

Maanalainen sähköasema

● Tuotteen yleiskatsaus

YBD-12-tyyppinen maisema maanalainen sähköasema on kaupunkien ekologisen suunnittelun käsitteen mukainen, vie pienen alueen ja kaunistaa ympäristöä. Se soveltuu kaupunkiliikenteen tavaratiloihin, asuinalueille, lentokentille, asemille, poraustielle ja muihin paikkoihin, ja siitä tulee kaupunkien jakeluverkon laitteiden muutoksen suuntaus.

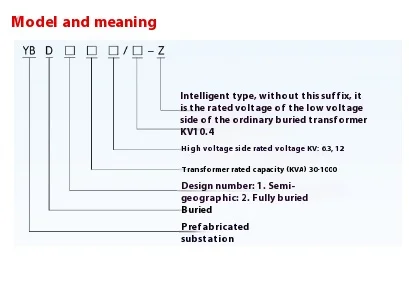

● Malli Selitys YBD-12-tyyppisestä maisemalle maanalaisesta sähköasemasta

Verrattuna perinteiseen laatikkoasemaan, maanalaisessa sähköasemassa on seuraavat ilmeiset edut ：

▶ Estetiikka ja ympäristöharmonia

Tavallisella laatikkoasemilla on suuri alue, joka ei voi koordinoida ympäröivän ympäristön kanssa hyvin, ja maanalaisella sähköasemalla on pieni jakelulaatikko, joka ei vaikuta ympäröivään ympäristöön.

▶ Energiansäästö

Energiansäästö ja kulutuksen vähentäminen on tullut koko yhteiskunnan yksimielisyys. Muuntajat, jotka ovat mieluummin YBD-12-tyyppisiä maisema-maanalaisia ​​sähköasemia, ovat vähäistä tappiomuuntajat, kuten S11-sarja, S13-sarja ja SBH15-sarja, voidaan valita käyttäjien kysynnän ja tarjonnan mukaan.

▶ Melun vähentäminen

Muuntajan melu tulee raudan ytimestä, ja yhteisen laatikkomuuntajan maasta korkeus on yleensä noin 1,2 m, mikä vaikuttaa helposti ihmisten uneen. YBD-12-tyyppinen maisema-maanalainen sähköasema on asennettu koko maan alle, ja sen melua voidaan ilmeisesti vähentää, jolla on vähän vaikutusta asukkaihin.

▶ Luo arvoa asiakkaille

Maisema -maanalainen sähköasema voidaan kokonaan esivalmistua Kexunissa, lyhyellä tuotantosyklillä, pienillä investoinneilla ja nopealla vaikutuksella. Kaupunkien pääteille ja moottoriteille asennettu maanalainen sähköasema on mainosvalon kytkimen kytkimen laite kentällä, ja sen mainosvalon laatikon sijainti tarjoaa asiakkaille mainosetuja pitkään.

▶ Korkea automaatio

YBD-12-tyyppinen maisema-maanalainen sähköasema voi raportoida korkeajännitteisen ja pienjännitekytkimen toiminnan tilan ohjaimeen kattavan mittaus- ja ohjauslaitteen avulla käyttämällä langatonta verkkoteknologiaa GPRS-verkkotekniikkaa, mikä helpottaa sähköaseman toimintaa ja käyttöä.

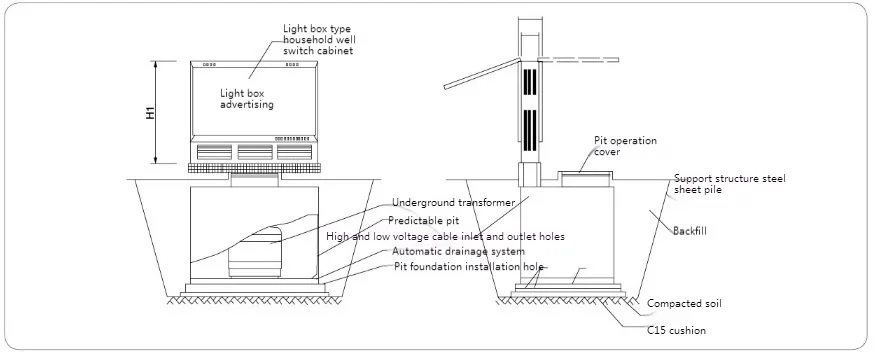

● YBD-12-tyyppisen maiseman ala-aseman asennuskaavio

Huomaa ：

1. Yllä olevat mitat ovat vain viitteitä. Katso valmistajan toimittamat piirustukset, kun tilaat todelliset mitat.

2. Tuote koostuu maanalaisesta muuntajasta, valon laatikon ulkokytkimen kaapista ja esivalmistetusta kuopasta. Se on täydellinen laitejoukko, joka on esiasennettu tehtaalle, ja valonkoron kytkinkaapin kuori on valmistettu ruostumattomasta teräksestä;

3. Esivalmistettu kaivo on täysin suljettu ja vedenpitävä, kaivoksen yläkannen pinta on koristeltu neliömäisellä lattialaatalla ja kaivon alempi laatikko on valmistettu metallisesta keraamisesta, jolle on annettu korroosionvastainen käsittely GB/T19285: n vaatimusten mukaisesti haudattujen teräsputkien ".

4. Kuoan yläkansi on varustettu avoimella kaivolla. Kun kaivo on avattu, sylinteri tukee ja sijoittaa sitä. Maanaisen muuntajan työntekijää voidaan tarkkailla ja käyttää kaivoksen kautta syöttämään kaivoon kaapelin turvallisuusliitäntää varten.

5. Ehdotetaan, että räjähdyspultit tulisi upottaa kuopan peruskoon mukaan. Kun kaivo on paikallaan ja kiinnitetty, täyttö maaperä horisontin mukaan ja istuta sitten turve.

● Kahden tyypillisen järjestelmän suunnittelupiirrokset

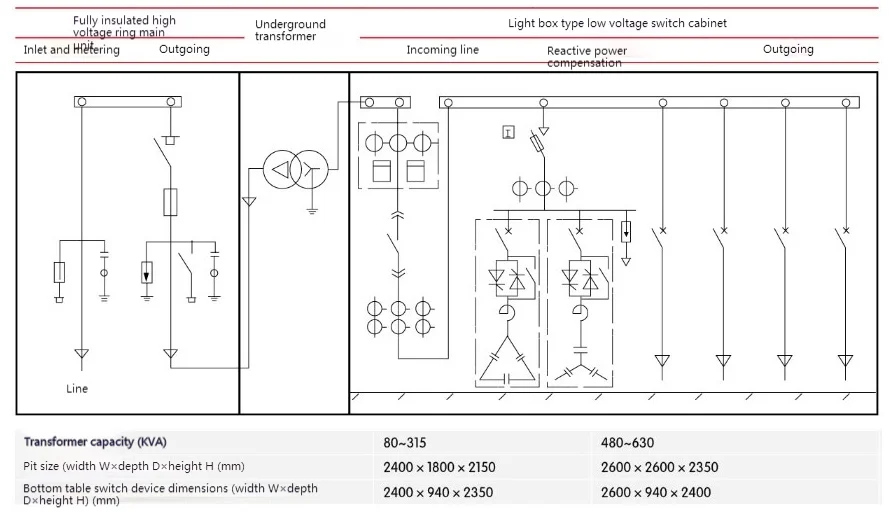

◆ HV -renkaan pää uniy+maanalainen muuntaja+matalan jännitteen mittaus ：

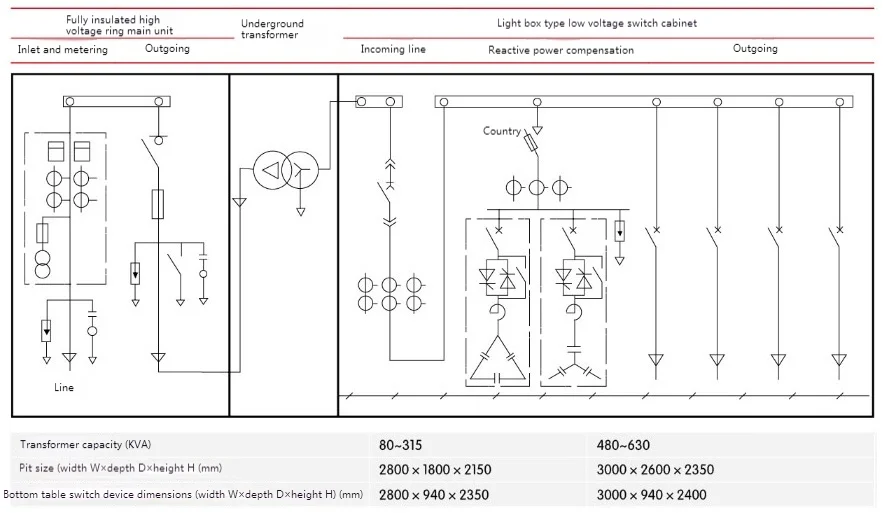

◆ HV -renkaan pääyksikkö+korkeajännitteen mittaus+maanalainen muuntaja+LV -syöttölaite ：
