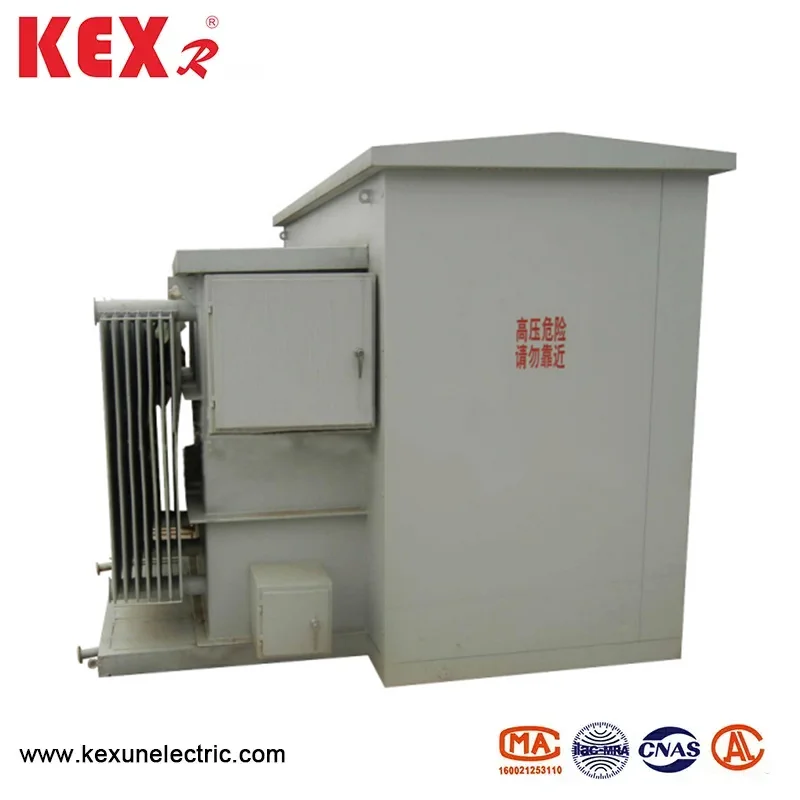

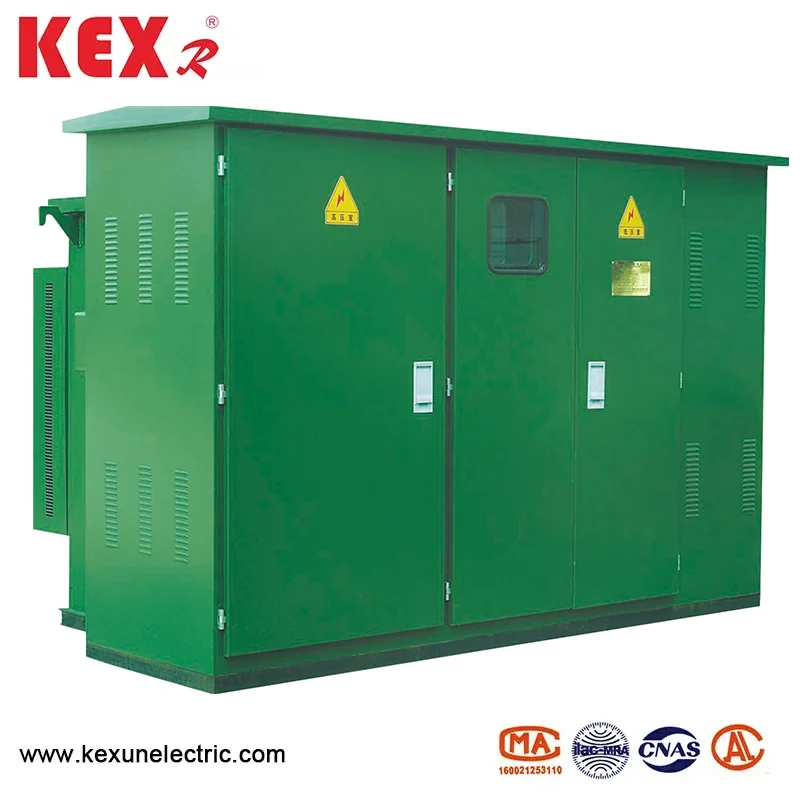

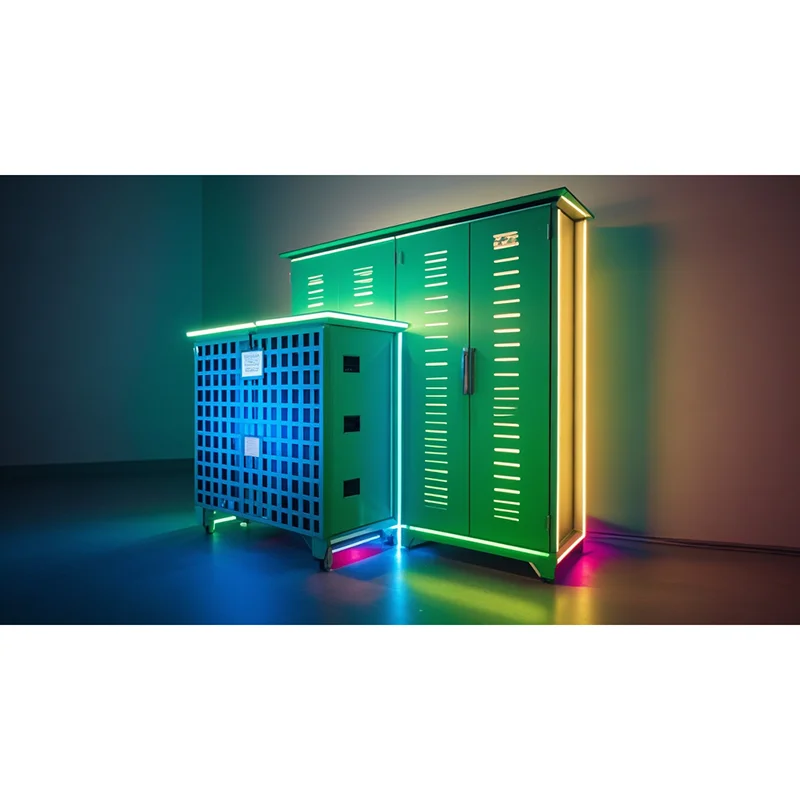

American Type Pad-asennettu muuntaja

Kiinan valmistus Kexunin tuottama amerikkalainen tyyppinen PAD-asennettava muuntaja on integroitu ja modulaarinen pieni jakelumuuntaja, jolla on kompakti rakenne, kätevä asennus ja hyvä suoja ja jota käytetään laajasti kaupunkijakeluverkoissa, asuinalueella, kaupallisissa alueilla ja teollisuuden voimankulutuksessa.
Malli: ZBW-12
Tuotemerkki ： kexr

Lähetä kysely

Tuotteen Kuvaus

Amerikkalaisella tyypillisellä muuntajalla on seuraavat pääominaisuudet.

◆ Kompakti muotoilu

Pieni koko, vähemmän lattiatila, sopii paikkoihin, joissa on rajoitettu tila.

Hyväksytään amerikkalaista laatikkotyyppistä muuntajarakennetta, joka yleensä asennetaan betoni-tyynylle asennettuun.

◆ Ennakkorakenne

Suorita korkean ja matalan jännitekytkimien, muuntajien ja suojauslaitteiden integrointi ennen tehtaalta poistumista vähentämään paikan päällä olevan asennuksen työmäärää.

Hyväksy täysin suljettu rakenne, kosteudenkestävä, pölynkestävä ja korroosionkestävä.

◆ Turvallinen ja luotettava

Hyväksy täydellisen eristyssuunnittelu sähköiskisokin riskin vähentämiseksi.

Siinä on ylikuormituksen, oikosulun ja lämpötilan suojauksen toiminnot, ja se toimii vakaasti.

◆ Helppo huolto

Amerikkalainen plug-in-kaapelipään (kyynärpääkaapelipää) otetaan käyttöön, mikä on kätevää nopeaa asennusta ja vaihtoa varten. Pääsyoven suunnittelu on kohtuullinen ja kätevä käyttö ja kunnossapito.

◆ Vahva sopeutumiskyky

Amerikkalainen tyyppinen PAD-asennettava muuntaja soveltuu ulkoympäristöön, suojataso saavuttaa yleensä IP67: n.

Muokattava muotoilu voi täyttää erilaiset jännitteet (kuten 10 kV/0,4 kV) ja kapasiteettivaatimukset (kuten 50 kVA ~ 1600KVA). ◆

● Yleiset sovellusskenaariot amerikkalaisesta tyyppisestä PAD-asennetusta muuntajasta

✅URBAN -jakeluverkko: Se soveltuu kadujen ja yhteisöjen sähkönjakelun muutokseen ja vähentää miehitettyä aluetta.

✅residential: hiljainen muotoilu, joka sopii virransyöttöön asuinalueilla.

✅Sommercial Center: Kaunis ja kompakti vaikuttamatta kaupungin ulkonäköön.

✅Oldusiaalinen puisto: mukautettu ankaraan ympäristöön, jolla on suuri luotettavuus.

✅Temporary Power -kulutus: kuten rakennuspaikat, näyttelyt jne., Mikä on kätevä nopeaan käyttöönottoon.

● Muuntajan tekniset parametrit, joita American Type PAD-asennettu muuntaja käyttää

Sarjanumero	Esine	Yksikkö	Tekniset parametrit
1	Nimellisjännite	KV	10/0,4
2	Max -käyttöjännite	KV	12
3	Nimellistaajuus	Hz	50
4	Nimelliskapasiteetti	kva	150-1600
5	1 minuutin tehotaajuus kestää jännitettä	KV	35
6	Salaman impulssijännite	KV	75
7	Jäähdytysmenetelmä		Onan
8	Korkeajännitteen varmuuskopiointivirta	se	50
9	Plug-in-sulakevirta	se	2.5
10	Ympäristölämpötila	℃	-35 ~ 40
11	Sallittu kelan lämpötilan nousu	℃	65
12	Kuormitusjännitesäätely		± 5% tai ± 2*2,5%
13	Melutaso	db	50
14	IP -tutkinto		IP43

◆ Erityyppisten muuntajien menetyksen vertailu

Kapasiteetti (KVA)	Jännite9 (KV)		Yhdistävä ryhmä	Ei-kuormitusvirta%			Ei kuormitusmenetelmää			Impedanssijännite%	Kuormitushäviö (W)
Kapasiteetti (KVA)	HV	LV	Yhdistävä ryhmä	S9	S10	S1	S9	S10	S1	Impedanssijännite%	Kuormitushäviö (W)
160	10 ± 5 OR2*± 2,5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Käytetyn kuormituskytkimen teknisten parametrien taulukko

Esine	Nimi	Yksikkö	315a	630a
Nimellisjännite		Kv	12	12
Enimmäisvirta		A	315	630
Nimellistaajuus		Hz	50	50
Nimelliskortti oikosulun sulkemisvirta		Se	31.5	50
Lyhytaikainen nimellisvirta		Se	12.5	50
Lyhytaikainen nimellisaika kestää aikaa		S	2	2
Mekaaninen elämä		Aika	2000	2000
Salaman impulssitesti	Vaihe	Kv	75	75
Salaman impulssitesti	Eristysmurtuma		85	85
1 minuutin työtaajuus kestää jännitettä	Vaihe		42	42
1 minuutin työtaajuus kestää jännitettä	Eristysmurtuma		48	48
Nimellishuippu kestää virran		Se	31.5	50

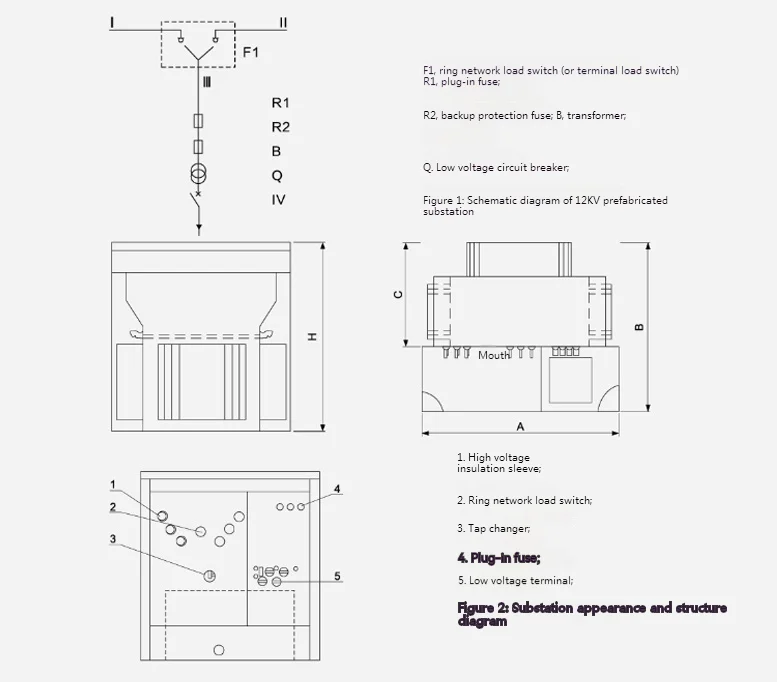

◆ Amerikkalaisen tyyppisen pad-asennetun muuntajan mitat

American Type Pad Mounted Transformer

Zbw-12 esiasennettu amerikkalainen laatikkotyyppinen sähköaseman standardi Mitat
Kapasiteetti (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
