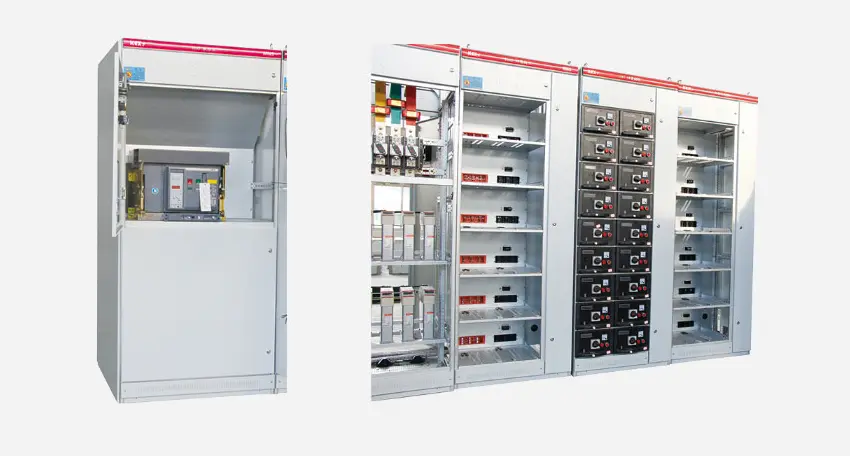

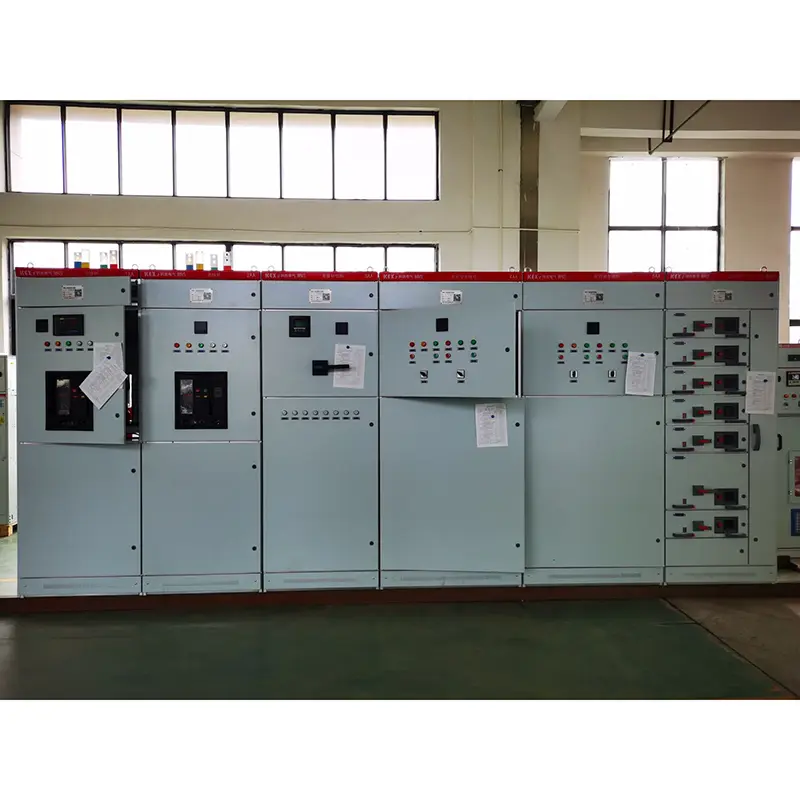

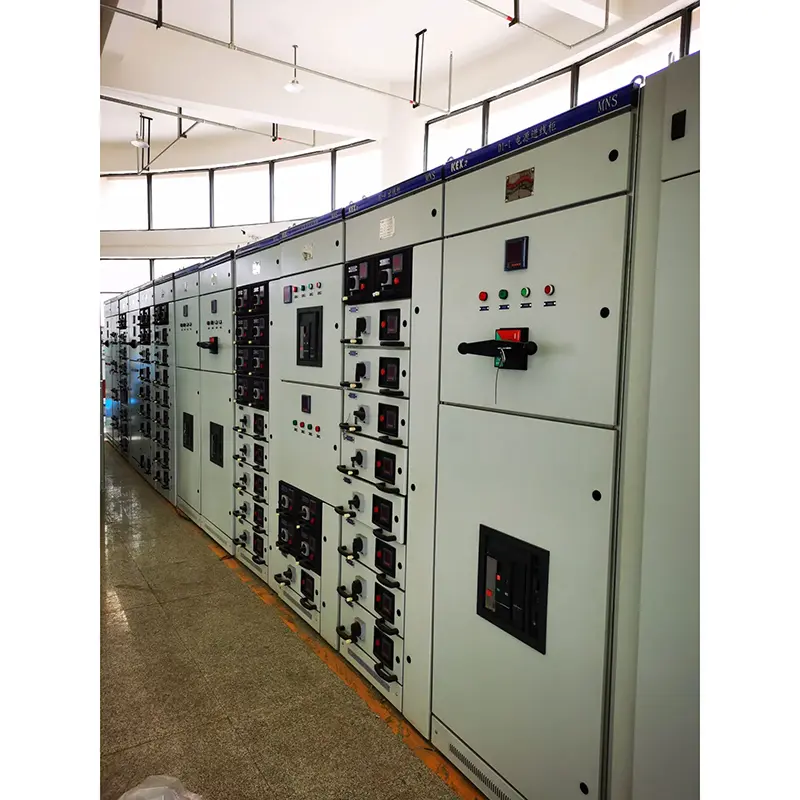

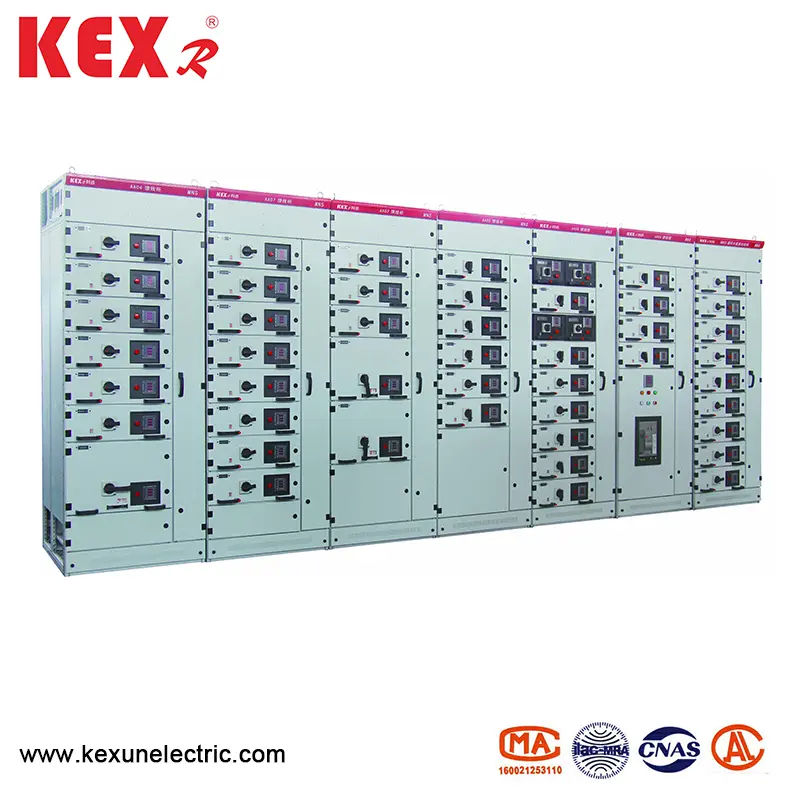

MNS-tyyppinen matalan jännitteen jakelukaappi vastaa GB7251.1: n matalajännitevaihteen ja JB/T9961: n matalajännitettävien kytkentälaitteiden ja kansainvälisten ammatillisten standardien, kuten IEC439-1.VDE0660, osa V.
● MNS Tyyppi Matalan jännitteen tehonjakelukaappi olosuhteissa
▶ Ympäristön lämpötila : -5 ~ 40 ℃ , 24h keskimäärin alle 35 ℃
▶ Ilmakehän olosuhteet: Ilma on puhdas, ja suhteellinen kosteus ei saisi ylittää 50% korkeimmassa lämpötilassa +40 ℃. Alemissa lämpötiloissa korkeampi suhteellinen kosteus on sallittu esimerkiksi 90% +20 ℃: n kohdalla, mutta lämpötilan muutokset tulisi ottaa huomioon, ja toisinaan tiivistymistä voi tapahtua.
▶ Korkeus: Alle 1000 m, MNS -tyyppinen pieni jännitteen jakelukaappi sopii kuljetukseen ja varastointiin seuraavissa lämpötiloissa: -25 ℃ - +55 ℃, ja se voi saavuttaa +70 ℃ 24h: n sisällä lyhyessä ajassa. Näiden äärimmäisten lämpötilojen mukaan laitetta ei pidä vaurioitua peruuttamattomasti, ja sen tulisi toimia normaalisti.
▶ Jos yllä olevia ehtoja ei voida täyttyä, se ratkaistaan käyttäjän ja Kexunin välisen kuulemisen kautta.
▶ Kun tätä laitetta käytetään offshore -öljyporaus- ja tuotantoalustoissa ja ydinvoimalaitoksissa, tekninen sopimus on allekirjoitettava erikseen.
● MNS -tyypin perus-
◆ Sähköinen suorituskyky
Esine |
Tiedot |
|
Eristyksen arvonopeus |
660 V (1000 V) |
|
Arvioitu työjännite |
380 V, 660 V |
|
Pääväylän enimmäistyövirta |
5000A |
|
Arvioitu kestää pääväylän virtaa |
100KA/1s |
|
Pääväylän nimellispiikki kestävät virran |
220KA/0,1 s |
|
Jakeluväylän enimmäisvirta |
1000A |
|
Jakeluväylän huippuvirta |
Vakiotyyppi |
105KA (Max) /0.1S |
Vahvistettu tyyppi |
176KA (Max) /0.1S |
◆ IP -tutkinto
Noudata IEC529- ja DIN40050 -standardeja. IP30 suojaa φ2,5 mm: tä suurempia kiinteitä aineita, IP40 suojaa kiinteitä aineita, jotka ovat suurempia kuin φ 41,0 mm, ja IP54 suojaa pölyltä ja roiskeilta mihin tahansa suuntaan (ota yhteyttä valmistajaan tilaamalla IP54 -suojaustasoa).
◆ Kaapin rakenne

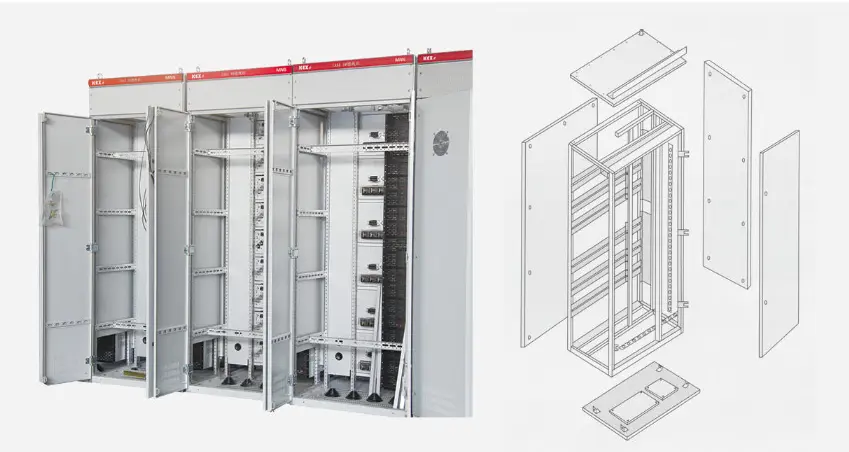

Matalan jännitteen jakelukaapin perusrakenne koostuu C-muotoisista profiileista. Osa C muodostuu taivuttamalla teräslevyä, jonka E = 25 mm moduulin kiinnitysreiässä. Kaikki kaapit ja sisäosastot ovat galvanoituja ja puhdistettuja. Ovipaneelien ympärillä sivupaneelit on valmistettu korkeajännitteisestä sähköstaattisesta ruiskutuksesta. Katso alla oleva kuva kaapin perusrakenteesta.
◆ Kytkentäkaapin tyyppi
1. Tehonjakelukeskusten välinen etäisyys (PC1: EMAX, MT, 3WN, AH, ME -sarjan katkaisijoita voidaan käyttää.
2. Moottorin ohjauskeskuksen kaappi (MCC): Sen kootaan suuret ja pienet laatikot, ja kunkin silmukan pääkytkin hyväksyy korkealla murtavan muovikotelon katkaisijan tai kiertokuormakytkimen sulakkeen kanssa. Automaattinen tehokerroinkorvauskaappi (manuaalisilla, automaattisilla ja etätehokerrointen kompensointilaitteilla)
◆ Power Distribut Center (PC) -kaappi
Korkeus |
Leveys |
Syvyys |
Huomautus |
||
H |
B |
T |
T1 |
T2 |
|
2200 |
400 |
1000 |
800 |
200 |
Pääbussien siirto |
2200 |
400 |
1000 |
800 |
200 |
F1S-1250-2000 ME630-1605 |
2200 |
600 |
1000 |
800 |
200 |
F2S-2500 |
2200 |
800 |
1000 |
800 |
200 |
F4S-3200 ME2000-3200 |
2200 |
1000 |
1000 |
800 |
200 |
F5S-4000 ME3205 |
2200 |
1200 |
1000 |
800 |
200 |
ME4005 |
◆ B Motor Control Center (MCC) -kaappi
Korkeus |
Leveys |
Syvyys |
Huomautus |
||||
H |
B |
B1 |
B2 |
T |
T1 |
T2 |
|
2200 |
1000 |
600 |
400 |
600 |
400 |
200 |
1 -Operation |
2200 |
1000 |
600 |
400 |
1000 |
400 |
200 |
2 sivun toiminta |

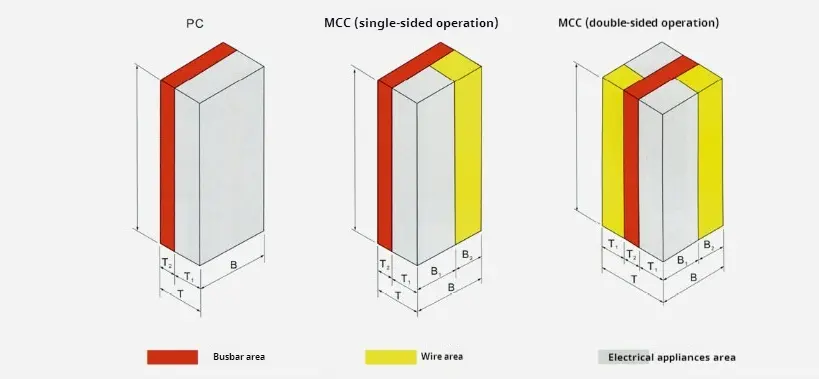

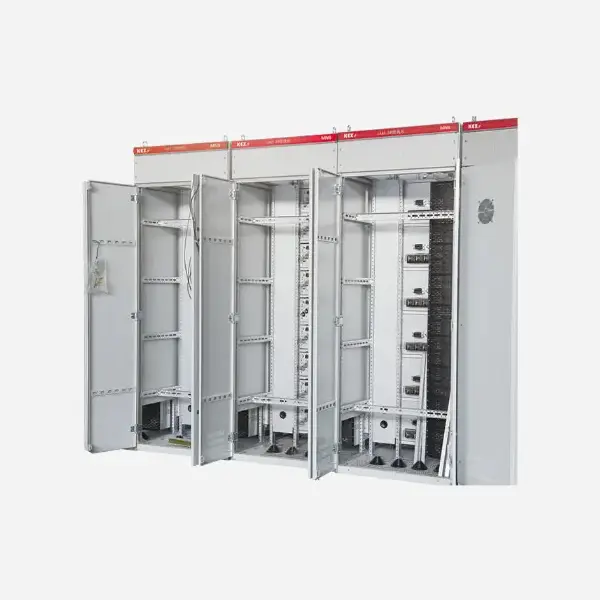

◆ C-muotoisista profiileista koostuva kaappikehysrakenne
◆ Kaavio MNS -tyypin matalan jännitteen tehon jakelukaapista
● Kabinetin osiosuunnittelu

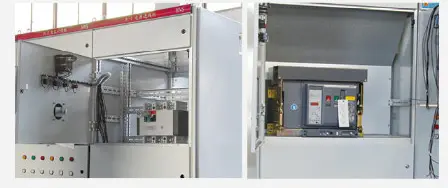

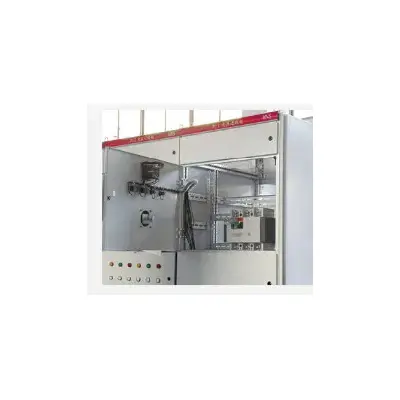

◆ Tehonjakelukeskus (PC)
(1) PC -kaappi on jaettu kolmeen osastoon; Vaakasuora linja -autoosasto: kaapin takana; Funktionaalinen yksikkölokero: Kaapin etuosassa tai kaapin vasemmalla puolella;
(2) Segmentointitoimenpiteet: Vaakabussilokero ja toiminnallinen yksikkölokero on erotettu teräslevyillä. Ohjaussilmukan osasto on erotettu funktionaalisesta yksikköosastosta liekinlämpöisen polyfenyleenieetterin muovikannun avulla.
(3) Kaapissa asennettua kehyksen katkaisijaa voidaan käyttää manuaalisesti kaapin ulkopuolella suljetussa tilassa. Tarkkaile katkaisijan avaus- ja sulkeutumistilaa ja arvioi, onko katkaisija testi -asennossa vai työasennossa toimintamekanismin ja oven välisen sijaintisuhteen mukaisesti.
(4) Pääpiirin ja apupiirin väliin on suunniteltu erotusrakenne. Metreistä, signaalivaloista ja painikkeista koostuvat apuväliyksiköt on asennettu muovilevyyn, ja liekin häviävästä polyuretaanivaahtomuovesta valmistettu kansi erotetaan levyn takana olevasta pääpiiristä.
◆ Pukeutuneen moottorin ohjauskeskus ja pieni virran jakelukeskus (MCC)
Laatikon tyyppinen MCC-kaappi on jaettu kolmeen osastoon, nimittäin kaapin takana olevaan vaakasuoraan linja-autoosastoon, kaapin etuosan vasemmalla olevaan toiminnalliseen yksikkölokeroon ja kaapin etuosassa oleva kaapelilokero. Vaakabussilokero ja funktionaalinen yksikkölokero on erotettu funktionaalisilla levyillä, jotka on valmistettu liekin hävittäjästä vaahdotetuista muoveista, ja kaapeliosasto on erotettu vaakasuorasta linja-autoosastosta ja toiminnallisesta yksikkölokerosta teräslevyillä. MCCI Motor Control Center) Laatikot jaetaan seuraaviin viiteen tyyppiin: 8E/4: korkeus 200 × leveys 150 × syvyys 400 mm. 8E/2: Korkeus 200 × Leveys 300X Syvyys 400 mm. 8e: korkeus 200 × leveys 600 × syvyys 400 mm. 16e: korkeus 400 × leveys 600 × syvyys 400 mm. 24e: korkeus 600 × leveys 600 × syvyys 400 mm.
◆ Takan poistokytkimen kaapin rakenne

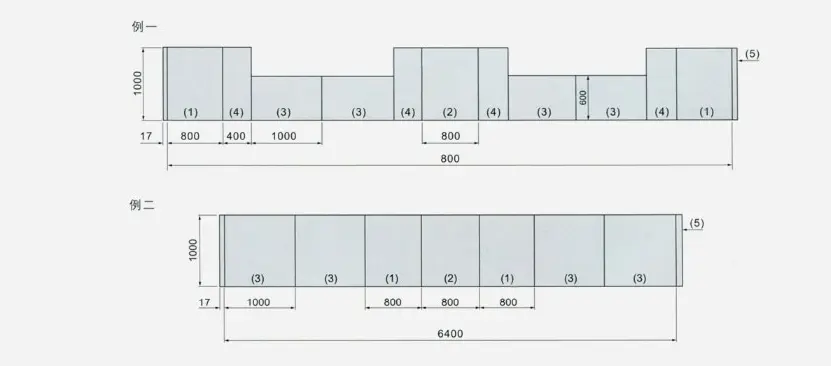

Kytkinkaapin järjestelyn leveyden vähentämiseksi kytkinkaapin pääväylä on asennettu vaakasuoraan kytkinkaapin yläosaan ja kaapin takaosa on kaapelihuone, jossa saapuvat ja lähtevät kaapelit on kytketty. Kytkinkaapin etuosa on laitehuone, johon asennetaan kytkentälaitteen toiminnalliset yksiköt. Tässä järjestelmässä kytkimen kaapin sivulla oleva kaapelihuone siirretään takakaapissa, mikä vähentää huomattavasti kytkinkaapin järjestelyn leveyttä täyttääkseen edelleen sähköaseman avaruusaseman vaatimukset.
Syöttölaite kaappi on 600 mm leveä ja 1000/1200 mm syvä, ja ylhäällä oleva riippumaton pääbussihuone on eristetty laitehuoneesta. Etulaitekammion tehokas asennuskorkeus on 72E (E = 25 mm), joka on erotettu takakaapelin kammiosta monitoiminnallisella levyllä, hyödyntäen kytkinkaapin asennustilaa täysimääräisesti, kompakti rakenne ja joustava yksikkökokoonpano. Takan kaapelihuoneessa on ovi, joka on kätevä asennukseen ja huoltoon. Saapuvan kaapin leveys määritetään tulevan yksikön runkovirran mukaan. Suositeltu leveys on 400/600/800/10000 mm ja kaapin syvyys on 1000 mm.

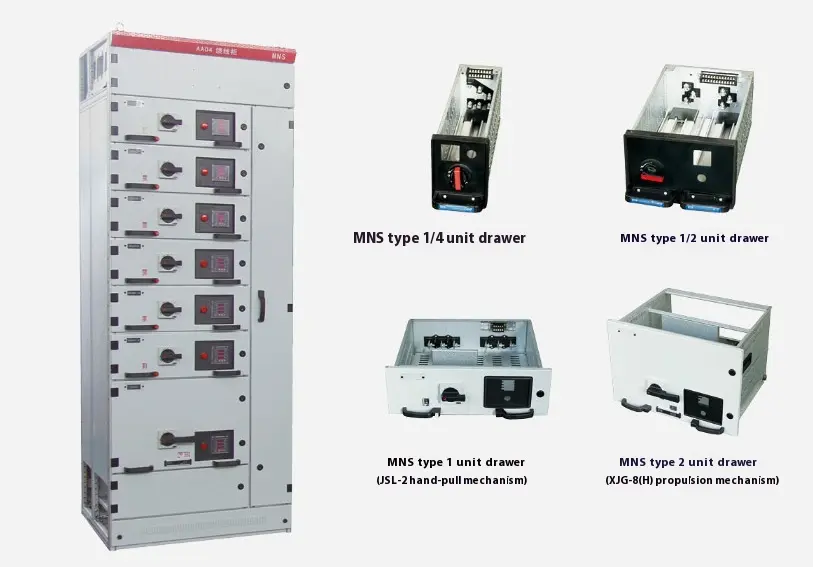

● Laatikkotyyppi
(1) 8E/4: Kokota 4 laatikkoyksikköä 8E -korkeudessa.
(2) .8E/2: Kokota 2 laatikkoyksikköä 8e -korkeudessa.
(3) 8e: Kokota laatikkoyksikkö 8E -korkeustilaan.
(4) 16e: Kokota laatikkoyksikkö 16E (400 mm) korkeuteen.
(5) 24e: Kokota laatikkoyksikkö 600 mm: n korkeuteen. Viisi tyyppiä laatikkoyksikköä voidaan koota yksin kaappiin, ja niitä voidaan käyttää myös sekoitettuun kokoonpanoon. Katso alla olevasta taulukosta enimmäismäärä laatikkoyksiköitä, jotka voidaan sijoittaa yhden kokoonpanon kaappiin.
Laatikkotyyppi |
8e/4 |
8e/2 |
8e |
16e |
24Tämä |
Enimmäisyksiköt |
36 |
18 |
9 |
4 |
3 |
◆ Laatikoiden sähköinen ja mekaaninen lukitus

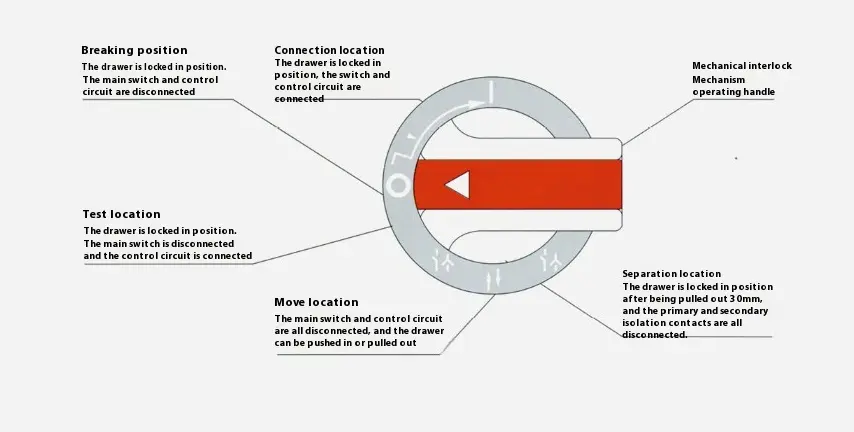

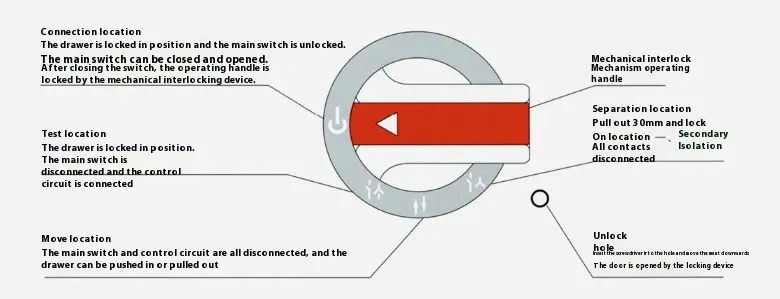

Laatikon yksiköllä on luotettava mekaaninen lukitusasento, jota ohjataan toimintakahva ja jolla on ilmeiset ja tarkka sulkeminen, testaus, piirtäminen ja eristämisasento. Katso toimintamekanismin funktion kuva. Turvatoimenpiteiden vahvistamiseksi riippulukkoja voidaan lisätä käyttökahvan sijoittamisen jälkeen ja enintään kolme lukkoa voidaan lisätä, kuten vasemmassa kuvassa esitetään. Kun laatikkoyksikkö on paikallaan, sen on toimittava tiukasti kuvassa 4 ja 5 luetellun toimintatoiminnon ja sijainnin mukaisesti, muuten se vahingoittaa rakenteellisia osia helposti, joten kiinnitä huomiota sitä käytettäessä.
◆ 8e/4 ja 8e/2 käyttävät kytkintoimintoa
◆ 8And 16e, 24e käyttävät kytkintoimintoa
◆ Kaavio yhdistelmätilasta
● Asennus, käyttö ja huolto
1. Kun laite saapuu määränpäähän, tarkista ensin, onko pakkausruutu valmis. Jos laitetta ei asenneta heti, se tulisi tallentaa kuivaan ja puhtaaseen paikkaan.
2. Laitetta suositellaan asentamaan seinästä, tai se voidaan asentaa seinää vasten. Asennussäätiötason tulisi olla tasainen, ja perustuskanavan teräsvahjelmavirhe on 1/1000, ja kokonaispituuden poikkeama on 3 mm ..
3.
Pultin eritelmä |
Kiristysmomentti |
M6 |
9.5 |
M8 |
25 |
M10 |
45 |
M12 |
80 |
M16 |
200 |
4 (Kupariliitosten kylmäpuristimen käsittelyyn sopeutuakseen toissijaisille kaapeleille suositellaan moniytimistä joustavia johtoja).
5. Kaapelin kytkemisen jälkeen laitteen pohja on suljettu, jotta pienet eläimet estävät kaapin indeksoimasta ja aiheuttaen oikosulkuonnettomuuksia.
6. Asennuksen tai säädön jälkeen, ennen käyttöä, tarvitaan seuraavat tarkastukset ja testit:
▶ Tarkista, täyttävätkö laitteeseen asennetut sähkölaitteet ja ohjausjohdot tehdaspiirroksen vaatimukset.
▶ Eri kytkimien manuaalisen toiminnan on oltava joustavia ilman epänormaalisuutta tai häiritsemistä.
▶ Tarkista, ovatko mekaanisen lukitusmekanismin ja sähköisen lukituslaitteen toimet oikeat ja luotettavat, joiden tulisi täyttää järjestelmävaatimukset.
▶ Tarkista, täyttävätkö pääpiirin eristysvastus ja ohjauspiiri määritetyt vaatimukset.
▶ Tarkista, onko laitteeseen asennettu sähkölaitteet hyvässä yhteydessä, ja vastaako itse sähkölaitteen tekniset vaatimukset.
▶ Tarkista, onko laitteen sisällä vieraita aineita ja ovatko eri osien kiinnitysruuvit löysät.
◆ Käyttöohjeet MCC: lle:
(1) Vasta sen jälkeen, kun laatikon pohja tulee oppaan oikein, voidaanko se työntää kaappiin, muuten laatikko vaurioituu tai sitä ei voida vetää ulos.
(2) Katso kuva 4 symbolit ja toiminnot paneelissa 8E/4e/8/2 -laatikosta. Nuoli murtopaikasta "o" työasentoon "I" kuvassa osoittaa, että toimintakahva on työnnettävä ensin ja käännettävä sitten "O": sta "I". Palattuaan sitä ei tarvitse työntää, käännä vain kahva "I" "O" ja sen jälkeen, kun olet päässyt irti, kahva.

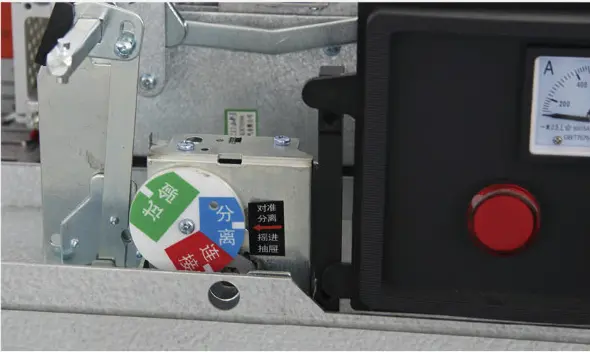

(3) Katso kuva 5 8E-24E -laatikon paneelin symbolit ja toiminnot. Kun kahva saavuttaa työasennon, mekanismi vapauttaa pääkytkimen mekaanisen lukon, ja sitten pääkytkin voidaan sulkea ja avata. Kun pääkytkin on suljettu, lukitusmekanismin kahvaa ei kuitenkaan voida käyttää. Oikeassa alakulmassa olevassa ovessa on pieni muovinen kansi, joka vastaa merkkiä, joka on oven lukituksen avaamismekanismi. Käyttöprosessi on seuraava: Kun laatikko on työasennossa, jos haluat avata oven, vedä ensin pieni kansi, aseta sitten ruuvimeisseli reikään ja siirrä salpa alaspäin oven avaamiseksi. Varmista, että peitä pieni muovinen kansi oven avaamisen jälkeen, muuten alkuperäinen suojaustaso tuhoutuu.
● Laitteiden kuljetus ja varastointi
▶ Laitteen ei sallita kaatua ja kärsiä vakavasta tärinästä.
▶ Kuljetuskulmilevyä tulisi käyttää laitteen nostamisessa purkamisen jälkeen, ja kahden teräsjohdon ja köyden mukana olevan kulman tulisi olla ≤1200. Jos käytetään haarukkaautoa, rullaa tai varispalaa, sitä ei sallita suorittaa suoraan laitteen alikehyksessä.
▶ Kun laite on asennettu paikoilleen, jos haluat siirtää asennon lyhyen matkan ajan, voit pilata sen rungon neljään kulmaan.
▶ Sähkötuotteita ja osia ei saa purkaa laitteen tahdon mukaan.
▶ Sade on estettävä kastumasta, ja ympäristön lämpötilan tulisi olla tämän näytteen asiaankuuluvien määräysten mukainen.
● Tuotteiden täydellisyys
MNS -tyyppinen matalan jännitteen jakelukaappi on liitetty pakkausluettelolla, tuotetodistuksella, tuotekäsikirjalla ja tarvittavilla piirustuksilla, ja oven avain ja varaosat, jotka toimitetaan tukiluettelon mukaisesti.
