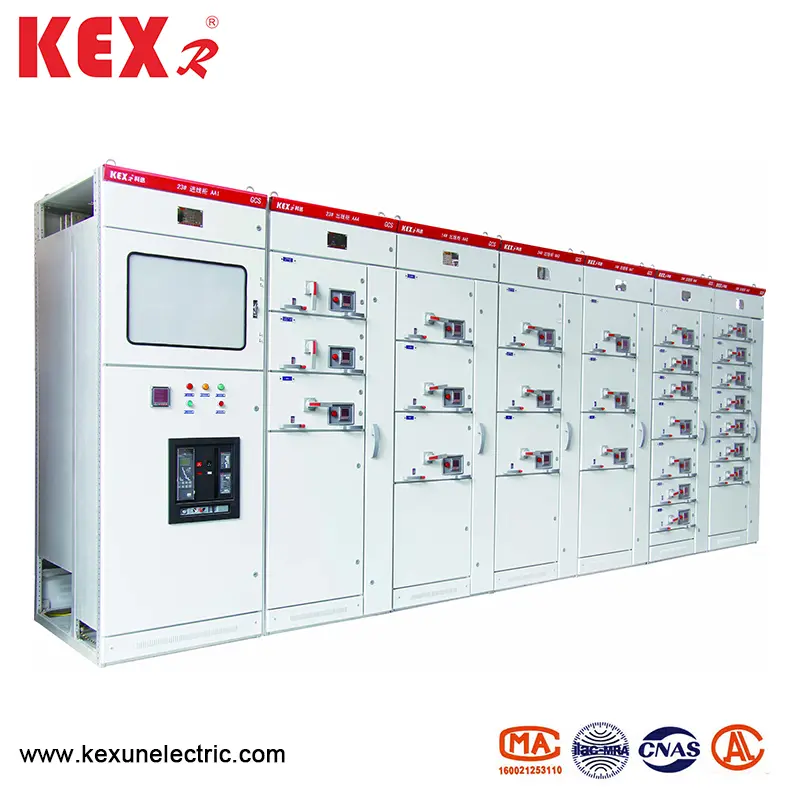

Matalajännitteen täydellinen sarja

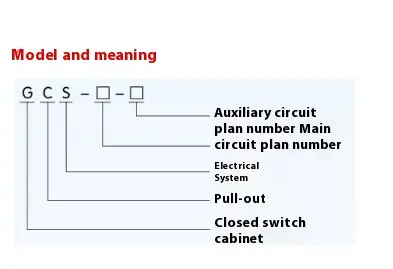

● Malli merkitys

● Perusparametrit

● Päärakenne

▶ GCS -tyyppisen matalan jännitteen kokonaisjoukon pääkehys ottaa käyttöön 8MF -tyypin avoimen osan teräksen, ja leikkausteräksen molemmilla puolilla on asennusreiät, joiden moduuli on 20 mm ja 100 mm ja ①9,2 mm, joten sisäinen asennus on joustava ja kätevä.

▶ Pääkehys on suunniteltu kahteen kokoonpanomuotoon, nimittäin täysin koottu rakenne ja osittain hitsattu rakenne (sivukehys ja poikkipalkki) käyttäjille.

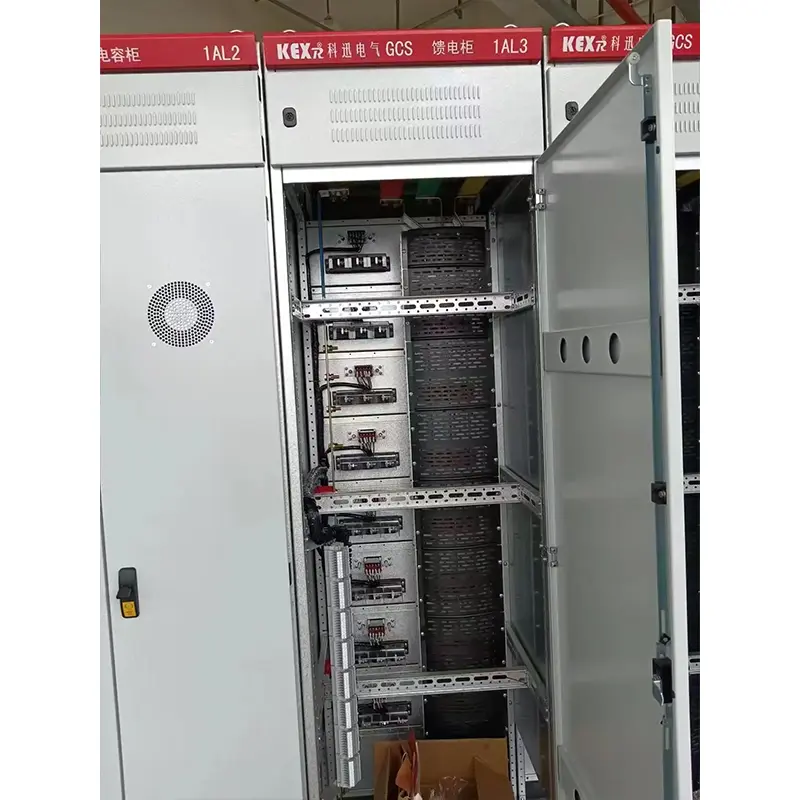

▶ Laitteen jokainen toiminnallinen huone on eristetty toisistaan, ja sen osastot on jaettu toiminnalliseen yksikköhuoneeseen, linja -autohuoneeseen ja kaapelihuoneeseen. Kunkin kammion toiminnot ovat suhteellisen riippumattomia.

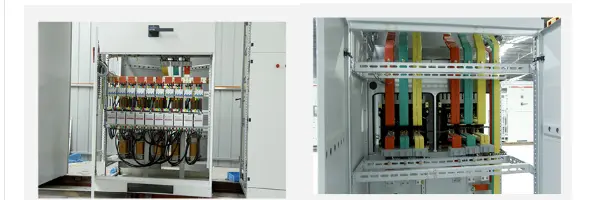

▶ Vaakasuora pääväylä on järjestetty vaakasuoraan kaapin taakse, mikä on perusmitta, jonka mukaan laitteen pääpiirin on suuri oikosulku.

▶ Kaapelin malli tekee kaapelien menemisestä erittäin käteväksi ylös ja alas.

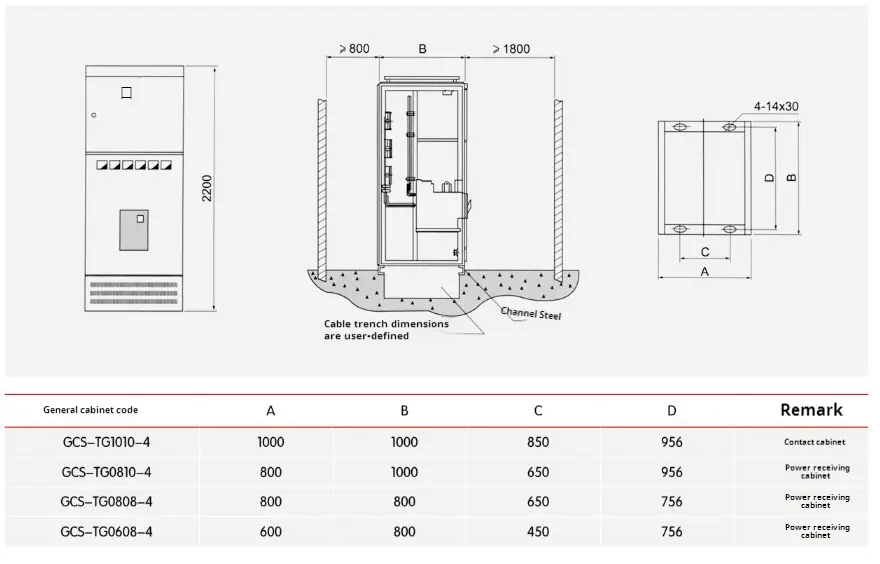

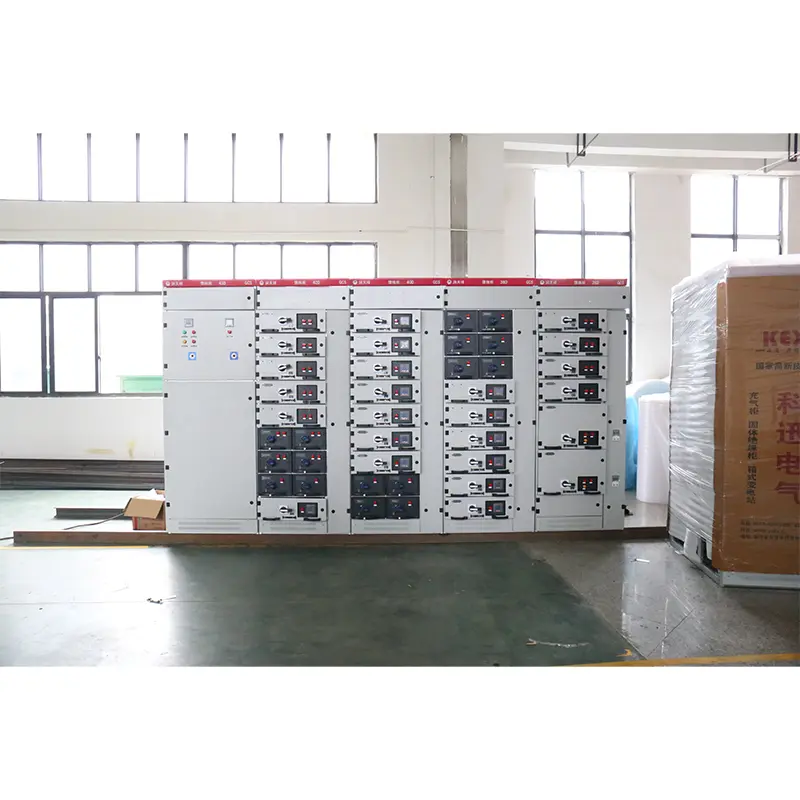

▶ Laitteen yleisen kaapin kokoinen sarja (katso alla oleva taulukko):

● GCS -tyypin asentaminen ja käyttö Matalajännitteen täydellinen sarja

◆ Kun tuotteet saapuvat vastaanottopaikkaan, heidän tulee ensin tarkistaa, onko pakkaus ehjä. Jos ongelmia löytyy, heidän tulisi viipymättä ilmoittaa sopimuksen asiaankuuluville osastoille yritysrekisterien laatimiseksi, analysoida syyt yhdessä, tehdä viisumia ja käsitellä jälkimainingeja. Tuotteiden osalta, joita ei ole asennettu välittömästi, ne tulisi sijoittaa asianmukaiseen paikkaan ja pitää asianmukaisesti normaalien käyttöolosuhteiden ja sähkölaitteiden väliaikaisten säilytysmääräysten vaatimukset. 1. Tuote on asennettava asennuskaavion mukaisesti (katso liitteenä oleva kuva). Käyttäjä on toimittaa perustuskanavan teräs ja pultit, kun pultin kiinnitysmenetelmä on käytettävä. Kun pääväylä on kytketty, jos pinta on epätasainen kuljetuksen, varastoinnin ja muiden syiden vuoksi, se tulisi tasoittaa ennen liitäntää ja kiinnitystä.

◆ Kun laitteet asennetaan erikseen tai sarakkeisiin, niiden pystysuuntaisuus, kaapin pinnan epätasaisuus ja kaapien välisten aukkojen poikkeama täytetään alla olevassa taulukossa olevat vaatimukset.

◆ Tarkastus ja tarkastus GCS -tyypin jälkeen Matalajännitteen täydellinen sarja

Asennus ja ennen toiminnan aloittamista

(1) Tarkista, vaurioituuko kaapin ylämaali tai muut peitelmamateriaalit (kuten muovinen ruiskutus) ja onko kaappi kuiva ja puhdas.

(2) Onko sähkökomponenttien toimintamekanismi joustava, eikä häiritsemistä tai liiallista käyttövoimaa pitäisi olla.

(3) Onko pää- ja sähkölaitteiden pää- ja apukoskettimien on oltava luotettavia ja tarkkoja.

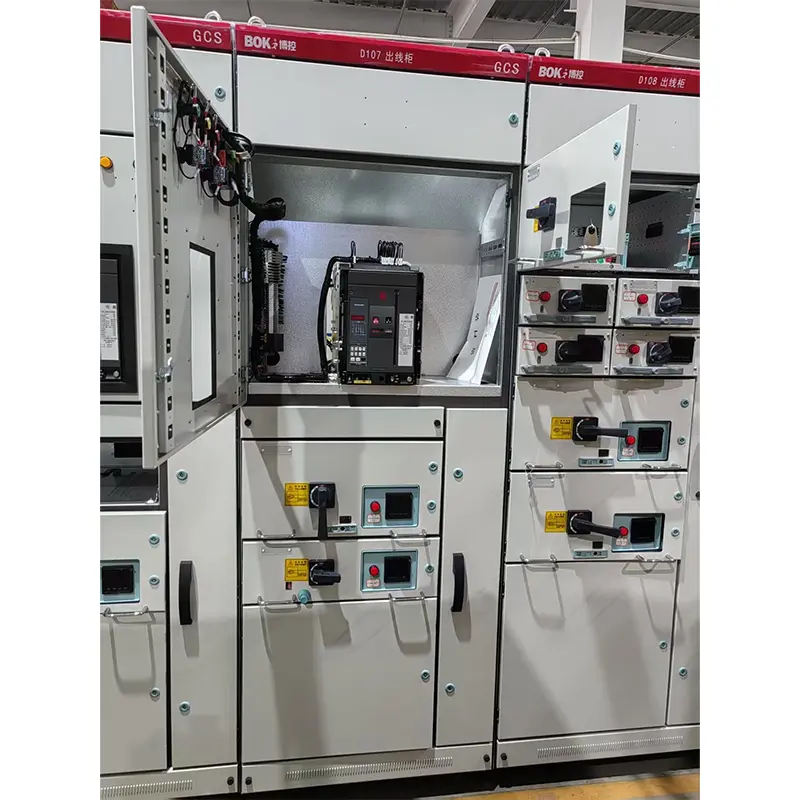

(4) Laatikon tai vetomekanismin tulisi olla joustavaa ja kevyttä ilman häiritsemistä ja törmäystä.

(5) Laatikon tai vetorakenteen siirrettävien ja staattisten kontaktien keskiviivojen tulisi olla johdonmukaisia, ja koskettimien tulisi olla läheisessä kosketuksessa. Pää- ja apulaitteiden lisäyssyvyyden tulisi täyttää vaatimukset. Mekaaninen lukitus tai sähköinen: Vastaustoimenpide on oikea, ja lukituksen tai vapautumisen tulisi olla luotettava.

(6) Samankokoisten laatikoiden on oltava vaihdettavissa kätevästi häiritsemättä ja törmäystä.

(7) Laatikon ja kaapin välisen maadoituskosketin tulisi olla läheisessä kosketuksessa. Kun laatikkoa työnnetään sisään, laatikon maadoitus kosketus on otettu yhteyttä ennen pääkontaktia, ja kun se vedetään ulos, maadoituskontakti irrotetaan pääkontaktin jälkeen.

(8) Laitteen kalibroinnin, muuntajan muunnossuhteen ja napaisuuden on oltava oikea.

(9) Sulake -ydinmäärityksen tulisi täyttää tekniikan suunnittelun vaatimukset.

(10) Suojauksen luokituksen ja asetuksen on oltava oikea ja luotettava.

(11) Käytä 1000 V: n megohmmeteriä eristysvastusarvoa vähintään 1MΩ.

(12) Kunkin väylän kytkentä on hyvä, ja eristystukien asentamisen, asennusosien ja muiden lisävarusteiden on oltava kiinteitä ja luotettavia.

◆ Käytä GCS -tyypin alhaisen jännitteen täydellisen sarjan varotoimenpiteitä

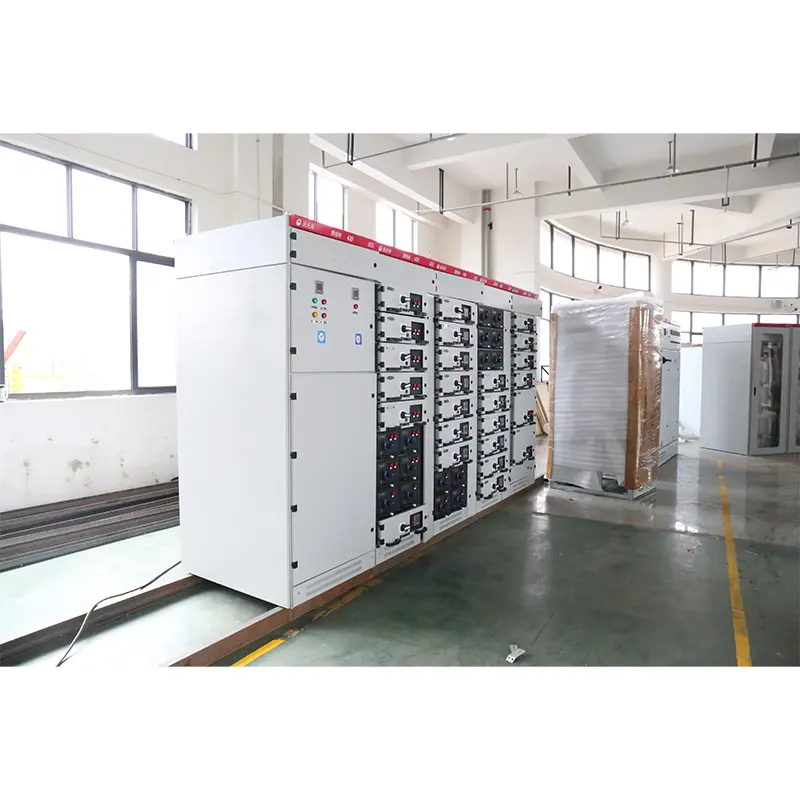

▶ Laite on matalan jännitteen täydellinen sarja, jota ei ole asennettu seinää vasten, jota käytetään edestä ja ylläpidetään molemmilta puolilta. Vain pätevät ammattilaiset voivat kirjoittaa tai avata huoltokanavan ja kaapin oven käyttöä varten, tarkastusta ja huoltoa varten.

▶ Ilmakytkin ja valetut kotelon katkaisijat on erotettu ja suljettu useita kertoja, etenkin oikosulun erotuksen ja sulkemisen jälkeen, mikä aiheuttaa paikallisia kosketuspolttoa ja tuottaa hiiliaineita, jotka lisäävät kosketuskestävyyttä. Siksi niitä olisi ylläpidettävä ja uudistettava katkaisijan käyttöohjeessa.

▶ Asennuksen ja ylläpidon jälkeen osastojen ja toiminnallisten yksiköiden eristäminen on tarkistettava tiukasti laitteen hyvän toiminnallisen erottelun varmistamiseksi ja vian laajentumisen estäminen.

● Tuotepaketti

Valmistajan on toimitettava seuraavat asiakirjat ja lisävarusteet toimittaessaan:

▶ Laiteluettelo

▶ Tuotetodistus

▶ Käytettävä ohjeet

▶ Tehtaan testiraportti

▶ Asiaankuuluvat sähköpiirrokset

▶ Kaapin ovenäppäimet, toimintakahvat ja sopimuksessa määritetyt varaosat.

▶ Pääkomponenttien asennusohjeet

● Tilausohjeet

GCS -tyypin tilaussopimus Matalajännitteen kokonaisjoukko sisältää seuraavan sisällön:

▶ Tuotteen koko malli sisältää pääpiirin järjestelmän numeron ja apulaitteen numeron.

▶ Pääpiirijärjestelmän yhdistelmäjärjestyskaavio

▶ Apupiirin sähkökaavio kaavio

▶ Kaapin komponenttien luettelo

▶ Asettaa parametrit, kuten jännitteet, virta ja aika piirissä.

▶ Muut erityiset taulukot, jotka ovat ristiriidassa tuotteen normaalin käytön kanssa.
