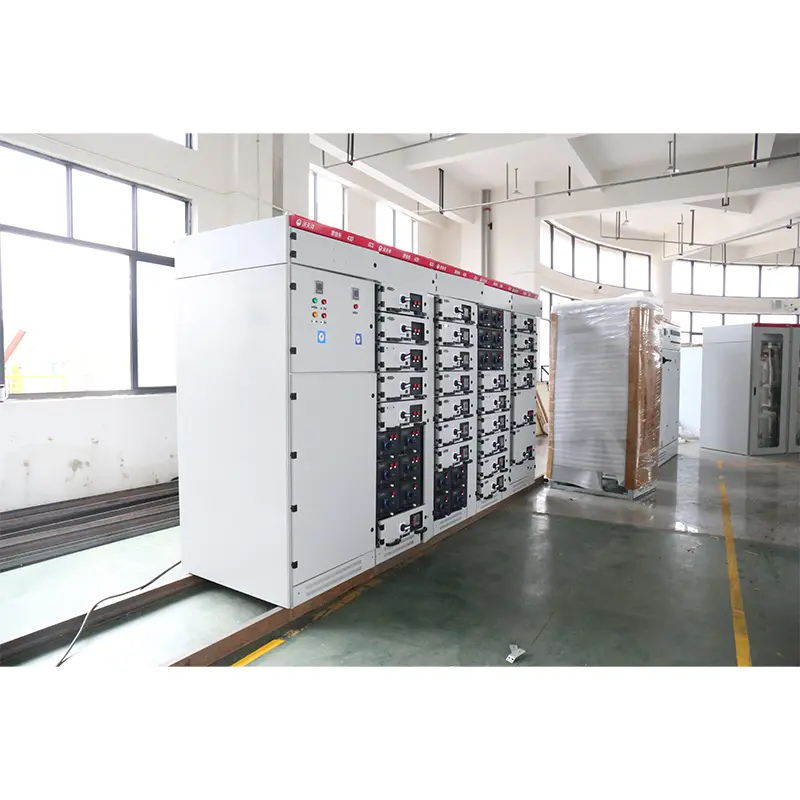

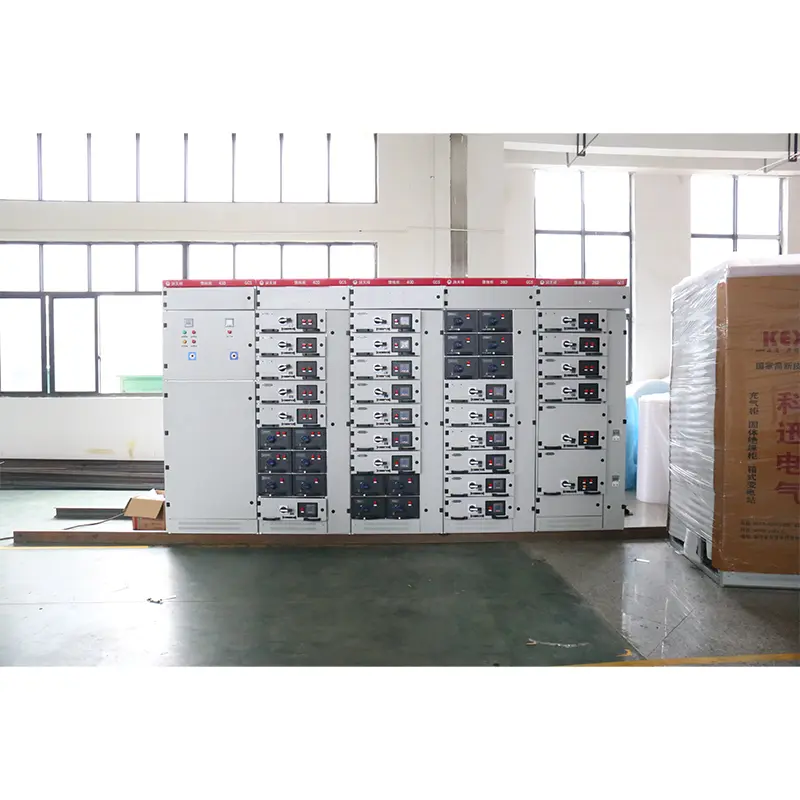

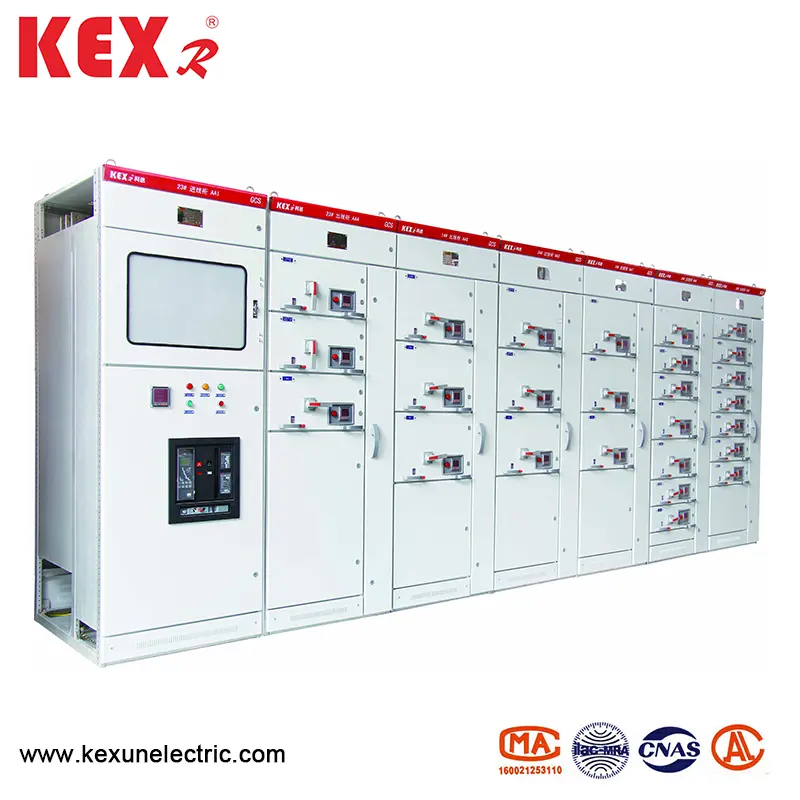

Matalan jännitteen uuttamiskytkimen kaappi

● Suorituskykyindeksi

GCS -tyyppisen matalan jännitteen uuttamiskytkimen kaapin suunnittelu täyttää seuraavat standardit:

▶ IEC439-1 Pienjännitevaihtolaitteet ja ohjauslaitteet

▶ GB7251 Pienjännitekytkinlaitteet

▶ ZBK36001 Matalajännitettä

● Perusparametrit

● Päärakenne

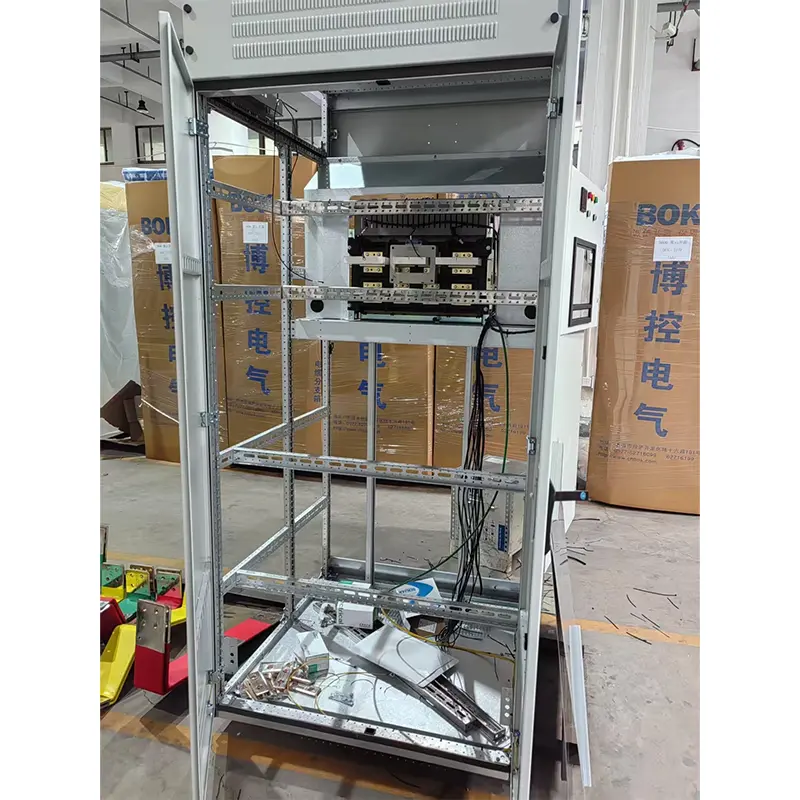

▶ GCS: n tyyppisten matalan jännitteen poistokytkimen kaapin pääkehys ottaa 8MF -tyypin avoimen osan teräksen, ja leikkausteräksen molemmilla puolilla on asennusreiät moduulilla 20 mm ja 100 mm ja ①9,2 mm, joten sisäinen asennus on joustava ja kätevä.

▶ Pääkehys on suunniteltu kahteen kokoonpanomuotoon, nimittäin täysin koottu rakenne ja osittain hitsattu rakenne (sivukehys ja poikkipalkki) käyttäjille.

▶ Laitteen jokainen toiminnallinen huone on eristetty toisistaan, ja sen osastot on jaettu toiminnalliseen yksikköhuoneeseen, linja -autohuoneeseen ja kaapelihuoneeseen. Kunkin kammion toiminnot ovat suhteellisen riippumattomia.

▶ Vaakasuora pääväylä on järjestetty vaakasuoraan kaapin taakse, mikä on perusmitta, jonka mukaan laitteen pääpiirin on suuri oikosulku.

▶ Kaapelitilan suunnittelu tekee kaapelien menemisestä erittäin käteväksi ylös ja alas.

▶ Laitteen yleisen kaapin kokoinen sarja (katso alla oleva taulukko):

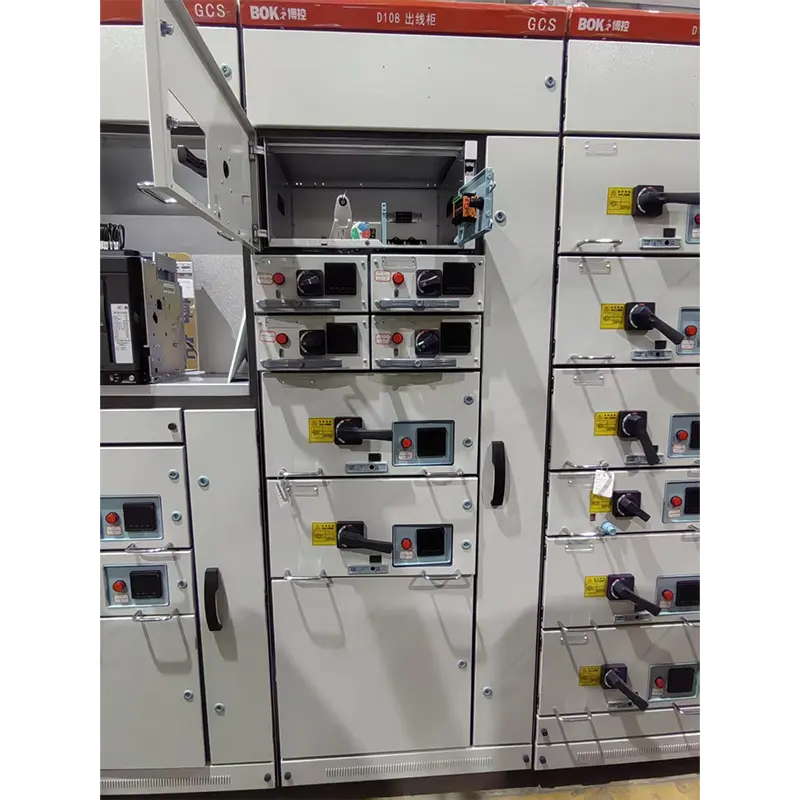

● Toimintoyksikkö

1. Laatikon korkeus on 160 mm. Se on jaettu 1/2 yksikköön, 1 yksikköön, 3/2 yksikköön, 2 yksikköön, 3 yksikköön ja viiteen kokoisarjaan. Yksikköpiirin nimellisvirta on 400A tai vähemmän.

2. Laatikko muuttuu vain korkeusmittaan, ja sen leveys ja syvyysmitta pysyvät ennallaan. Laatikoilla, joilla on samat funktionaaliset yksiköt, on hyvä vaihdettavuus.

3. Jokainen MCC-kaappi voidaan varustaa korkeintaan 11 yhden yksikön laatikolla tai 22 1/2-yksikön laatikolla. Jossa useampi kuin yksi laatikkoyksikkö ottaa monitoimisen takalevyn.

4. Nykyisen laatikon sisääntulon ja poistoviivojen mukaan erilaiset laajennukset samoilla sirurakenteella.

5. 1/2 Yksikön laatikko ja kaapelihuone on kytketty ZJ-2-sovittimella, jolla on takalevyrakenne.

6. Yksikön laatikon ja kaapelihuoneen välinen yhteys ottaa käyttöön ZJ-1-sovittimen, jolla on saman kokoinen palkki tai putkirakenne nykyisen luokituksen mukaan.

7. Laatikkoyksikkö on varustettu mekaanisella lukituslaitteella.

● Tärkeimmät sähkökomponentit

Tärkeimpien sähkökomponenttien valintaperiaate perustuu tuodaan tekniikkaan, joka voidaan tuottaa sarjoissa Kiinassa ja täyttää laitteen korkean suorituskyvyn vaatimukset

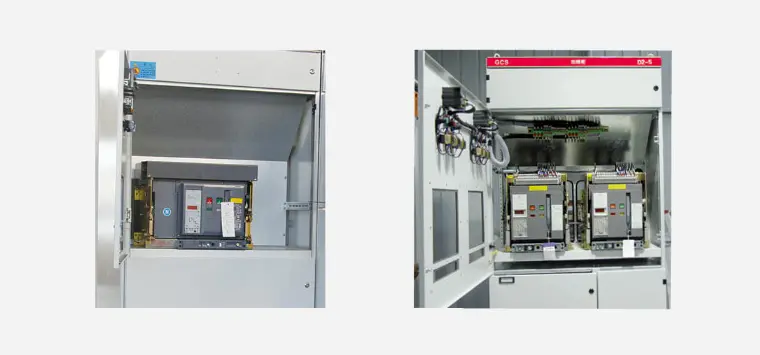

▶ Virtalähde- ja syöttöyksikön katkaisija valitsee pääasiassa AH -sarjan. Muut Schneider Company ja F -sarjan tuottamat M -sarjat, jotka ABB Company on tuottanut edistyneempiä suorituskykyä, voidaan myös valita. AH -katkaisijalla on hyvä suorituskyky, kompakti rakenne, kevyt ja vahva sarja. Hinta on suhteellisen alhainen, ylläpito ja käyttö ovat käteviä, ja kaikki suorituskykyindeksit voivat täyttää tämän laitteen vaatimukset.

▶ Laatikkoyksikkö (moottorin ohjausyksikkö, osittainen syöttöyksikkö) Kirokatkajat valitsevat pääasiassa CM1- ja TG.TM30-sarjan muovikotelon katkaisijat, ja jotkut valitsevat Moeller Company -yrityksen tuottaman NZM: n. 100A -sarja. Näillä kytkimillä on hyvä suorituskyky, kompakti rakenne, lyhyt kaari tai ei mitään kaaria ja korkeita teknisiä ja taloudellisia indikaattoreita, jotka voivat täyttää tämän laitteen vaatimukset.

▶ Eristämiskytkimen ja sulake -eristyskytkimen on oltava Q -sarja. Tällä sarjalla on korkea luotettavuus ja vahva murtokyky, ja se voi toteuttaa mekaanisen lukituksen.

▶ Päähaula on NT -sarja. 5. AC-kontaktien on oltava sarjoja B ja LCI-d ..

● GCS -tyypin ominaisuudet Matalajännitteen poistokytkimen kaappi

1. Paranna sovittimen lämpökapasiteettia ja vähennä huomattavasti lisälämpötilan nousua, joka johtuu sovittimen lämpötilan noususta liittimeen, kaapelipäähän ja välikappaleeseen.

2. Funktionaalisten yksiköiden ja osastojen välinen ero on selkeä ja luotettava, ja yhden yksikön vika ei vaikuta muiden yksiköiden työhön, joten vika on rajoitettu vähimmäisalueelle.

3. Väyläten vaakasuora järjestely tekee laitteesta hyvän dynaamisen ja lämpöstabiilisuuden ja kestää 80/176K: n oikosulkuvirran vaikutusta.

4. Yhden 4. MCC -kaapin piirien lukumäärä on jopa 22, ottaen huomioon täysin automaattisten sähköovien (koneiden) tarpeet sähköntuotannossa, petrokemiallisissa järjestelmissä ja muissa teollisuudenaloissa, joilla on suuri yksi yksikkökapasiteetti.

5. Laitteen ja ulkoisen kaapelin välinen yhteys on valmis kaapelilokerossa, ja kaapeli voi mennä ylös ja alas. Nykyinen muuntaja on asennettu kaapelilokeroon, mikä tekee asennuksesta ja huoltoa kätevästä.

6. Samassa tehonjakelujärjestelmässä oikosulkuvirtaa voidaan rajoittaa vastaamalla virran rajoittavia reaktoreita, väyläjännite voidaan stabiloida tietyllä arvolla, ja komponenttien oikosulun lujuuden vaatimukset voidaan vähentää osittain.

7. Laatikkoyksikössä on riittävä määrä sekundaarisia liittimiä (32 paria yksikölle 1 ja ylä- ja 20 paria yksikölle 1/2), jotka voivat täyttää tietokonelajapinnan ja automaattisen ohjaussilmukan vaatimukset yhteystietojen lukumäärän kohdalla

● Apupiiri

Apupiirikaavion suunnittelu vastaa lämpövoimalaitosten ja muiden asiaankuuluvien teknisten määräysten apuvoiman suunnittelun teknisiä määräyksiä. Se soveltuu voimalaitosten ja sähköasemien pienjännitekonitehontehojärjestelmään sekä pienjännitteisen tehon jakelujärjestelmään tehtaissa, kaivoksissa ja korkean kehyksen rakennuksissa. Tehtaiden ja kaivoksien apupiirisuunnitelma on suunniteltu pääpiirisuunnitelman mukaisesti, joka on jaettu virtalähteen saapuvan viivan, syöttölinjan (PC) ja moottorin syöttölinjan (MCC) toiminnallisiin yksiköihin ..

● Tuotepaketti

Valmistajan on toimitettava seuraavat asiakirjat ja lisävarusteet toimittaessaan:

▶ Laiteluettelo

▶ Tuotetodistus

▶ Käytettävä ohjeet

▶ Tehtaan testiraportti

▶ Asiaankuuluvat sähköpiirrokset

▶ Kaapin ovenäppäimet, toimintakahvat ja sopimuksessa määritetyt varaosat.

▶ Pääkomponenttien asennusohjeet

● Tilausohjeet

GCS -tyypin tilaussopimus Matalan jännitteen uuttamiskytkimen kaappi sisältää seuraavan sisällön:

▶ Tuotteen koko malli sisältää pääpiirin järjestelmän numeron ja apulaitteen numeron.

▶ Pääpiirijärjestelmän yhdistelmäjärjestyskaavio

▶ Apupiirin sähkökaavio kaavio

▶ Kaapin komponenttien luettelo

▶ Asettaa parametrit, kuten jännitteet, virta ja aika piirissä.

▶ Muut erityiset taulukot, jotka ovat ristiriidassa tuotteen normaalin käytön kanssa.
