Matalan jännitteen vetäminen kytkinlaitteet

● Tuoteominaisuudet

Tällä alhaisella jännitteellisellä kytkentälaitteella on edut korkealle murtumiskapasiteettille, hyvälle dynaamiselle ja lämpöstabiilisuudelle, edistyneelle ja kohtuulliselle rakenteelle, käytännölliselle sähkökaaviolle, sarjalle, voimakkaalle monipuolisuudelle, mielivaltaiselle yhdistelmälle eri kaavioyksiköitä, enemmän piirejä, jotka sisältävät yhden kytkimen, lattiatilan säästöä, kaunista ulkonäköä, korkeaa suojaustasoa, turvallisuutta ja luotettavuutta, kävivää huoltoa ja niin edelleen. Tämä tuote on IEC439 NEMAICS2-322 -standardin mukainen, ja se on myös GB7251-87 "matalan jännitteen kytkentälaitteen" National Standard ja ZBK36001-89 "Pienjännitettä vetäytyminen SwitchGear" Professional Standard

● tärkeimmät tekniset parametrit

● Arkkitehtoninen ominaisuus

Matalan jännitteen vetämiskytkimen peruskytkinkehys on koottu rakenne. Kaikki kytkinlaitteen rungon rakenteelliset osat on kytketty toisiinsa ruuveilla peruskehyksen muodostamiseksi. Sitten tarvittaessa ovet, ohjaamot, osiot, laatikot, kiinnityskiinnikkeet, väyläpalkit ja sähkökomponentit lisätään täydellisen kytkentälaitteen koottamiseksi. Tällä LV -kytkentälaitteilla on seuraavat ominaisuudet:

▶ 1. Kehys on valmistettu profiloidusta teräksestä, joka on sijoitettu kolmiulotteisella kulmalevyllä ja ruuvattu ilman hitsausrakennetta, välttäen siten hitsauksen muodonmuutoksia ja jännitystä ja parantamalla asennustarkkuutta.

▶ 2. Kehysten ja osien asennusreiät muuttuvat moduulin E = 20 mm: n mukaan.

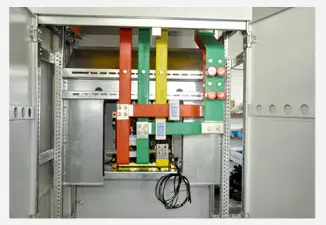

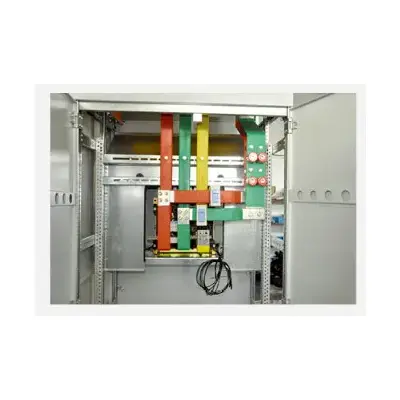

▶ 3. Sisäiset rakenteelliset osat galvanoituvat. Picklingin ja fosfatoinnin jälkeen ulkopinta ruiskutetaan sähköstaattisella epoksijauheella. 4. Power Center (PC) saapuvassa kytkentälaitteessa yläosa on vaakasuora väyläpinta -ala ja vaakasuoran väylän alueen alaosa on katkaisijahuone. Katkaisijat voidaan varustaa kotimaisella DW15C: llä, ME: llä ja muilla sarjoilla, ja ne voidaan myös varustaa useilla ulkomaisten sähköyhtiöiden tuottamilla katkaisijoilla käyttäjien tarpeiden mukaan, kuten F -sarjan katkaisijat, jotka ABB -yritys ja älykkäät katkaisijat ovat tuottaneet. Yleensä PC -yksikössä on pääpiiri (mukaan lukien väyläkytkin), jossa on käänteiset rivet. Kun nimellisvirta on 630A-1600A, se vie kytkentälaitteen, jonka kokonaiskoko on 800 × 1000 × 2200 (leveys x syvyys x korkeus). Pääpiiri ilman liikevaihtoa vie kytkentälaitteen, jonka ulkoinen ulottuvuus on 800 × 800 × 2000 (leveys, syvyys ja korkeus). Kun nimellisvirta on välillä 1600A-3150A, siinä on kytkinlaitteet, joiden kokonaiskoko on 1000 × 1000 × 2200 (leveys x syvyys x korkeus). Ei ole pääkytkimestä, joka on käännetty. Kun nimellisvirta on 1600A-3150A, se vie kytkentälaitteen, jonka ulkoinen ulottuvuus on 1000 × 1000 × 220 (leveys × syvyys × korkeus). Pääpiiri ilman liikevaihtoa vie kytkentälaitteen, jonka ulkoinen ulottuvuus on 1000 × 800 × 2200 (leveys x syvyys x korkeus).

▶ 4.Tähkökeskuksen (PC) syöttölaitteen kytkentälaitteen rakenne on samanlainen kuin tulevan kytkinlaitteen rakenne. Kun syöttövirta on 630A-1600A, 1000 × 1000 × 2200 (leveys × syvyys × korkeus) kytkinlaitteet voidaan varustaa kahdella silmukolla, jotka on järjestetty ylös ja alas.

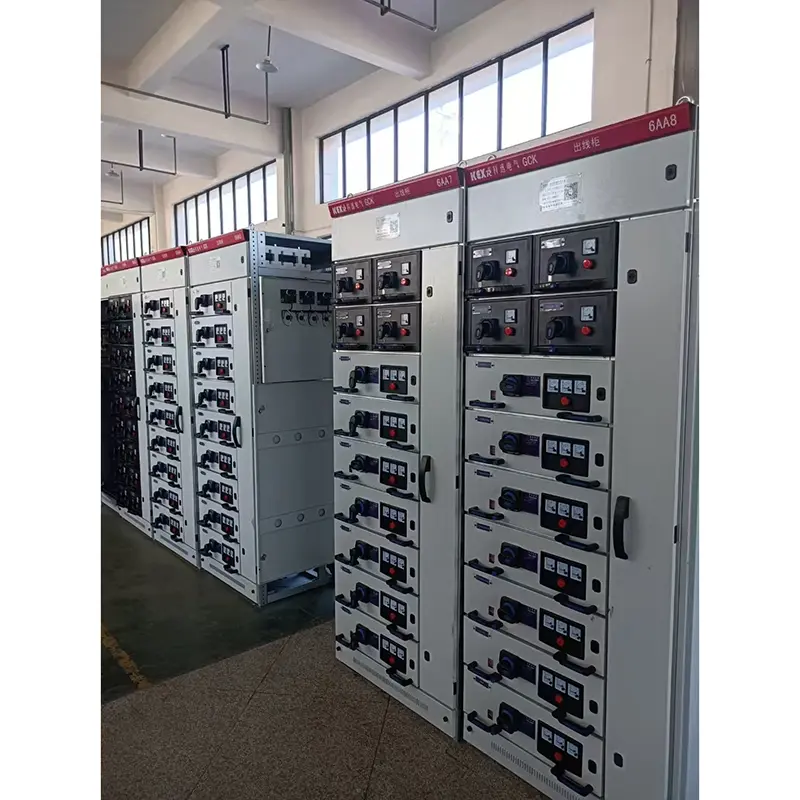

▶ 5. Moottorin ohjauskeskuksen (MCC) kytkentälaitteessa on kahta tyyppiä: seinälle asennetut kytkentälaitteet ja seinään asennetut kytkinlaitteet, joiden yläosa on vaakasuora vähitellen, ja laatikon funktionaalinen yksikköalue on vaakasuoran linja-alaisen yksikön pinta-alan alapuolella, jonka leveys on 600 mm ja laatikon funktionaalisen yksikön pinta-ala on 1840 mm. Kun kytkentälaitteen runko on seinälle kiinnitetty, kytkentälaitteen vasen osa on toiminnallinen yksikköalue, ja oikealla osalla on 200 mm leveä kaapelin poistoalue. Kytkinlaitteen yleiset mitat ovat 800/500/2200 (leveys/syvyys/korkeus). Kun kytkentälaitteet on asennettu pois seinästä, kytkentälaitteen leveys on 600 mm ja kaapelin poistoalue on kytkinlaitteen takana. Kytkinlaitteen kokonaismitat ovat 600 × 800 (1000) × 2200 (leveys x syvyys x korkeus). Kytkinlaitteita on kahden tyyppisiä syvyyksiä: 800 ja 1000. Ehdotamme, että käyttäjät valitsevat kytkentälaitteen, jonka syvyys on 1000, jotta ne olisivat yhdenmukaisia ​​PC -kytkentälaitteen syvyyden kanssa. Kun laatikko vedetään kytkentälaitteesta, kytkinlaitteen elävä osa ei ole paljastettu, mikä on turvallinen ja luotettava.

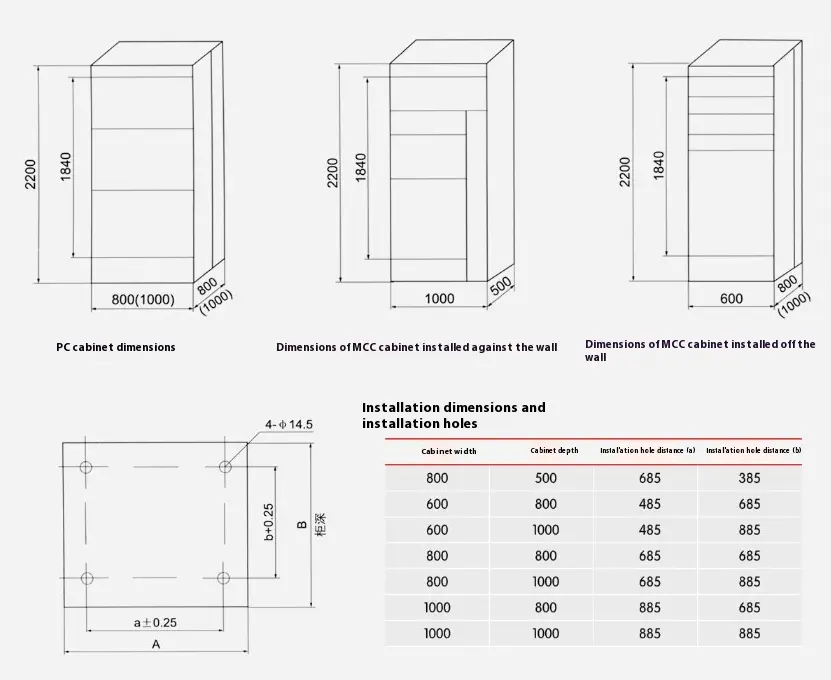

● LV -kytkentälaitteet Yleiset mitat, asennusmitat

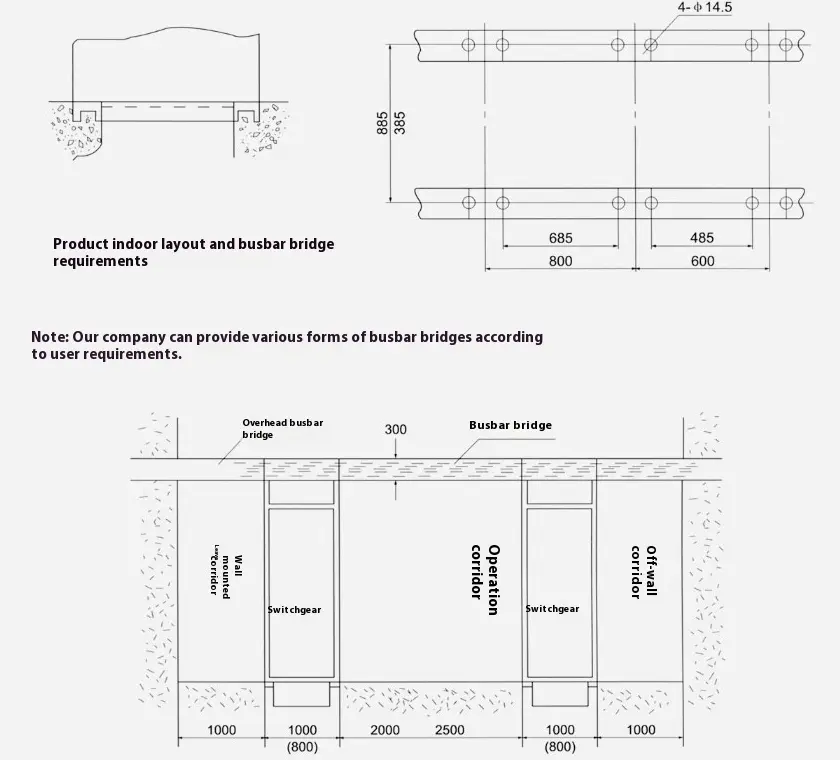

● Kaavio matalan jännitteen siirtokytkimen asennussäätiöstä

● VAROITUS

▶ Tätä tuotetta asennettaessa matalan jännitteen siirtokytkimien välisen vaakasuoran viivan tulisi olla tiukasti ja luotettavasti kytketty.

▶ Tämän tuotteen ovella on lukitustoiminto pääkytkimellä, ts. Ovi voidaan avata vain virtavikatilanteessa. Tämän tuotteen toinen puoli on ruuvitiivistelevy, jolla ei ole lukitustoimintoa pääkytkimen kanssa. Siksi irrota virtalähde purettaessa tämän tuotteen sivulevyn huoltoa varten.

▶ Ei-ammattilaisten ei tulisi avata kytkentälaitetta huoltoa varten.
