Avaa kytkinlaite, joka on varustettu metallisella panssarilla

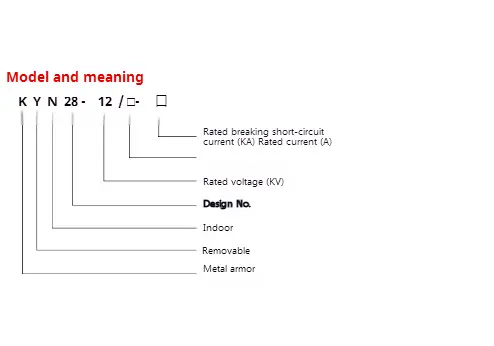

● Malli merkitys

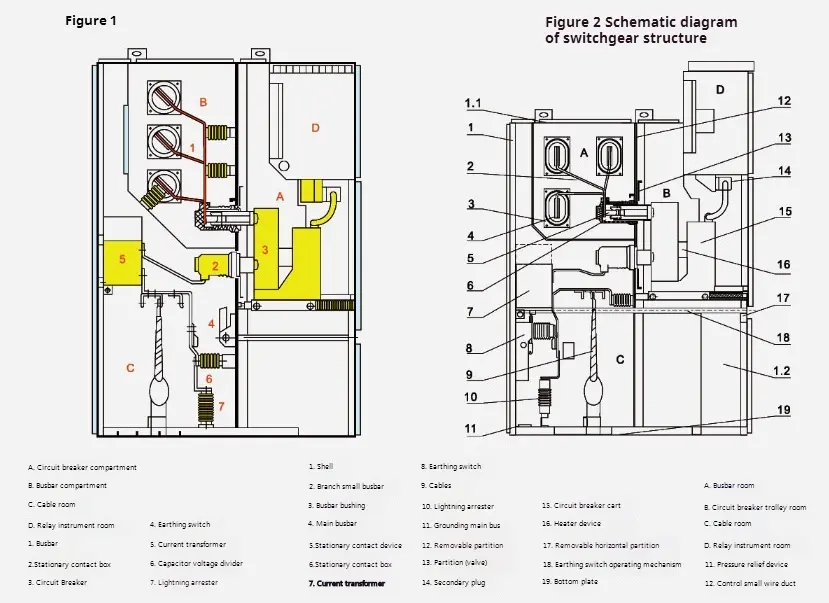

◆ Kaavio avoimen kytkimen laitteesta, joka on varustettu metallarakenteella

◆ Standardit

KYN28-12 Tyyppi Open Switch -laite, joka on varustettu metallia panssarilla, vastaa seuraavat standardit ： ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Avoin kytkinlaite, joka on varustettu metallisella panssarilla, koostuu kahdesta osasta: kiinteästä kaapista ja piirtävästä osasta (lyhyen käsikärry). Avoimen kytkimen laitteen kuori, joka on varustettu metallipanssarilla ja kunkin funktionaalisen yksikön osiot, kiinnitetään alumiini-Zinc-päällystetyillä teräslevyillä. Sen kuoren suojataso saavuttaa IP4X: n, ja kunkin osaston osiokortin ja katkaisijan oven suojataso on P2X, kun se avataan. KYN28-12 Tyyppi Open Switch -laite, joka on varustettu metalliharjoituksella, voidaan varustaa VS1: llä, Zn 12V -tyyppisellä tyhjiökatkaisijalla ja VD4-tyyppisellä tyhjiökappaleiden käsikanalla ja VC-tyyppisillä tyhjiökontaktorilla, jonka ABB-yritys voidaan asentaa kaksinkertaisiksi kaappeiksi rinnakkain, toisin sanoen selkänojajärjestelyihin. Divece voidaan asentaa ja virheenkorjaus etuosaan, joten se voidaan asentaa seinää vasten. Suurin etu seinää vasten asentamisessa on, että se voi säästää lattiatilaa. Lisäksi se voidaan asentaa ilman seinää, ts. Se on kaksipuolinen huoltotyyppi. Näiden kahden sisäinen rakenteen asettelu on epäjohdonmukaista, ja sen etu on kätevä ylläpito.

◆ kuori ja osio

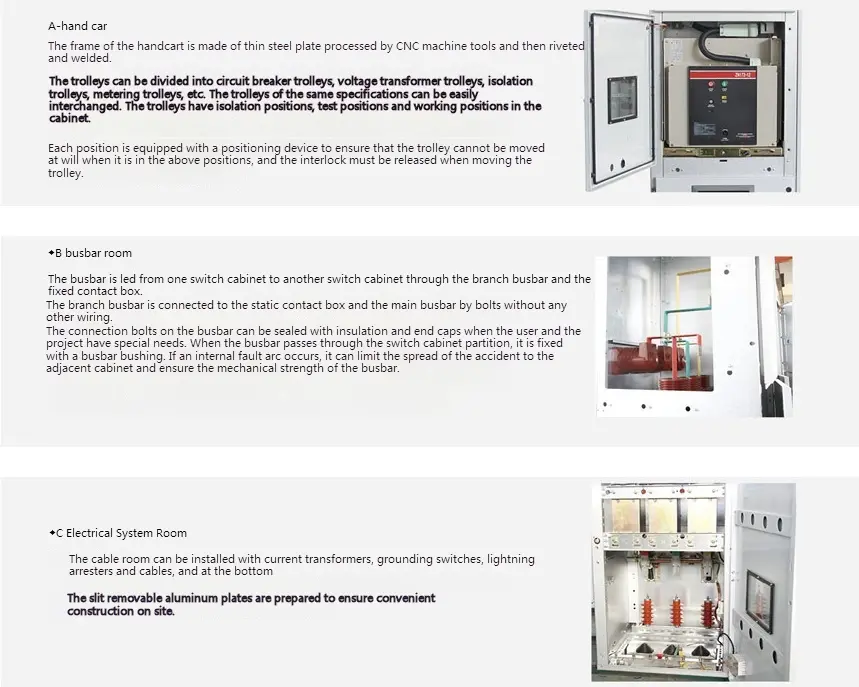

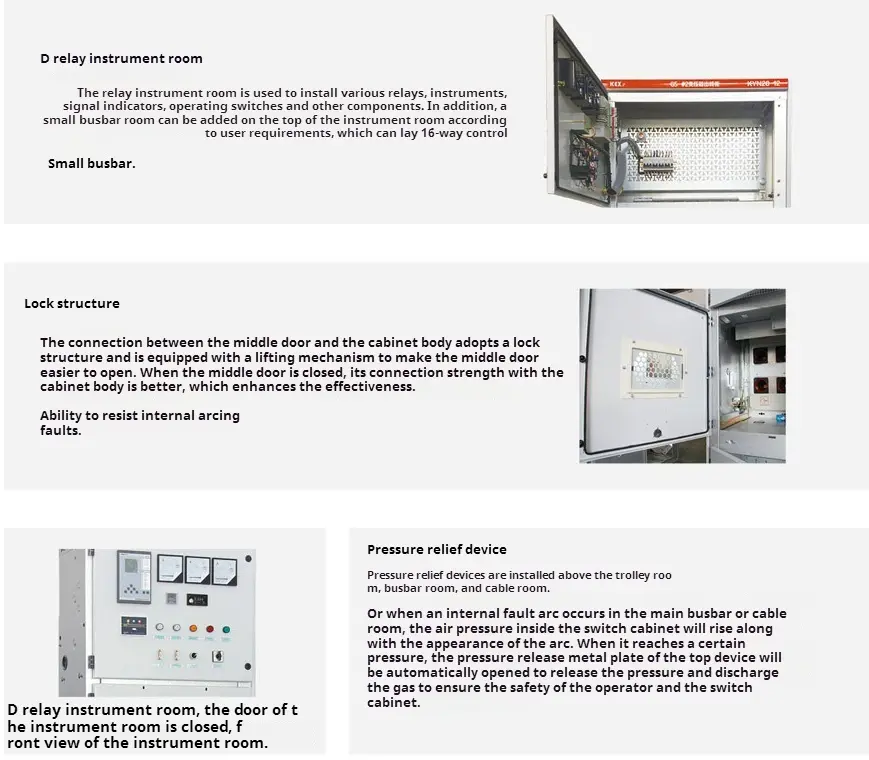

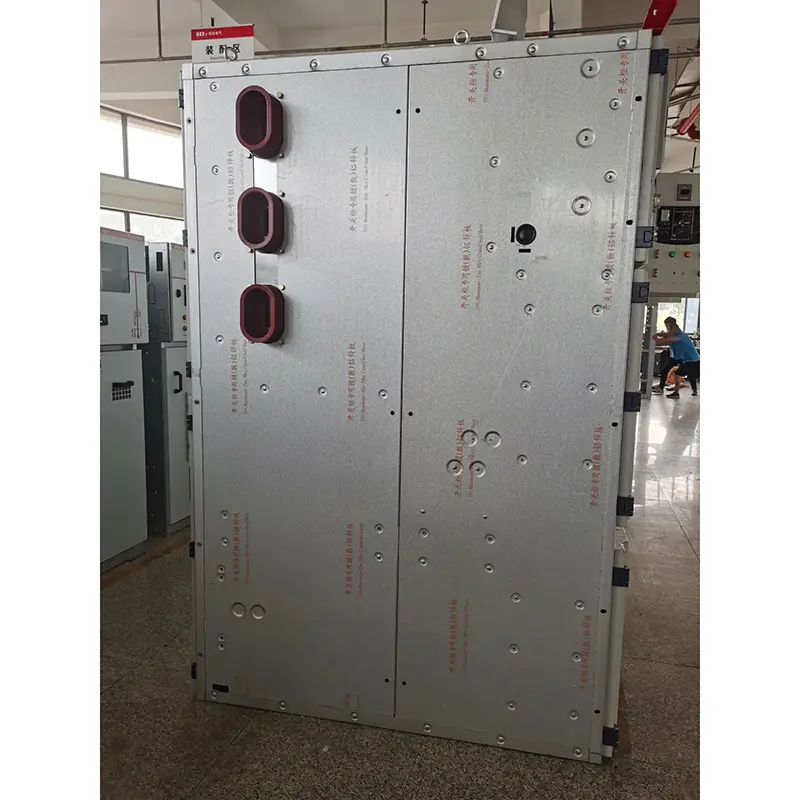

Metallipanssarilla varustetun avoimen kytkimen laitteen kuori ja osio on valmistettu korkealaatuisista tuodusta alumiinilla päällystetyistä sinkkiteräslevyistä, jotka ruuvattu CNC-työstötyökaluilla taivutettuna, joten koottu kytkinkaappi voi ylläpitää tasaisuutta kooltaan. Sillä on voimakas korroosionkestävyys ja hapettumiskestävyys, ja sen mekaaninen lujuus on suurempi kuin sama teräslevy. Kytkinkaappi on jaettu käsinhuoneeseen (katkaisijaosasto), linja -autohuoneeseen, kaapelihuoneeseen ja releen instrumenttihuoneeseen (matalajännitehuone) osion mukaan. Kunkin yksikön kuori on itsenäisesti maadoitettu.

◆ Tuotteen yleiskatsaus

Metallipanssarilla varustetun avoimen kytkimen laitteen kuori ja osiot on valmistettu alumiini-Zinc-päällystetyistä teräslevyistä tai teräslevyistä, jotka on ruuvattu sen jälkeen, kun ne on käsitelty ja taivutettu CNC-työstötyökaluilla, joten koottu kytkinkaappi voi ylläpitää tasaisuutta kooltaan. Alumiini-sinkkipinnoitetulla teräslevyllä on voimakas anti-korroosion ja hapettumisen anti-anti-anti-anti-vaikutukset, ja sillä on suurempi mekaaninen lujuus kuin samalla teräslevyllä. Kytkentäkaappi on jaettu käsinhuoneeseen, linja -autoihin, kaapelihuoneeseen ja releen instrumenttihuoneeseen osioiden mukaan, ja kunkin yksikön kuoressa on itsenäinen maadoitus. Kytkimen kaapin ovet ruiskutetaan kaikki sähköstaattisella muovilla niiden pintojen valmistamiseksi. Impact -vastus, korroosionkestävyys ja kauniin ulkonäön edut (käyttäjät voivat räätälöidä väriä).

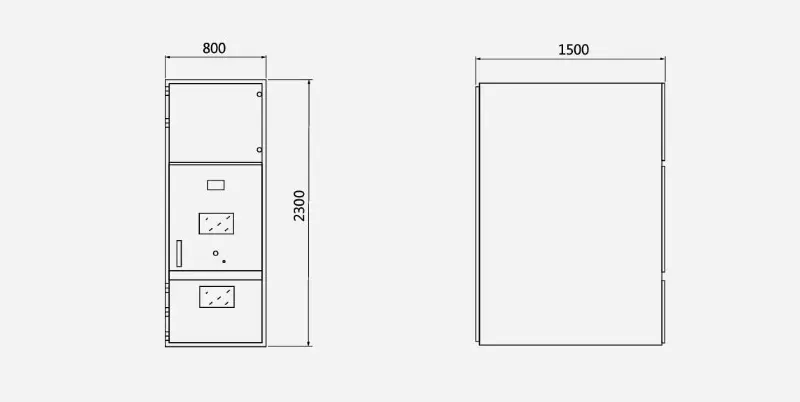

◆ Ominaisuuden ulottuvuus

Metallipanssarilla varustetun avoimen kytkimen laitteen ääriviivat ovat kuin bäet ：

◆ Pääkomponentti
