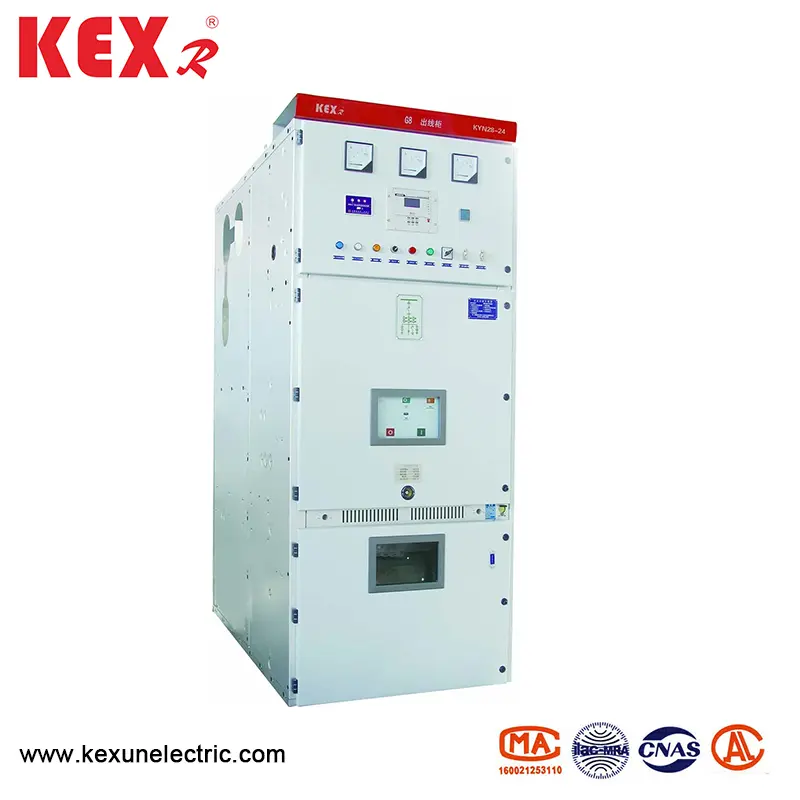

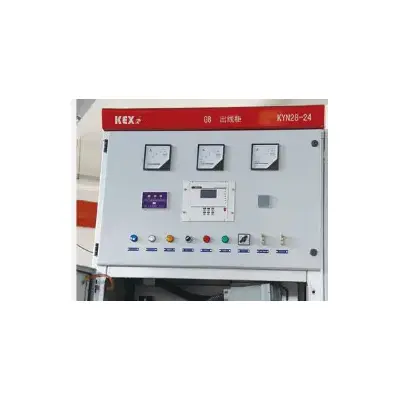

Panssarit verhoiltu metalli suljetun kytkimen laite

● Levitysalue

KYN28-24-tyyppinen panssariverhoiltu metalli suljetut kytkinlaitteet (jäljempänä Switch-laitteet) sopii sisälle kolmivaiheiselle 50/60 Hz: n sähköjärjestelmälle, jonka nimellisjännite on 24KV, ja sitä käytetään pääasiassa voimalaitoksissa, sähköasemissa, teollisuus- ja kaivostoiminnoissa ja suurissa rakennuksissa, jotka saavat ja jakelevat sähköä energiaa sekä hallitsevia ja seurantaa. KYN28-24-kytkentälaitteilla on erilaisia ​​toimintoja väärinkäytön estämiseksi, mukaan lukien käsinkäsivuoren liikkumisen estäminen kuormituksen kanssa, estäen maadoituskytkimen sulkemisen katkaisijan, estäen maadoituskytkimen sulkemisen sähköllä ja estämään sen pääsemästä elävälle osastolle erehdyksessä. KYN28-24-tyyppinen panssarien verhottu metalli Suljetun kytkimen laite on varustettu VS1-24-sarjan korkeajännitteisesti AC-tyhjiökatkaisija käsikanava ja YD4G-24-sarjan suljettu tyhjiökatkaisimen käsikärry, jolla on erinomainen suorituskyky. Kytkinlaitteiden toissijainen piiri on varustettu edistyneillä ja luotettavilla ohjaus- ja suojakomponenteilla; Vussilla on lämmöllinen eristävä materiaali tai epoksipäällystetyt eristysvälineet, optimoi elektrodin muodon ja kaapin runko on rakenteeltaan kompakti. Se on tehon jakeluväline, jolla on edistyksellinen tekniikka, vakaa suorituskyky, kohtuullinen rakenne, kätevä käyttö, turvallisuus ja luotettavuus.

● Tuotteen valmistusstandardi

KYN28-24-tyyppinen panssarin verhottu metalli Suljetun kytkimen laitteet kohtaavat standardien alapuolella:

◆ GB 311.1: n eristyskoordinointi korkeajännitehonsiirto- ja muunnoslaitteita

◆ GB1984 Korkeajännitteinen vaihtovirtakatkaisija

E

◆ GB/T11022 Korkeajännitteisen kytkimen ja ohjauslaitteen standardien yleiset tekniset vaatimukset. ◆ IEC 60694 -standardin yleiset tekniset vaatimukset korkeajännitekytkin- ja ohjauslaitteille. ◆ IEC 62271-200: 2003 Korkeajännitekytkimen ja ohjauslaitteen osa 200: Nimellisjännite 1KV yli 52KV ja AC-metallialueiden suljettujen kytkin- ja ohjauslaitteiden alapuolella.

● Tekninen parametri

● rakenne ja työperiaate

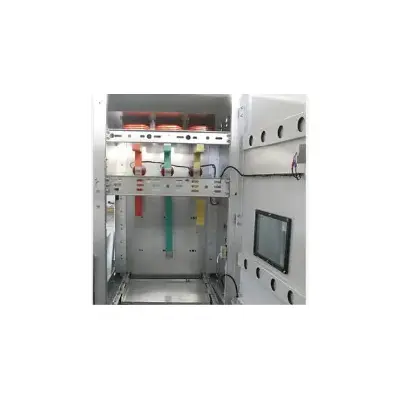

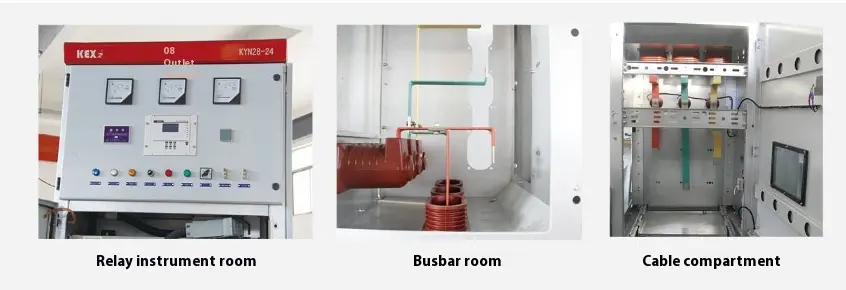

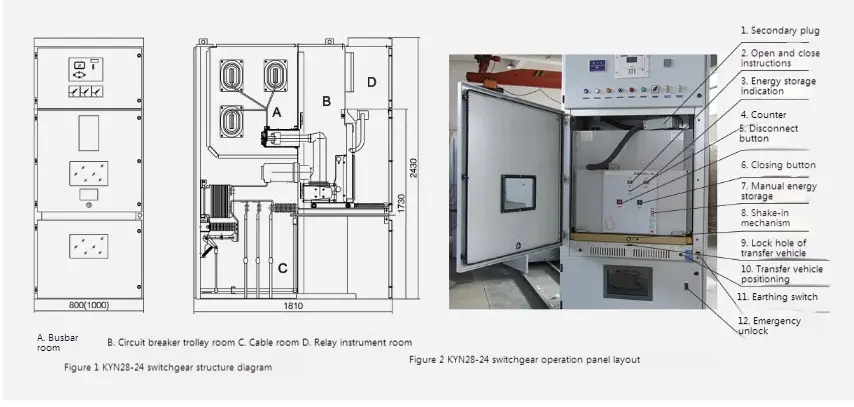

KYN28-24-tyyppinen panssarin verhottu metalli Suljetun kytkimen laite koostuu kaapista ja irrotettavista osista (yleisesti tunnetaan käsinryhmä). Kaappi on jaettu useisiin toiminnallisiin osastoihin metalli -osioiden, kuten linja -autojen, katkaisijan, kaapelihuoneen ja releen instrumentin huoneiden avulla. Kytkinlaitteen irrotettavat osat voidaan varustaa tyhjiökatkaisijan käsikarjalla, jännitemuuntajan käsikarjalla, salamanruokalajikkeella, eristyskäsikerroksella ja sulake käsin.

● Tärkeimmät rakenteelliset ominaisuudet

Kytkinlaitteet voidaan järjestää takaisin tai asentaa seinää vasten, mikä ei vain paranna kytkinten turvallisuutta ja joustavuutta, vaan myös vähentää lattiatilaa.

◆ kuori

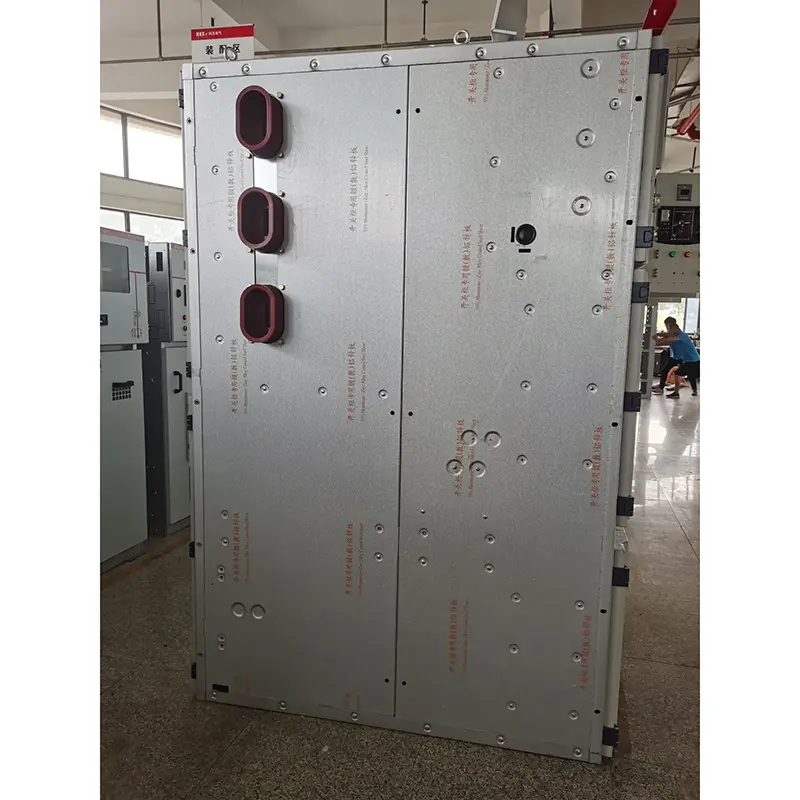

KYN28-24-tyyppisten panssarien verhottujen metallien suljetun kytkimen laitteiden kuori on valmistettu tuodusta alumiini-Zinc-päällystetystä teräslevystä, jota prosessoidaan CNC-työstötyökalulla ja joka on valmistettu usean taittoprosessin avulla. Koko kaapissa on suuri tarkkuus ja vahva korroosionkestävyys ja hapettumiskestävyys, ja monen taittotekniikan käyttöönoton vuoksi kaapin kokonaispainossa on kevyempi, mekaanisen lujuuden korkeampi ja ulkonäöltään kaunis kuin muut samanlaiset laitekaapit. Kaapissa on koottu rakenne, joka on kytketty pajumutterilla ja erittäin lujalla pultilla, joten prosessointi- ja tuotantosykli lyhennetään, osat ovat universaalia, lattiatila on pieni ja tuotannon organisointi on kätevää.

◆ Käsikäärme

Käsikarustin luuranko on valmistettu ohuesta teräslevystä ja koottu CNC -työstötyökalulla. Käsikäärme ja kaapissa on suuri vastaava tarkkuus, ja mekaaninen lukitus on turvallinen, luotettava ja joustava. Käsinkeräys voidaan jakaa katkaisijan käsikarjalle, jännitemuuntajan käsikarjalle, mittauskäsikerrokselle, eristämiskäsikerrokselle jne. Samat eritelmät voivat vapaasti vaihdeta. Käsikartissa on katkaisu/testipaikka ja työpaikka kaappissa, ja jokaisessa asennossa on paikannuslaite. Luotettavan lukituksen varmistamiseksi. Kaikenlaisia ​​käsikartteja ajetaan ja peruutetaan ruuvitangoilla, jotka ovat kevyitä ja joustavia käyttää ja sopivia päivystyshenkilöstölle. Kun käsikartti on poistettava kaapista, se voidaan ottaa kätevästi pois erityisellä siirtokuorma -autolla erilaisiin tarkastuksiin ja huoltoon. Kun käsikartti -auto kuljetetaan kaapin katkaisijahuoneeseen, se voidaan lukita luotettavasti OFF/Test -asentoon, ja kaapin asennon merkkivalo näyttää sen sijainnin. Vasta sen jälkeen, kun käsikartti on täysin lukittu, voidaanko lyijyruuvin työntömekanismia ravistaa työntämään käsikärry työasentoon. Kun käsikartti saavuttaa työaseman, työntövoiman kahvan käyttövoima kasvaa yhtäkkiä eikä sitä voida kiertää, ja sen vastaava asennon merkkivalo näyttää sen sijainnin. Käsinkerroksen mekaaninen lukitus voi luotettavasti varmistaa, että katkaisija voidaan sulkea vain, kun käsikärry on työasennossa tai testiasennossa; Lisäksi käsikartti voi liikkua vain, kun katkaisija on avaustilassa.

◆ Paineenhelpotuslaite

Paineenhelpotuslaitteet on asennettu käsinhuoneeseen, linja -autoihin ja kaapelihuoneeseen. Kun osastossa ja kaari tapahtuu viat, kytkinlaitteiden sisällä oleva ilmanpaine nousee ja kaapin ovi suljetaan etuovelle asennetulla erityisellä tiivistysrenkaalla, ja ylimmän laitteen paineenalennusmetallilevy avataan automaattisesti paine- ja korkean lämpötilan kaasun vapauttamiseksi, mikä varmistaa käyttäjien ja kytkimen turvallisuuden.

◆ Toissijainen pistoke, joka on lukittu käsin.

Toissijainen yhteys kytkinlaitteen ja käsikirjan välillä toteutetaan toissijaisen pistokkeen kosketuksen kautta, joka on kytketty käsinkerrokseen nylon -aallotetun teleskooppisen putken läpi, ja toissijainen pistorasia on asennettu kytkinlaitteen käsikärnän oikeassa yläkulmassa. Vain kun käsikartti on testi-/pois -asennossa, toissijainen tulppa voidaan kytkeä tai irrottaa pistorasiasta. Toissijainen pistoke on lukittu, kun käsikärry siirtyy työasentoon. Käsiryhmän katkaisija käsikartti, joka on varustettu sähkömagneetin sulkemisella ja lukitsemisella, ennen kuin toissijainen tulppa on kytketty, käsinkerroksen sulkemismekanismi lukitaan sähkömagneettilla, ja se voidaan avata vain, joten sitä ei voida sulkea.

◆ Ladattu näyttölaite

Kytkinlaitteet voidaan varustaa live-näyttölaitteella ensisijaisen piirin toiminnan havaitsemiseksi, joka koostuu korkeajännitealueesta ja näytöstä. Laite voi kehottaa korkeajännitepiirin lataustilaa ja voi myös tehdä yhteistyötä sähkömagneettisen lukon kanssa käyttökahvan, kaapin oven ja viereisten kaapien lukitsemiseksi väkisin, jotta käsinkerroksen siirtäminen ja eristäminen kuormituksen estämiseksi estävät maadoituskytkimen sulkemisen lataamisesta ja estämään sen tukemista ja tukevia tuotteita koskevan tuotteet ja parantamista koskevat virheelliset tuotteet.

◆ Estä kondensaatio

Ympäristön tiivistymisen estämiseksi korkean kosteuden tai suuren lämpötilan muutoksen avulla sähkölämmittimet asennetaan vastaavasti katkaisijan huoneeseen ja kaapelihuoneeseen, jotta eristysonnettomuudet estävät edellä mainituissa käyttöolosuhteissa.

◆ Maadoituslaite

Kaapelihuoneessa on 5 × 40 mm2 maadoituskuparipalkki, joka kulkee vierekkäisten kaapien läpi ja on kytketty hyvin kaappeihin suoraan maadoitettujen komponenttien käyttöä varten. Koska koko kaappi on silmukoitu alumiinipäällystetyillä sinkkilevyillä, koko kaappi on hyvässä maadoitustilassa, varmistaen, että käyttäjien turvallisuus koskettaa kabinettia.
