Panssarit verhoiltu metalli suljettu kytkinlaitteet

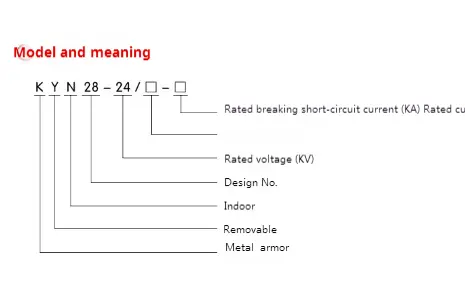

● Malli merkitys

● Käyttöolosuhteet

◆ Normaalien käyttöolosuhteet

▶ Ympäristön lämpötila: -15 ~ 40 ℃ ja keskimäärin 24 tunnin sisällä alle 35 ℃.

▶ Kosteus: Keskimääräinen päivittäinen kosteus alle 95%; Keskimääräinen kuukausittainen kosteus alle 90%;

▶ Höyrynpaine ： Keskimääräinen höyrynpaine päivässä on enintään 2,2 kPa ； Keskimääräinen kuukausittainen vesihöyrynpaine ei saa ylittää 1,8 kPa ；;

❖

▶ Ympäröivää ilmaa ei selvästikään pilaantu pöly, suola, syövyttävä ja/tai palava kaasu-, höyry- tai suolahuke;

▶ Värähtely tai maanliike kytkentälaitteiden ja ohjauslaitteiden ulkopuolelta voidaan jättää huomiotta

▶ Toissijaisessa järjestelmässä indusoitujen sähkömagneettisten häiriöiden amplitudi ei ylitä 1,6 kV.

◆ Erityiset käyttöolosuhteet

Kun sitä käytetään normaaleissa ympäristöolosuhteissa, jotka ovat GB/T1022: ssä määriteltyjen olosuhteiden ulkopuolella, yritys ja käyttäjät voivat neuvotella ja päästä sopimukseen erityisistä käyttöolosuhteista.

Kondensaation estämiseksi panssarien verhottu metalli suljetaan kytkentälaitteet

on varustettu lämmittimellä, joka tulisi ottaa käyttöön, kun kytkentälaitteet ovat valmiustilassa. Lämmittimen asettamiseen on kiinnitettävä huomiota myös, kun kytkinlaitteet ovat normaalissa käytössä.

● Panssarien verhottujen metallin suljetun kytkinlaitteen tekninen parametri

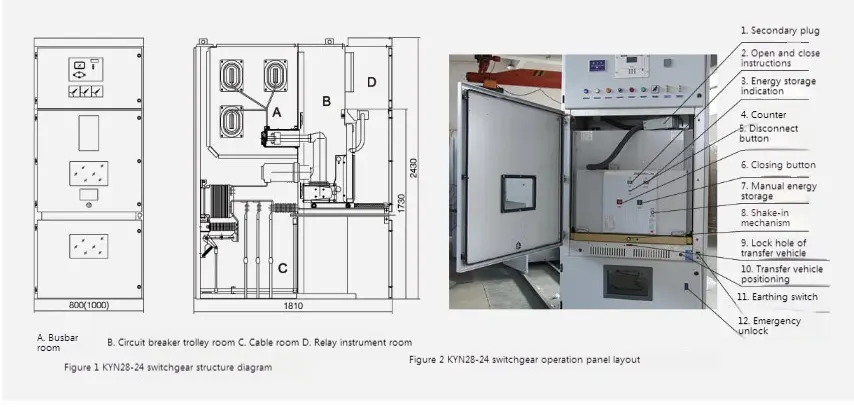

● Lyhyt kuvaus rakenteesta

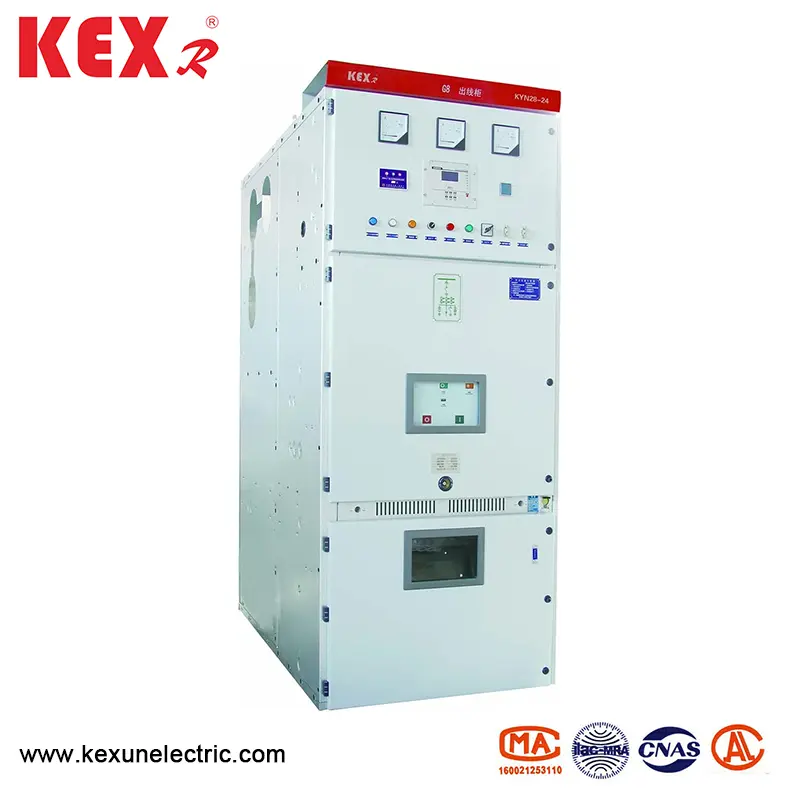

KYN28-24-tyyppinen panssarin verhottu metalli Suljettu kytkinlaitteet koostuu kaapista ja irrotettavista osista (yleisesti tunnetaan käsinkartti). Kytkinlaitteet on jaettu useisiin toiminnallisiin osastoihin metalli -osioiden, kuten linja -autojen, katkaisijan, kaapelihuone- ja relekortin huoneiden avulla. Kytkinlaitteen irrotettavat osat voidaan varustaa tyhjiökatkaisijan käsikarjalla, jännitemuuntajan käsikarjalla, salamanruokalajikkeella, eristyskäsikerroksella ja sulake käsin.

● Pääkomponenttien ominaisuudet

◆ kuori

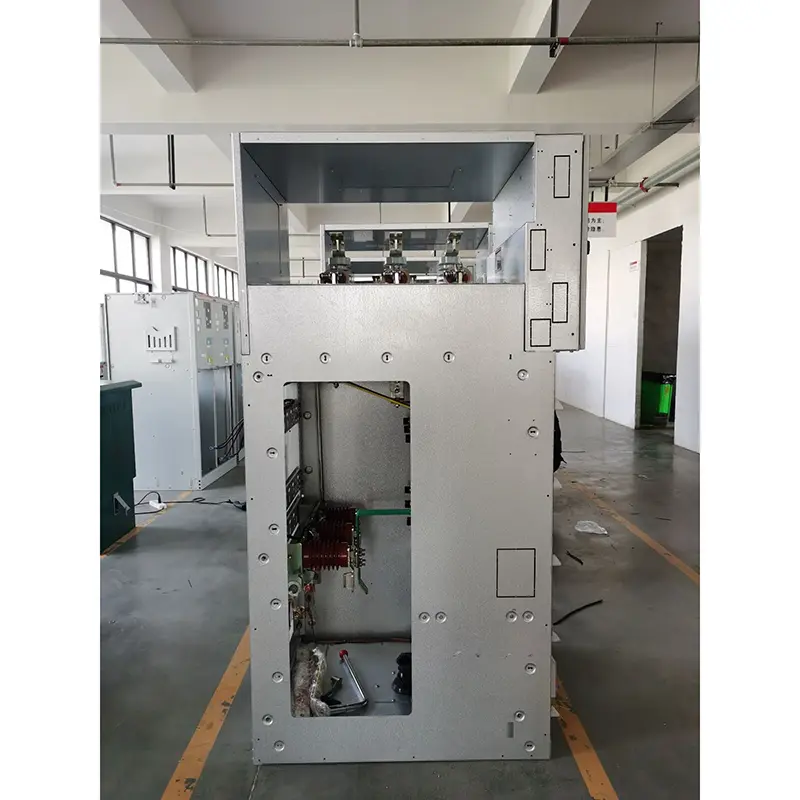

KYN28-24-tyyppisten panssarien verhottujen metallien suljetun kytkimen laitteiden kuori on valmistettu tuodusta alumiini-Zinc-päällystetystä teräslevystä, jota prosessoidaan CNC-työstötyökalulla ja joka on valmistettu usean taittoprosessin avulla. Koko kaapissa on suuri tarkkuus ja vahva korroosionkestävyys ja hapettumiskestävyys, ja monen taittotekniikan käyttöönoton vuoksi kaapin kokonaispainossa on kevyempi, mekaanisen lujuuden korkeampi ja ulkonäöltään kaunis kuin muut samanlaiset laitekaapit. Kaapissa on koottu rakenne, joka on kytketty pajumutterilla ja erittäin lujalla pultilla, joten prosessointi- ja tuotantosykli lyhennetään, osat ovat universaalia, lattiatila on pieni ja tuotannon organisointi on kätevää.

◆ Käsikäärme

Käsikarustin luuranko on valmistettu ohuesta teräslevystä ja koottu CNC -työstötyökalulla. Käsikäärme ja kaapissa on suuri vastaava tarkkuus, ja mekaaninen lukitus on turvallinen, luotettava ja joustava. Käsinkeräys voidaan jakaa katkaisijan käsikarjalle, jännitemuuntajan käsikarjalle, mittauskäsikerrokselle, eristämiskäsikerrokselle jne. Samat eritelmät voivat vapaasti vaihdeta. Käsikartissa on katkaisu/testipaikka ja työpaikka kaappissa, ja jokaisessa asennossa on paikannuslaite. Luotettavan lukituksen varmistamiseksi. Kaikenlaisia ​​käsikartteja ajetaan ja peruutetaan ruuvitangoilla, jotka ovat kevyitä ja joustavia käyttää ja sopivia päivystyshenkilöstölle. Kun käsikartti on poistettava kaapista, se voidaan ottaa kätevästi pois erityisellä siirtokuorma -autolla erilaisiin tarkastuksiin ja huoltoon. Kun käsikartti -auto kuljetetaan kaapin katkaisijahuoneeseen, se voidaan lukita luotettavasti OFF/Test -asentoon, ja kaapin asennon merkkivalo näyttää sen sijainnin. Vasta sen jälkeen, kun käsikartti on täysin lukittu, voidaanko lyijyruuvin työntömekanismia ravistaa työntämään käsikärry työasentoon. Kun käsikartti saavuttaa työaseman, työntövoiman kahvan käyttövoima kasvaa yhtäkkiä eikä sitä voida kiertää, ja sen vastaava asennon merkkivalo näyttää sen sijainnin. Käsinkerroksen mekaaninen lukitus voi luotettavasti varmistaa, että katkaisija voidaan sulkea vain, kun käsikärry on työasennossa tai testiasennossa; Lisäksi käsikartti voi liikkua vain, kun katkaisija on avaustilassa.

◆ Osasto

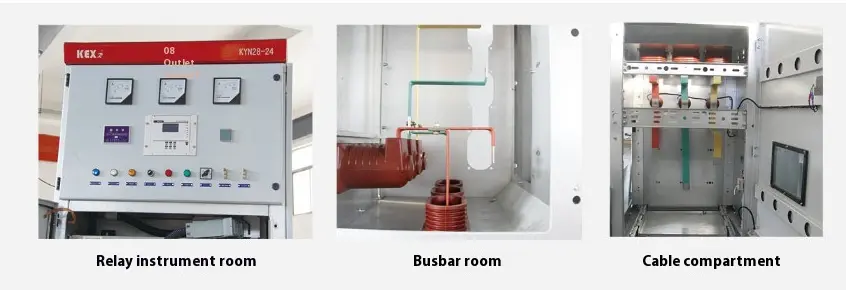

Kytkentälaitteen tärkeimmät sähkökomponentit ovat niiden riippumattomissa osastoissa, nimittäin: Breakerin käsinhuone, linja -auto, kaapelihuone, relekortin huone jne. Kunkin osaston suojataso saavuttaa IP2X: n. Releen instrumenttihuonetta lukuun ottamatta, muilla kolmella osastolla on paineenalennuskanavat. Keskityypin takia kaapelihuoneen tilaa lisääntyy huomattavasti, joten laitteet voivat yhdistää useita kaapeleita rinnakkain.

▶ Bus -osasto A: Pääväylä on kytketty yhdellä silmukoinnilla, joka on kiinnitetty haaraväylän (staattinen kosketuslaatikko) ja pääväylän eristysholkki. Pääväylä- ja solmioväylät ovat kuparitankoja, joissa on suorakaiteen muotoinen poikkileikkaus, ja kaksoisväyläpalkkeja käytetään raskaan virran kuormitukseen. Erityistarpeita varten linja -auto voidaan peittää lämmön kutistuvalla holkilla ja räätälöityllä eristyslaatikolla. Eristysholkit on asennettu vierekkäisten kaapin linja -autojen väliin, mikä voi tehokkaasti rajoittaa osaston onnettomuutta leviämättä muihin kaappeihin sisäisen vikakaarin tapauksessa.

▶ Katkaisijaosasto B: Kiskot on asennettu osaston molemmille puolille, jotta käsikarja on siirtyä pois päältä/testi -asennosta kaapin työasentoon. Staattisen kosketusruutujen osio (venttiili) on asennettu käsinhuoneen takaseinään. Kun käsikartti siirtyy OFF/test -asennosta työasentoon, staattisen kosketusruutuun suussa olevat ylä- ja alakammet avattiin automaattisesti käsikarjan kanssa. Kun siirrytään vastakkaiseen suuntaan, venttiili sulkeutuu automaattisesti, kunnes käsikärryjä vetäytyy tiettyyn asentoon ja kattaa turvallisesti staattisen kosketusruutuun muodostaen siten tehokkaan eristyksen. Koska ylemmän venttiilin ja alemman venttiilin välillä ei ole yhteyksiä, elävällä puolella oleva venttiili voidaan lukita ylläpidon aikana, mikä varmistaa, että huoltohenkilöstö ei kosketa elävää runkoa. Käsikääriä voidaan käyttää myös, kun katkaisijan huoneen ovi on suljettu. Ovella olevan havaintoikkunan kautta voit tarkkailla osastossa olevan käsikartin sijainnin, avaus- ja sulkemisohjeet ja energian varastointitilanne.

▶ Kaapelilokero C: KYN28-24-tyyppinen panssariverhoiltu metalli Suljetun kytkinlaitteet on rakennettu keskelle, joten kaapelilokerossa on suuri tila. Nykyinen muuntaja ja maadoituskytkin on asennettu lokeron takaseinään (maadoituskytkin voidaan myös asentaa kytkinkaapin keskelle asiakkaan tarpeiden mukaan), ja salamanisministeri on asennettu osaston alaosaan. Kun käsikana ja uutettava vaakasuuntainen osio on poistettu, rakentajat voivat siirtyä kaappiin edestä asennusta ja huoltoa varten. Kaapekeshuoneessa olevat kaapelin kytkentäjohtimet voidaan kytkeä rinnakkain 1-3 kaapeliin vaihetta kohti ja 6 kaapelia voidaan kytkeä rinnakkain kunkin vaiheen kanssa tarvittaessa. Irrotettava ura-metallilaite tai ei-magneettinen metallitiivistelevy valmistetaan kaapeliosan pohjassa kätevän rakenteen varmistamiseksi.

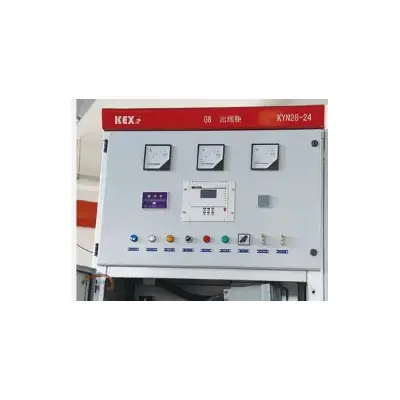

▶ Releen instrumenttihuone D: Releen suojauskomponentit, instrumentit, live -näyttöilmaiset ja toissijaiset laitteet, joissa on erityisvaatimuksia, voidaan asentaa releen instrumenttihuoneeseen. Ohjauslinja on asetettu runkoon, ja kanavassa on metallilevy, joka voi eristää toissijaisen viivan korkeajännitekomponenteista. Vasen eturunoaminen on varattu ohjauskaapeleiden lyijy- ja lyijylle, ja vastaavat pohjalevyn osat on varustettu toissijaisilla johdolla ja kaapelin kierteillä. Releen instrumenttihuoneen ylälevyllä on myös pieni linja -autojen rei'itys, joka on kätevä rakenteelle. Johdotuksen yhteydessä instrumenttihuoneen yläkannen levy voidaan avata pienen väylän asennuksen helpottamiseksi.
