Panssarin verhottu siirtokytkin

● tektoniset ominaisuudet

▶ Kytkinlaitteen rakenne on koottu, ja katkaisija on lattialla,

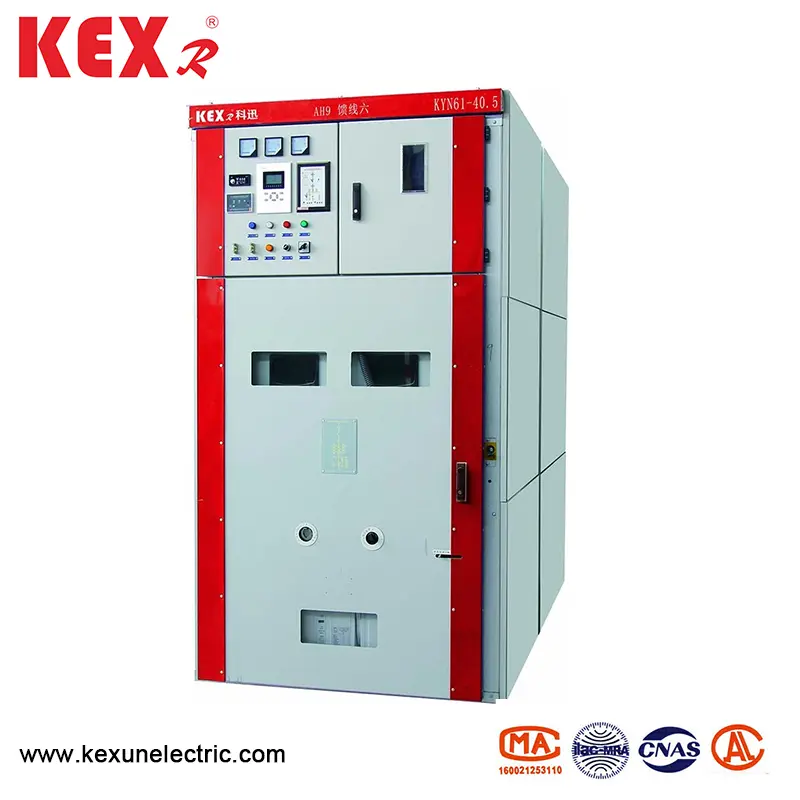

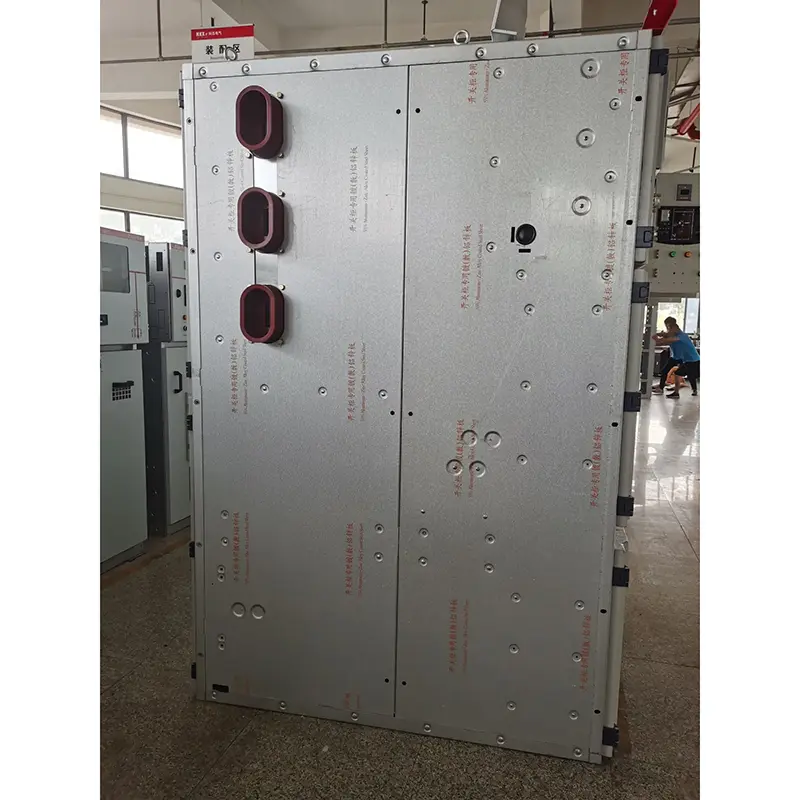

▶ KYN61-40.5 -tyyppinen panssarin verhottu vaihtosyli

▶ Käsirakon runko on varustettu lyijyruuvi- ja mutterin työntövoiman mekanismilla, joka voi helposti siirtää käsikirjoitusta ja estää väärinkäyttöä vahingoittamasta käyttövoiman rakennetta

▶ Kaikki toimenpiteet voidaan suorittaa kaapin oven lähellä

▶ Pääkytkimen, käsikirjoituksen ja kytkimen kaapin ovien välinen lukitus hyväksyy pakollisen mekaanisen lukitustilan "viiden prevention" -toiminnon täyttämiseksi

▶ Kaapelihuoneessa on tarpeeksi tilaa useiden kaapeleiden kytkemiseen

▶ Nopea maadoituskytkin käytetään maadoitukseen ja oikosulkuon

▶ Kuoren suojaustaso on IP3X ja suojataso on IP2X ； Kun käsikärryovi on auki

▶ Haarniskaverhoiltu siirtokytkin vastaa GB3906-1991.DL404-1997 ja hyväksyy kansainvälisen IEC-298-standardin viitteenä.

● Ympäristöolosuhteet

▶ Ympäristön lämpötilan yläraja on +40 ℃, ja 24 tunnin sisällä mitattu keskiarvo ei ylitä 35 ℃ ja alaraja IS-15 ℃

▶ Korkeus: Enintään 1000 m merenpinnan yläpuolella

▶ Suhteellinen kosteus: Päivittäinen keskiarvo ei saa ylittää 95%, ja kuukausittainen keskiarvo ei saa ylittää 90%

▶ Maanjäristyksen voimakkuus: enintään 8 astetta

▶ Vesihöyrynpaine: Päivittäinen keskiarvo ei saa ylittää 2,2 kPa, ja kuukausittainen keskiarvo ei saa olla 90%.

● Tekniset parametritaulut

◆ TYÖT

◆ TYÖT

◆ jousen operated koneet

● kytkentäjärjestelmät

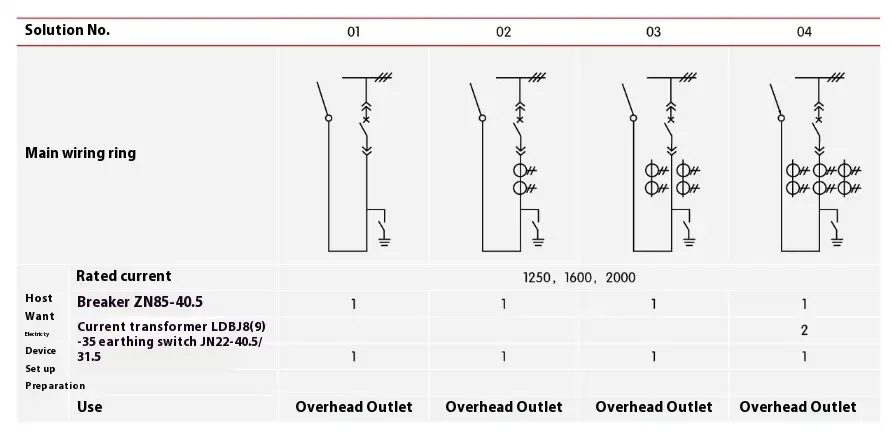

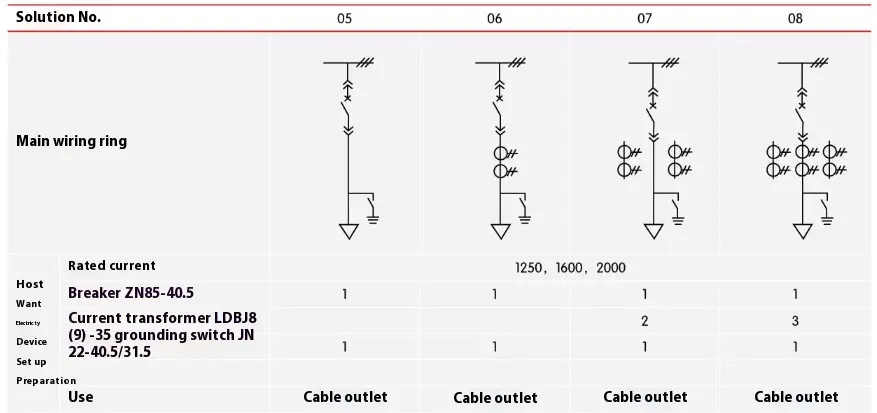

Haarniska-verhoiltujen kytkinlaitteiden tyypillisiä ensisijaisia ​​johdotusjärjestelmiä on 27 yleisesti, jotka voivat vastata käyttäjien kaapelien saapuvien ja lähtevien linjojen, tulevien ja lähtevien linjojen, viestinnän ja mittauksen, suojaamisen jne. Kannalle jne. Tarpeita, jos nykyisissä järjestelmissä on muita järjestelmiä, neuvottele valmistajan kanssa.

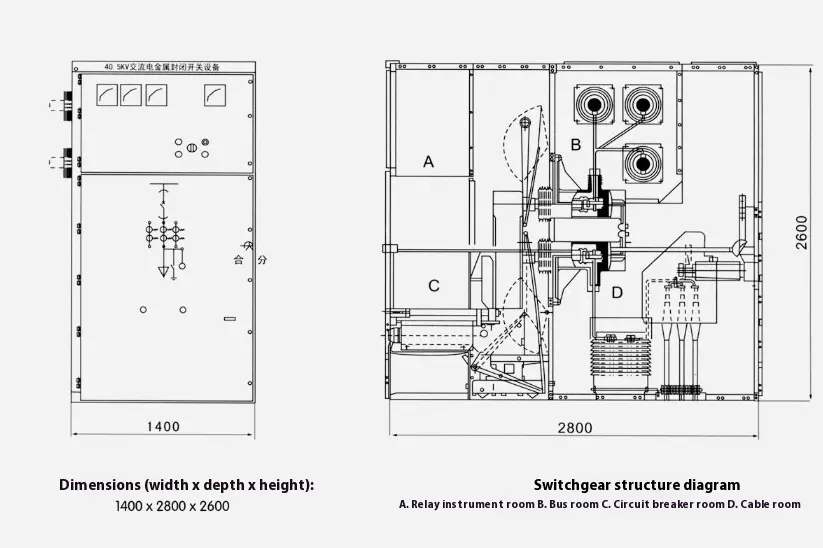

● Panssarien verhottujen siirtymiskytkimen rakenteelliset mitat

● Kytkimen asennus

▶ KYN61-40,5 -tyyppisen panssarin verhoilun vaihtamiskytkimen korkeus sähköhuone: ≥ 4500 mm

▶ Etäisyys kaapin takaosasta seinään: ≥ 1500 mm

▶ Peruskehyksen tasaisuus: ≤ 1 mm/m

▶ Sulautettu kanavan teräs ei saa ylittää 3 mm maanpinnan yläpuolella

▶ Sitä voidaan kiinnittää perustaan ​​pulteilla tai hitsauksella

▶ Kytkentälaitteen paino on noin 1800 kg

▶ Kytkentälaitteen käyttökäytävän leveys (yksi rivi): ≥3000 mm ja kaksoisrivi (kasvokkain) ≥4000 mm.

● Tuotteen konsistenssi

◆ Ensisijainen rivin pääkaavion numero, yhden väyläjärjestelmäkaavio, järjestelykaavio ja asettelukaavio

◆ Toissijaisen piirin sähkökaavio- ja päätejärjestelykaavio

◆ Armiohjattujen siirtymiskytkimen sähkökomponenttien mallin eritelmä ja määrä sähkökomponentteja

◆ Pääväylä- ja sivubussien tekniset tiedot ja materiaalit

◆ Varaosien ja varaosien nimet ja määrät

◆ Erityisvaatimukset sovelletaan tehtaan kanssa

◆ Tuotetekniikan jatkuvan parantamisen vuoksi kaikki tiedot ovat tehtaamme teknisen osaston viimeisin vahvistus. Jos muutosta tapahtuu, ilmoitusta ei tule.

● Tilausohjeet

◆ Pääjohdotuskaavio, tarkoitus ja yhden johdin järjestelmäkaavio; Nimellisjännite; Nimellisvirta; Nimellis oikosulun rikkoutumisvirta; Kytkinlaitteen jne. Asetussuunnitelma ja järjestely- ja konfigurointisuunnitelma jne.

Ilmoita saapuvien ja lähtevien kaapeleiden tekniset tiedot

◆ Kytkinlaitteiden ja muiden lukitus- ja automaattisten laitteiden ohjaus-, mittaus- ja suojaustoiminnot.

◆ Malli, erittely ja määrä sähkökomponentteja kytkentälaitteissa. Jos väylän siltayhteys vaaditaan kytkentälaitteiden tai tulevien kaapien välillä, tiettyjä tietoja, kuten linja -autosillan nimellisvirtakanta, linja -autojen sillan ja maasta korkeus on toimitettava

◆ Kun haarniskaverhoiltu siirtokytkin käytetään erityisessä ympäristössä, se tulisi määritellä yksityiskohtaisesti tilauksen yhteydessä.

◆ Muut erityisvaatimukset.
