Korkeajännitteen täydellinen sarja

● KYN28-12-tyyppisen korkeajännitteen kokonaisjoukon levitys

KYN28-12 (GZS1) Korkeajännitteen kokonaisjoukko on kolmivaiheinen AC 50Hz: n sisäinen jakelulaite, jota käytetään 3-12KV: n verkon virran ja ohjaamiseen ja tarkkailuun. Tämän tuotteen relekammion paneeliin voidaan asentaa erityyppiset mikrotietokonepohjaiset kattavat relesuojauslaitteet, ja järjestelmän älykäs ohjaus voidaan toteuttaa. Siinä on kaukosäätimen, telemetrian, etäviestinnän ja kaukosäätimen toiminnot, ja kenttäverkkoa voidaan ohjata CAN -väylän kautta viestintärajapinnalla. Siinä on myös toiminnot, jotka estävät katkaisijan väärinkäytön, työntämällä ja vetämällä käsikärryllä kuormalla, sulkemalla maadoituskytkimen sähköllä, lähettämällä sähköä maadoitusasennossa ja estämällä sitä pääsemästä elävälle aikavälille vahingossa, jota kutsutaan "viideksi ehkäisyksi" lyhyeksi. Kaappi voidaan varustaa VSI (Zn63) ja Zn12V -tyhjiökatkaisijoilla sekä tuodulla VD4 -tyhjiökatkaisijoilla ja VC -sarjan tyhjiökontaktoreilla.

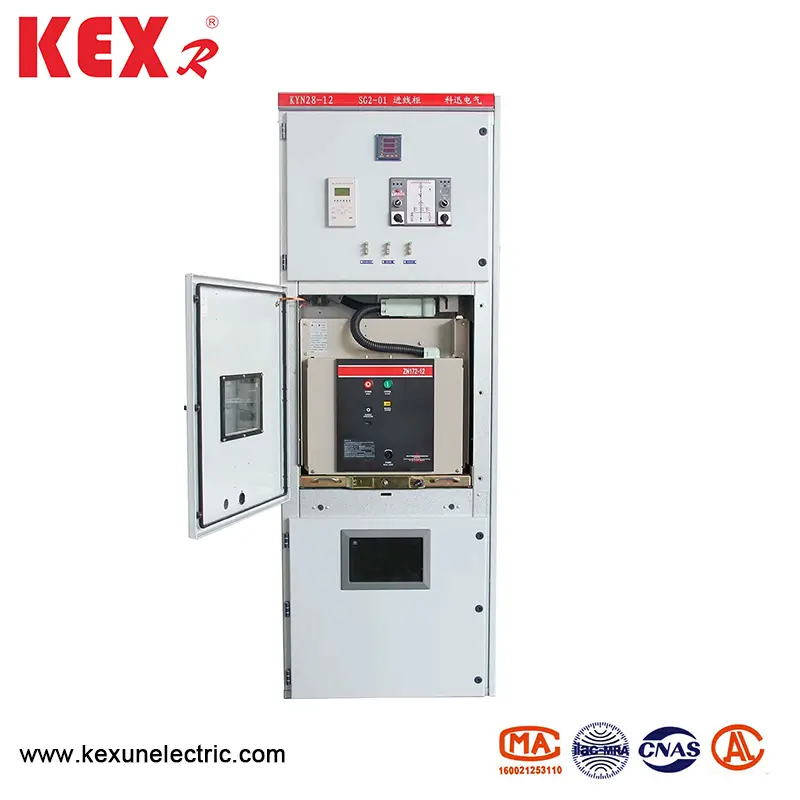

● KYN28-12-tyypin korkeajännitteen kokonaisjoukko

● Korkeajännitteen täydellinen sarja täyttää standardit ：

1.ec-298 2.gb3906-1991 3.dlvt404-1997 4.gb/t11022-1999

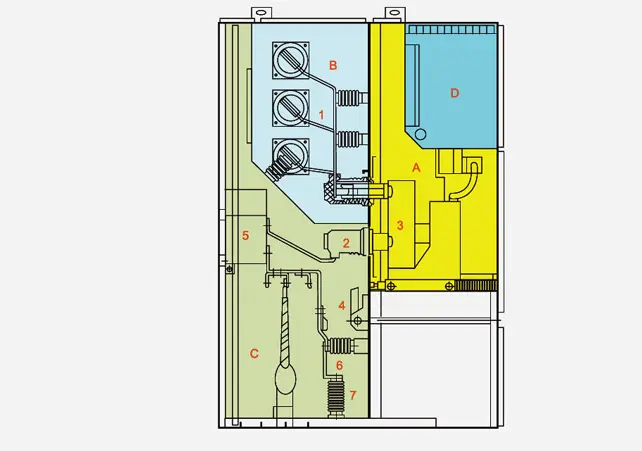

● Korkeajännitteen täydellinen sarjan kuvaus

Korkeajännitteen kokonaisjoukon kuori ja jakautuminen on valmistettu alumiini-Zinc-päällystetyistä teräslevyistä tai teräslevyistä, jotka on ruuvattu sen jälkeen, kun ne on käsitelty ja taivutettu CNC-työstötyökaluilla, joten koottu korkea jännitteen kokonaisjoukko pystyy ylläpitämään tasaisuuden koon. Alumiini-sinkkipinnoitetulla teräslevyllä on voimakas korroosionesto- ja hapettumisvaikutukset ja korkea mekaaninen lujuus. Korkean jännitteen täydellisen sarjan sisustus on jaettu käsinhuoneeseen, linja -autohuoneeseen, kaapelihuoneeseen ja releen instrumenttihuoneeseen osioiden mukaan, ja kunkin yksikön kuoressa on itsenäinen maadoitus. Sen kaikki ovet ruiskutetaan sähköstaattisella muovilla, mikä tekee niiden pinnoista iskunkestävyyden, korroosionkestävyyden ja kauniin ulkonäön edut (käyttäjät voivat räätälöidä värit).

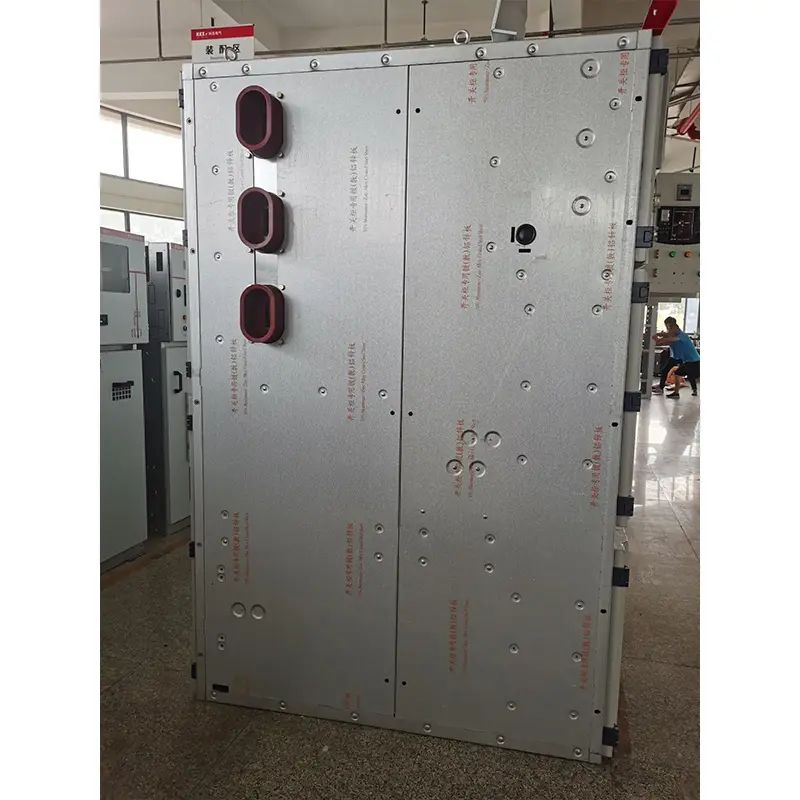

◆ kuori ja osio

Kaapin kuori ja jakautuminen on valmistettu korkealaatuisista tuodusta alumiinilla päällystetyistä sinkkiteräslevyistä, jotka on ruuvattu CNC-työstötyökalujen taivuttamisen jälkeen, joten koottu korkeajännitteen kokonaisjoukko pystyy ylläpitämään yhdenmukaisuuden koon. Sillä on voimakas korroosionkestävyys ja hapettumiskestävyys, ja sen mekaaninen lujuus on suurempi kuin sama teräslevy. Korkeajännitteen täydellinen sarja on jaettu käsinhuoneeseen (katkaisijaosasto), linja -auto-, kaapelihuone- ja releen instrumenttihuoneeseen (matalajännitehuone). Kunkin yksikön kuori on itsenäisesti maadoitettu.

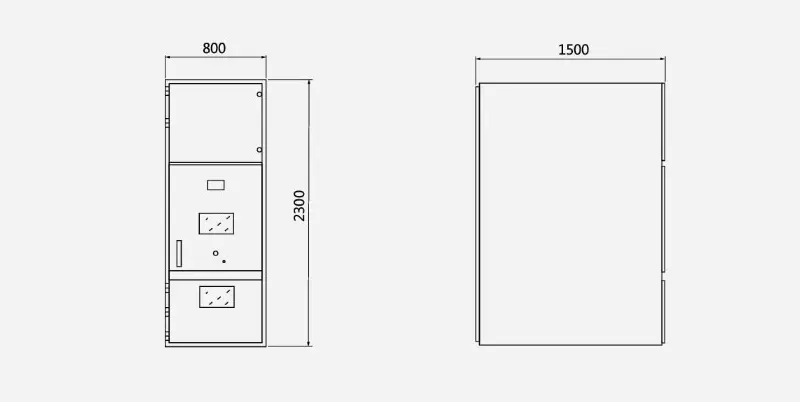

◆ Mitat

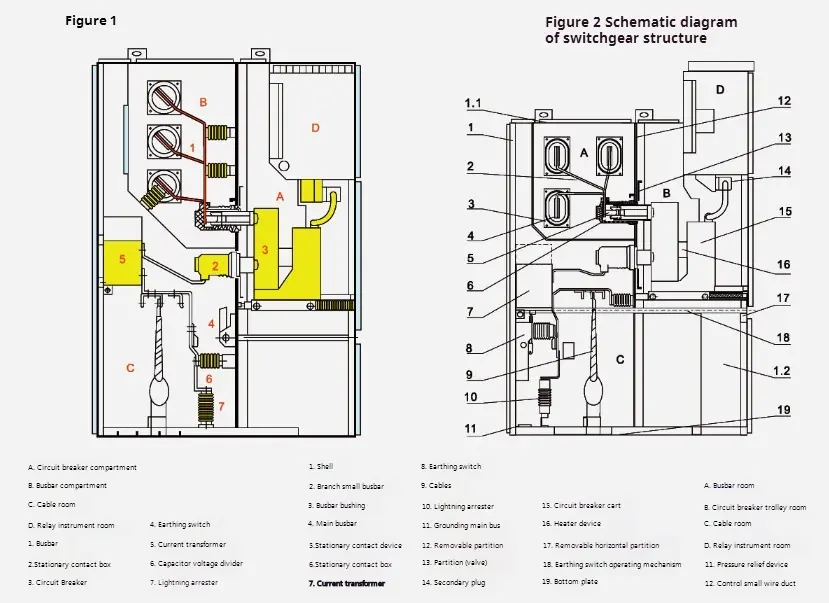

◆ Korkean jännitteen täydellisen sarjan ääriviivapiirros

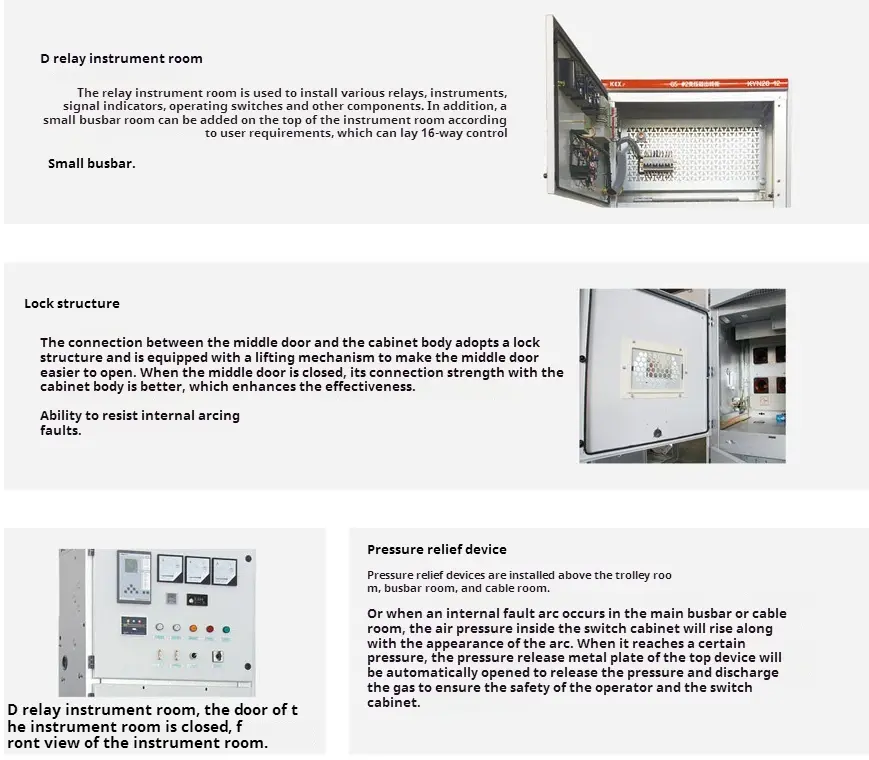

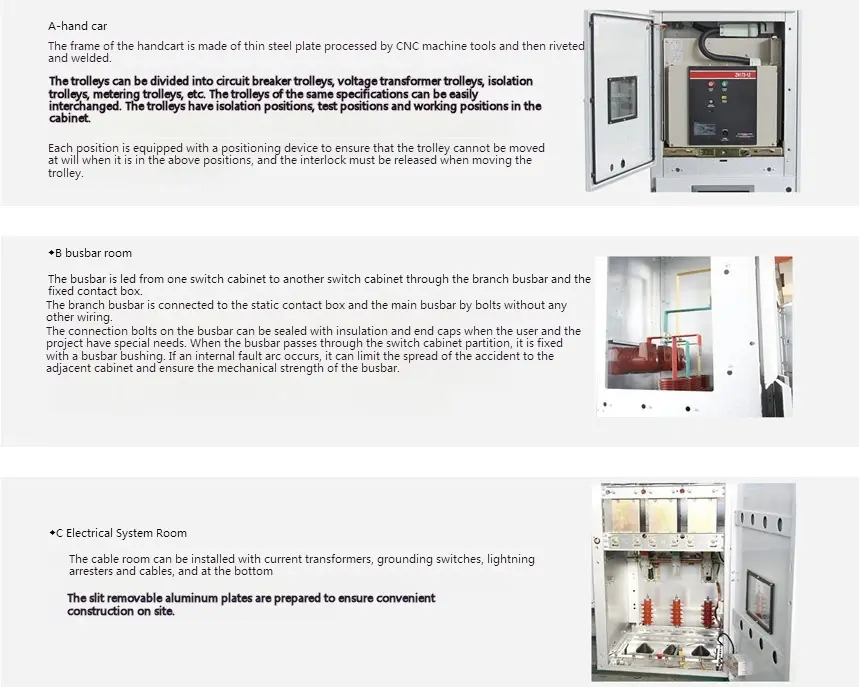

◆ KYN28-12-tyyppisen korkeajännitteen kokonaisjoukon tärkeä komponentti
