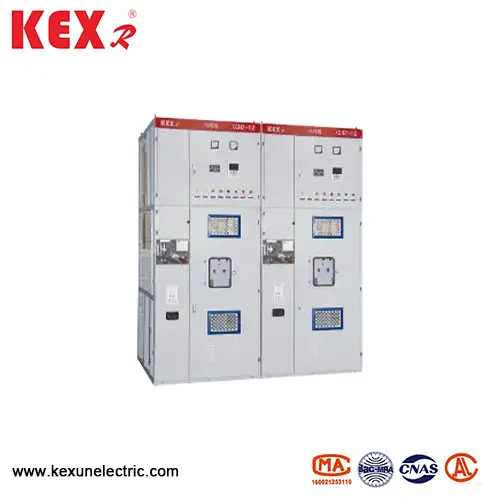

Laatikkotyyppinen kiinteä metalli suljettu kytkinlaite
XGN2-12-laatikkotyypin pääasialliset ensisijaiset komponentit kiinteän metallin suljetun kytkimen laitteiden erityisesti tuottamat Kiinassa tehdassa on suunniteltu uudelleen. Verrattuna käsinkerroksen laitteisiin ja GG-1 (A) F -laitteisiin, joita käytetään pääasiassa tällä hetkellä, XGN2-12-laatikkotyyppisillä kiinteillä metallien suljetuilla kytkinlaitteilla on korkeampi eristystaso ja suojataso, eikä sisällä ole vaihekaasista ja vaiheesta toiseen toiseen.
Malli: XGN2-12
Tuotemerkki: Kexr
Malli: XGN2-12
Tuotemerkki: Kexr

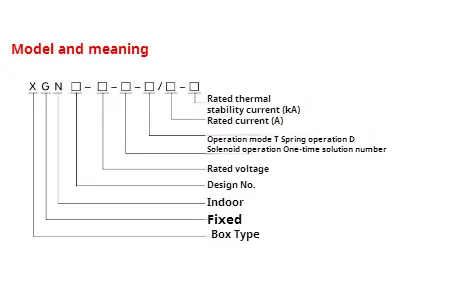

● Malli merkitys
● Pääasiassa XGN2-12-laatikkotyyppisen kiinteän metallin suljetun kytkimen laitteen tekniset parametrit
|
Määrä |
Esine |
Yksikkö |
Tiedot |
|
1 |
Nimellisjännite |
KV |
3,6,10 |
|
2 |
Max -käyttöjännite |
KV |
3,5,8,9,11.5 |
|
3 |
Nimellisvirta |
A |
5 ~ 3000 |
|
4 |
Arvioitu taukovirta |
Se |
16,20,31,5,40 |
|
5 |
Nimelliskortti oikosulun sulkemisvirta |
Se |
40,50,80 100 |
|
6 |
Nimellis oikosulun dynaaminen stabiilivirta |
Se |
40,50,80 100 |
|
7 |
Nimellislämpötallitusvirta |
Se |
16,20,31,5,40 |
|
8 |
Nimellislämpöinen aika |
S |
4 |
|
9 |
IP -tutkinto |
|
IP2X |
|
10 |
Linja -autojärjestelmä |
|
Yksibussi tai ohitus |
|
11 |
Toimintamenetelmä |
|
Sähkömagneettinen tai jousienergian varastointityyppi |
|
12 |
Mitat （Leveys*Syvyys*Korkeus） |
mm |
1100*1200*2650 (alle 1000A) |
|
13 |
Paino |
Kg |
1000 |
◆ Rakenne
Tämä XGN2-12-laatikkotyyppinen kiinteä metalli suljetun kytkimen laite on metalli suljettu laatikkorakenne, ja laitteen runko on hitsattu kulmateräksellä. Laitteet on jaettu katkaisijahuoneeseen, linja -autohuoneeseen, kaapelihuoneeseen ja reletilaan teräslevyillä, ja laitteiden pääkomponenttien käyttöä voidaan havaita tarkkailuikkunan ja julkisivun valaistusvalaisimen läpi. Laitteiden teknisen suorituskyvyn parantamiseksi pääkomponentit (kuten katkaisijat ja pyörivät katkaisimet) on suunniteltu uudelleen. XGN2-12-laatikkotyyppisen kiinteän metalli-suljetun kytkimen laitteen asettelun mukaan releihuoneeseen voidaan asentaa releet, signaalireleet, jotka osoittavat instrumentit, signaalivalot voidaan asentaa ovelle sekä siirtokytkimen asennus- ja käyttöhuone, jossa käyttäjät voivat yhdistää johdot kätevästi. Etuosa on katkaisijahuone, joka on kätevä laitteiden ylläpitämiselle. Katso kuva 1 ja kuva 2 ja laitteen sisäisen mekanismin tuotekirja.

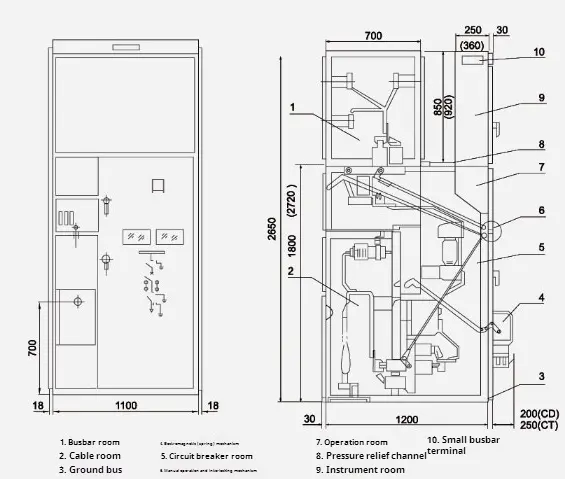

● XGN □ -12/07d ääriviivat piirustus

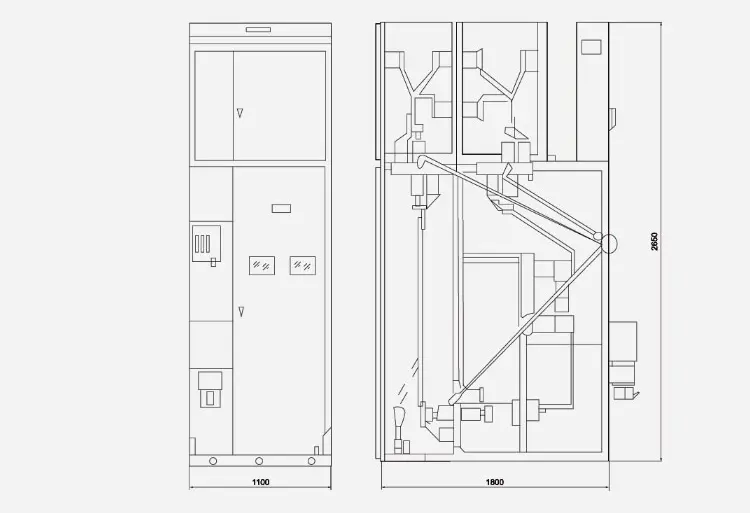

● XGN □ -12 (ohituskaapelin poisto) ääriviivat piirtäminen

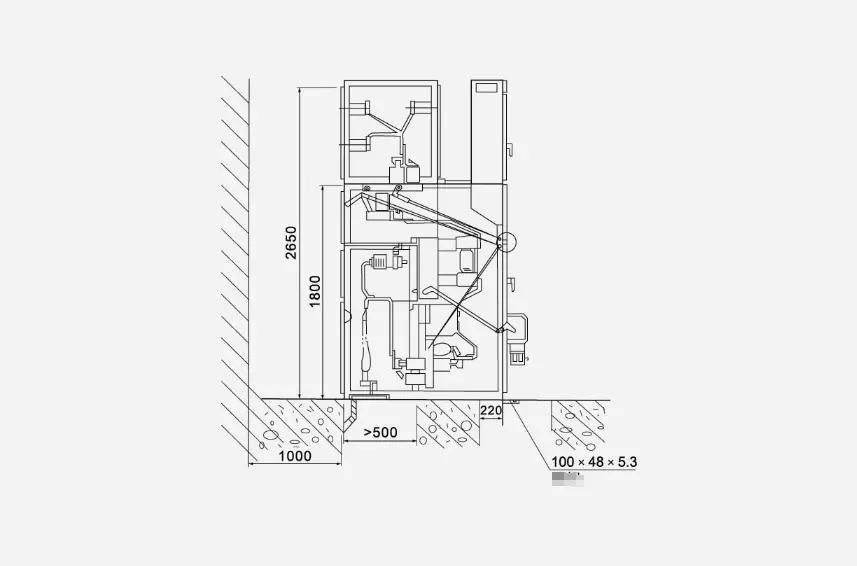

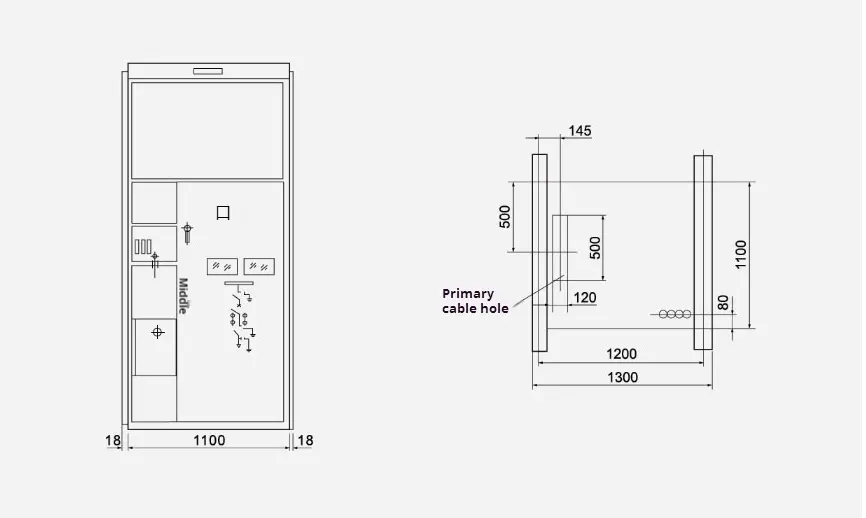

● Yleinen ulottuvuuden asennuspiirros
