Panssarin verhottu siirtokytkimen laite

● Yhteenveto

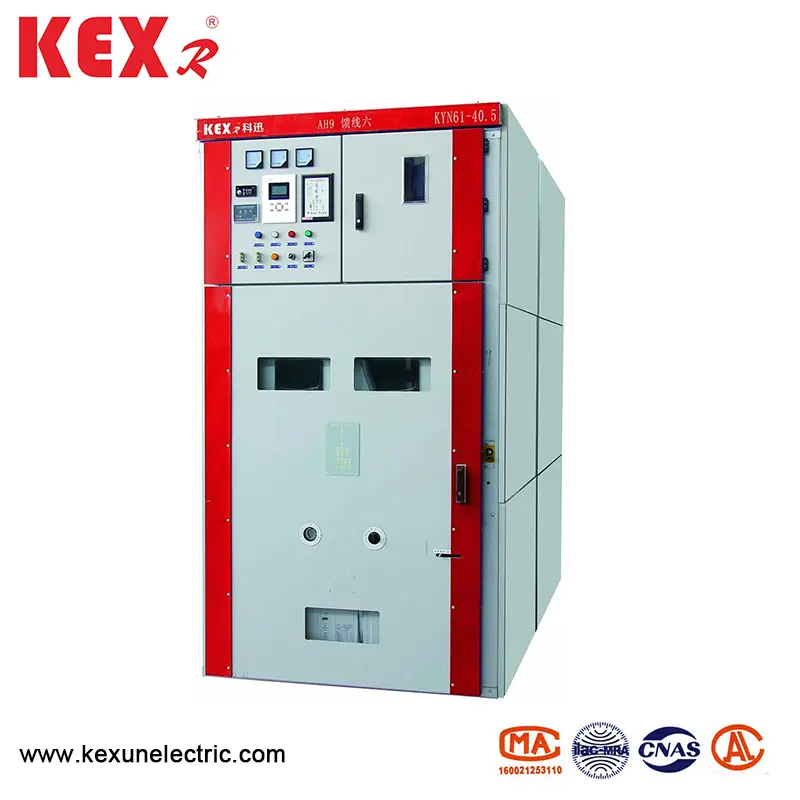

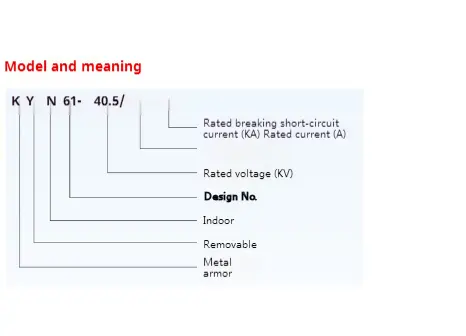

KYN61-40.5 Panssarin verhottu siirtokytkinlaite (jäljempänä laitevesi laitteiksi) on täydellinen sisäjakelulaite, jossa on kolmivaiheinen AC 50Hz ja nimellisjännite 40,5 kV. Voimalaitoksena, sähköasemana ja teollisuus- ja kaivosyrityksinä se voi vastaanottaa ja levittää sähköenergiaa, se voi hallita, suojata ja havaita piirejä, ja sitä voidaan käyttää myös paikoissa, joissa on usein toimintoja. Tämä kytkinlaite on GB/T11022-1999, GB3906-2006 ja DL404-1997.

● KYN61-40.5: n jokaiselle komponentille tekniset parametrit Armor-verhoiltu siirtokytkimen laite

◆ TYÖT

◆ TYÖT

◆ jousen operated koneet

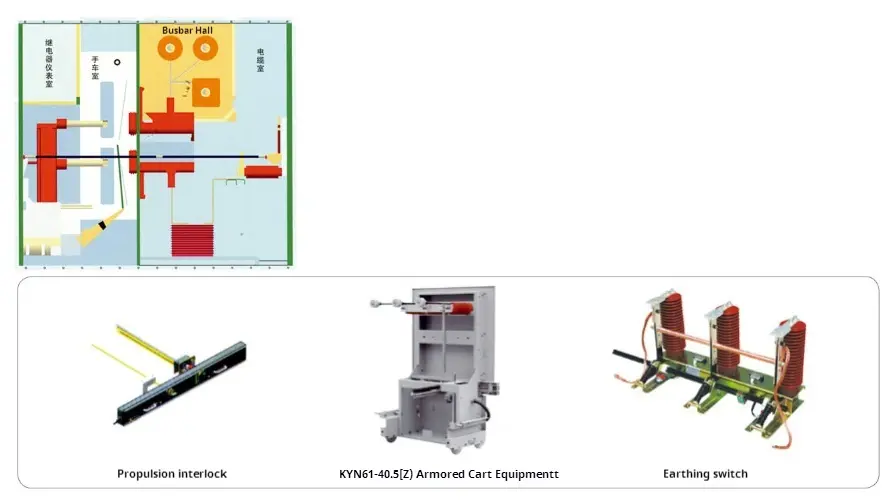

● KYN61-40,5: n rakenteelliset ominaisuudet Armor-verhottujen siirtymislaitteiden tyypin

Kytkinlaitteet on suunniteltu panssaroitujen metalli-suljetun laitteen standardin mukaan GB3906-1991 ja IEC298. Koko laite koostuu kahdesta osasta: laitteista ja vedettävästä osasta (käsikartti). Laitteiden rakenne kootaan ja yhdistetään pultteihin. Kytkinlaitteiden sisustus on jaettu katkaisijahuoneeseen, pääbussitilaan, kaapelihuoneeseen ja releen instrumenttihuoneeseen metalli -osion kautta. Kuoren suojaustaso saavuttaa IP3X: n ja osastojen välinen suojataso on IP2X, ja kaikki metallirakenteelliset jäsenet ovat luotettavasti maadoitettuja. Pääsilmukkajärjestelmän jokaisella osastolla on paineenvapautuskanava riippumattomalle pakokaasulle.

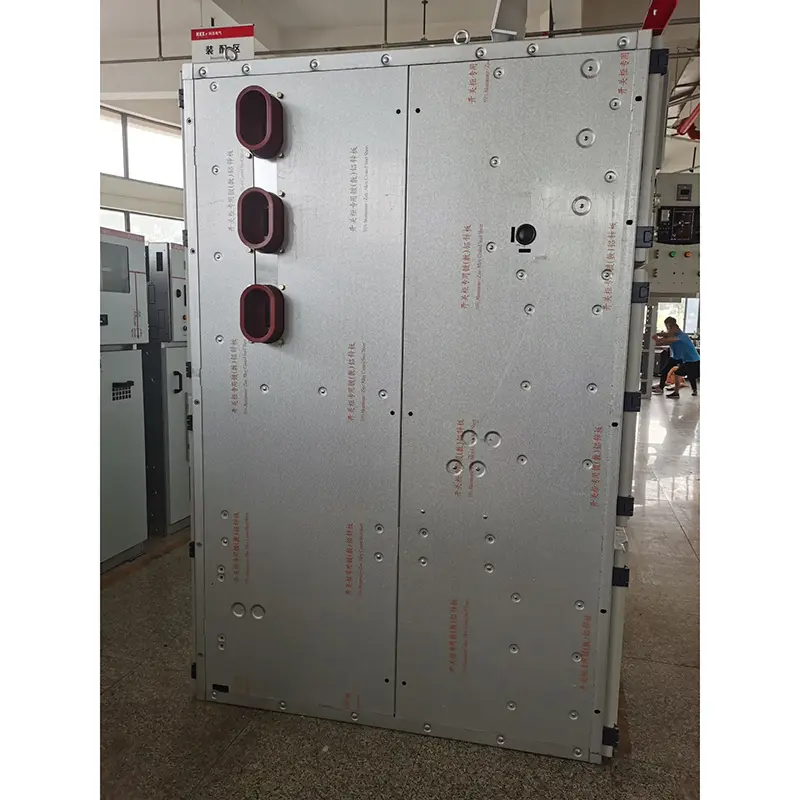

◆ kuori ja osio

Panssarien verhottujen siirtokytkinvarusteiden kuori ja jakautuminen kiinnitetään kylmävalssatulla teräslevyllä sen jälkeen, kun ne on käsitelty ja taivutettu CNC-työstötyökaluilla. Siksi kootut laitteet voivat varmistaa rakenteellisten mittojen tasaisuuden. Panssarien verhottu siirtokytkinvarusteet on jaettu katkaisijahuoneeseen, pääbussitilaan, kaapelihuoneeseen ja releen instrumenttihuoneeseen, ja jokainen osa on erotettu maadoitetulla metalliosastolla.

◆ Käsikäärme

Käsinkerros voidaan jakaa katkaisijan käsikarjalle, jännitemuuntajan käsikarjalle, mittauskäsikerrokselle, eristämiskäsiytykselle jne. Kaikenlaisissa käsinkerroksissa on sama muoto ja koko, ja käsikärryt, joilla on sama tarkoitus, ovat vaihdettavissa. Käsikartissa on testi-/eristysasento ja työasento laitteissa, ja jokainen sijainti on varustettu lukituslaitteella varmistaakseen, että käsikärry ei voi liikkua rennosti, kun se on edellä mainitussa kahdessa asennossa.

◆ Katkaisijaosasto

Käsinkerrokseen asennetaan tietty kappale, jonka katkaisijaosasto voidaan liikkua. Kun katkaisija liikkuu testi -asennon ja työaseman välillä, eristysventtiili avautuu tai sulkeutuu automaattisesti, mikä varmistaa, että henkilökunta ei kosketa ladattuja runkoja. Käsikääriä voidaan käyttää laitteen oven ollessa suljettuna, ja laitteiden käsikartin sijainti näkyy havaintoikkunan läpi, ja samaan aikaan kaikki käsikartin toiminnalliset merkit ovat nähtävissä.

◆ Bus -osasto

Pääväylä johtaa yhdestä panssarin verhoilusta siirtokytkimen laitteista toiseen ja ne kiinnitetään sivuliikkeiden pienillä väylillä ja staattisilla kosketusrasioilla, ja se kiinnitetään väylasholkeilla vierekkäisten laitteiden sivulevyjen ylittäessä. Kaikki linja -autot hyväksyvät komposiittieristyksen.

◆ Kaapelilokero

PT, maadoituskytkin, salamannopea ja useita kaapeleita voidaan asentaa kaapelihuoneeseen.

◆ Releihuone

Releiden sisätaulu ja paneeli voidaan varustaa toissijaisilla komponenteilla, kuten ohjaus- ja suojakomponenteilla, mittaus- ja näyttöinstrumenteilla sekä live -valvontaindikaattoreilla.

◆ LUKITTAMINEN LAITE

Panssarien verhoiltujen siirtymislaitteiden laitteissa on luotettava lukituslaite, mikä varmistaa tehokkaasti käyttäjien ja laitteiden turvallisuuden;

Kun maadoituskytkin on OFF -asennossa, käsikärry voi siirtyä vain testi-/eristysasennosta työasentoon; Ja takaovea ei voida avata, mikä estää virheellistä pääsyä sähköistetylle aikavälille. Kun käsikartti vedetään kokonaan laitteesta tai kun käsikärry on testi-/eristysasennossa laitteissa ja maadoituskytkin on lukittu ja lukittu, maadoituskytkin voidaan sulkea. Kun käsikartti on työasennossa, maadoituskytkintä ei voida sulkea. Se estää maadoituskytkimen kytkemästä päälle vahingossa ja estää käsikartta siirtymästä työasentoon, kun maadoituskytkin on suljetussa asennossa. Vain kun katkaisijan käsikartti on testi-/eristysasennossa tai työasennossa, katkaisijaa voidaan käyttää; Lisäksi, kun katkaisija on suljettu, käsikirjoitus ei voi liikkua, mikä estää elävän kuorman työntämästä ja vetämästä katkaisijaa vahingossa. Sähkölukitus voidaan asentaa laitteiden väliin.

◆ Maadoituslaite

Kaapelin huoneessa on 6 × 50 mm2 maadoitusbussipalkki, joka voi kulkea viereisten laitteiden läpi ja saada hyvä kosketus laitteisiin.

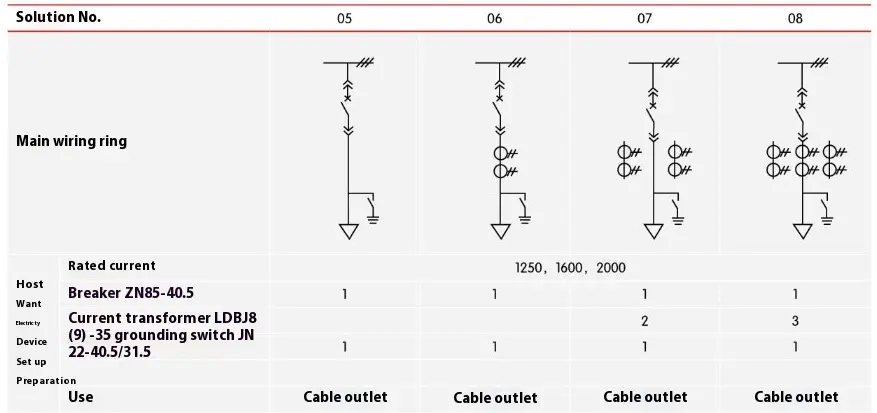

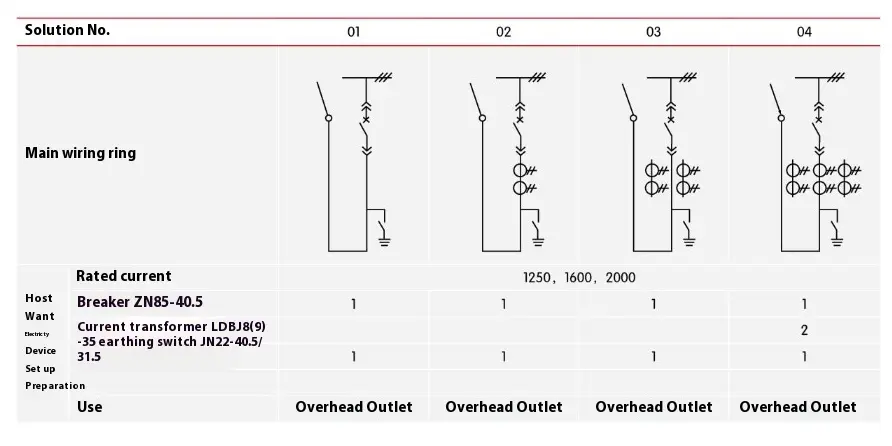

● Pääjohdotusjärjestelmä

Panssarien verhottujen siirtymiskytkimen laitteiden tyypillisiä pääjohdotusjärjestelmiä on 27 yleisesti käytettyjä ensisijaisia ​​johdotusjärjestelmiä, jotka voivat vastata käyttäjien kaapelien saapuvien ja lähtevien linjojen tarpeisiin, saapuviin ja lähteviin linjoihin, viestintään ja mittaamiseen, suojaamiseen jne. Jos olemassa olevia järjestelmiä, jotka ovat erilaisia, valmistajan kanssa.

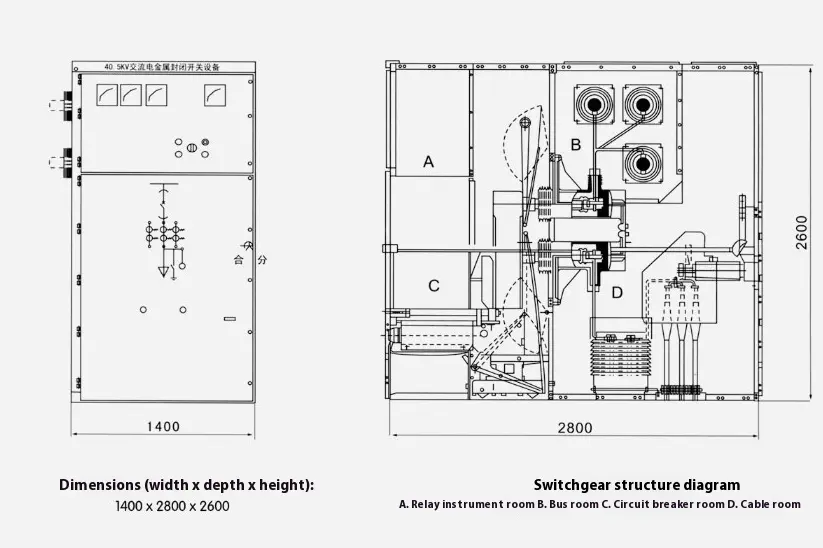

● Panssarien verhoiltujen siirtymislaitteiden rakenteelliset mitat ja kaavio
