HV -kytkinlaitteet

● Olosuhteiden käyttäminen

▶ Ilman lämpötila: -10 ~ 40 ℃;

▶ Korkeus: alle 1000 metriä

▶ Kosteus: Suhteellinen kosteus: Päivittäinen keskiarvo alle 95%ja kuukausittainen keskiarvo on enintään 90%

▶ Vesihöyryn paine: Päivittäinen keskiarvo on enintään 2,2 kPa, ja kuukausittainen keskiarvo on enintään 1,8 kPa ；; Kun lämpötila laskee yhtäkkiä, tiivistymistä voi tapahtua pilaantumisen mukana. Tämä tuote sopii kahteen kahteen ympäristöolosuhteeseen, jotka ovat vakavampia kuin normaalit olosuhteet:

(1) Kondensaatio ei ole usein (keskimäärin enintään kahdesti kuukaudessa) ja se on hiukan saastunut;

(2). Yleensä ei ole tiivistymistä (keskimäärin enintään kahdesti vuodessa), mikä on vakavasti saastunut

▶ HV -kytkentälaitteet sopivat ankariin paikkoihin, joissa ei ole tulen ja räjähdyksen vaaraa, ja vakava pilaantuminen riittää metallien syöpottamiseen ja eristyksen tuhoamiseen

▶ KYN28-12-tyyppinen HV-kytkentälaite sopii paikkoihin, joissa väkivaltaista tärinää ei ole, kuopat ja pystysuora kaltevuus eivät ylitä 80.

Huomaa:

(1) HV -kytkinlaitteet sallii varastoinnin ja kuljetuksen kohdassa -30 ℃

(2) Kun korkeus ylittää 1000 m, sitä käsitellään B/2102: n "korkeajännitteen sähkölaitteiden teknisten vaatimusten mukaisesti korkeusalueilla"; Kun korkeus ei ylitä 2000 miljoonaa, pienjännite-apuvälineitä varten ei saa toteuttaa toimenpiteitä;

(3) Kun todelliset käyttöolosuhteet eroavat edellä mainituista, sekä käyttäjän että valmistajan on neuvoteltava siitä.

◆ HV -kytkentälaitteet koostuu kahdesta osasta: kiinteästä kaapin rungosta ja vedettävästä osasta (lyhyen käsikärry) (katso HV -kytkinrakenteen rakenteen kaavion kuva). Kytkinten kaapin rungon kuori ja kunkin funktionaalisen yksikön taputlevyt kiinnitetään alumiini-Zinc-päällystetyillä teräslevyillä. Kytkinlaitteen kuoren suojataso saavuttaa IP4X: n ja kunkin osaston osiolevyn ja katkaisijan oven suojataso on P2X, kun se avataan. KYN28-12-tyyppinen HV-kytkinlaite voidaan varustaa VS1: llä, Zn 12V: n tyhjiökatkaisijalla ja VD4-tyhjiökatkaisijalla käsin ja VC-tyhjiökontaktorilla, jonka ABB Company on tuottanut. Kytkinlaitteet voidaan asentaa kaksinkertaisiin kaappeihin, toisin sanoen vastakkaisessa järjestelyssä. Kytkinkaapin asennus ja virheenkorjaus voidaan suorittaa edessä, joten kytkinkaappi voidaan asentaa seinää vasten. Suurin etu seinää vasten asentamisessa on lattiatila. Lisäksi HV-kytkinlaitteet voidaan asentaa ilman seinää, toisin sanoen kaksipuolinen huoltotyyppi. Näiden kahden sisäinen rakenteen asettelu on epäjohdonmukaista, ja sen etu on kätevä ylläpito.

◆ HV -kytkimen rakenne

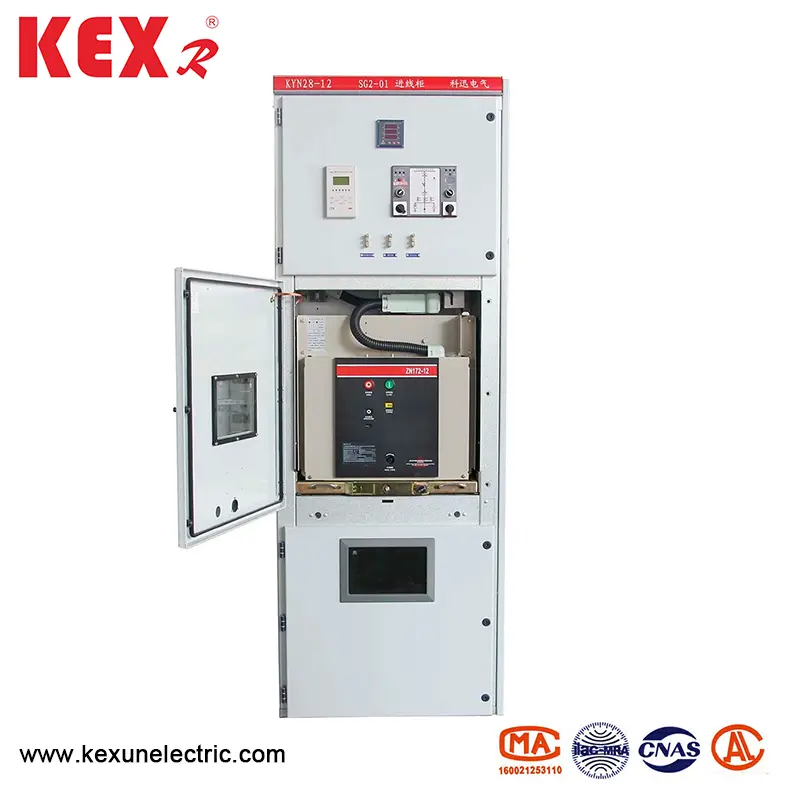

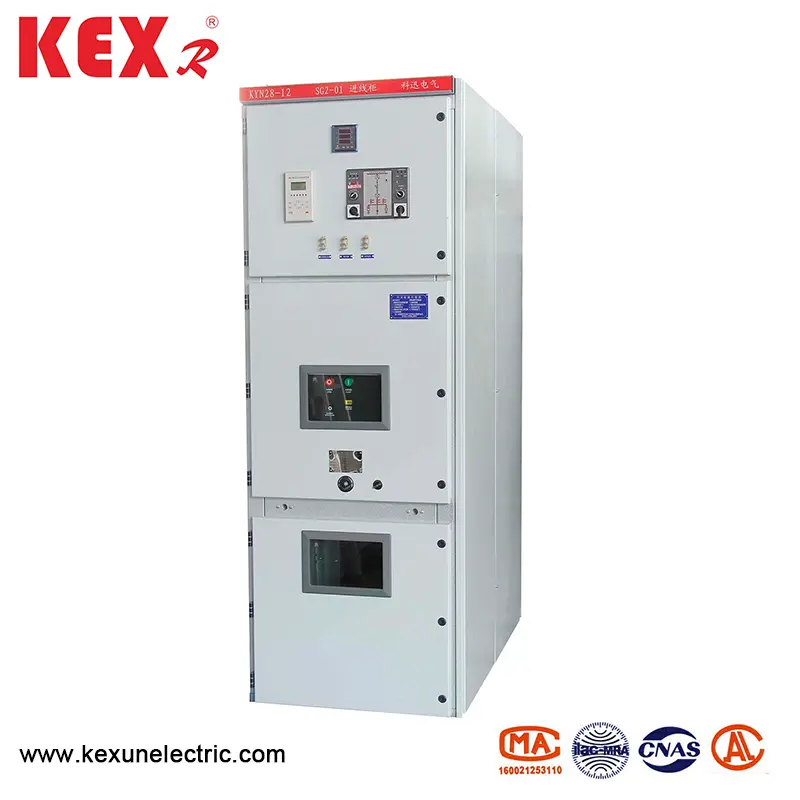

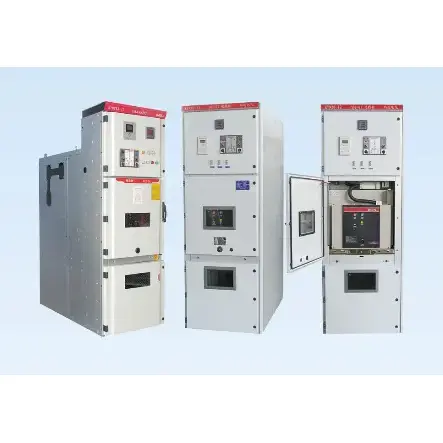

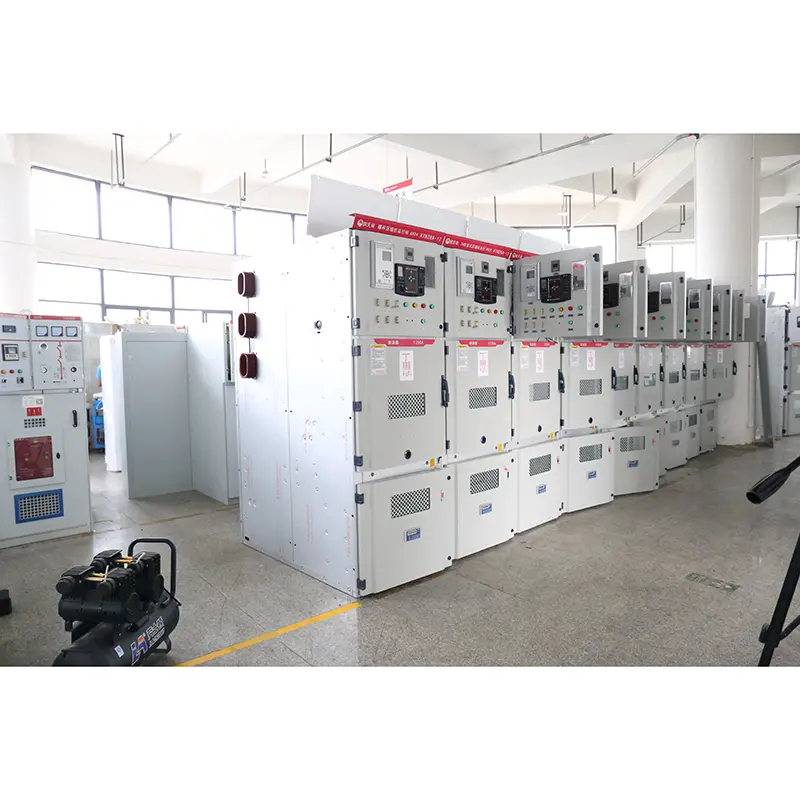

◆ Yleiskatsaus KYN28-12-tyyppisestä HV-kytkentälaitteesta

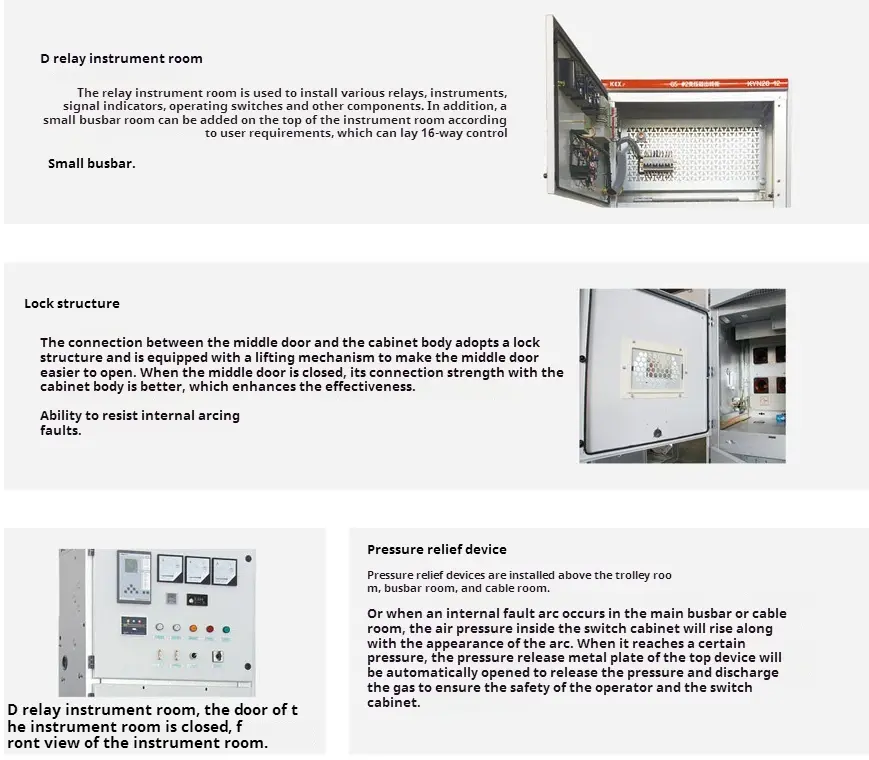

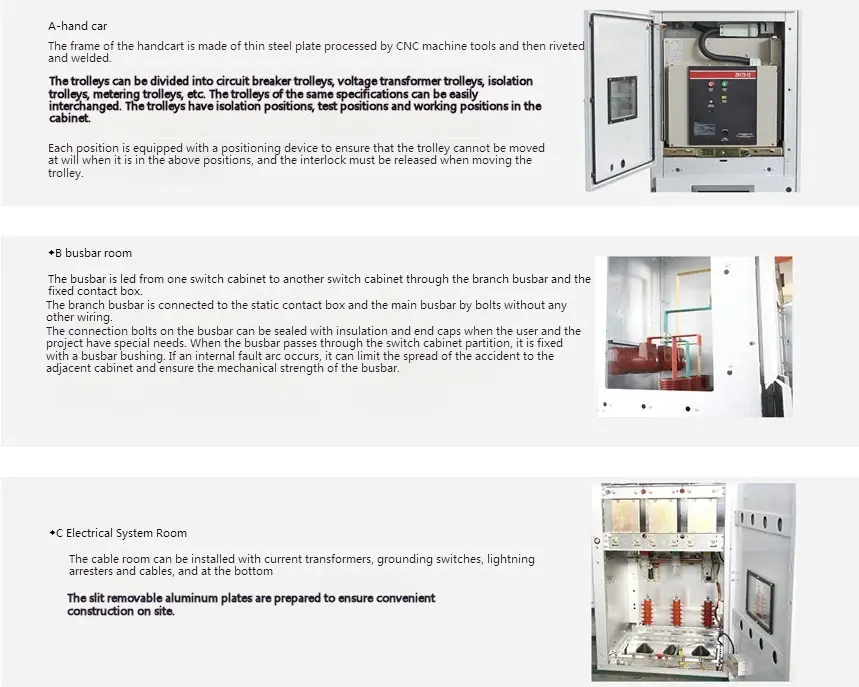

Kaapin kuori ja HV-kytkimen jakautuminen on valmistettu alumiini-Zinc-päällystetyistä teräslevyistä tai teräslevyistä, jotka on kiinnitetty sen jälkeen, kun ne on käsitelty ja taivutettu CNC-työstötyökaluilla, ja koottu kytkinkaappi voi ylläpitää tasaisuutta kooltaan. Alumiini-sinkkipinnoitetulla teräslevyllä on voimakas anti-korroosion ja hapettumisvaikutukset ja korkeampi mekaaninen lujuus kuin sama teräslevy. HV -kytkentälaitteen sisustus on jaettu 1. käsikanavalle huoneeseen 2. Bushuone 3. Kaapelin huone 4. Releen instrumenttihuone, ja kunkin yksikön kuoressa on itsenäinen maadoitus. Kytkinlaitteen ovet ruiskutetaan kaikki sähköstaattisella muovilla niiden pintojen valmistamiseksi. Impact -vastus, korroosionkestävyys ja kauniin ulkonäön etuna (käyttäjät voivat räätälöidä väriä).

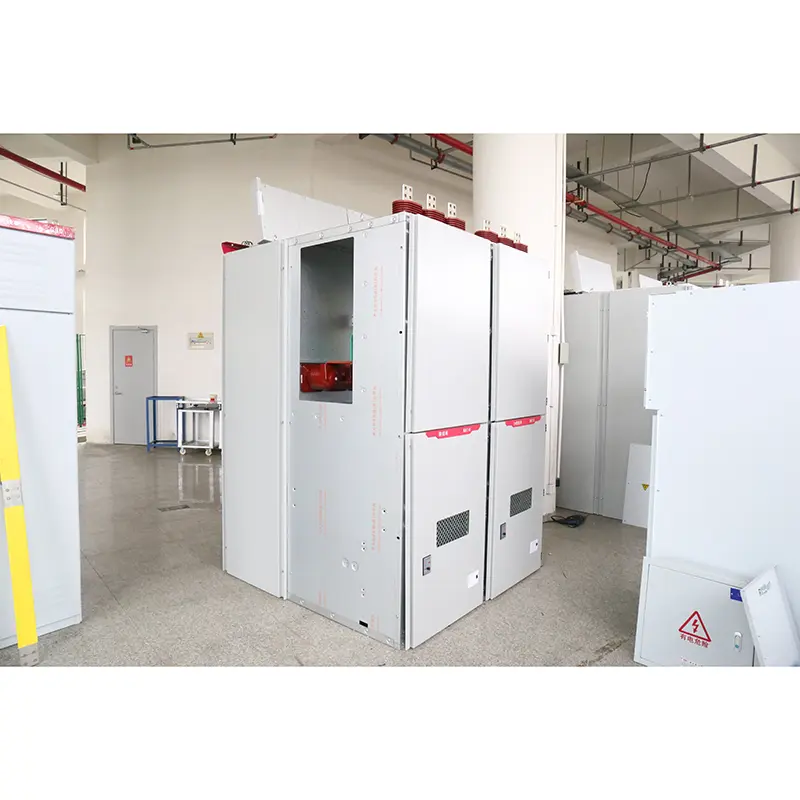

◆ kuori ja osio

KYN28-12-tyyppisen HV-kytkentälaitteen kuori ja jakautuminen on valmistettu korkealaatuisista tuoduista alumiinipinnoitetuista sinkkiteräslevyistä, jotka on ruuvattu CNC-työstötyökalujen taivuttamisen jälkeen, joten koottu HV-kytkimen asetukset voivat ylläpitää tasaisuutta kooltaan. Sillä on voimakas korroosionkestävyys ja hapettumiskestävyys, ja sen mekaaninen lujuus on suurempi kuin sama teräslevy. HV -kytkinlaitteet on jaettu käsinkarttihuoneeseen (katkaisijaosasto), linja -autohuoneeseen, kaapelihuoneeseen ja releen instrumenttihuoneeseen (matalajännitehuone) osion mukaan. Kunkin yksikön kuori on itsenäisesti maadoitettu.

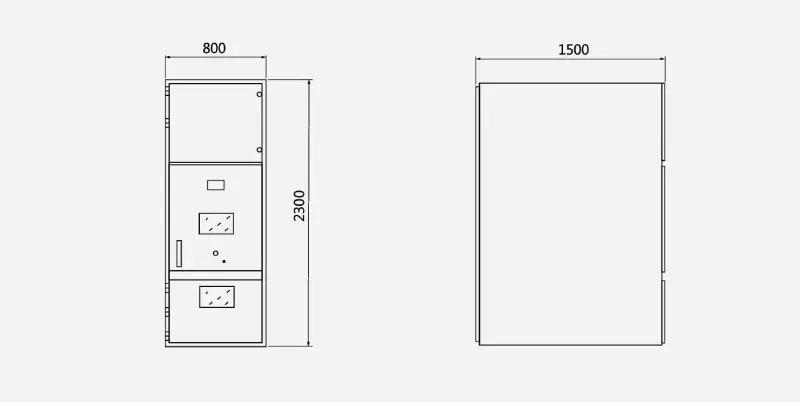

◆ HV -kytkentälaitteen ääriviivat ovat kuin bäet ：
