GIS-yksikkö

●Komponentit

1.Ampeerimittari

2. Kondensaatiosäädin

3.Mikrotietokoneen suojalaite

6 .Barometri

7. Ladattu näyttö

8. Vian ilmaisin

9. Sähköinen käyttömekanismi

10. Manuaalinen käyttömekanismi

10. Sähkömagneettinen lukko

12-13. Virtamuuntaja

14. Kaapelin pistoke

15. Jännitemuuntaja

16 .Alumiiniseoslämmityslevy

●KXRM6-12 GIS-yksikkö Käyttöolosuhteet

Lämpötila: +40 ℃ ~ -40 ℃

Korkeus: alle 1000m

Kohtaus: kosteus, pöly, suolapolarisaatio, kaivokset ja muut ympäristöt.

Lyhytaikainen veteen upottaminen 24 tunnin sisällä ei vaikuta käyttöön.

Huomautus: Jos korkeus on suurempi, ilmoita tarkka korkeus.

● GIS-yksikön standardit

KXRM6-12 GIS-yksikkö täyttää alla olevat standardit

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 jne...

GB3804, GB3906, GB11022 jne...

● GIS-yksikön tärkeimmät edut ◆ SF6-kaasua KXRM 6-12 -tyyppisessä GIS-yksikössä käytetään valokaaren sammutus- ja eristysaineena.

◆ Kytkinyksikkö on täysin tiivis ja eristetty; Kiskot, kytkimet ja jännitteiset osat on suljettu kokonaan ruostumattomasta teräskuoresta.

◆ Ontelo on täytetty 1,4bar SF6-kaasulla ja suojaustaso saavuttaa IP67: ulkoiset ympäristöolosuhteet eivät vaikuta koko kytkinlaitteeseen, mikä voi varmistaa kytkimen normaalin toiminnan jopa ääritapauksissa, kuten lyhytaikaisessa veteen upotuksessa, ja tuote on huoltovapaa.

◆ Kytkinyksikössä on täydellinen "viiden eston" lukituslaite, joka eliminoi täysin henkilökunnan ja laitteiden toimintahäiriöt, jotka voivat johtua ihmisen väärinkäytöstä.

◆ Kaikissa kytkinyksiköissä on luotettavat turvalliset paineenalennuskanavat, jotka voivat varmistaa käyttäjien henkilökohtaisen turvallisuuden äärimmäisissäkin tapauksissa.

◆ Yksikkö on jaettu kiinteään yksikköyhdistelmään ja laajennettavaan yksikköyhdistelmään.

◆ Yksikkö tulee ja poistuu yleensä edestä, ja sitä voidaan myös pidentää tai pidentää sivulta eri asennusasennon mukaan.

◆ Yksikön koko on kätevä asentaa, ja se voi sopia paikkoihin, joissa on ahdas tila ja huonot ympäristöolosuhteet.

◆ Yksikkö voidaan varustaa sähkö-, kauko- ja valvontalaitteilla käyttäjien eri tarpeiden mukaan.

● Pääasiassa teknisten parametrien taulukko

HUOM¹:Riippuu sulakkeen nimellisvirrasta

HUOM²:Riippuu korkeajännitesulakkeesta

● Jokaisella GIS-yksikön moduulilla on seuraava konfiguraatio

▶D Yksikön konfiguraatio Katso "Kaapeliliitäntämoduuli ilman maadoitusveistä" vakiokonfiguraatiosta ja -ominaisuuksista.

▶C-yksikön konfigurointi Katso vakiokonfiguraatiot ja -ominaisuudet kohdasta "Kuormakytkinmoduuli".

▶F Yksikön konfigurointi Katso vakiokonfiguraatiot ja ominaisuudet kohdasta "Tyhjiökytkinmoduuli".

KX-RM6 GIS Unit -standardiyhdistelmä voi tarjota myös seuraavat kokoonpanot

▶Tulevan läpiviennin kapasitiivinen jännitteen osoitin

▶Jokainen kaasukammio on varustettu painemittarilla SF6-tiheyden seurantaa varten.

▶Nostokorvake

▶Ohjauskahva

Esimerkki:

□ Kuormakytkinmoduuli C

○ Vakiokokoonpano ja ominaisuudet

▶630a virtakisko

▶Kolmiasemainen kuormitus/maadoituskytkin

▶Kolmeasemainen yksijousikäyttöinen mekanismi, jossa on kaksi itsenäistä kuormakytkintä ja maadoituskytkimen käyttöakselit.

▶Kuormakytkimen ja maadoituskytkimen asennon osoitin

▶Vaakasuuntainen ulostuloholkki edessä, 630A 400 -sarjan pulttiholkki.

▶Kapasitiivinen jännitteen osoitin, joka osoittaa läpiviennin sähköistyksen

▶Kaikkia kytkintoimintoja varten on kätevää asentaa riippulukko RMU:hun.

▶SF6-kaasun painemittari (vain yksi kussakin SF6-kaasulaatikossa)

▶Maadoituskisko

▶Kiinnitys maadoituskytkimen ja kaapelihuoneen etu-RMU:n välillä

○ Valinnaiset kokoonpanot ja ominaisuudet

▶Varattu bussilaajennus

▶Ulkoinen väylä

▶Kuormakytkimen sähköinen käyttömekanismi DC24V/48V/110V/220V; AC 110V/220V；

▶Oikosulku- ja maavikailmaisin Mittarengasvirtamuuntaja ja ampeerimittari

▶Mittausrengasvirtamuuntaja ja wattituntimittari

▶Salamansuoja tai kaksoiskaapelin pää voidaan asentaa kaapelin sisääntuloholkkiin.

▶Avainlukitus Tulojohdon jännitteinen maadoituslukitus (maadoituskytkimen lukitus, kun holkki on jännitteinen) AC/DC 110 V/220 V. apukosketin

▶Kuormakytkimen asento 2NO+2NC, maadoituskytkimen asento 2NO+2NC, painemittari 1NO signaalilla ja kaarisammutin 1NO signaalikoskettimella.

▶Toissijainen laite voidaan asentaa sisään

▶Toissijainen johtokammio kytkinyksikön yläosassa, pienjännitelaatikko kytkinyksikön yläosassa.

□ Kuormakytkin ja sulake yhdistetty moduuli F

○ Vakiokokoonpano ja ominaisuudet

▶630a virtakisko

▶Kolmiasemainen kuormakytkin, sulakkeen ensimmäinen pää on mekaanisesti yhdistetty maadoituskytkimeen sulakkeen päässä.

▶Kolmiasemainen jousikäyttömekanismi, jossa on kaksi itsenäistä kuormakytkintä ja maadoituskytkimen käyttöakselit.

▶Kuormakytkimen ja maadoituskytkimen asennon osoitin

▶Varakkeen säiliö

▶Varake on sijoitettu vaakasuoraan.

▶Varakkeen laukaisun ilmaisin Vaakasuora ulostuloholkki edessä, 200-sarjan pistokeholkki 200A.

▶Kapasitiivinen jännitteen osoitin, joka osoittaa läpiviennin sähköistyksen

▶Kaikkia kytkintoimintoja varten on kätevää asentaa riippulukko RMU:hun.

▶SF6-kaasun painemittari (vain yksi kussakin SF6-kaasulaatikossa)

▶Maadoituskisko

▶Muuntajan suojauksen sulakeparametrit ovat 12KV, max 125A, 24KV ja max 63A.

▶Kiinnitys maadoituskytkimen ja kaapelihuoneen etu-RMU:n välillä.

○ Valinnaiset kokoonpanot ja ominaisuudet

▶Varattu virtakiskon jatke

▶Ulkoinen väylä Moottori kuormankytkimen käyttöön 24V/48V DC 110V/220V DC/AC.

▶Rinnakkaislaukaisukela 24V/48V DC 110V/220V DC/AC.

▶Rinnakkaissulkukäämi 24V/48V DC 110V/220V DC/AC.

▶Mittausrengasvirtamuuntaja ja ampeerimittari Mittarengasvirtamuuntaja ja wattituntimittari

▶Tuolinjan jännitteinen maadoituslukitus (lukitseva maadoituskytkin, kun läpivienti on jännitteinen) AC/DC 110 V/220 V. apukosketin

▶Kuorman sulkemisasento 2NO+2NC, maadoituskytkimen asento 2NO+2NC, sulake palaa 1NO, painemittari 1NO signaalilla ja kaarisammutin 1NO signaalikoskettimella.

▶Toisiolaite voidaan asentaa toisiojohtokammioon kytkinyksikön yläosaan ja pienjännitekoteloon kytkinyksikön yläosaan.

□ Mittarimoduuli M

○ Vakiokokoonpano ja ominaisuudet

▶12KV mittausyksikkö

▶2 virtamuuntajaa

▶2 jännitemuuntajaa

▶6 kpl 400-sarjan holkkeja käytetään GSFR6-12:n joustavan jatketun ulkoisen väylän yhdistämiseen ylempään tuloon ja alempaan ulostuloon.

▶liekinkatkaisin PT:n suojaamiseen

▶Matalapainekomponentti 1 volttimetri vaihtokytkimellä, 1 ampeerimittari vaihtokytkimellä, leveys x korkeus x syvyys =696×1806×820mm.

○ Valinnaiset kokoonpanot ja ominaisuudet

▶3 virtamuuntajaa

▶3 jännitemuuntajaa, salamansuoja

▶Kapasitiivinen jännitteen ilmaisin, joka osoittaa, että RMU on latautunut

▶Matalapainekomponentti: 1 tehomittari, 1 loistehomittari.

□ VCB-moduuli CB

○ Vakio- ja valinnainen kokoonpano ja ominaisuudet

▶Ukonsuoja asennetaan 1250a/630a virtakiskon tulokaapeliin.

▶Tyhjiökatkaisija 1250a/630a linjan suojaukseen

▶Virtamuuntaja

▶Tyhjiökytkin VD4X0 sähkökäyttöinen 10VDC

▶Jännitemuuntaja

▶ UXO:n, tyhjökatkaisijan ylemmän kolmiasemaisen erotus-/maadoituskytkimen, sähkökäyttö. ▶Suoja- ja ohjausyksikkö REF542plus (suojaava CT)

▶Shunttilaukaisukela 110V/220V DC

▶Sulkukäämi 110V/220VDC

▶400-sarjan ulostuloholkin 1250A/630A pulttiholkki asennettu vaakasuoraan eteen.

▶Kapasitiivisen jännitteen ilmaisimen 1250A/630A varattu väyläjatko holkin jännitteen ilmaisemiseksi

▶SF6-kaasun painemittari (vain yksi kussakin SF6-kaasulaatikossa) Leveys x korkeus x syvyys = 696 × 1806 × 781 mm. ▶Päälle-pois-järjestys: O-0,3s-CO-180s-CO.

▶Kaasunpaineanturi

□ Valinnaiset lisävarusteet

1. Apukosketin Kaikki kuormakytkimet ja katkaisijat voidaan varustaa kytkimen asennon osoittavalla 2NO+2NC. Rinnakkaislaukaisukela (AC tai DC) voidaan asentaa muuntajan kytkimeen ja katkaisijaan, ja pienjänniteohjauskomponentti sijaitsee etu RMU:n takana.

2. Jännitteen osoitin Kapasitiivinen jännitteen osoitin näyttää, onko läpivienti ladattu vai ei, ja siinä olevaa liitäntää voidaan käyttää ydinvaiheeseen.

3. Oikosulku- ja maadoitusvikailmaisin Vian paikantamisen helpottamiseksi kaapelikytkinmoduuli voidaan varustaa oikosulku- ja maadoitusvikailmaisimilla yksinkertaista vian havaitsemista varten.

4. Sähkökäyttö Se on vakiomalli kaapelikytkinyksikön ja muuntajayksikön manuaaliselle käyttömekanismille. Voit myös asentaa sähköisen käyttömekanismin. Kaapelikytkimet, tyhjiökytkimet ja maadoituskytkimet toimivat kaikki etu-RMU:n takana olevilla mekanismeilla. Kaikkia kytkimiä ja katkaisijoita voidaan ohjata ohjauskahvalla (vakiokokoonpano) tai ne voidaan varustaa moottorin ohjausmekanismilla (lisävaruste). Maadoituskytkintä voidaan kuitenkin käyttää vain manuaalisesti, ja siinä on konfiguroitu mekanismi, joka pystyy sulkemaan vikavirran. Sähköinen käyttömekanismi on helppo toteuttaa vaiheittain.

5. Kaapeliliitäntä Standardin DIN47636 mukaiset standardiholkit on asennettu. Kaikki holkit ovat samalla korkeudella maasta ja ne on suojattu kaapelihuoneen kansilevyllä. Jotkut kansilevyt voidaan lukita maadoituskytkimellä, ja kaksinkertaisen kaapelin tulolinjoille voidaan käyttää myös erityisiä kaksoiskaapelihuoneen kansilevyjä.

6. Paineenosoitin Yleensä varustettu painemittarilla, joka muodostuu painemittarista. Lisäksi voidaan varustaa sähköiset koskettimet osoittamaan paineen alenemista.

7. Avainlukko Avainlukot katkaisijoita, kuormituskytkimiä ja maadoituskytkimiä varten voidaan asentaa. Se voidaan varustaa lukittavalla puolisuojalla, joka soveltuu katkaisimille, kuormakytkimille ja maadoituskytkimille.

8. Valokaarikatkaisin Kaikki rengasverkkoyksiköt voidaan varustaa valokaarensuojalla. Kun sisällä tapahtuu kipinöintiä, valokaarensuojat sulkeutuvat automaattisesti sisääntulevaan läpivientiin, mukaan lukien D-, DE- ja V-moduulit, ja kaikki kaapelimoduulit voidaan varustaa kaarisuojalla. Heidän on tilattava laitteen mukana, eivätkä he voi muuttaa sitä. Valokaarisammuttimen toiminta voidaan ilmaista tällä menetelmällä, ja SF6-yksikön sähköiset koskettimet kytketään etu-RMU:n takana olevaan liittimeen.

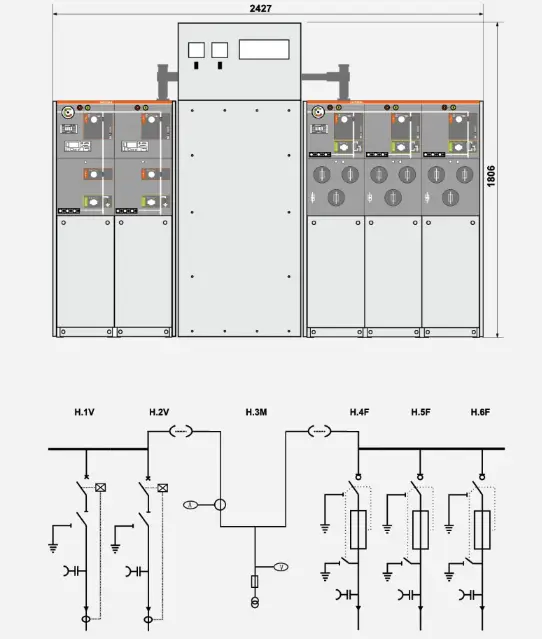

● Kaavioesimerkki

◆ Kaavio 1 SA+CCF+

Asenna salamansammutin linja-autoon ja jätä se laajennettavaksi.

Huomautus: RMU-yksiköiden lukumäärän on oltava vähintään 3.

◆ Kaavio 2 CCF+

Asenna salamansammutin tulolinjaan ja varalaajennus.

◆ Kaavio 3 W+M+FFF

Korkeajännitepuolen laskenta

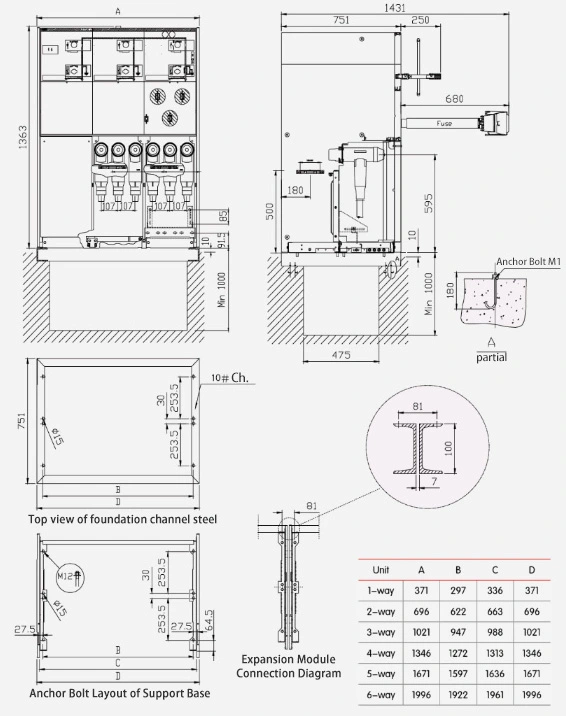

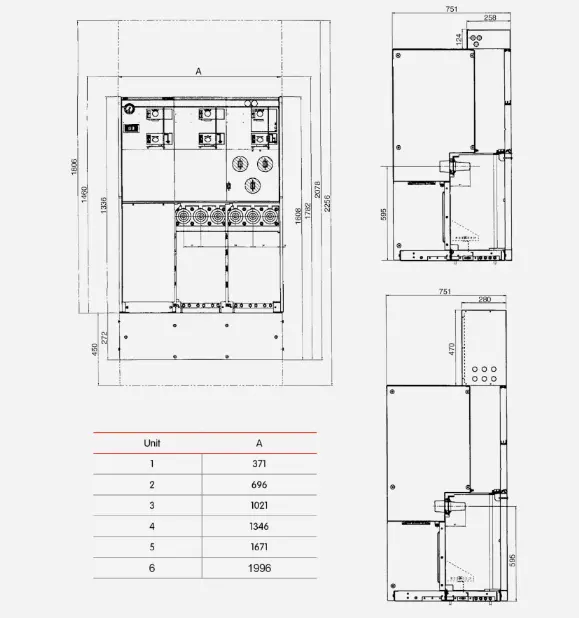

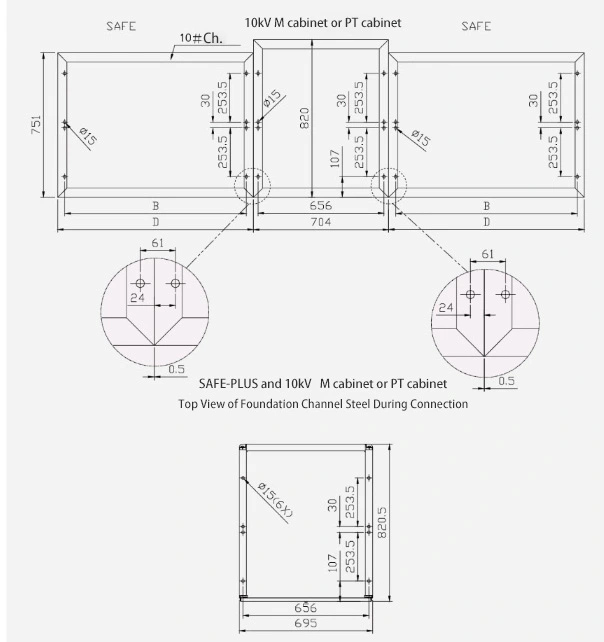

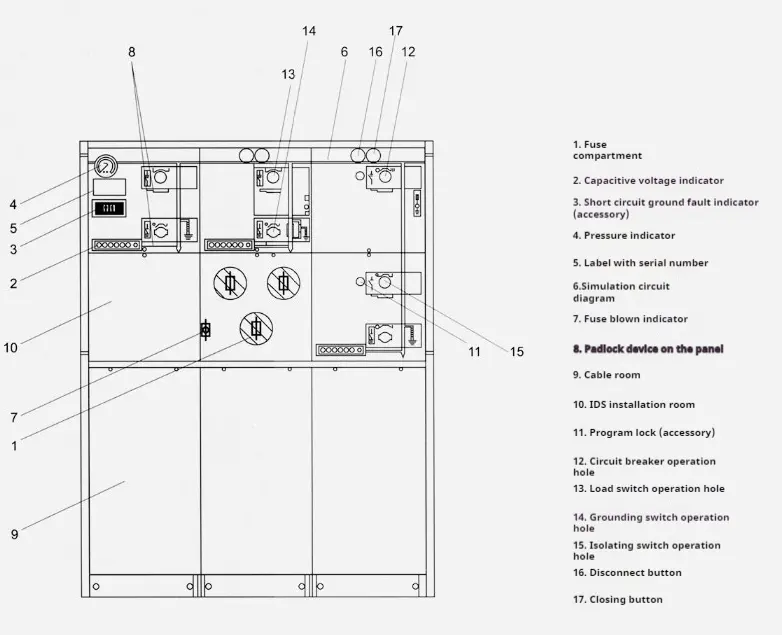

● KXRM6-12 GIS-yksikön rakenne- ja mittataulukot
