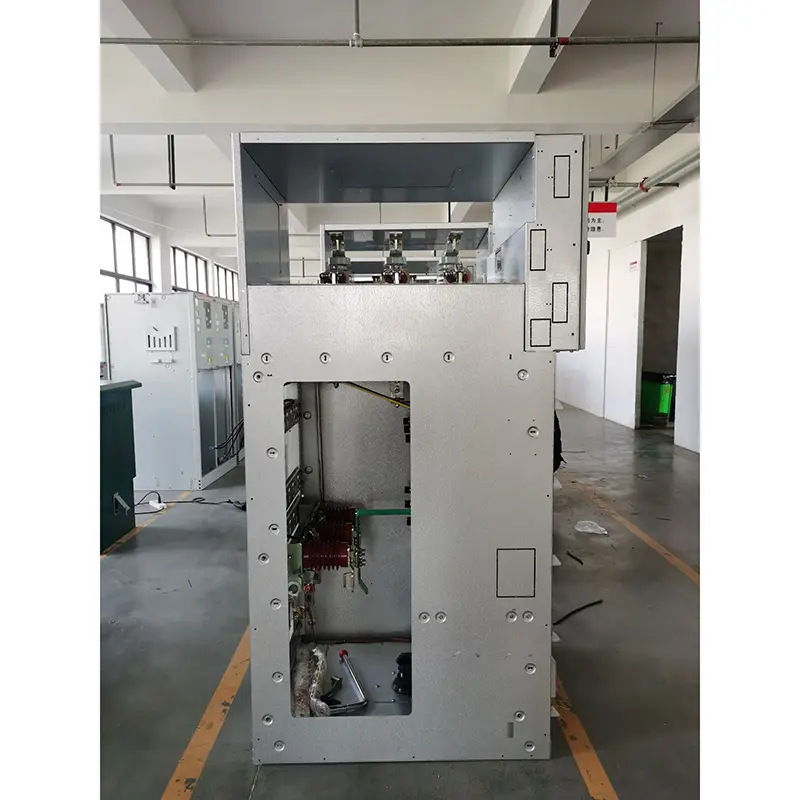

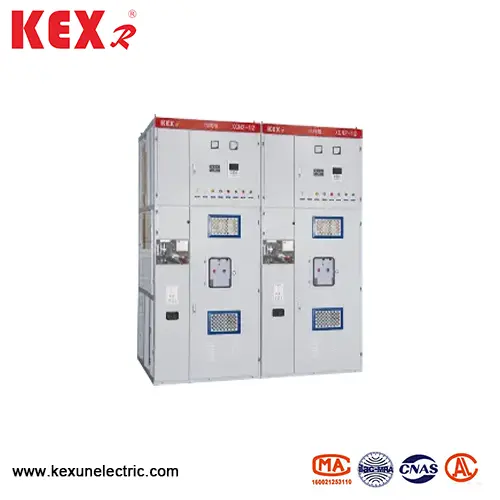

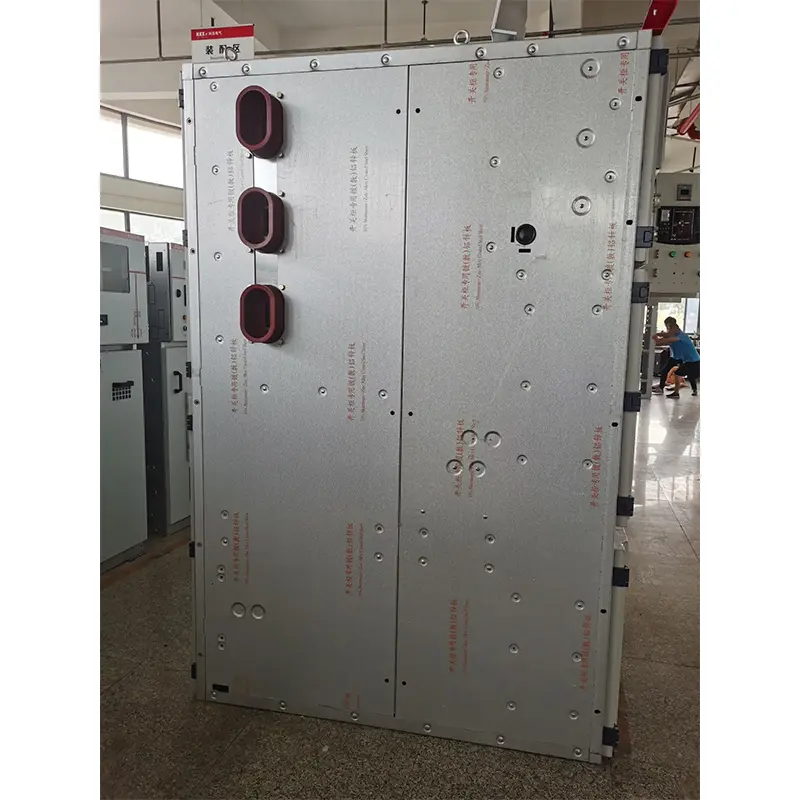

Laatikkotyyppi kiinteä metalli suljettu kytkinlaitteet

● Olosuhteiden käyttäminen

▶ XGN2-12-tyyppisen ruudun tyypin tyyppisen metallin suljetun kytkimen lämpötilan tulisi olla

-25 ~ 40 ℃ (sisätiloissa)

▶ Korkeus: alle 1000 metriä

▶ Päivittäinen keskimääräinen suhteellinen kosteus on enintään 95%, ja kuukausittainen keskimääräinen suhteellinen kosteus on enintään 90%

▶ Maanjäristys ei saa ylittää suuruutta 8

▶ XGN2-12-tyyppinen laatikkotyyppinen kiinteä metalli suljettu kytkinlaite on asennettava paikkaan, joka ei ole tulta, räjähdys, vakava pilaantuminen, kemiallinen korroosio ja väkivaltainen tärinä.

● Tekninen parametri

◆ Virhekäyttölaite

"Viiden estämisen" tehtävänä on estää katkaisijan jakamista ja suljettu vahingossa; Estää eristämiskytkimen kuormituksen väärinkäyttö ja väärinkäyttö; Estä maadoituskytkin sulkemisesta, kun se ladataan; Estää maadoituskytkimen kytkemästä päälle, kun se on suljettu; Estää pääsemästä ladatulle aikavälille vahingossa.

Tämä XGN2-12-tyyppinen laatikkotyyppinen kiinteä metalli suljettu kytkinlaite omaksuu pakollisen mekaanisen lukitustilan, ja lukituslaite koostuu pääkomponenteista, kuten tuesta, levystä, paneelista, lukituslevystä, kahvasta, yhdistämistangosta jne., Joilla on luotettavan suorituskyvyn ominaisuudet, täydelliset toiminnot, yksinkertainen rakenne ja käteisellä toiminnassa, mikä saavuttaa "viisi varoista" yksinkertaisesti ja tehokkaasti:

▶ Ohjauskytkin (KW -kytkin) punaisella ja vihreällä flopilla käytetään katkaisijakaaviossa, jotta katkaisija ei jakautunut ja suljettu vahingossa

▶ Vasta sen jälkeen, kun katkaisija on todella rikki, voidaanko pieni kahva vetää pois "toimivasta" asennosta ja kääntyä "murtumis- ja lukitusasentoon; Eristämiskytkimen avaaminen ja sulkeminen; Estä 7-kuorman irrotuskytkin avaamisesta ja sulkemisesta. Lukitsemisen ja lukituksen anti-lukkiutumisen palautumisella on kaksinkertainen asiakirjan vastainen toiminto, ts. Kun pieni kahva on "rikkovan lukitus" -asennossa, vain ylempi ja alempi irrottajat voidaan kytkeä päälle ja pois päältä, mutta katkaisija ei voida kytkeä päälle ja pois päältä, mikä välttää katkaisijan väärinkäyttö

▶ Kun katkaisija ja ylempi ja alempi irrottajat ovat suljetussa tilassa, ja pieni kahva on "toimivassa" asennossa, etu- ja takakaapin ovia ei voida avata, jotta ne voidaan estää elävään väliin vahingossa

▶ Kun ylempi ja alempi katkaisimet eivät avata, maadoituskytkintä ei voida sulkea, eikä pientä kahvaa ei voida kääntää "murtumis- ja lukitusasennosta" huoltoasentoon, mikä voi estää maadoituslangan ripustamisen sähköllä

▶ Jos maadoituskytkintä ei avata, ylä- ja alempien irrottajia ei voida sulkea, mikä voi estää maadoitusjohtoa sulkemasta ylä- ja alahenkilöitä.

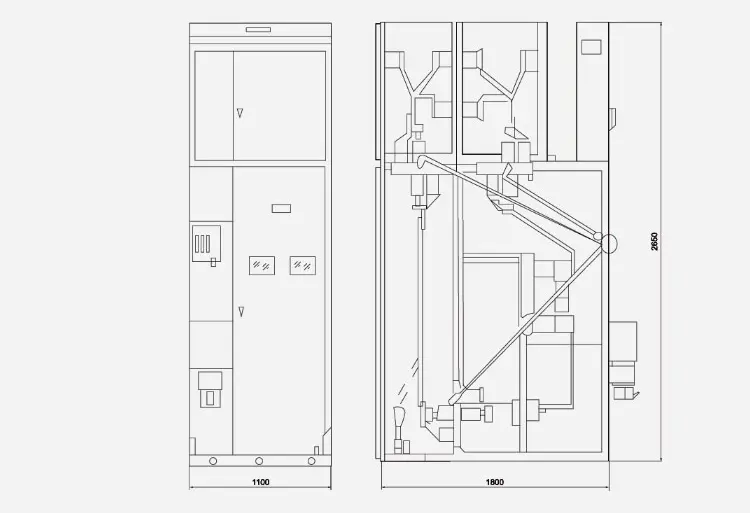

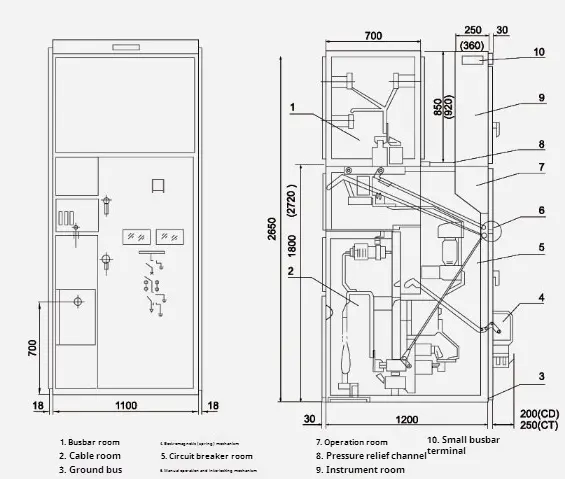

● XGN □ -12/07d ääriviivat piirustus

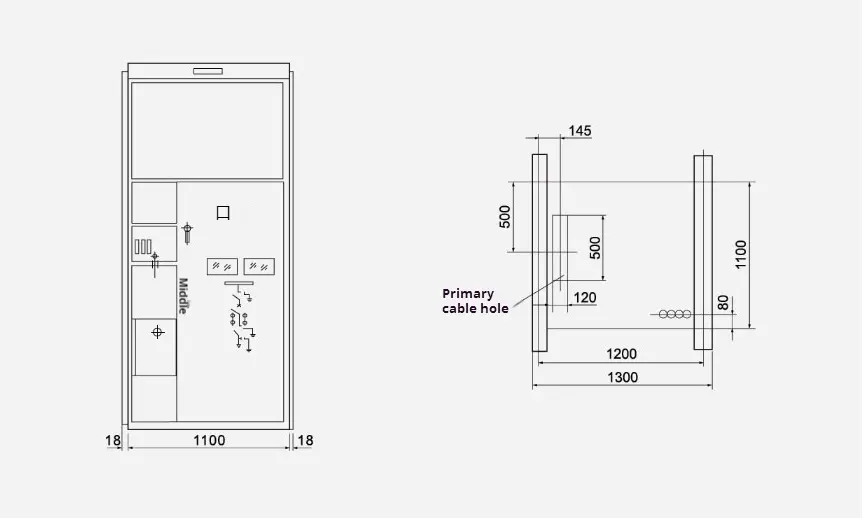

● XGN □ -12 (ohituskaapelin poisto) ääriviivat piirtäminen

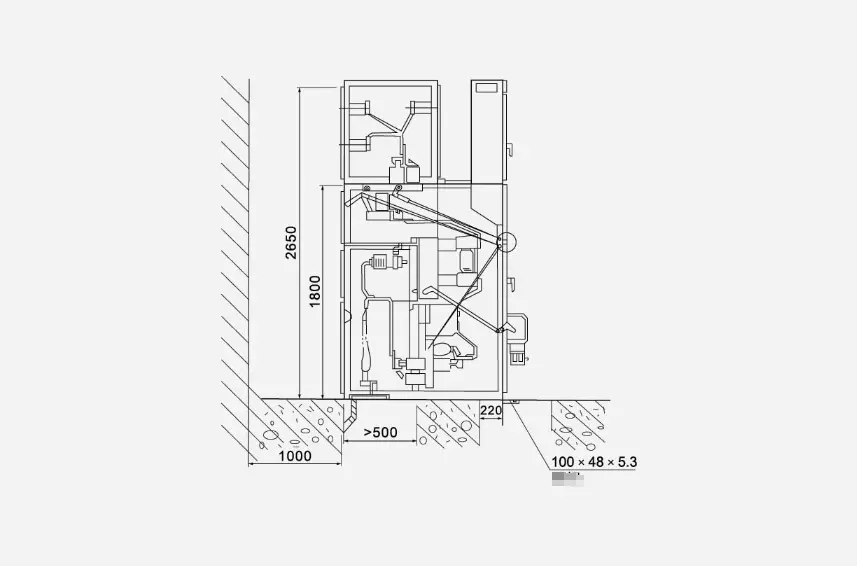

● Yleinen ulottuvuuden asennuspiirros
