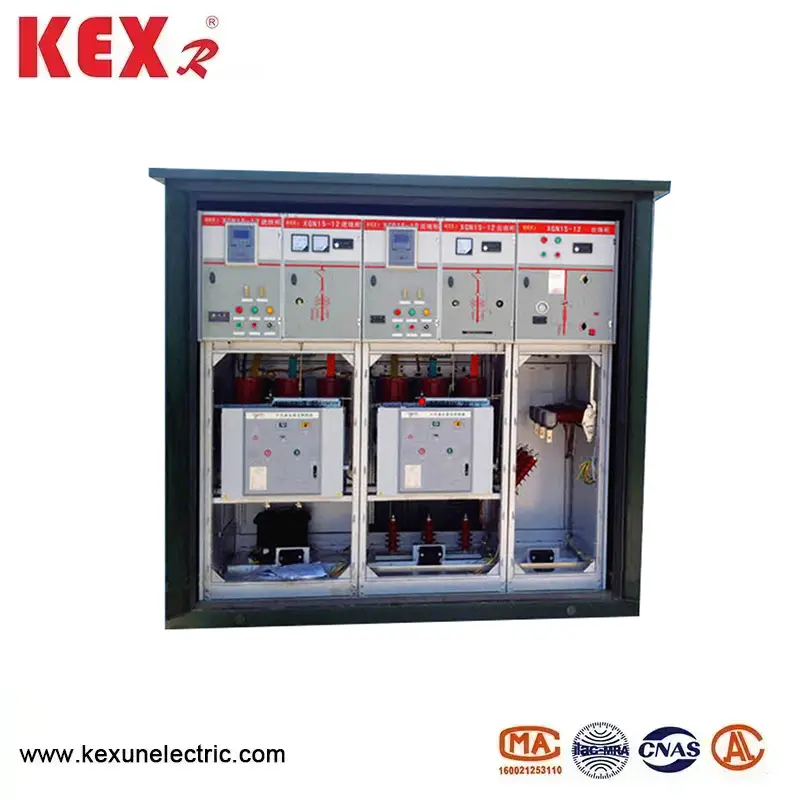

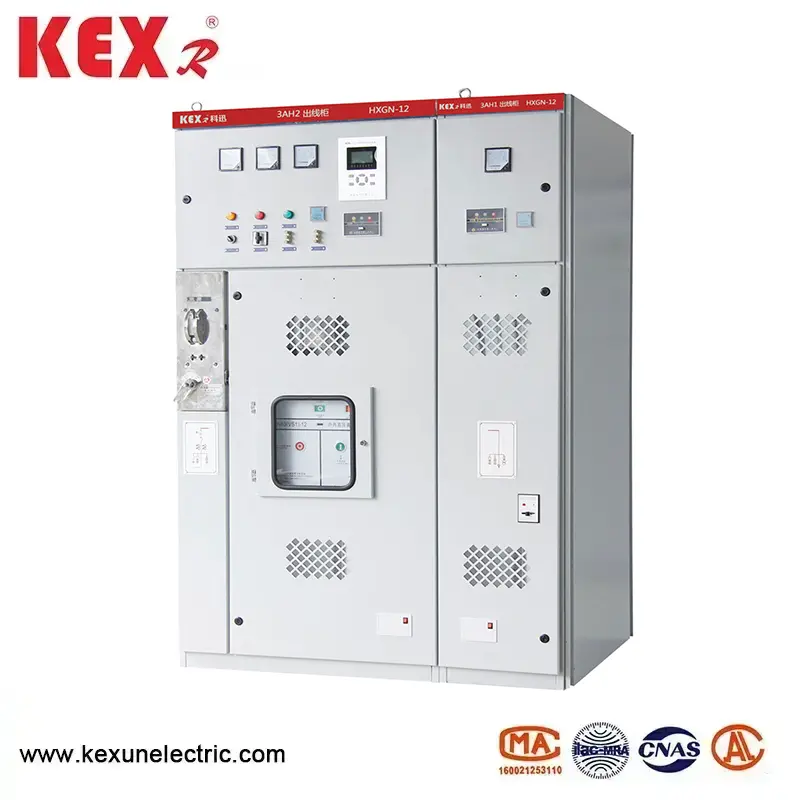

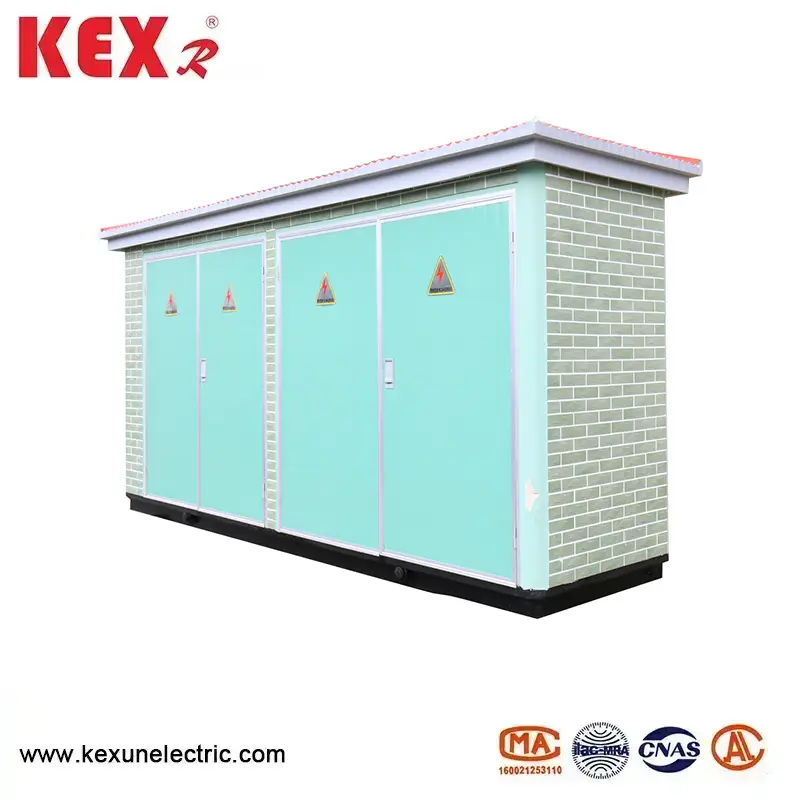

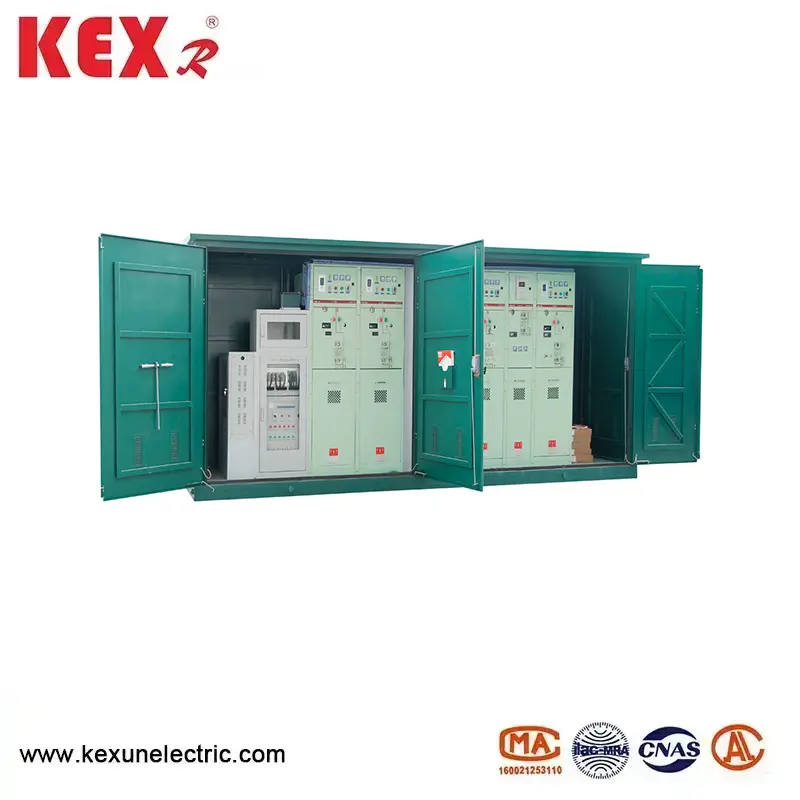

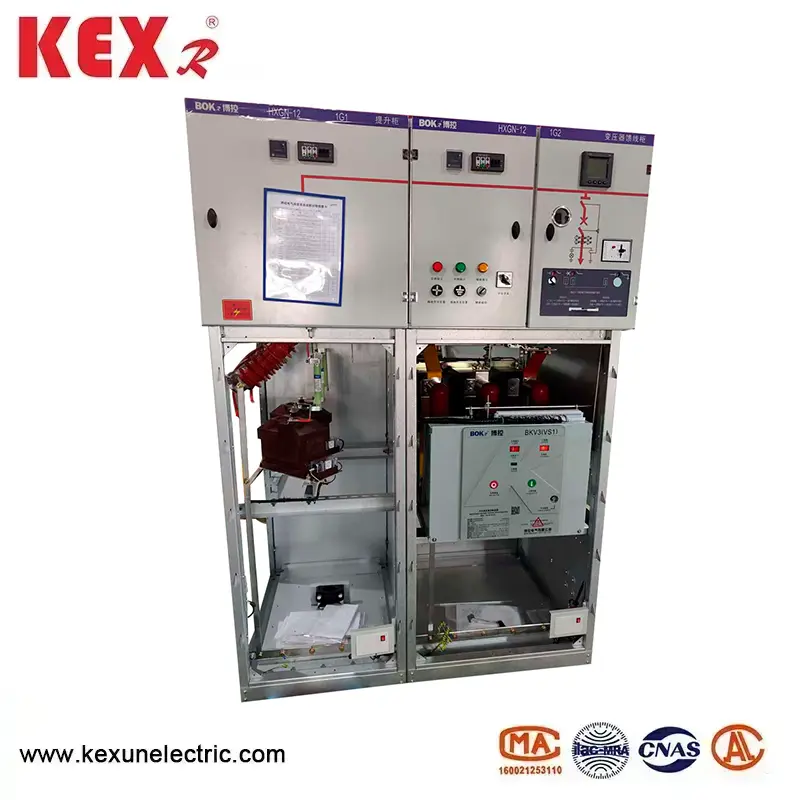

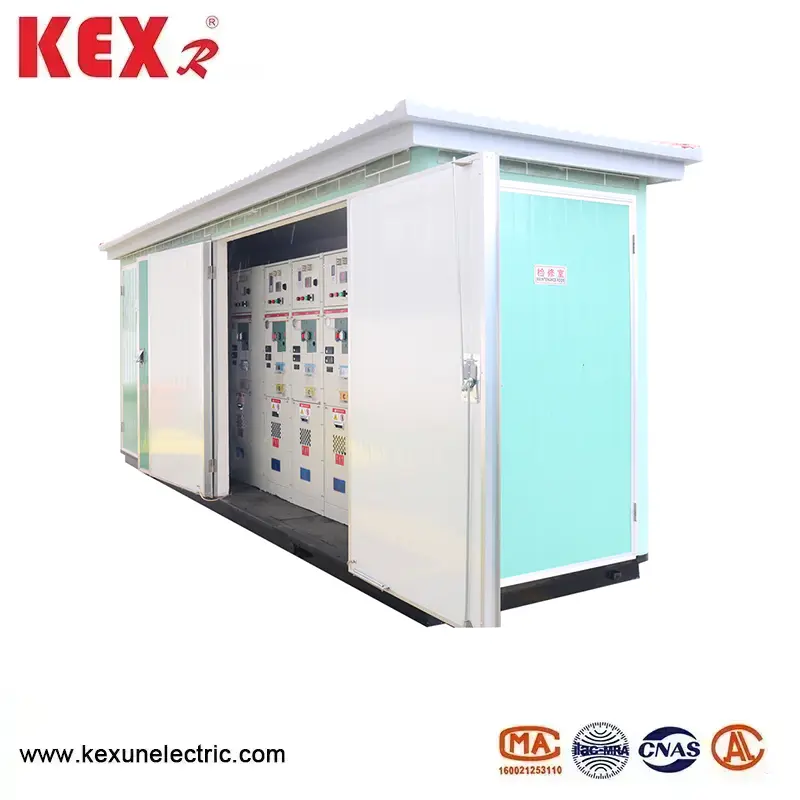

Modulaarinen rengas pääyksikkö

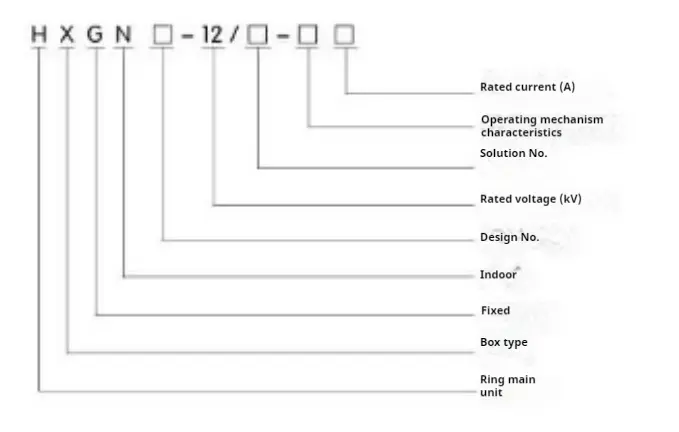

○ mallin merkitys

○ HXGH-12-tyyppisen modulaarisen renkaan pääyksikön pääkäyttö- ja sovellusalue

Modulaarisen renkaan pääyksikkö soveltuu sisätilojen kokonaisjoukkoihin 3,6-12KV kolmivaiheinen vaihtovirta 50 Hz: n yhden väyläosan kanssa, jota käytetään sähköenergian vastaanottamiseen ja jakamiseen, ja sillä on piirin ohjaaminen, suojaaminen ja valvonta. Sitä voidaan soveltaa erityyppisiin voimalaitoksiin, sähköasemiin, teollisuus- ja kaivosyrityksiin, korkeisiin rakennuksiin ja muihin paikkoihin, ja se voidaan yhdistää myös kytkentäasemilla käytettäviin rengasverkkokaappeihin.

○ HXGH-12-tyyppisen modulaarisen renkaan pääyksikön päärakenne ja ominaisuudet

▶ Modulaarisen renkaan pääyksikkö on hitsattu korkealaatuisella kulmateräksellä.

▶ Katkaisijahuone sijaitsee kaapin keskimmäisessä (alemmassa) osassa, mikä on kätevää asentaa, virheenkorjausta ja huoltoa varten. Standardi on varustettu Zn63AIVS1-12) katkaisijalla, ja siellä on painevapautuskanava henkilökohtaisen turvallisuuden varmistamiseksi.

▶ Edistyneitä ja luotettavaa kiertokehinta voidaan käyttää syömään turvallisesti katkaisijahuoneeseen huoltohuoneeseen, kun pääväylä ladataan. Edistynyt ja luotettava pyörivä katkaisin pääsee turvallisesti katkaisijahuoneeseen huoltoa varten, kun pääväylä on sähköinen.

▶ Modulaarisen renkaan pääyksikön suojataso on IP2X.

▶ Varustettu luotettavalla ja täysin toiminnallisella pakollisella mekaanisella lukituslaitteella, joka voi täyttää "viiden varotoimenpiteen" vaatimukset yksinkertaisesti ja tehokkaasti.

▶ Onko syyllinen maadoitusjärjestelmä.

▶ Ovi on varustettu havaintoikkunalla, joka voi selvästi tarkkailla kaapin komponenttien toimitilaa.

▶ Käyttömekanismi lukitaan mekaanisella lukolla, joka on luotettavampi kuin XGN66-12.

▶ Saapuvat ja lähtevät kaapelit ovat alhaisemmat kuin kaapin pohjan etuosa, mikä on kätevä käyttäjien yhteyden muodostamiselle.

○ HXGH-12-tyyppisen modulaarisen renkaan pääyksikön ympäristöolosuhteiden käyttäminen

1. Ympäristön lämpötilan yläraja on +40 ℃ ja alaraja on -10 ℃;

2. Modulaarisen renkaan pääyksikön korkeuden tulisi olla alle 1000 m;

3. Ilman suhteellisen kosteuden päivittäinen keskiarvo on enintään 95%ja kuukausittainen keskiarvo on enintään 90%; Vesihöyryn päivittäinen keskiarvo on enintään 2,2x10-3MPa, ja kuukausittainen keskiarvo on 1,8x10-3MPa;

● HXGN: n □ -12-tyyppinen modulaarisen renkaan pääyksikkö
