Korkeajännitekytkinlaitteet

● KXRM 6-12 -tyyppisen korkeajännitekytkimen pääominaisuudet

▶ Jännitetaso: 6 ~ 12 kV (sopii keskijännitteen jakelujärjestelmään).

▶ Rakennetyyppi: Metalli suljettu, modulaarinen suunnittelu, yleensä käyttämällä SF6 -eristystä tai tyhjiökaari sammuttaa tekniikkaa.

▶ Sovellusskenaario: Kaupunkijakeluverkon rengasverkon virransyöttövoiman jakelu teollisuuspuistoissa ja yhteisöissä

▶ Päätoiminnot: Latauskytkin (sulakesuojauksella)

Katkaisijayksikkö (valinnainen)

Kaapelin sisääntulo ja poisto, mittaus, valvonta ja muut toiminnalliset moduulit voidaan valita.

● Kx

Korkeajännitteisen kytkinlaitteet sopivat erilaisiin ympäristöihin, kuten korkeaan ja matala lämpötilaan (+40 ℃ ~ -40 ℃), kosteus, pöly, suola pilaantuminen, kaivokset ja korkea korkeus (L000). Lyhytaikainen upotus veteen 24 tunnin sisällä ei vaikuta käyttöön.

Huomaa: Jos korkeus on korkeampi, ilmoita KEXR: n erityinen korkeus

● Standardit

Korkeajännitteisen kytkentälaitteet kohtaavat standardien alapuolella

◆ Kansainväliset standardit

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 jne.

◆ Kiinan standardit

GB3804, GB3906, GB11022, jne.

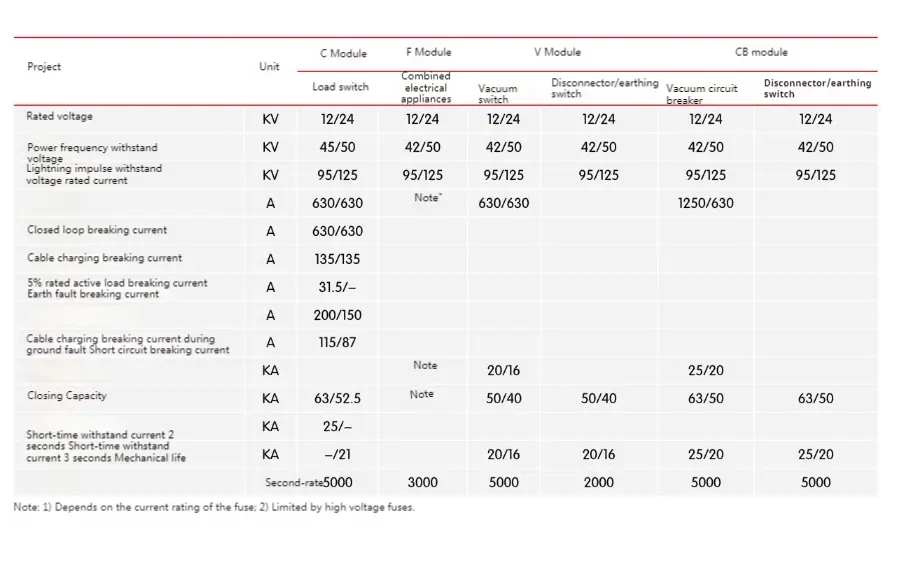

● Korkeajännitteisen kytkimen tekniset parametrit

Jokaisella KXRM6-korkeajännitekytkimen moduulilla on seuraava kokoonpano

1.D -kaapin kokoonpano Katso "Kaapeliyhteysmoduuli ilman maadoitusveitsiä" vakiokokoonpanoon ja ominaisuuksiin.

2. 3.F -kaapin kokoonpano Katso "tyhjiökytkimen moduuli" vakiokokoonpanoon ja ominaisuuksiin.

KX-RM6-vakioyhdistelmä tarjoaa myös seuraavat kokoonpanot

1.

2. Jokainen ilmakammio on varustettu painemittarilla SF6 -tiheyden seuraamiseksi.

3. Nostoluki

4. Käyttökahva

● Sulake- ja muuntajan vertailutaulukko
