Ympäristönsuojeluyksikkö

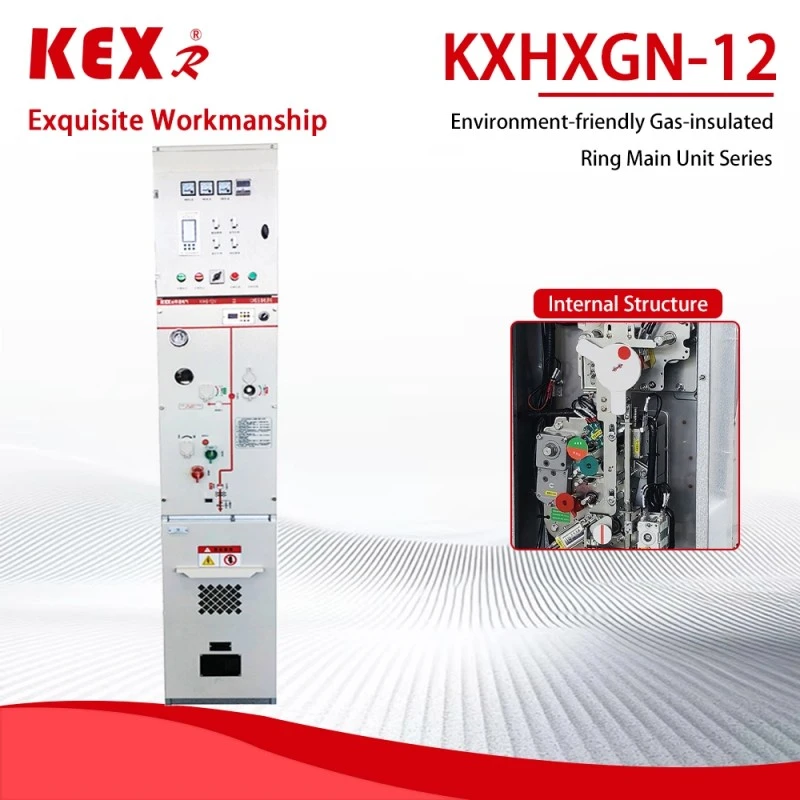

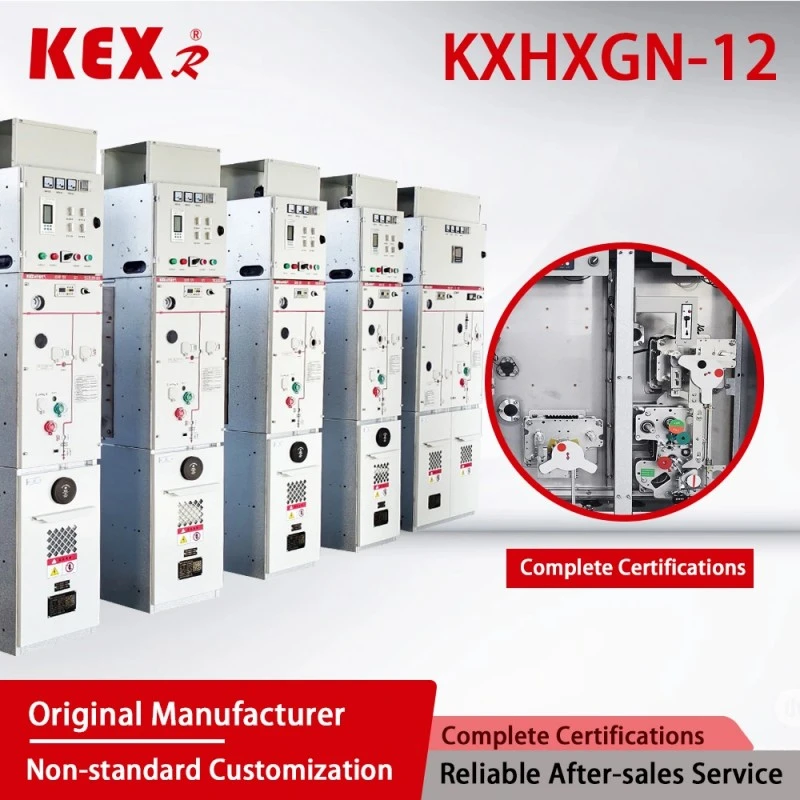

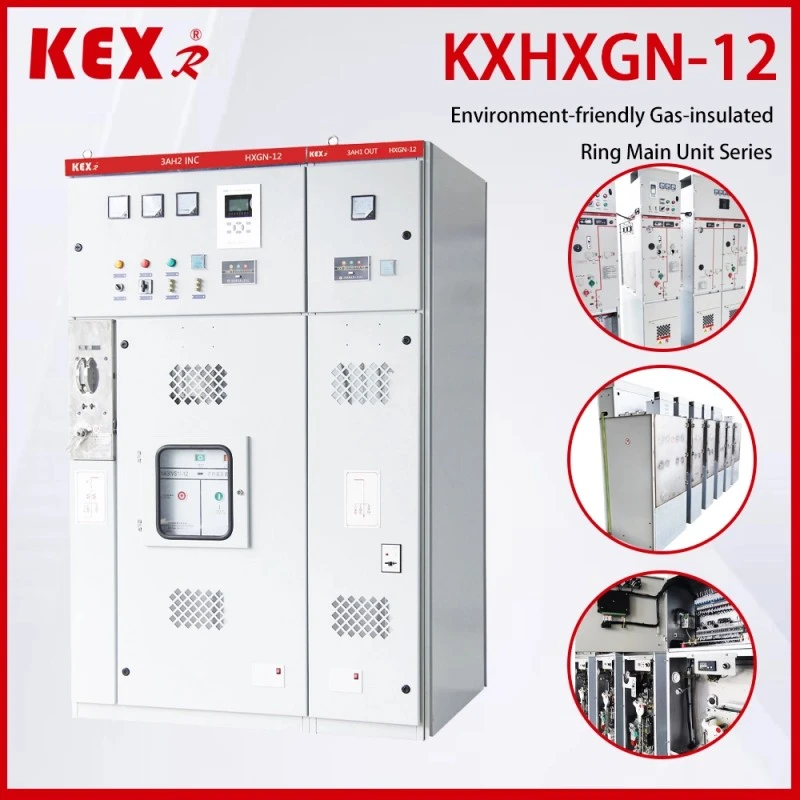

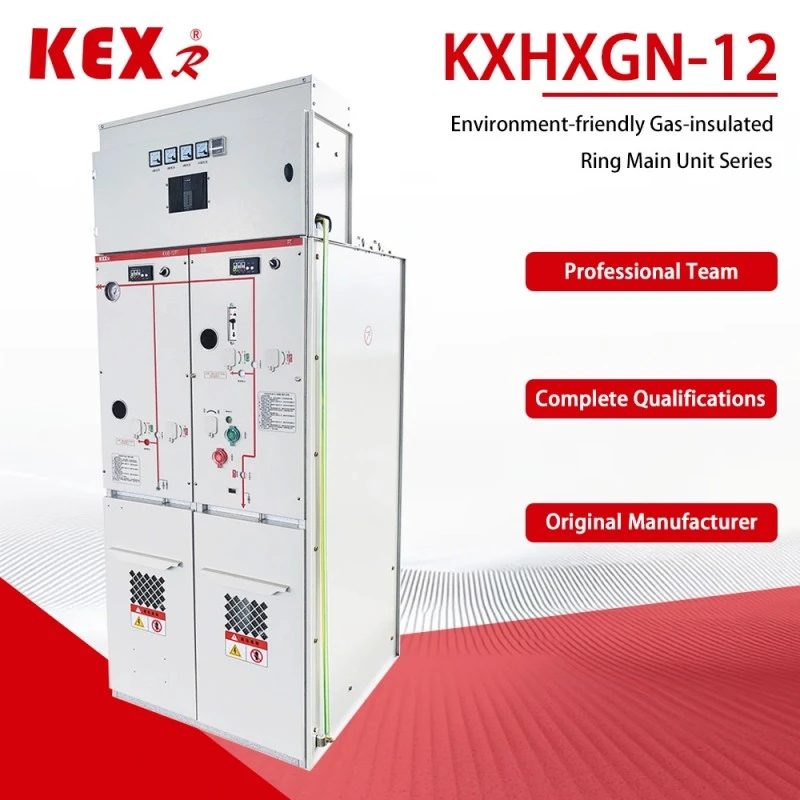

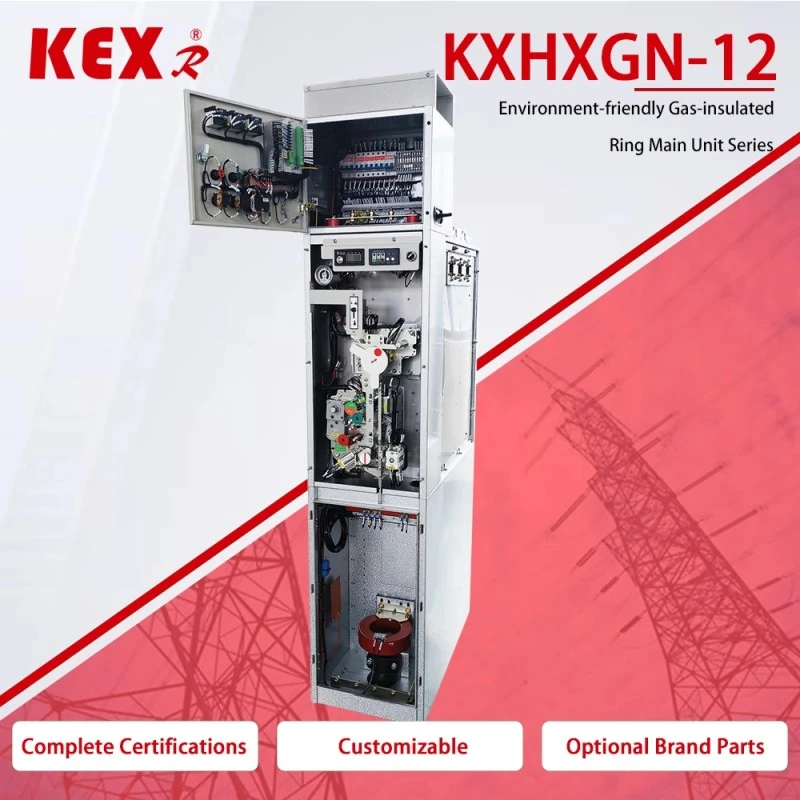

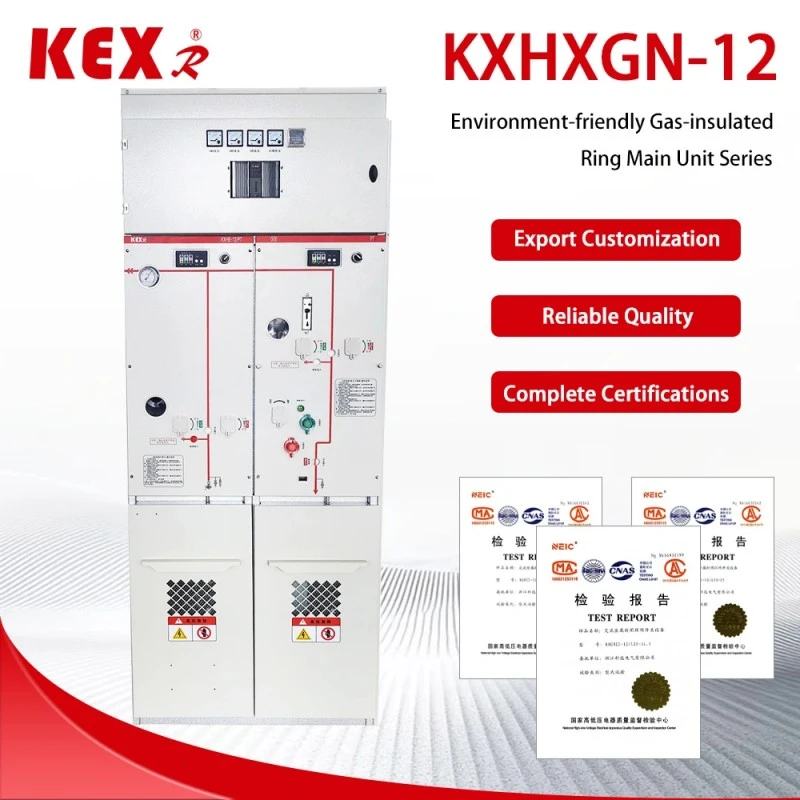

Kiinalaisen voimansiirto- ja jakelulaitteiden toimittajan KEXR:n valmistama KXHXGN-12-tyyppinen ympäristönsuojeluyksikkö on 12kV kaasueristetty rengasverkkokaappi, jonka eristeväliaineena on ympäristönsuojelukaasu (kuten kuiva ilma, typpi tai sekakaasu), joka soveltuu rengasverkkojen tehonsyöttöön, päätevirransyöttöön sekä jakeluverkkojen pienimuotoiseen avaus- ja sulkemisasemille.
Malli: KXHXGN-12
Merkki: KEXR

Lähetä kysely

Tuotteen Kuvaus

● Ympäristösuojeluyksikön pääominaisuus

(1) Ympäristönsuojelun edut

◆Ilmaiset SF-kaasut: Ympäristönsuojeluyksikkö ottaa käyttöön kuivaa ilmaa, typpeä tai uusia ympäristönsuojelukaasuja (kuten G, AirPlus® jne.), mikä on EU:n F-kaasumääräysten ja Kiinan "kaksoishiilipolitiikan" mukaista.

◆Alhaiset hiilidioksidipäästöt: SF-rengasverkkokaappiin verrattuna GWP (Global Warming Potential) lähestyy nollaa.

(2) Rakennesuunnittelu

◆Modulaarinen rakenne: tulevan linjan, lähtevän linjan, mittauksen ja PT:n ympäristönsuojeluyksikköä voidaan laajentaa.

◆Sisätty rakenne: Environmental Protection -yksikön suojaustaso saavuttaa IP67:n, joka on pölytiivis, kosteudenkestävä ja kondensoitumaton ja sopii ankariin ympäristöihin.

◆Pieni koko: se säästää tilaa kuin AIS-rengasverkkokaappi ja on ympäristöystävällisempi kuin perinteinen SF₆ GIS.

(3) Älykkäät vaihtoehdot

Älykäs valvonta (kuten DTU, online-lämpötilan mittaus, osittaisen purkauksen valvonta jne.) voidaan valita tukemaan Internet of Things (IoT) -käyttöä ja toteuttamaan etäkäyttöä ja -huoltoa.

● Ympäristönsuojeluyksikön tekniset parametrit

◆ Katkaisijakaappi

Tuote				Yksikkö	Data
Nimellisjännite				KV	12
Nimellistaajuus				HZ	50
Nimelliseristystaso	1min työtaajuuden kesto Jännite		Maadoitukseen, vaiheesta vaiheeseen	KV	42
			Tauko		48
	Valaistusimpulssin kestojännite (huippu)		Maadoitukseen, vaiheesta vaiheeseen	KV	75
			Tauko		85
	1 min tehotaajuus, joka kestää apu-/ohjauspiirin jännitteen (maahan)			KV	2
Nimellisvirta				A	630
Nimellinen lyhytkestoinen kestovirta (virtuaaliarvo)			Pääpiiri/maadoituskytkin	kA	25/4s
			Maadoituspiiri	kA	21,7/4s
Nimellishuippukestävyysvirta			Pääpiiri/maadoituskytkin	kA	63
			Maadoituspiiri	kA	54.5
Nimellinen oikosulkuvirta ja -ajat				kA/aika	25/30
Nimellinen oikosulun sulkemisvirta (huippu)				kA	63
Nimellinen kaapelin latauskatkosvirta				A	25
Katkaisijan nimellinen toimintajärjestys O-0,3s-CO-180s-CO
Mekaaninen elämä		Katkaisija/erotin		Aika	10000/3000
IP-tutkinto		Suljettu laatikko			IP67
		Kytkimen kuori			IP4X
Kaasun paine		Nimelliskaasun lataustaso (20 ℃, ylipaine)		Mpa	0.02
		Nimelliskaasun minimitoimintataso (20 ℃, ylipaine)		Mpa	0
Tiivistyskyky,		Vuotuinen vuotoaste		%/vuosi	≤0,05

◆Lataa kytkinkaappi

Tuote			Yksikkö	Data
Nimellisjännite			KV	12
Nimellistaajuus			HZ	50
Nimelliseristystaso	1min työtaajuuden kesto Jännite		KV

	Valaistusimpulssin kestojännite (huippu)		KV

	1 min tehotaajuus, joka kestää apu-/ohjauspiirin jännitteen (maahan)		KV	2
Nimellisvirta			A	630
Nimellinen lyhytkestoinen kestovirta (virtuaaliarvo)		Pääpiiri/maadoituskytkin	KA	25/4s
		Maadoituspiiri	KA	21,7/4s
Nimellishuippukestävyysvirta		Pääpiiri/maadoituskytkin	KA	63
		Maadoituspiiri	KA	54.5
Nimellinen oikosulun sulkemisvirta (huippu)		Kuormakytkin/maadoituskytkin	KA	63
Nimellinen aktiivinen kuorman katkaisuvirta			A	630
Nimellinen suljetun silmukan keskeytysvirta			A	630
5 % Nimellinen aktiivinen kuorman katkaisuvirta			A	31.5
Nimellinen kaapelin latauskatkosvirta			A	10
Aktiivisen kuorman nimelliskatkoajat			Aika	100
Maasulkuvirta katkeaa			A/Aika	31,5/10
Linjojen ja kaapeleiden latausvirta katkeaa maasulun sattuessa.			A/Aika	17.4/10
Mekaaninen elämä	Katkaisija/erotin		A/Aika	10000/3000
IP-tutkinto	Suljettu laatikko			IP67
	Kytkimen kuori			IP4X
Kaasun paine	Nimelliskaasun lataustaso (20 ℃, ylipaine)		Mpa	0.02
	Nimelliskaasun minimitoimintataso (20 ℃, ylipaine)		Mpa	0
Tiivistyskyky,	Vuotuinen vuotoaste		%/vuosi	≤0,05

● Ympäristösuojeluyksikön käyttöönottostandardi

◆ GB/T 1022 -standardin yleiset tekniset vaatimukset suurjännitekojeistoille ja ohjauslaitteille.

◆ GB/T39063640.5kV AC metallisuljetut kojeistot ja ohjauslaitteet.

◆ GB/T1985 Korkeajännitteinen AC-erotuskytkin ja maadoituskytkin

◆ GB/T38043.6-40.5kV AC korkeajännitekuormituskytkin

◆ GB/T1984 Korkeajännitteinen vaihtovirtakatkaisija

◆ GB/T4208 kuoren suojaustason IP-koodi

◆ GB/T7354 Osittaispurkauksen mittaus

◆ GB/T311.1 Eristyksen koordinointi Osa 1: Määritelmä, periaatteet ja säännöt

● Ympäristönsuojeluyksikön käyttöehdot

◆ Maksimilämpötila: +45 celsiusastetta;

◆ Minimilämpötila: -25 celsiusastetta;

◆ Maksimilämpötila: (24 tunnin keskiarvo) +35 celsiusastetta;

◆ Maksimaalinen keskimääräinen suhteellinen kosteus (24 tuntia 1: ≤ 95 %; Korkeus: ≤ 1500 m; Seisminen kapasiteetti: 8 astetta;

◆ Suojausluokka: ladattu rungon tiiviste IP67, kytkinkaapin kuori IP4x；

◆ Ympäröivä ilma ei saa olla selvästi syövyttävän palavan kaasun ja vesihöyryn saastuttama.

◆ Ei ole toistuvaa väkivaltaista tärinää, ja kovien osien alla oleva kovuusrakenne täyttää kaikenlaiset vaatimukset.

◆ Kun sitä käytetään normaaleissa ympäristöolosuhteissa GB/T3906:n ulkopuolella, käyttäjän tulee neuvotella KEXR:n kanssa

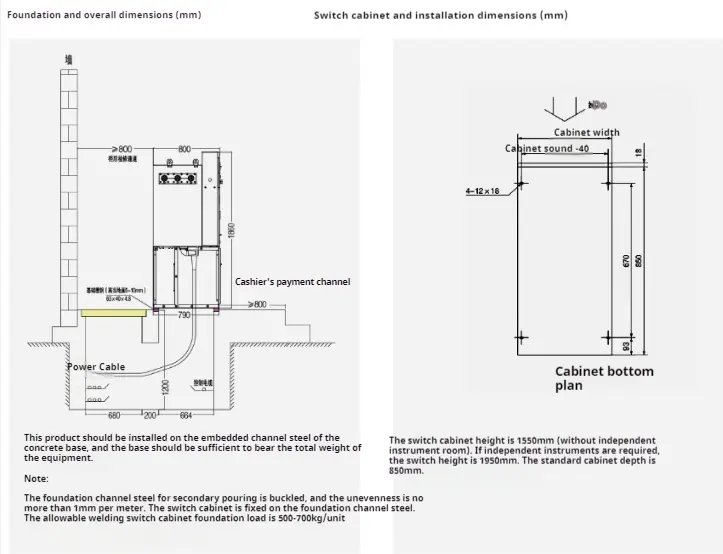

● Asennusohjeet

Environmental Protection Unit
