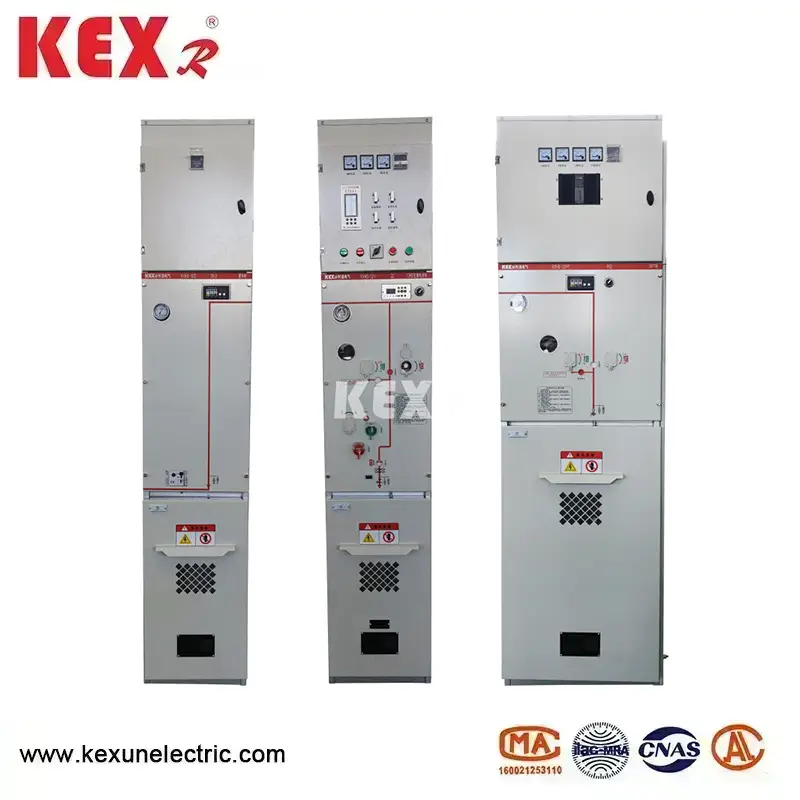

Ympäristöystävällinen kaasueristeinen kytkinkaappi
Kiinan tehtaan Kexun Electric Co., Ltd:n valmistama ympäristöystävällinen kaasueristeinen kytkentäkaappi on yksinkertaisen rakenteen, joustavan toiminnan, luotettavan lukituksen ja kätevän asennuksen ominaisuudet, ja se soveltuu erityisen hyvin sähkönjakeluun kaupunkien asuinalueilla, pienissä toisioasemissa, kytkentäasemissa, kaapelin haararasiassa, laatikkotyyppisissä sähköasemissa, teollisuus- ja kaivosteollisuudessa, lentokenttien yksiköissä, tuulivoimaloissa, ostoskeskuksissa, sähköasemissa, rautateillä, tunneleilla ja muilla paikoilla.
Malli: KXHB-12
Merkki: KEXR
Malli: KXHB-12
Merkki: KEXR

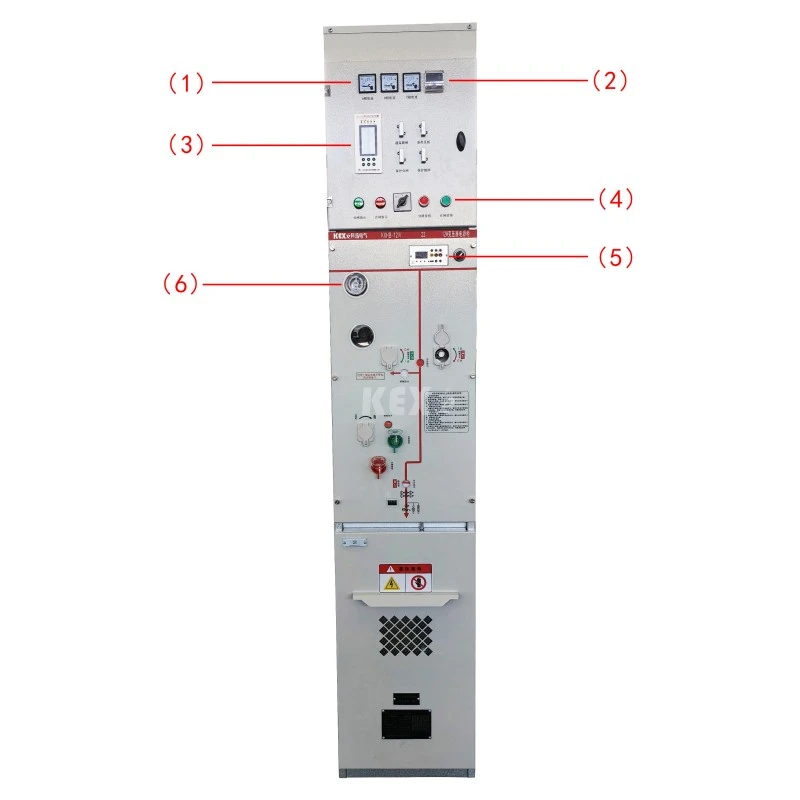

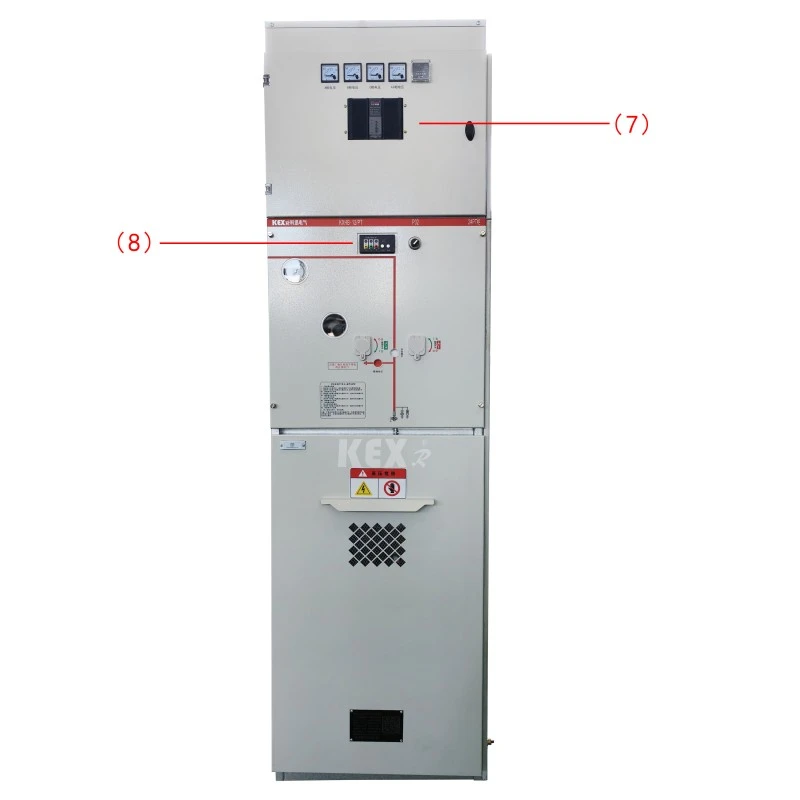

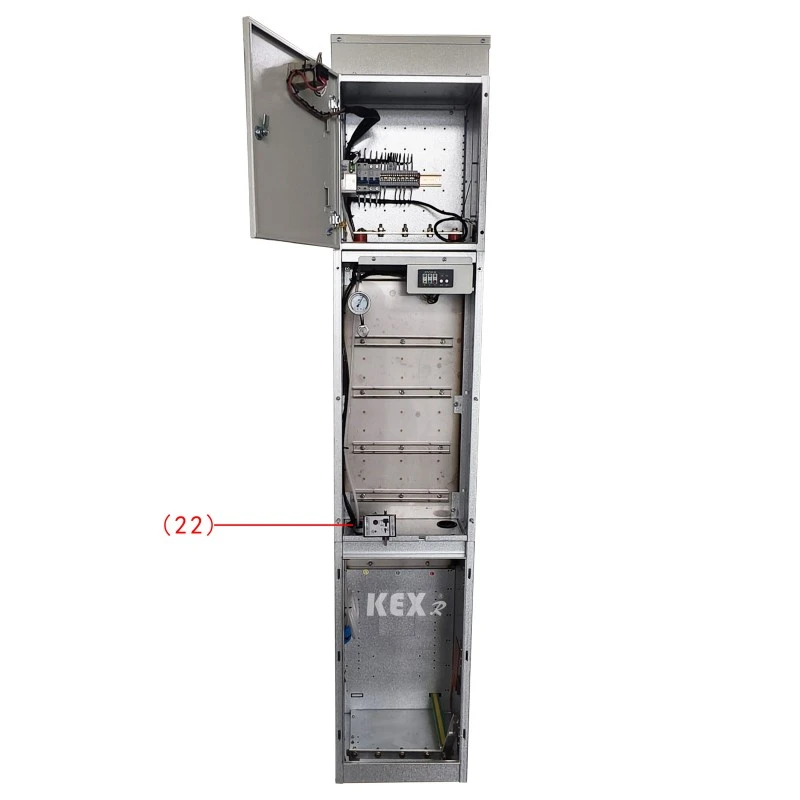

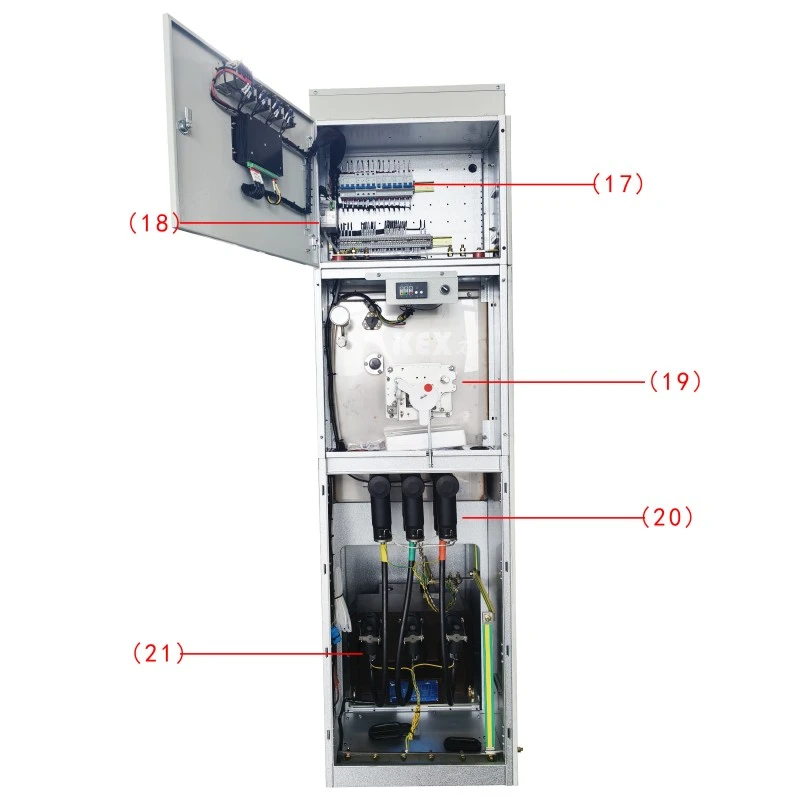

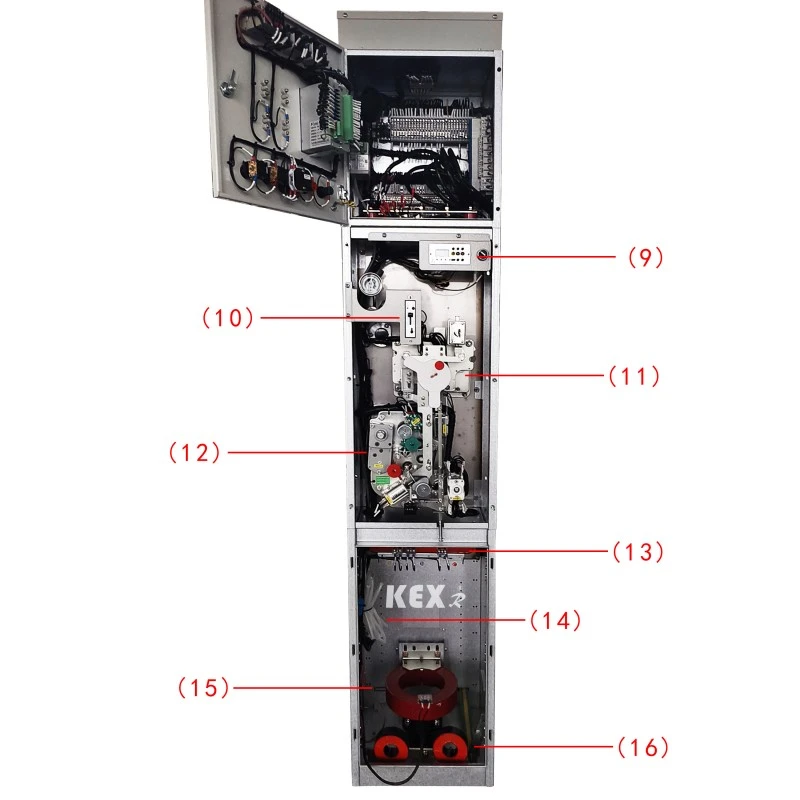

●Komponentit

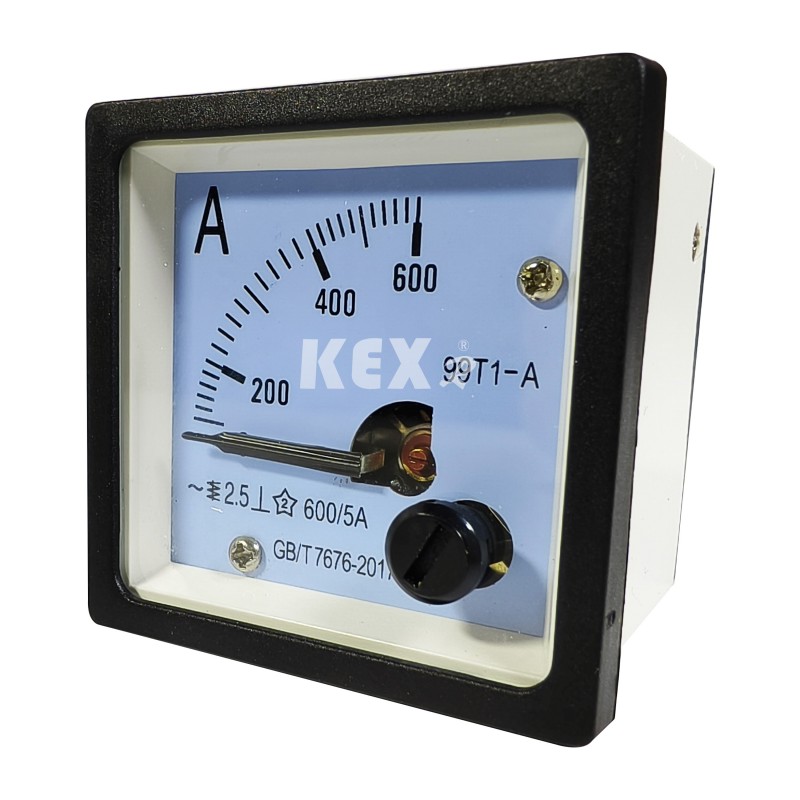

1.Ampeerimittari

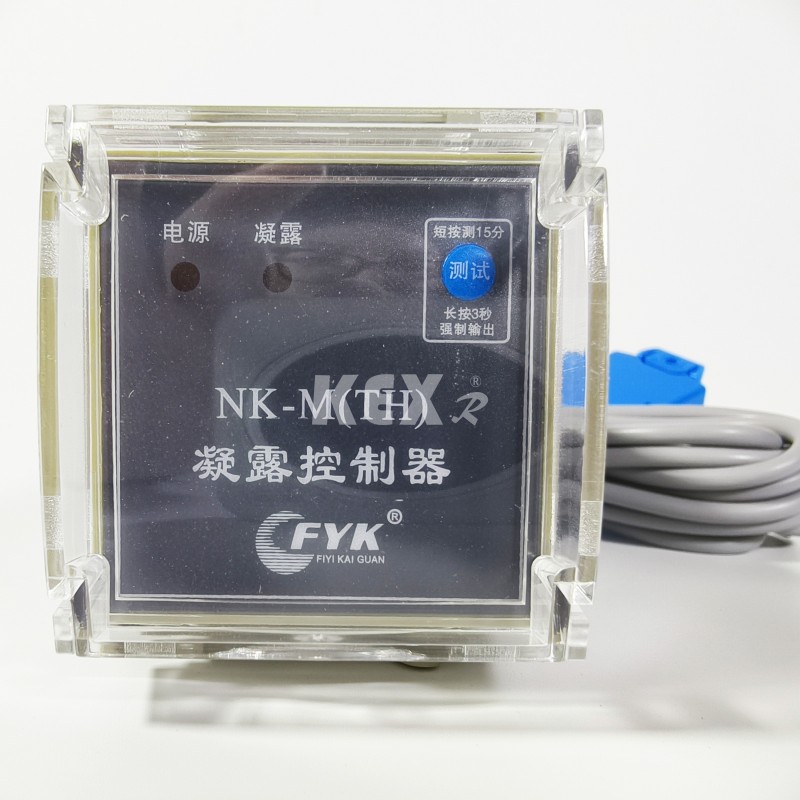

2. Kondensaatiosäädin

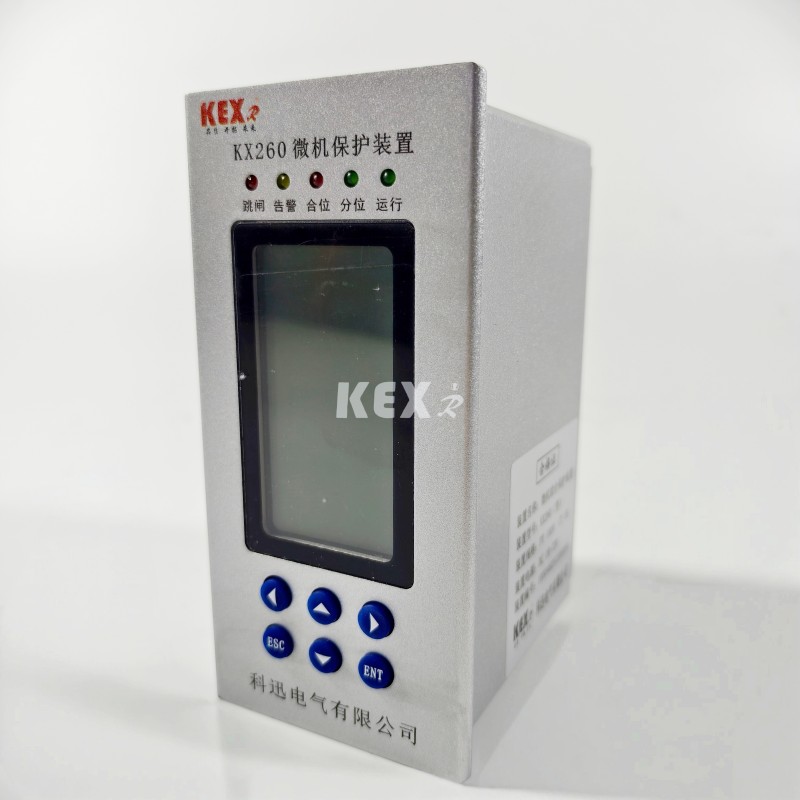

3.Mikrotietokoneen suojalaite

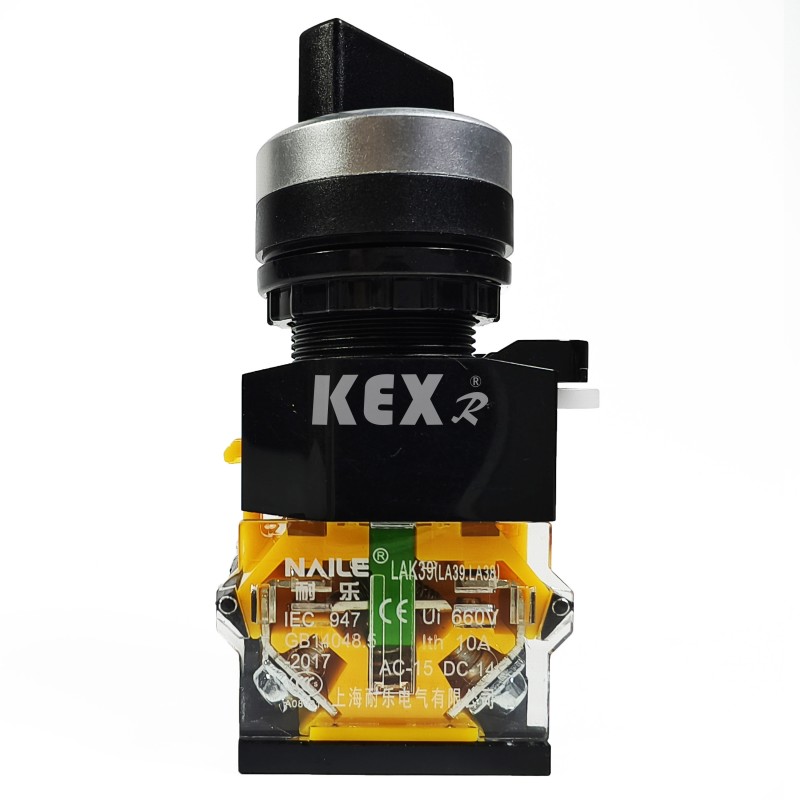

4. Painike

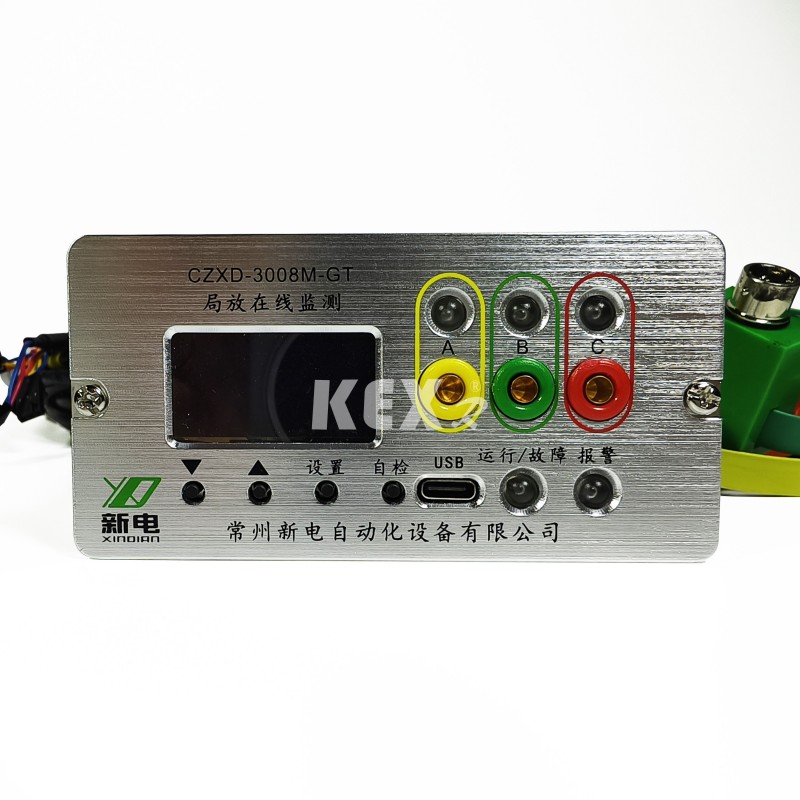

5.Osittaisen purkauksen ilmaisin

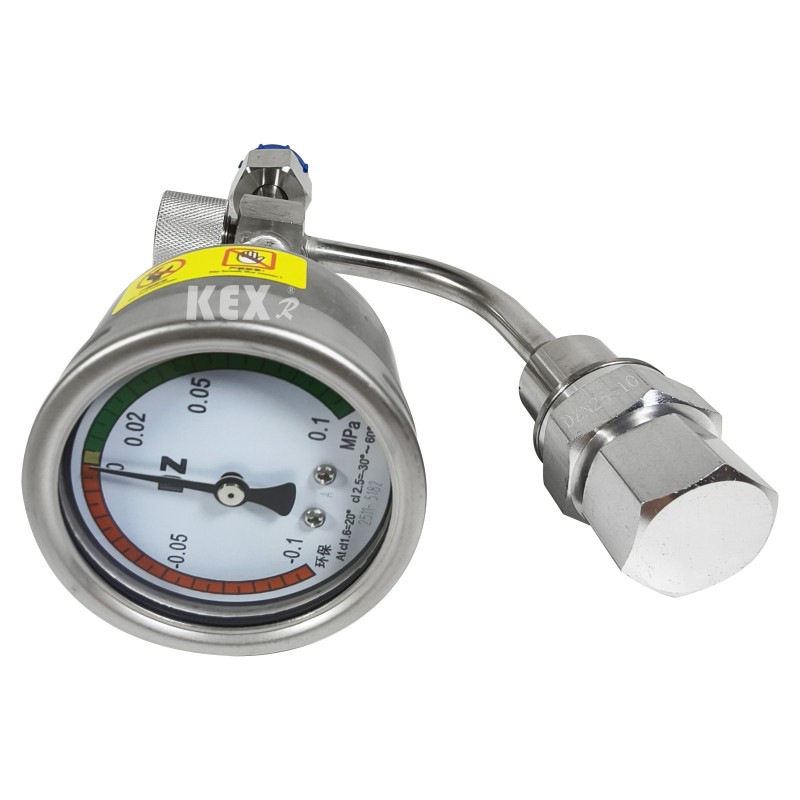

6. Barometri

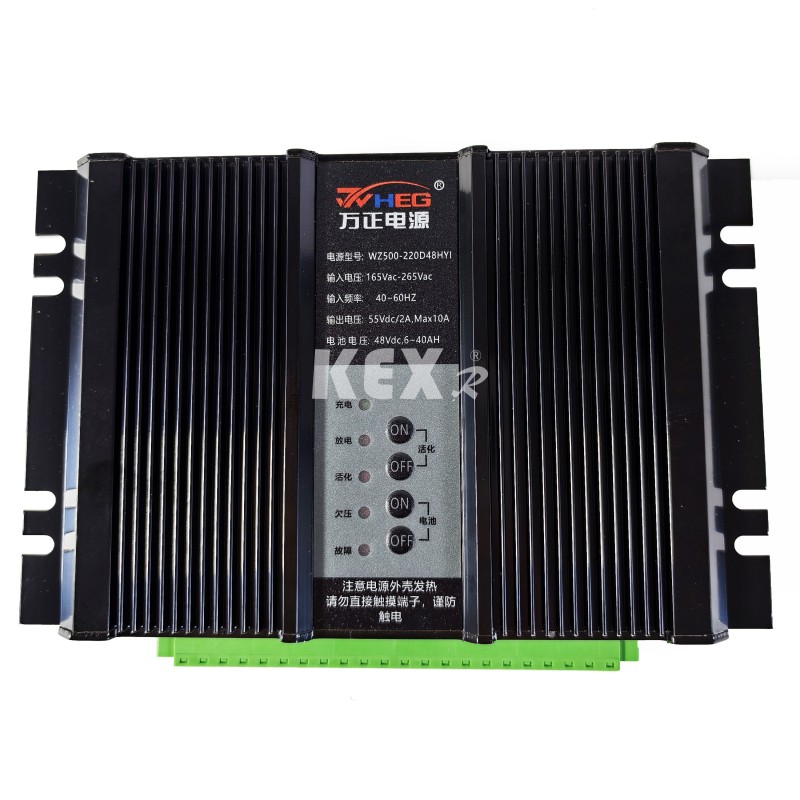

7. Virtalähde

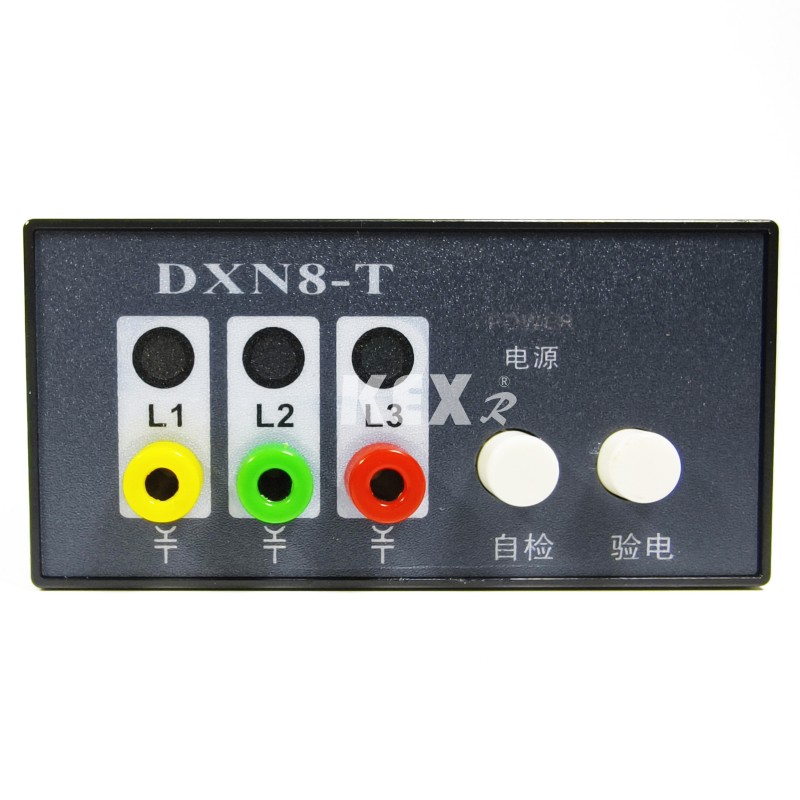

8. Ladattu näyttö

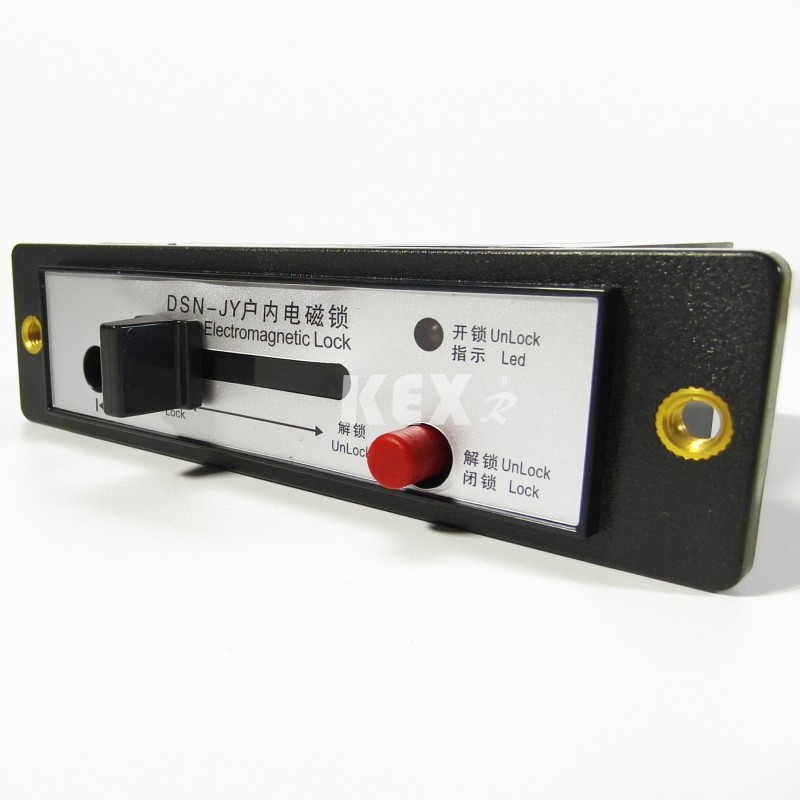

10. Sähkömagneettinen lukko

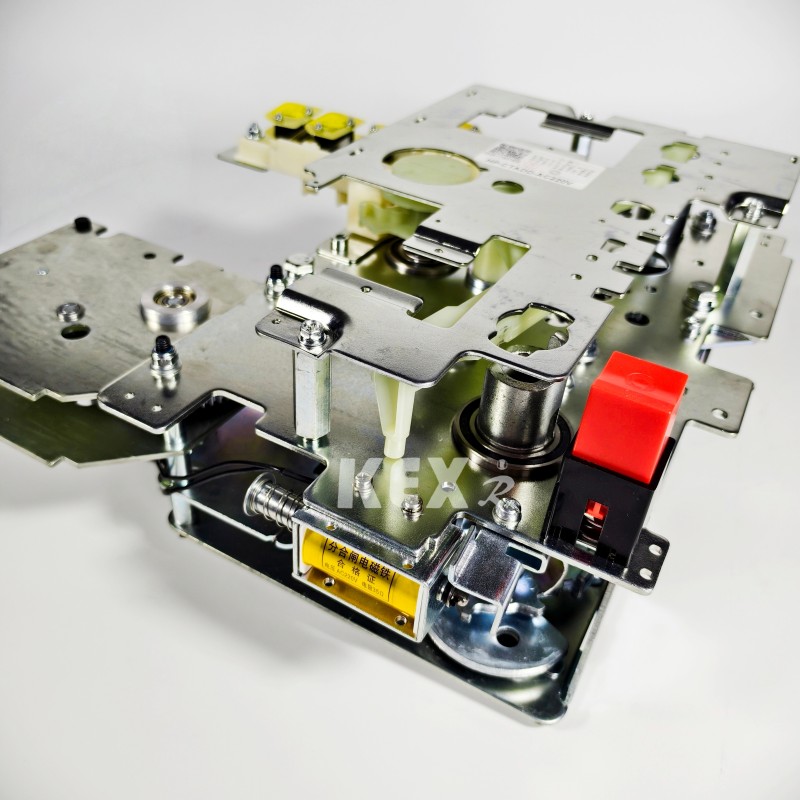

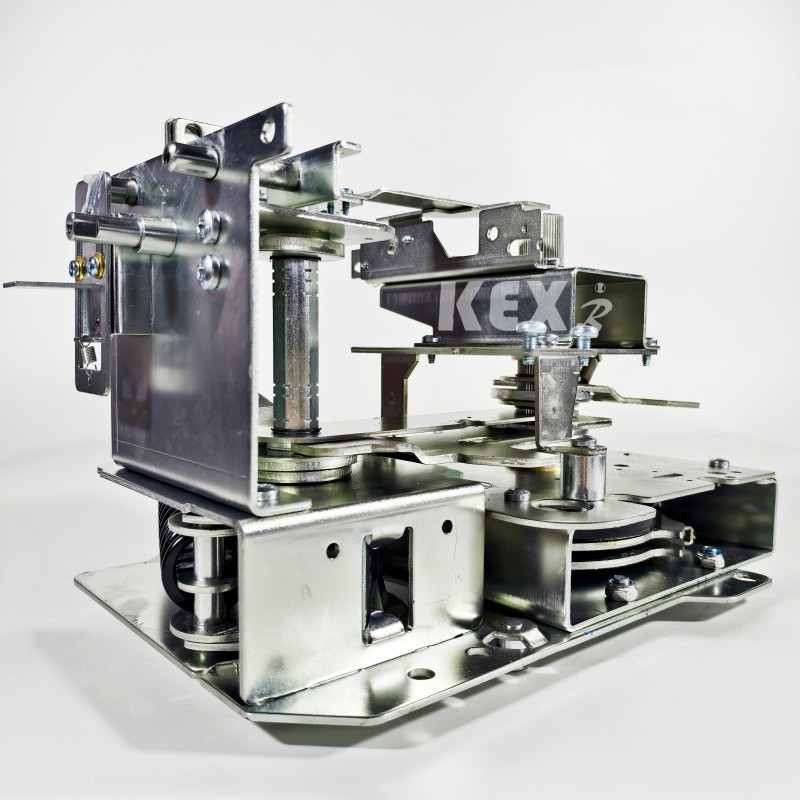

11. Manuaalinen käyttömekanismi
12.Sähköinen käyttömekanismi

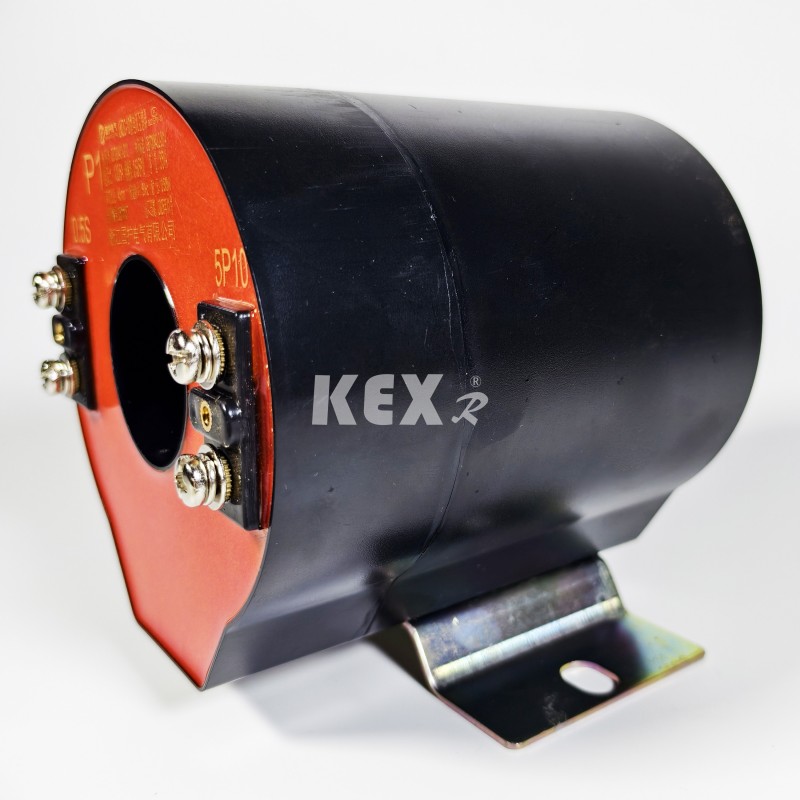

16. CT

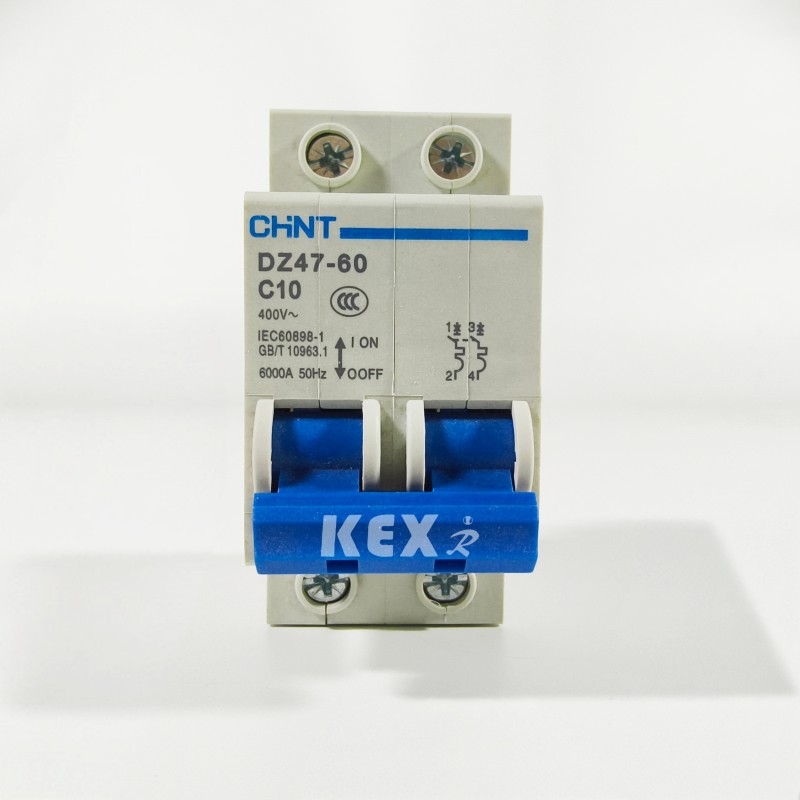

17.MCB

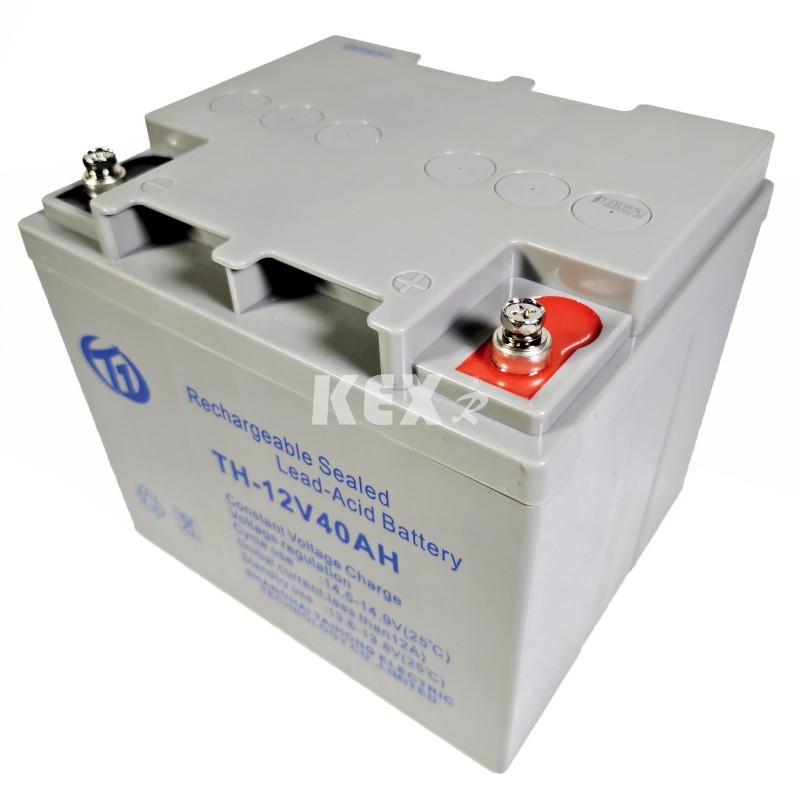

18.varastoakku

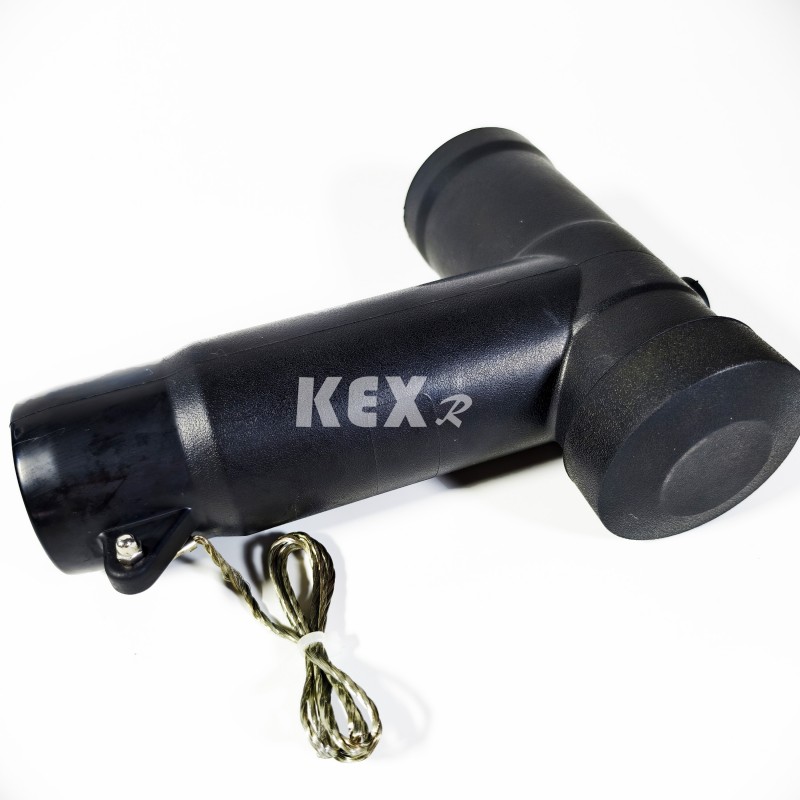

20. Kaapelin pistoke
● Käyttöehdot
◆ Lämpötila: -25 ~ 45 ℃
◆ Maksimi päivälämpötila: 35℃
◆ IP-luokka: Ladattu rungon tiiviste IP67, kytkinkaapin kuori IP4x
◆Ympäristöystävällisen kaasueristeisen kojeistokaapin ilma ei saa olla selvästi saastunut syövyttävistä palavista kaasuista ja vesihöyrystä.
◆Ei ole toistuvaa väkivaltaista tärinää, ja kovien osien kovuusrakenne täyttää erilaiset vaatimukset.
● Standardit
KXHB-12 tyyppi Ympäristöystävällinen kaasueristeinen kojeistokaappi täyttää alla olevat standardit
◆GB/T 1022 -standardin yleiset tekniset vaatimukset suurjännitekojeistoille ja ohjauslaitteille. ◆ GB/T39063640.5kV AC metallisuljetut kojeistot ja ohjauslaitteet.
◆ GB/T1985 Korkeajännitteinen vaihtovirtakytkin ja maadoituskytkin
◆ GB/T38043.6-40.5kV AC suurjännitekuormakytkin
◆ GB/T1984 Korkeajännitteinen vaihtovirtakatkaisija
◆ GB/T4208 kuoren suojaustason IP-koodi
◆ GB/T7354 Osittaispurkauksen mittaus
◆ GB/T311.1 Eristyksen koordinointi Osa 1: Määritelmä, periaatteet ja säännöt
● Ympäristöystävällisen kaasueristeisen kojeistokaapin tekninen parametritaulukko
◆ Katkaisijakaappi
|
Tuote |
Yksikkö |
Data |
|||
|
Nimellisjännite |
KV |
12 |
|||
|
Nimellistaajuus |
HZ |
50 |
|||
|
Nimelliseristystaso |
1min työtaajuuden kesto Jännite |
Maadoitukseen, vaiheesta vaiheeseen |
KV |
42 |
|
|
Tauko |
48 |
||||
|
Valaistusimpulssin kestojännite (huippu) |
Maadoitukseen, vaiheesta vaiheeseen |
KV |
75 |
||
|
Tauko |
85 |
||||
|
1 min tehotaajuus, joka kestää apu-/ohjauspiirin jännitteen (maahan) |
KV |
2 |
|||
|
Nimellisvirta |
A |
630 |
|||
|
Nimellinen lyhytkestoinen kestovirta (virtuaaliarvo) |
Pääpiiri/maadoituskytkin |
kA |
25/4s |
||
|
Maadoituspiiri |
kA |
21,7/4s |
|||
|
Nimellishuippukestävyysvirta |
Pääpiiri/maadoituskytkin |
kA |
63 |
||
|
Maadoituspiiri |
kA |
54.5 |
|||
|
Nimellinen oikosulkuvirta ja -ajat |
kA/aika |
25/30 |
|||
|
Nimellinen oikosulun sulkemisvirta (huippu) |
kA |
63 |
|||
|
Nimellinen kaapelin latauskatkosvirta |
A |
25 |
|||
|
Katkaisijan O-0.3s-CO-180s-CO nimellinen toimintajärjestys |
|
|
|||
|
Mekaaninen käyttöikä |
Katkaisija/erotin |
Aika |
10000/3000 |
||
|
IP-tutkinto |
Suljettu laatikko |
|
IP67 |
||
|
Kojeiston kuori |
|
IP4X |
|||
|
Kaasun jännite |
Nimelliskaasun lataustaso (20 ℃, mittarijännite) |
Mpa |
0.02 |
||
|
Nimelliskaasun minimitoimintotaso (20 ℃, mittarijännite) |
Mpa |
0 |
|||
|
Tiivistyskyky, |
Vuotuinen vuotoaste |
%/vuosi |
≤0,05 |
||
◆Lataa kytkinkaappi
|
Tuote |
Yksikkö |
Data |
|||
|
Nimellisjännite |
KV |
12 |
|||
|
Nimellistaajuus |
HZ |
50 |
|||
|
Nimelliseristystaso |
1min työtaajuuden kesto Jännite |
|
KV
|
|
|
|
|
|
||||
|
Valaistusimpulssin kestojännite (huippu) |
|
KV
|
|
||
|
|
|
||||
|
1 min tehotaajuus, joka kestää apu-/ohjauspiirin jännitteen (maahan) |
KV |
2 |
|||
|
Nimellisvirta |
A |
630 |
|||
|
Nimellinen lyhytkestoinen kestovirta (virtuaaliarvo) |
Pääpiiri/maadoituskytkin |
KA |
25/4s |
||
|
Maadoituspiiri |
KA |
21,7/4s |
|||
|
Nimellishuippukestävyysvirta |
Pääpiiri/maadoituskytkin |
KA |
63 |
||
|
Maadoituspiiri |
KA |
54.5 |
|||
|
Nimellinen oikosulun sulkemisvirta (huippu) |
Kuormakytkin/maadoituskytkin |
KA |
63 |
||
|
Nimellinen aktiivinen kuorman katkaisuvirta |
A |
630 |
|||
|
Nimellinen suljetun silmukan keskeytysvirta |
A |
630 |
|||
|
5 % Nimellinen aktiivinen kuorman katkaisuvirta |
A |
31.5 |
|||
|
Nimellinen kaapelin latauskatkosvirta |
A |
10 |
|||
|
Aktiivisen kuorman nimelliskatkoajat |
Aika |
100 |
|||
|
Maasulkuvirta katkeaa |
A/Aika |
31,5/10 |
|||
|
Linjojen ja kaapeleiden latausvirta katkeaa maasulun sattuessa. |
A/Aika |
17.4/10 |
|||
|
Mekaaninen käyttöikä |
Katkaisija/erotin |
A/Aika |
10000/3000 |
||
|
IP-tutkinto |
Suljettu laatikko |
|
IP67 |
||
|
Kojeiston kuori |
|
IP4X |
|||
|
Kaasun jännite |
Nimelliskaasun lataustaso (20 ℃, mittarijännite) |
Mpa |
0.02 |
||
|
Nimelliskaasun minimitoimintotaso (20 ℃, mittarijännite) |
Mpa |
0 |
|||
|
Tiivistyskyky, |
Vuotuinen vuotoaste |
%/vuosi |
≤0,05 |
||

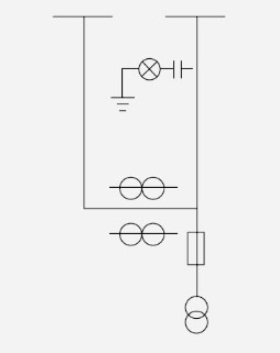

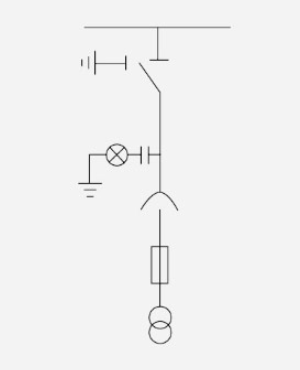

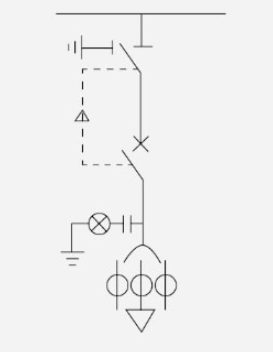

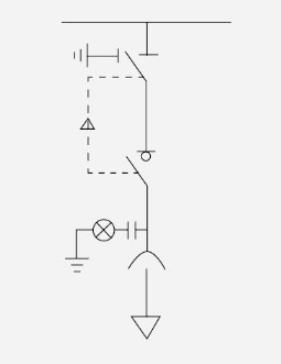

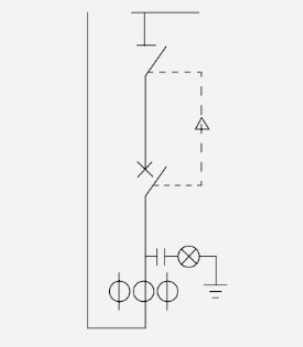

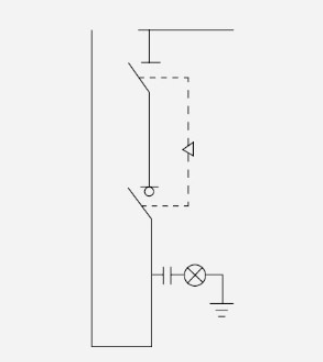

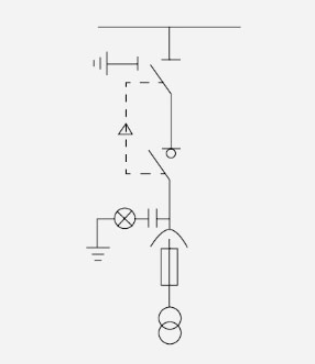

● Kaapin kokoonpanokaavio
○ Kaava 1
CL650mm
◆Perustarvikkeet
▶Kuormakytkin
▶Kaksiasemainen erotuskytkin
▶Live-näyttömittari
▶Vakiovirtakisko
▶Käyttökahva
▶Ota yhteyttä virtakiskoon
◇ valinnaiset lisävarusteet
▶Sähköinen käyttömekanismi
▶Digitaalinen näyttölaite
▶DC-virtalähteen sähkömagneettinen lukitusosoitinlaite
▶Kolme kahdessa mekaaninen lukitus
▶Suojakytkimen online-valvonta Pienjännitekammion
▶Digitaalinen näyttölaite
▶Passiivinen suojaus
▶Nostettava istuin
▶Tasasuuntaajamoduuli
▶Matalajännitekammio
▶Kaksi yhdessä mekaaninen lukittuva salamansammutin
▶DC-virtalähde (12h-24Ah) osoitininstrumentti sähkömagneettinen lukko Nostava istuin
PTC500mm
◆Perustarvikkeet
▶Kuormakytkin
▶Kolmiaseman erottimen live-näytön vakioväylä toimii
▶käsitellä jännitemuuntajaa
▶PT-sulatettu putki
▶Kynärpääkaapelin pistoke (mukaan lukien kaapeli)
◇ valinnaiset lisävarusteet
▶Sähköinen käyttömekanismi
▶Digitaalinen näyttölaite
▶DC-virtalähteen sähkömagneettinen lukitusosoitinlaite
▶Kolme kahdessa mekaaninen lukitus Suojaimen online-valvonta
▶Matalajännitekammio
▶Digitaalinen näyttölaite
▶Passiivinen suojaus
▶Nostettava istuin Tasasuuntaajamoduuli
▶Matalajännitekammio
▶Kaksi yhdessä mekaaninen lukitusväline
▶DC-virtalähde (12h-24Ah) osoitininstrumentin sähkömagneettinen lukko
▶Nostettava istuin
PTi500mm
◆Perustarvikkeet
▶Kolmiasemainen erotuskytkin
▶Ladattu näyttö
▶Vakioväylä
▶Ohjauskahva
▶Jännitemuuntaja
▶PT-sulatettu putki
▶Kynärpääkaapelin pistoke (mukaan lukien kaapeli)
◇ valinnaiset lisävarusteet
▶Sähköinen käyttömekanismi
▶Digitaalinen näyttölaite
▶DC-virtalähteen sähkömagneettinen lukitusosoitinlaite
▶Kolme kahdessa mekaaninen lukitus
▶Suojakytkimen online-valvonta
▶Matalajännitekammio
▶Digitaalinen näyttölaite
▶Passiivinen suojaus
▶Nostettava istuin
▶Tasasuuntaajamoduuli
▶Matalajännitekammio
▶Kaksi yhdessä mekaaninen lukitussuoja
▶DC-virtalähde (12h-24Ah) osoitininstrumentin sähkömagneettinen lukko
▶Nostettava istuin
PT 500mm
◆Perustarvikkeet
▶Ladattu näyttö
▶Vakioväylä
▶Jännitemuuntaja
▶PT-sulatettu putki
▶Kynärpääkaapelin pistoke (mukaan lukien kaapeli)
◇ valinnaiset lisävarusteet
▶Sähköinen käyttömekanismi
▶Digitaalinen näyttölaite
▶DC-virtalähteen sähkömagneettinen lukitusosoitinlaite
▶Kolme kahdessa mekaaninen lukitus
▶Suojakytkimen online-valvonta
▶Matalajännitekammio
▶Digitaalinen näyttölaite
▶Passiivinen suojaus
▶Nostettava istuin
▶Tasasuuntaajamoduuli
▶Matalajännitekammio
▶Kaksi yhdessä mekaaninen lukitussuoja
▶DC-virtalähde (12h-24Ah) osoitininstrumentin sähkömagneettinen lukko
▶Nostettava istuin
PTS500
◆Perustarvikkeet
▶Jännitemuuntaja
▶PT-sulatettu putki
▶Kynärpääkaapelin pistoke (mukaan lukien kaapeli)
◇ valinnaiset lisävarusteet
▶Salamansuoja
▶Suojakytkimen online-valvonta
▶DC-virtalähde (12h-24Ah)
▶Matalajännitekammion osoitininstrumentti
▶Digitaalinen näyttölaitteen sähkömagneettinen lukko
▶Nostettava istuin
M 650mm
◆Perustarvikkeet
▶Ladattu näyttö
▶Pitkä ja lyhyt bussi
▶Vaihtobussi
▶Jännitemuuntaja
▶PT-sulakeputken annostelusäiliö
▶Jännitemuuntaja
◇ valinnaiset lisävarusteet
▶Matalajännitekammion osoitininstrumentti
▶Digitaalinen näyttölaitteen sähkömagneettinen lukko
▶Nostettava istuin
▶Lämpötilan ja kosteuden säädin
Huomautus: Jos positiivinen erotuskytkin lisätään ennen PT:tä, kaapin leveys tulee muuttaa 1000 mm:ksi ja muut mitat pysyvät ennallaan.
○ Kaava 2
C 420 mm
◆Perustarvikkeet
▶Kolmiasemainen erotuskytkin
▶Ladattu näyttö
▶Vakioväylä
▶Ohjauskahva
▶Kuormakytkin
◇ valinnaiset lisävarusteet
▶Sähkökäyttöinen salamansammutin
▶Kattava vakuutus
▶Digitaalinen näyttölaite
▶DC-virtalähteen sähkömagneettinen lukko
▶Nollasekvenssimuuntaja
▶Vianilmaisin (lämpötilan mittauksella) osoitinlaite ▶Suojakytkimen online-valvonta
▶Passiivinen suojaus
▶Nostettava istuin
▶Tasasuuntaajamoduuli
▶Läpijohdinvirtamuuntaja
▶Vikailmaisin EKL-4
▶Matalajännitekammio
▶Kaksi yhdessä mekaaninen lukitus
▶Tuolinjan maadoituksen lukituslaite
▶Kolme kahdessa mekaaninen lukitus
▶Kaapelitarvikkeet
V 420mm
◆Perustarvikkeet
▶3-asentoinen erotin
▶Ladattu näyttö
▶Vakiovirtakisko
▶Käyttökahva
▶Katkaisija
▶CT
◇ valinnaiset lisävarusteet
▶Sähköinen käyttömekanismi
▶Dodge-laite
▶Kattava vakuutus
▶Digitaalinen näyttölaite
▶DC-virtalähteen sähkömagneettinen lukko
▶Nollasekvenssimuuntaja
▶Vianilmaisin (lämpötilan mittauksella) osoitinlaite
▶Suojakytkimen online-valvonta
▶Passiivinen suojaus
▶Nostettava istuin
▶Tasasuuntaajamoduuli
▶Läpijohdinvirtamuuntaja
▶Vikailmaisin EKL-4 Pienjännitekammio
▶Kaksi yhdessä mekaaninen lukitus
▶Tuolinjan maadoituksen lukituslaite
▶Kolme kahdessa mekaaninen lukitus
▶Kaapelitarvikkeet
V 650mm
◆Perustarvikkeet
▶Kaksiasemainen erotuskytkin
▶Ladattu näyttö
▶Vakioväylä
▶Ohjauskahvan katkaisija
▶Virtamuuntaja
▶Liitänväylä
◇ valinnaiset lisävarusteet
▶Sähköinen käyttömekanismi
▶Kattava vakuutus
▶Matalajännitekammio
▶Kaksi yhdessä mekaaninen lukitus
▶Kolme kahdessa mekaaninen lukitus
▶DC-virtalähteen osoitinlaite
▶Digitaalinen näyttölaite
▶Nostettava istuin
▶Passiivisuojattu tasasuuntausmoduuli
▶Sähkömagneettinen lukko
○ Kaava 3
DI 420mm
◆Perustarvikkeet
▶Ladattu näyttö
▶Vakiovirtakisko
◇ valinnaiset lisävarusteet
▶Kaapelitarvikkeiden pidätin
▶Suojakytkimen online-valvonta
▶Vianilmaisin EKL-4-vikailmaisin (lämpötilamittauksella) ▶Sähkömagneettinen lukko
▶Nostettava istuin
DI 420mm
◆Perustarvikkeet
▶Ladattu näyttö
▶Vakiovirtakisko
▶Käyttökahva
▶2-asentoinen erotin
◇ valinnaiset lisävarusteet
▶Matalajännitekammio
▶Kaksi yhdessä mekaaninen lukitus
▶Kolme kahdessa mekaaninen lukitus
▶Sähkömagneettinen lukkonostoistuin

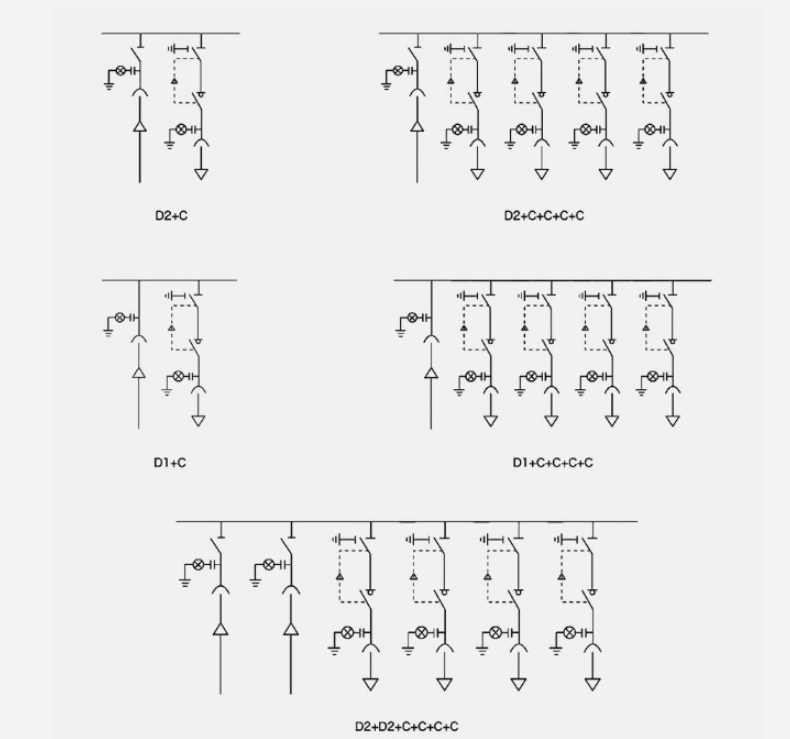

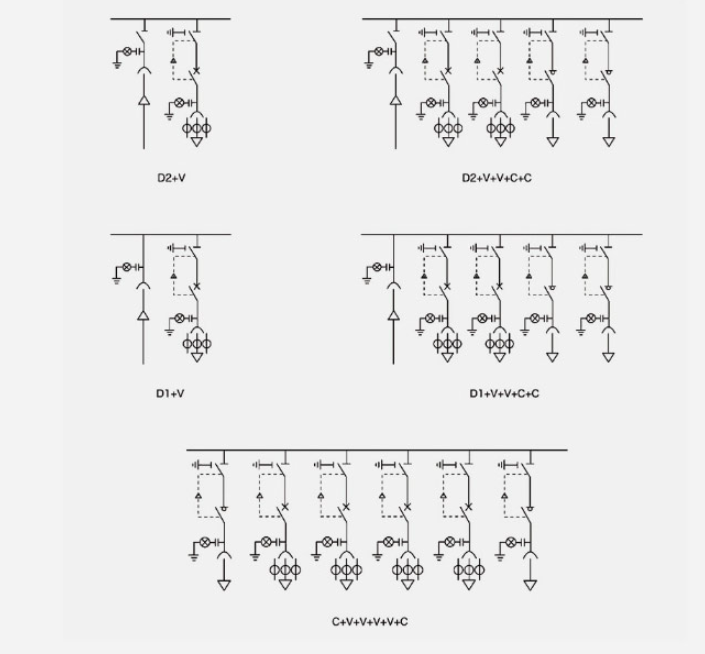

●Tyypillinen kaavayhdistelmä 1
Huomautus: Yllä olevaa tyypillistä yhdistelmäviittausjärjestelmää voidaan yhdistää eri tavoin käyttäjien tarpeiden mukaan.

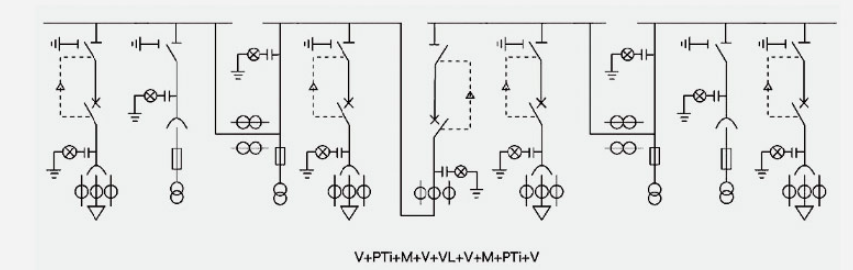

Tyypillinen kaavayhdistelmä 2
Huomautus: Yllä olevaa tyypillistä yhdistelmäviittausjärjestelmää voidaan yhdistää eri tavoin käyttäjien tarpeiden mukaan.
ATS-segmentointijärjestelmä
● Kytkimen käyttöohjeet

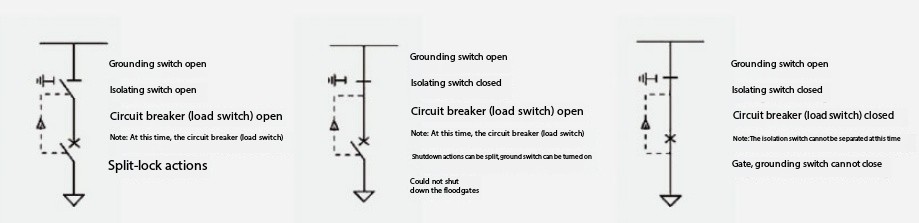

Kytkimen asento, tila ja lukitus
Toiminnan vaiheet:
Voimansiirto: Ripusta (sulje) ylä- ja alaovi katkaisijalla (kuormakytkin) → maadoituskytkin eristyskytkimellä → katkaisija (kuormakytkin) voimansiirrolla on valmis.
Sähkökatkos: Katkaisin (kuormakytkin) → erotin → maadoituskytkin → katkaisin (kuormakytkin) on kuormittamaton (avataan) ja ovi on pimentynyt.
● Asennusohjeet

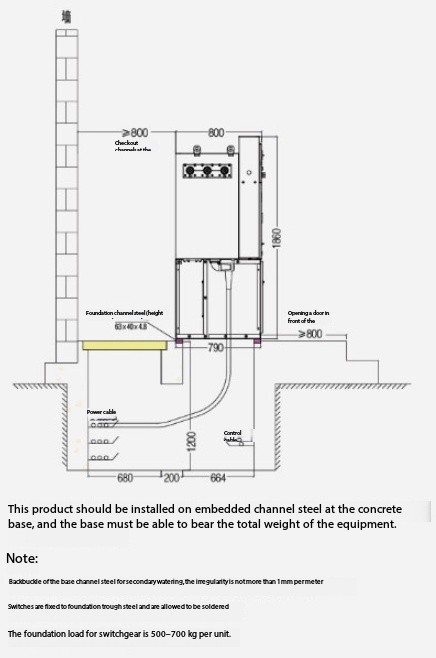

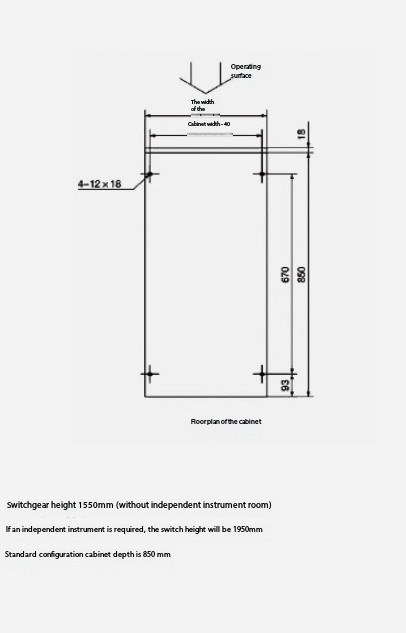

◆Perustus ja kokonaismitat
◆Kaappi ja kokonaisasennuksen mitat
