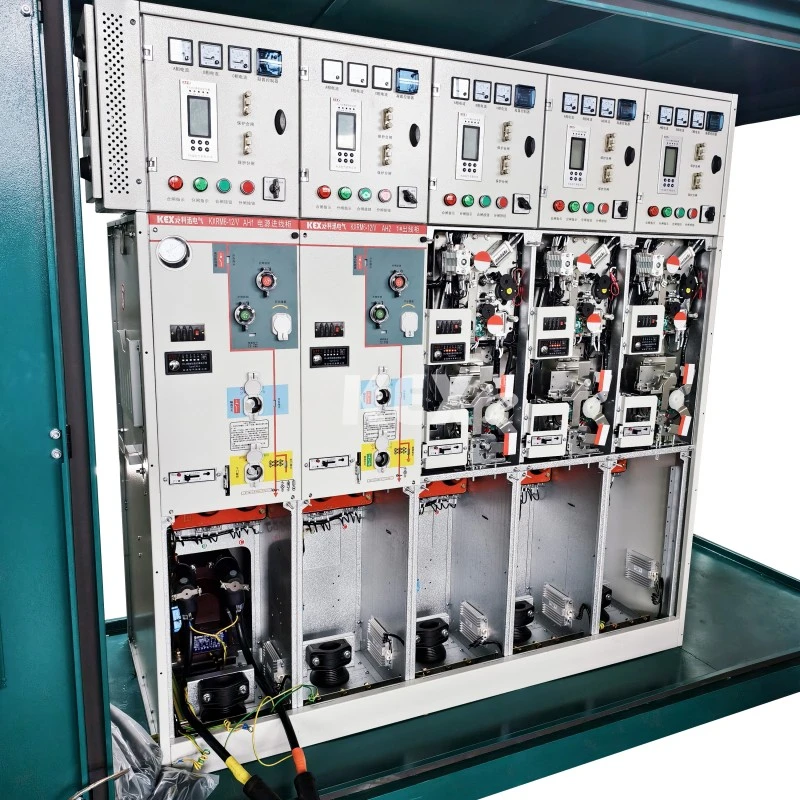

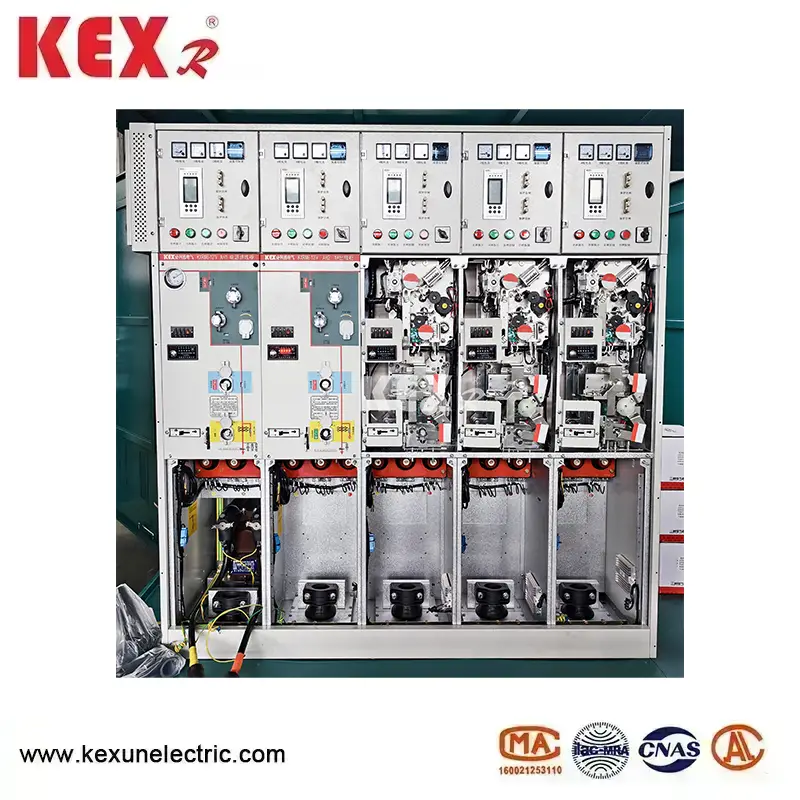

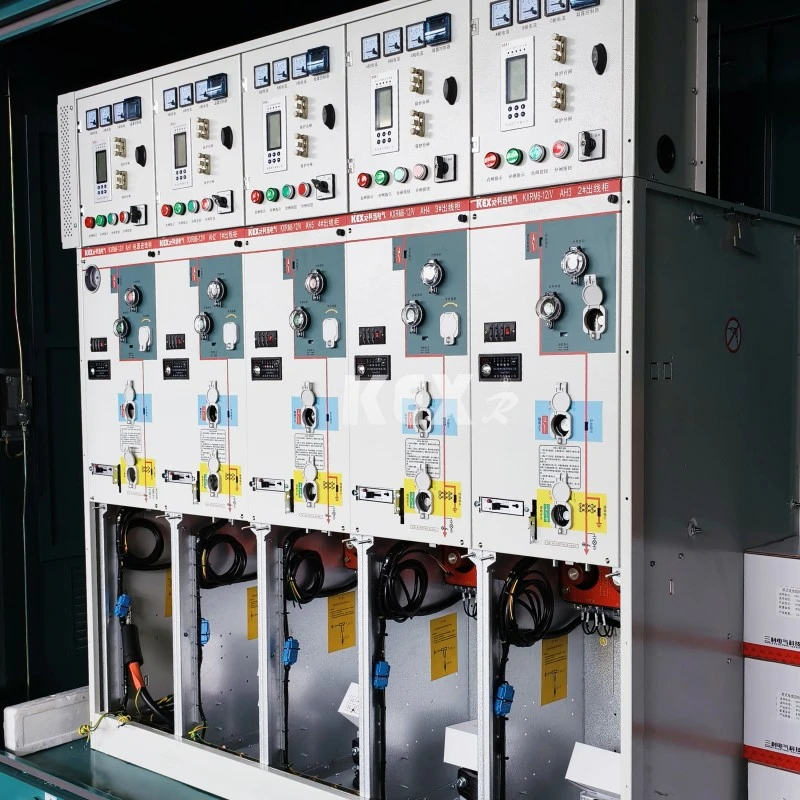

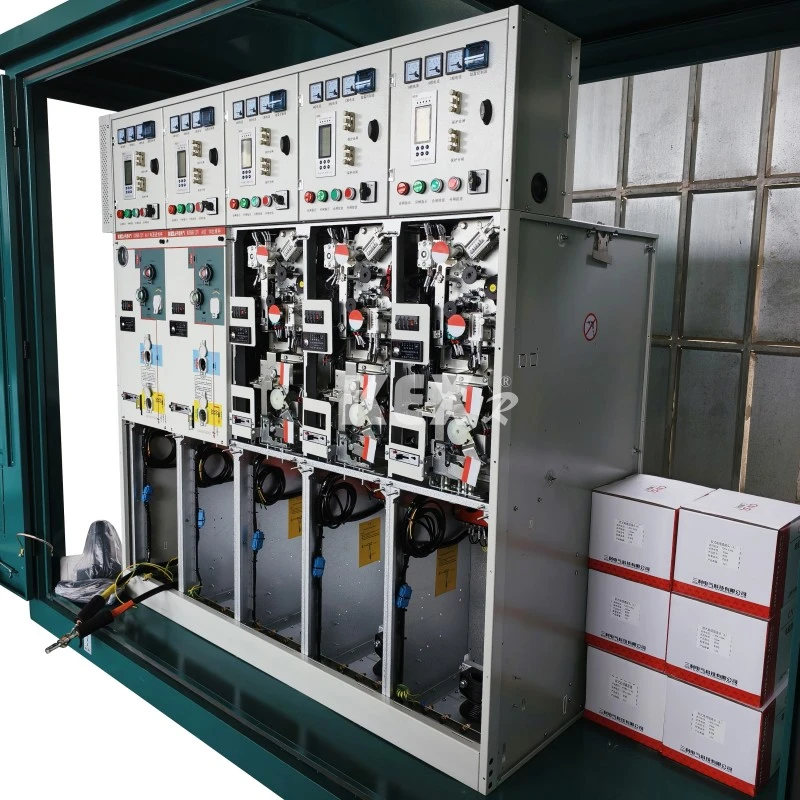

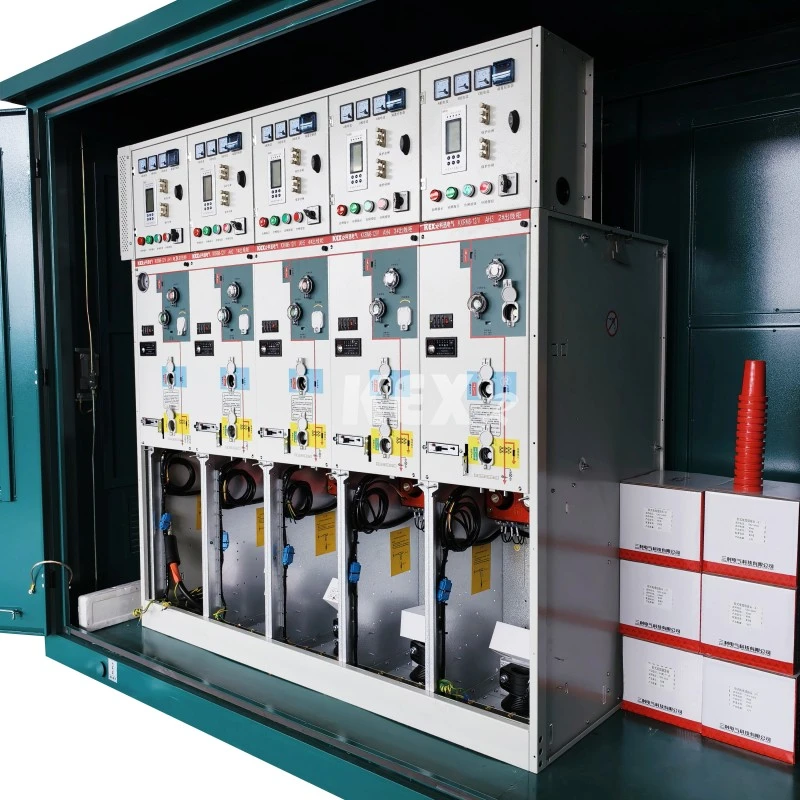

Yhdistetty GIS-kaappi

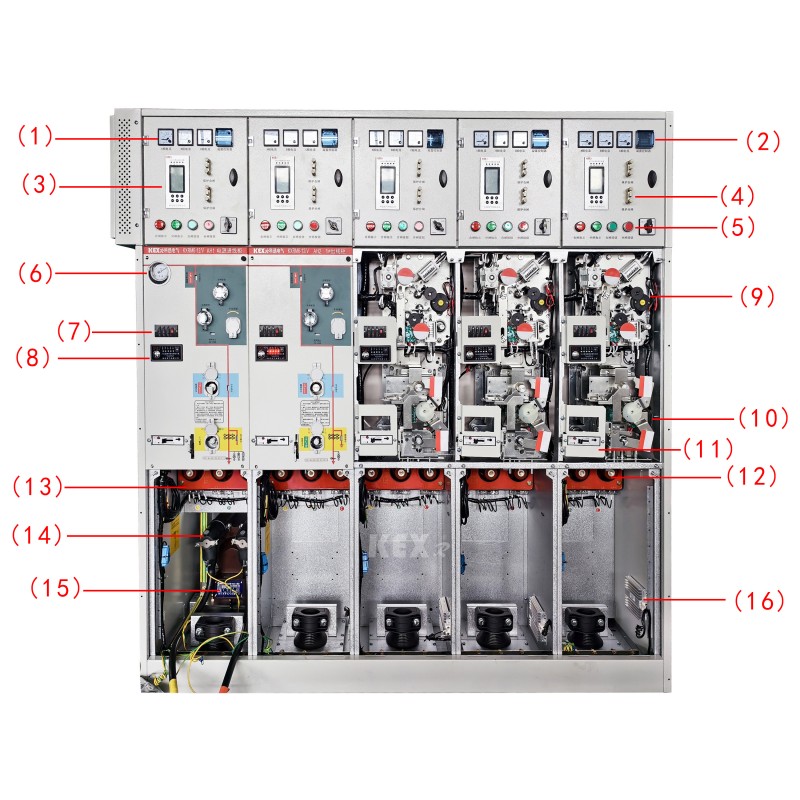

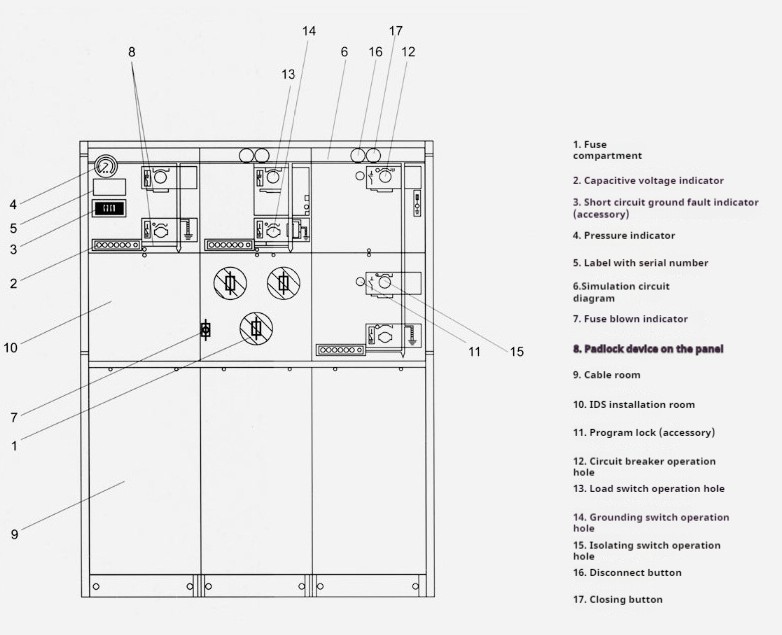

●Komponentit

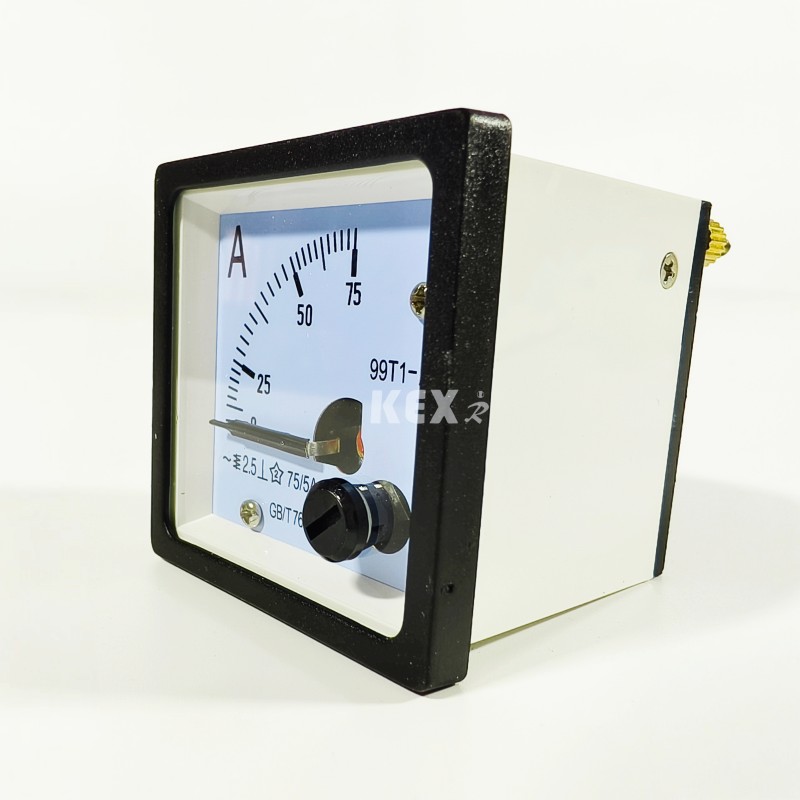

1.Ampeerimittari

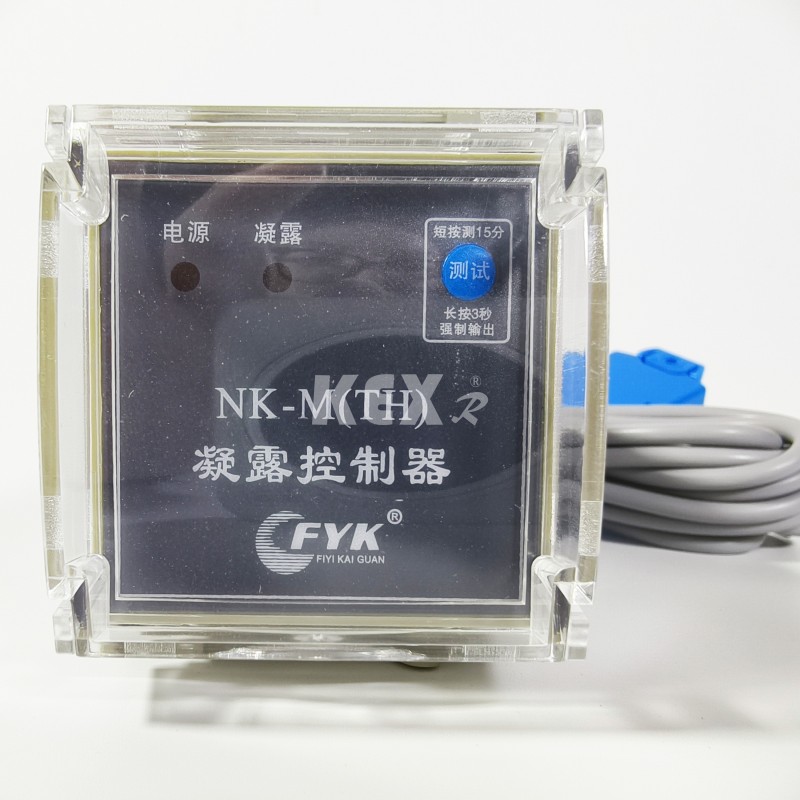

2. Kondensaatiosäädin

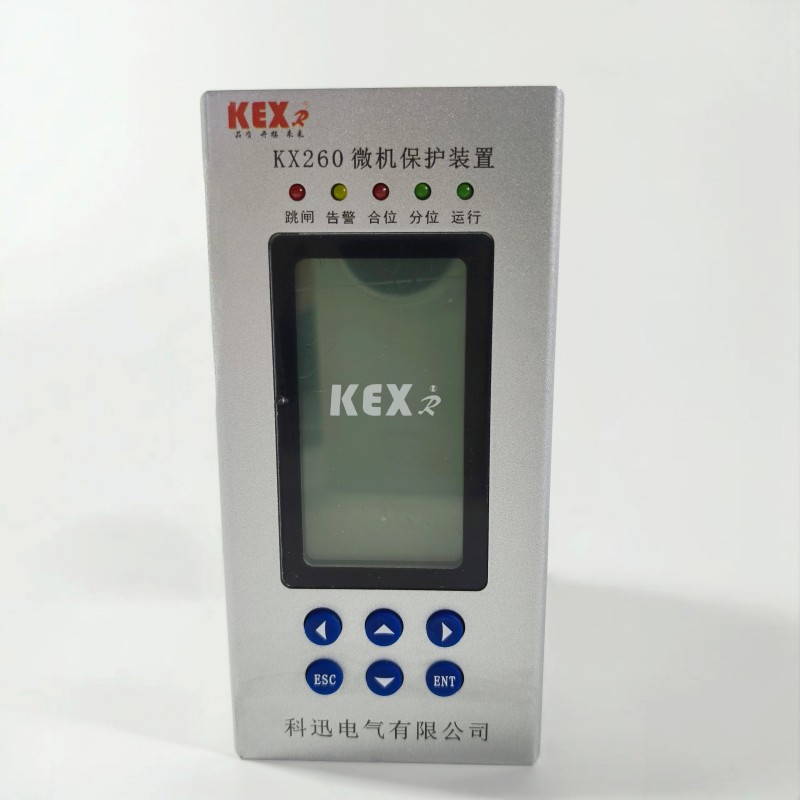

3.Mikrotietokoneen suojalaite

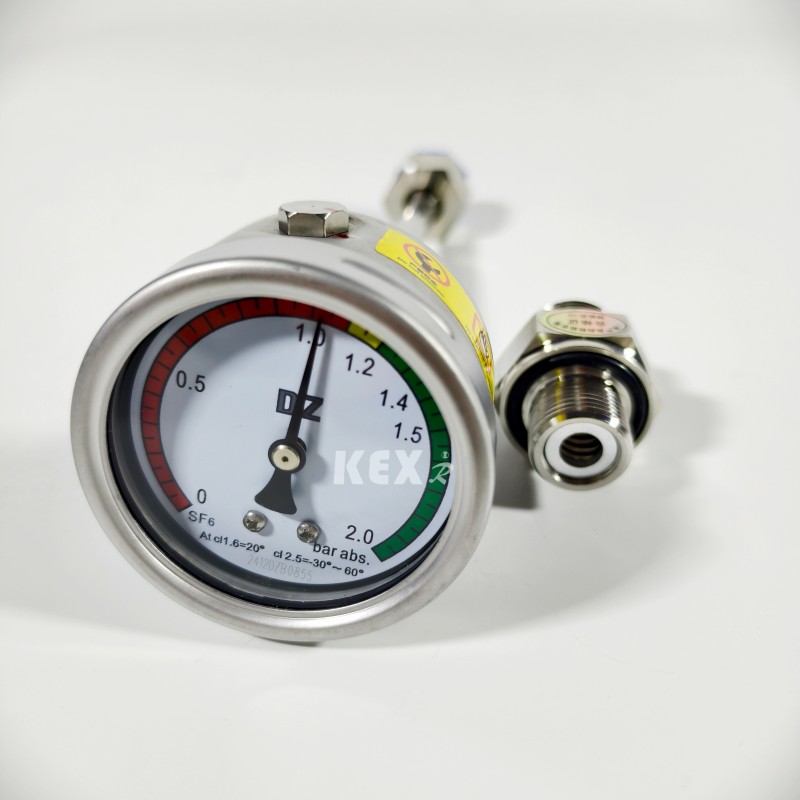

6 .Barometri

7. Ladattu näyttö

 8.. Vian ilmaisin

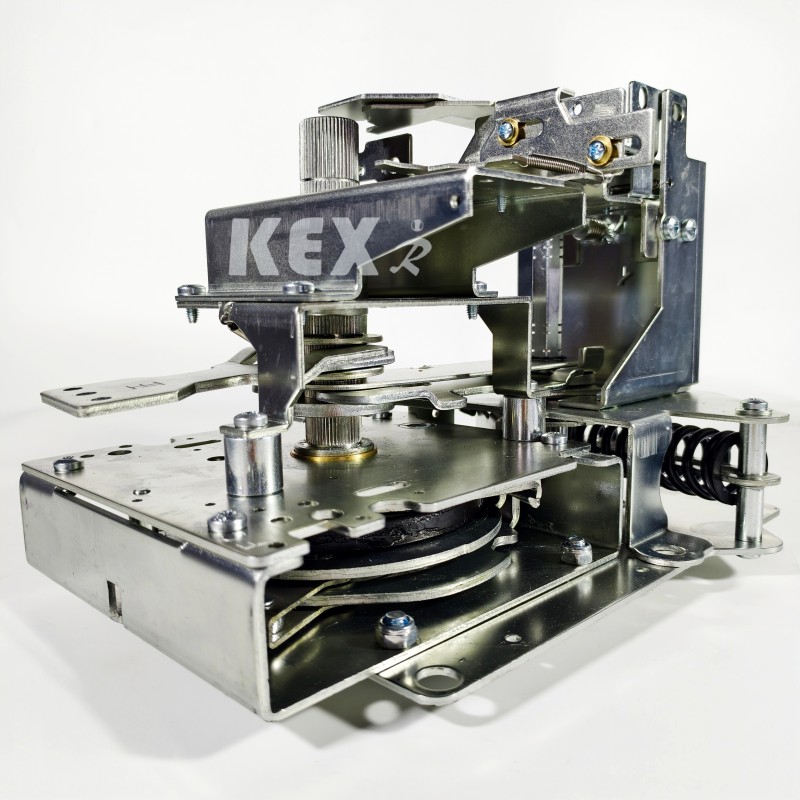

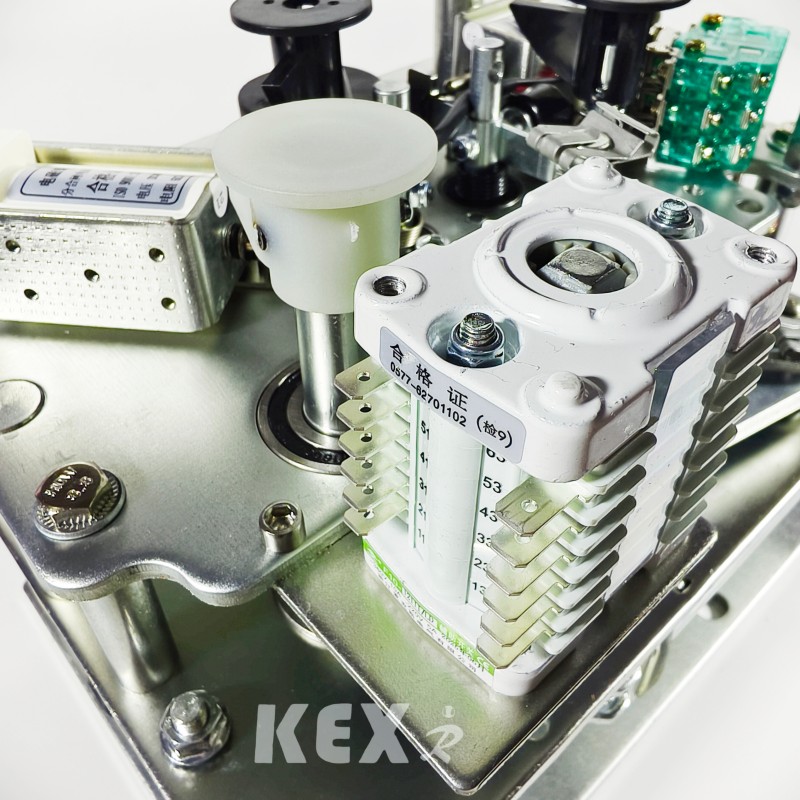

9. Sähköinen käyttömekanismi

10. Manuaalinen käyttömekanismi

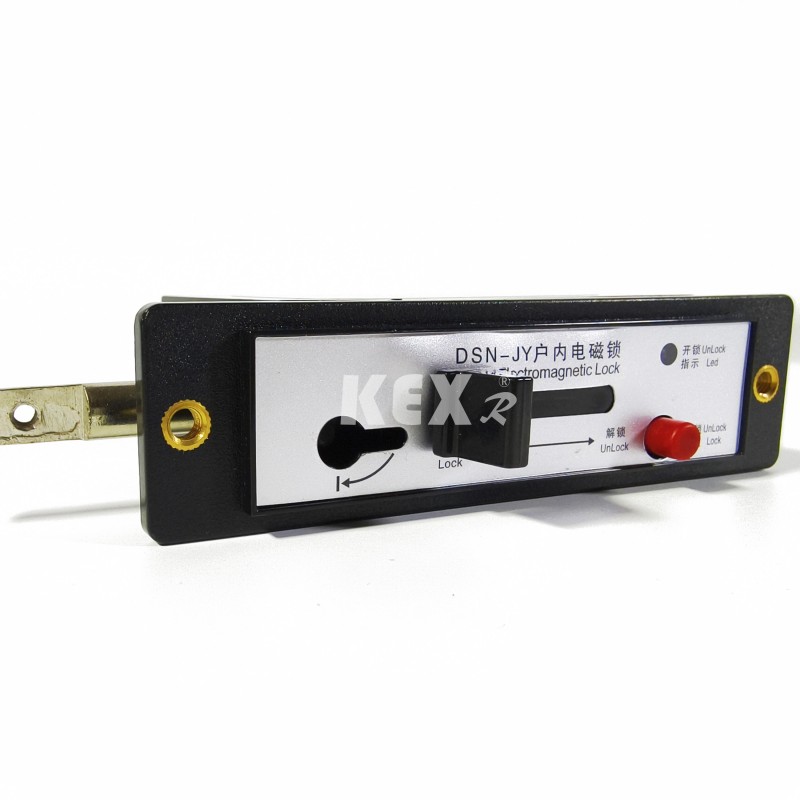

11. Sähkömagneettinen lukko

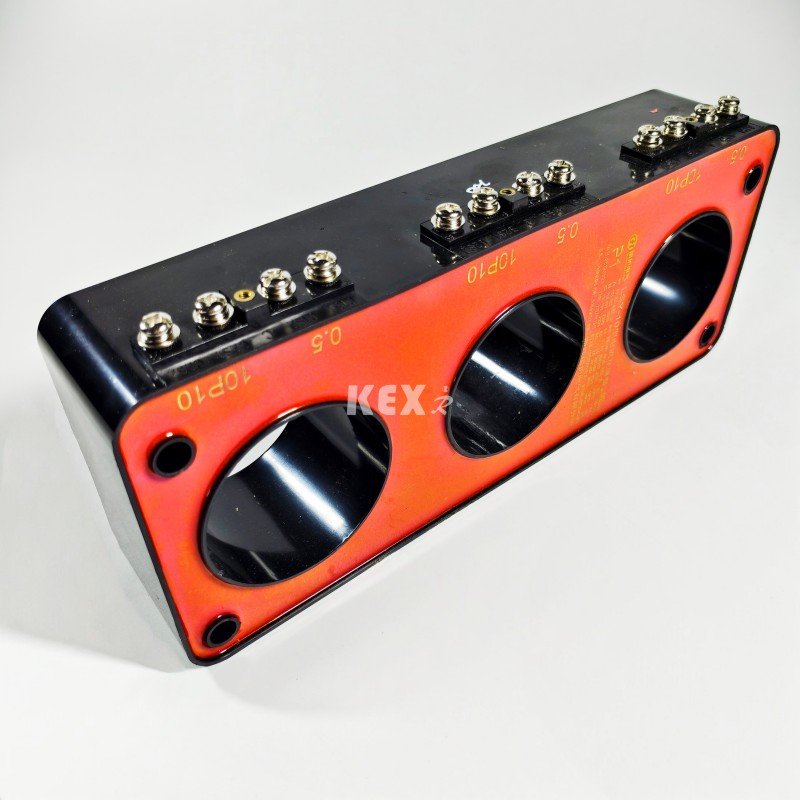

12-13. Virtamuuntaja

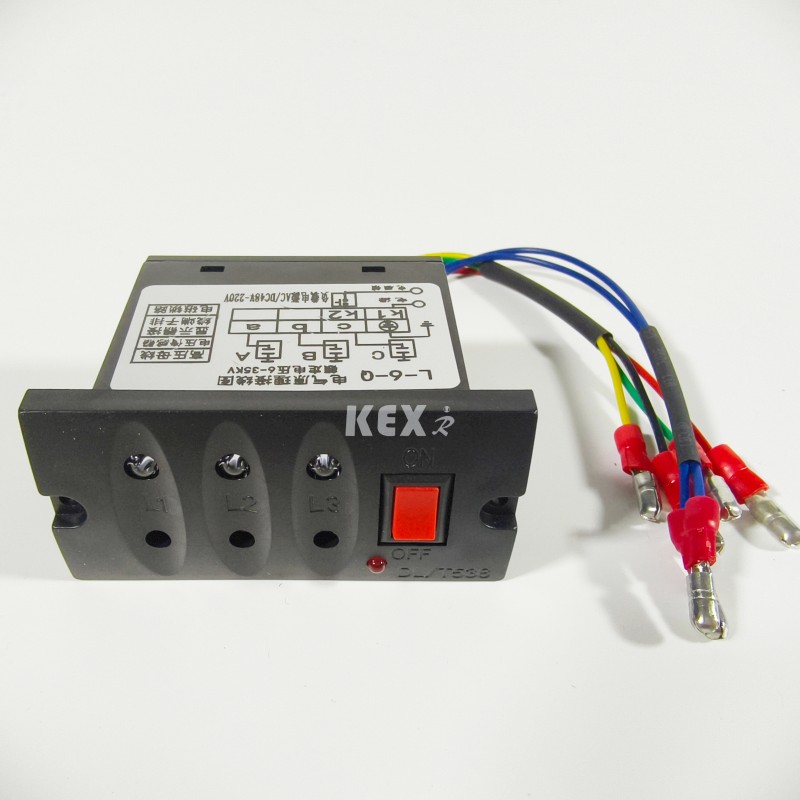

14. Kaapelin pistoke

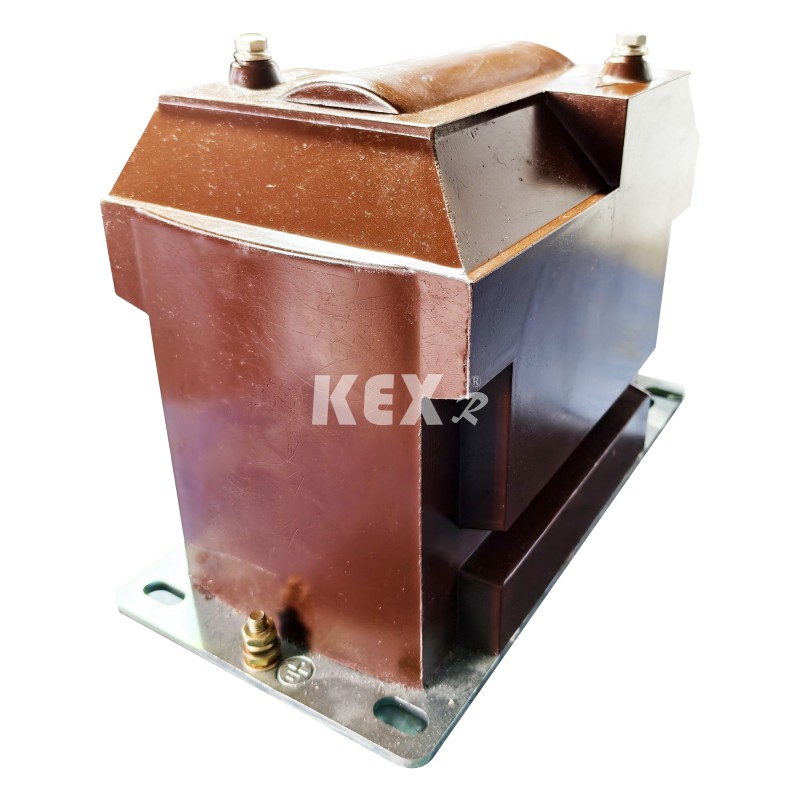

15. Jännitemuuntaja

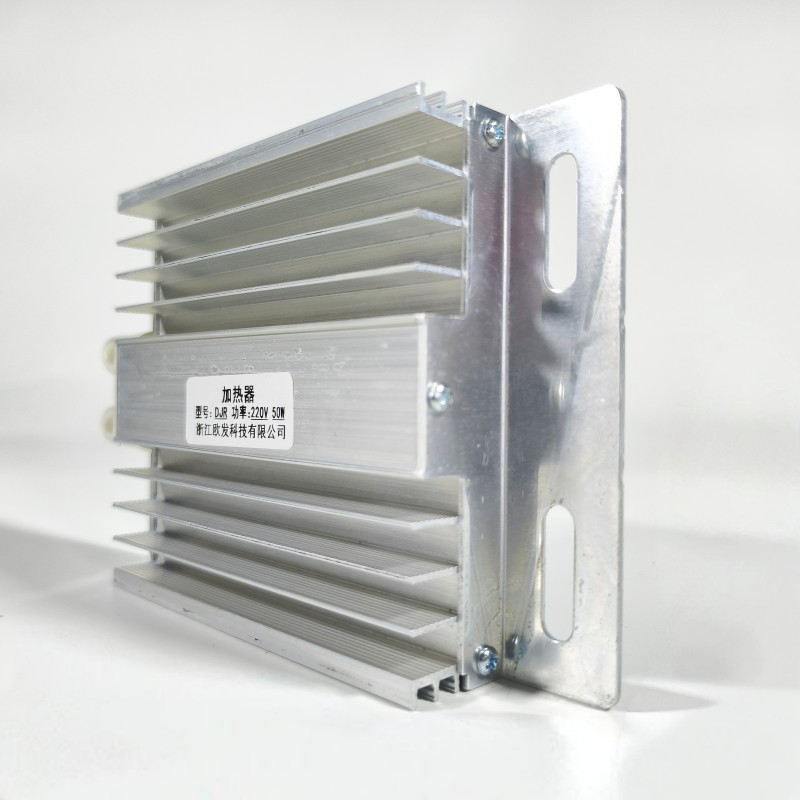

16 .Alumiiniseoslämmityslevy

● Käyttöehdot

KXRM6-12 Combined Type GIS Cabinet soveltuu korkeaan ja matalaan lämpötilaan (+40 ℃ ~ -40 ℃), kosteuteen, pölyyn, suolasaasteeseen, kaivoksiin, korkeisiin (1000 m) ja muihin ympäristöihin. Lyhytaikainen veteen upottaminen 24 tunnin sisällä ei vaikuta käyttöön. Huomautus: Jos korkeus on suurempi, ilmoita tarkka korkeus.

● Standardit

KXRM6-12 Combined Type GIS Cabinet täyttää alla olevat standardit

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 jne...

GB3804, GB3906, GB11022 jne...

● Tärkeimmät edut

◆ KXRM 6-12 Combined Type GIS -kaapin SF6-kaasua käytetään valokaaren sammutus- ja eristysaineena.

◆ Kytkinkaappi on täysin tiivis ja eristetty; Kiskot, kytkimet ja jännitteiset osat on suljettu kokonaan ruostumattomasta teräskuoresta.

◆ Ontelo on täytetty 1,4bar SF6-kaasulla ja suojaustaso saavuttaa IP67: ulkoiset ympäristöolosuhteet eivät vaikuta koko kytkinlaitteeseen, mikä voi varmistaa kytkimen normaalin toiminnan jopa ääritapauksissa, kuten lyhytaikaisessa veteen upotuksessa, ja tuote on huoltovapaa.

◆ Kytkinkaapissa on täydellinen "viiden eston" lukituslaite, joka eliminoi täysin henkilöstön ja laitteiden toimintahäiriöt, jotka voivat johtua ihmisen väärinkäytöstä.

 ◆ Kaikissa kytkentäkaapeissa on luotettavat turvalliset paineenalennuskanavat, jotka voivat varmistaa käyttäjien henkilökohtaisen turvallisuuden äärimmäisissäkin tapauksissa.

 ◆ Kaappi on jaettu kiinteän yksikön yhdistelmään ja laajennettavaan yksikköyhdistelmään.

◆ Kaappi tulee yleensä sisään ja ulos edestä, ja sitä voidaan myös laajentaa tai laajentaa sivulta eri asennusasennon mukaan.

◆ Kaapin koko on kätevä asentaa, ja se voi sopia paikkoihin, joissa on ahdas tila ja huonot ympäristöolosuhteet.

◆ Kaappi voidaan varustaa sähkö-, kauko- ja valvontalaitteilla käyttäjien eri tarpeiden mukaan.

● Pääasiassa teknisten parametrien taulukko

HUOM¹:Riippuu sulakkeen nimellisvirrasta

HUOM²:Riippuu korkeajännitesulakkeesta

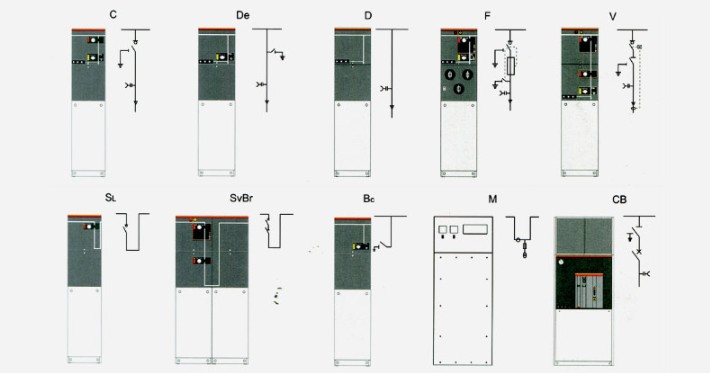

● Jokaisella Combined Type GIS -kaapin moduulilla on seuraava kokoonpano

▶D-kaappikokoonpano Katso "Kaapeliliitäntämoduuli ilman maadoitusveistä" vakiokonfiguraatiosta ja -ominaisuuksista.

▶C-kaapin konfigurointi Katso vakiokonfiguraatiot ja ominaisuudet kohdasta "Kuormakytkinmoduuli".

▶F-kaappikokoonpano Katso "Tyhjiökytkinmoduuli" vakiokonfiguraatiosta ja -ominaisuuksista.

 KX-RM6 Combined Type GIS Cabinet -standardiyhdistelmä voi tarjota myös seuraavat kokoonpanot

▶Tulevan läpiviennin kapasitiivinen jännitteen osoitin

▶Jokaisessa ilmakammiossa on painemittari SF6-tiheyden seurantaa varten.

▶Nostokorvake

▶Ohjauskahva

Esimerkki:

□ Kuormakytkinmoduuli C

○ Vakiokokoonpano ja ominaisuudet

▶630a virtakisko

▶Kolmiasemainen kuormitus/maadoituskytkin

▶Kolmeasemainen yksijousikäyttöinen mekanismi, jossa on kaksi itsenäistä kuormakytkintä ja maadoituskytkimen käyttöakselit.

▶Kuormakytkimen ja maadoituskytkimen asennon osoitin

▶Vaakasuuntainen ulostuloholkki edessä, 630A 400 -sarjan pulttiholkki.

▶Kapasitiivinen jännitteen osoitin, joka osoittaa läpiviennin sähköistyksen

▶Kaikkia kytkintoimintoja varten on kätevää asentaa paneeliin riippulukko.

▶SF6-kaasun painemittari (vain yksi kussakin SF6-kaasulaatikossa)

▶Maadoituskisko

▶Maadoituskytkimen ja kaapelihuoneen etupaneelin välinen lukitus

○ Valinnaiset kokoonpanot ja ominaisuudet

▶Varattu bussilaajennus

▶Ulkoinen väylä

▶Kuormakytkimen sähköinen käyttömekanismi DC24V/48V/110V/220V; AC 110V/220V；

▶Oikosulku- ja maavikailmaisin Mittarengasvirtamuuntaja ja ampeerimittari

▶Mittausrengasvirtamuuntaja ja wattituntimittari

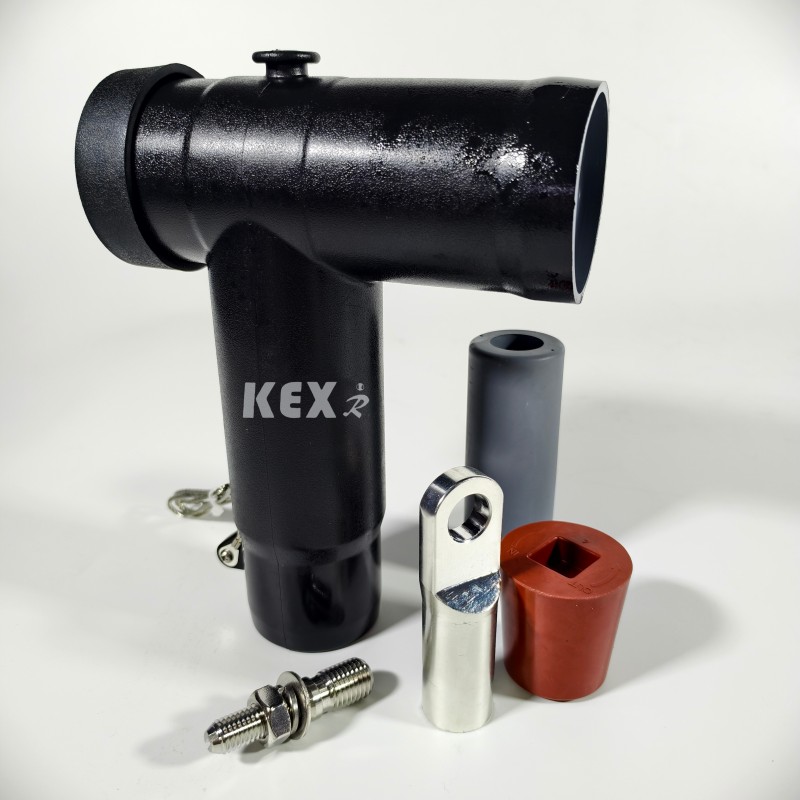

▶Kaapelin sisääntuloholkkiin voidaan asentaa salamansuoja tai kaksoiskaapelipää.

▶Avainlukitus Tulojohdon jännitteinen maadoituslukitus (maadoituskytkimen lukitus, kun holkki on jännitteinen) AC/DC 110 V/220 V. apukosketin

▶Kuormakytkimen asento 2NO+2NC, maadoituskytkimen asento 2NO+2NC, painemittari 1NO signaalilla ja kaarisammutin 1NO signaalikoskettimella.

▶Toissijainen laite voidaan asentaa sisään

▶Toissijainen johtokammio kytkinkaapin yläosassa, pienjänniterasia kytkinkaapin yläosassa.

□ Kuormakytkin ja sulake yhdistetty moduuli F

○ Vakiokokoonpano ja ominaisuudet

▶630a virtakisko

▶Kolmiasemainen kuormakytkin, sulakkeen ensimmäinen pää on mekaanisesti yhdistetty maadoituskytkimeen sulakkeen päässä.

▶Kolmiasemainen jousikäyttömekanismi, jossa on kaksi itsenäistä kuormakytkintä ja maadoituskytkimen käyttöakselit.

▶Kuormakytkimen ja maadoituskytkimen asennon osoitin

▶Varakkeen säiliö

▶Varake on sijoitettu vaakasuoraan.

▶Varakkeen laukaisun ilmaisin Vaakasuora ulostuloholkki edessä, 200-sarjan pistokeholkki 200A.

▶Kapasitiivinen jännitteen osoitin, joka osoittaa läpiviennin sähköistyksen

▶Kaikkia kytkintoimintoja varten on kätevää asentaa paneeliin riippulukko.

▶SF6-kaasun painemittari (vain yksi kussakin SF6-kaasulaatikossa)

▶Maadoituskisko

▶Muuntajan suojauksen sulakeparametrit ovat 12KV, max 125A, 24KV ja max 63A.

▶Maadoituskytkimen ja kaapelihuoneen etupaneelin välinen lukitus.

○ Valinnaiset kokoonpanot ja ominaisuudet

▶Varattu virtakiskon jatko

▶Ulkoinen väylä Moottori kuormankytkimen käyttöön 24V/48V DC 110V/220V DC/AC.

▶Rinnakkaislaukaisukela 24V/48V DC 110V/220V DC/AC.

▶Rinnakkaissulkukäämi 24V/48V DC 110V/220V DC/AC.

▶Mittausrengasvirtamuuntaja ja ampeerimittari Mittarengasvirtamuuntaja ja wattituntimittari

▶Tuolinjan jännitteinen maadoituslukitus (lukitseva maadoituskytkin, kun läpivienti on jännitteinen) AC/DC 110 V/220 V. apukosketin

▶Kuorman sulkemisasento 2NO+2NC, maadoituskytkimen asento 2NO+2NC, sulake palaa 1NO, painemittari 1NO signaalilla ja kaarisammutin 1NO signaalikoskettimella.

▶Toisiolaite voidaan asentaa kytkinkaapin yläosaan toisiojohtokammioon ja kytkinkaapin yläosaan pienjänniterasiaan.

□ Mittarimoduuli M

○ Vakiokokoonpano ja ominaisuudet

▶12KV mittakaappi

▶2 virtamuuntajaa

▶2 jännitemuuntajaa

▶6 kpl 400-sarjan holkkeja käytetään GSFR6-12:n joustavan jatketun ulkoisen väylän yhdistämiseen ylempään tuloon ja alempaan ulostuloon.

▶liekinkatkaisin PT:n suojaamiseen

▶Matalapainekomponentti 1 volttimetri vaihtokytkimellä, 1 ampeerimittari vaihtokytkimellä, leveys x korkeus x syvyys =696×1806×820mm.

○ Valinnaiset kokoonpanot ja ominaisuudet

▶3 virtamuuntajaa

▶3 jännitemuuntajaa, salamansuoja

▶Kapasitiivinen jännitteen osoitin osoittaa, että kojeisto on latautunut

▶Matalapainekomponentti: 1 tehomittari, 1 loistehomittari.

□ VCB-moduuli CB

○ Vakio- ja valinnainen kokoonpano ja ominaisuudet

▶Ukonsuoja asennetaan 1250a/630a virtakiskon tulokaapeliin.

▶Tyhjiökatkaisija 1250a/630a linjan suojaukseen

▶Virtamuuntaja

▶Tyhjiökytkin VD4X0 sähkökäyttöinen 10VDC

▶Jännitemuuntaja

▶ UXO:n, tyhjökatkaisijan ylemmän kolmiasemaisen erotus-/maadoituskytkimen, sähkökäyttö. ▶Suoja- ja ohjausyksikkö REF542plus (suojaava CT)

▶Shunttilaukaisukela 110V/220V DC

▶Sulkukäämi 110V/220VDC

▶400-sarjan ulostuloholkin 1250A/630A pulttiholkki asennettu vaakasuoraan eteen.

▶Kapasitiivisen jännitteen ilmaisimen 1250A/630A varattu väyläjatko holkin jännitteen ilmaisemiseksi

▶SF6-kaasun painemittari (vain yksi kussakin SF6-kaasulaatikossa) Leveys x korkeus x syvyys = 696 × 1806 × 781 mm. ▶Päälle-pois-järjestys: O-0,3s-CO-180s-CO.

▶Kaasunpaineanturi

□ Valinnaiset lisävarusteet

1. Apukosketin Kaikki kuormakytkimet ja katkaisijat voidaan varustaa kytkimen asennon osoittavalla 2NO+2NC-kytkimellä. Rinnakkaislaukaisukela (AC tai DC) voidaan asentaa muuntajan kytkimeen ja katkaisijaan, ja pienjänniteohjauskomponentti sijaitsee etupaneelin takana.

2. Jännitteen osoitin Kapasitiivinen jännitteen osoitin näyttää, onko läpivienti ladattu vai ei, ja siinä olevaa liitäntää voidaan käyttää ydinvaiheeseen.

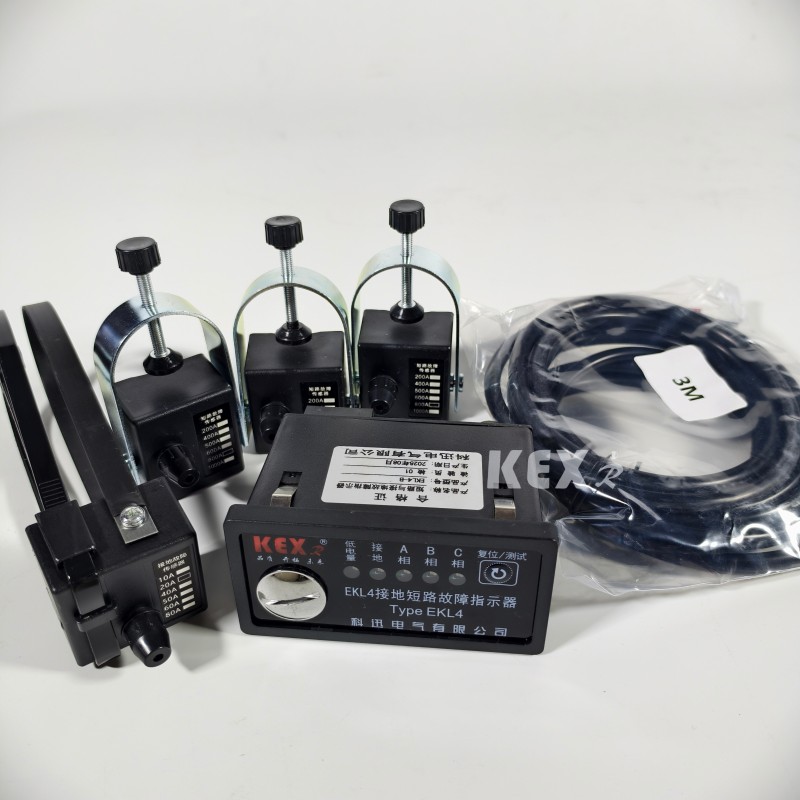

3. Oikosulku- ja maadoitusvikailmaisin Vian paikantamisen helpottamiseksi kaapelikytkinmoduuli voidaan varustaa oikosulku- ja maadoitusvikailmaisimilla vian havaitsemisen helpottamiseksi.

4. Sähkökäyttö Se on vakiomalli kaapelikytkinyksikön ja muuntajayksikön manuaaliselle käyttömekanismille. Voit myös asentaa sähköisen käyttömekanismin. Kaapelikytkimet, tyhjökytkimet ja maadoituskytkimet toimivat etupaneelin takana olevilla mekanismeilla. Kaikkia kytkimiä ja katkaisijoita voidaan ohjata ohjauskahvalla (vakiokokoonpano) tai ne voidaan varustaa moottorin ohjausmekanismilla (lisävaruste). Maadoituskytkintä voidaan kuitenkin käyttää vain manuaalisesti, ja siinä on konfiguroitu mekanismi, joka pystyy sulkemaan vikavirran. Sähköinen käyttömekanismi on helppo toteuttaa vaiheittain.

5. Kaapeliliitäntä Standardin DIN47636 mukaiset standardiholkit on asennettu. Kaikki holkit ovat samalla korkeudella maasta ja ne on suojattu kaapelihuoneen kansilevyllä. Jotkut kansilevyt voidaan lukita maadoituskytkimellä, ja kaksinkertaisen kaapelin tulolinjoille voidaan käyttää myös erityisiä kaksoiskaapelihuoneen kansilevyjä.

6. Paineenosoitin Yleensä varustettu painemittarilla, joka muodostuu painemittarista. Lisäksi voidaan varustaa sähköiset koskettimet osoittamaan paineen alenemista.

7. Avainlukko Virtakatkaisijoiden, kuormakytkimien ja maadoituskytkimien avainlukot voidaan asentaa. Se voidaan varustaa lukittavalla puolisuojalla, joka soveltuu katkaisimille, kuormakytkimille ja maadoituskytkimille.

8. Valokaarikatkaisin Kaikki rengasverkkoyksiköt voidaan varustaa valokaarensuojaimilla. Kun sisällä tapahtuu kipinöintiä, valokaarensuojat sulkeutuvat automaattisesti sisääntulevaan läpivientiin, mukaan lukien D-, DE- ja V-moduulit, ja kaikki kaapelimoduulit voidaan varustaa kaarisuojalla. Heidän on tilattava laitteen mukana, eivätkä he voi muuttaa sitä. Valokaarisammuttimen toiminta voidaan ilmaista tällä menetelmällä ja SF6-kaapin sähköiset koskettimet kytketään etupaneelin takana olevaan liittimeen.

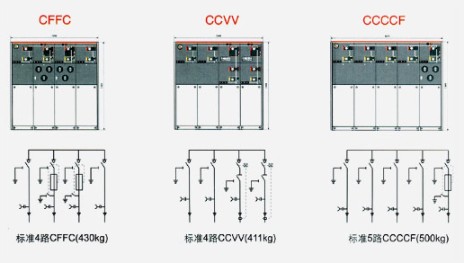

● Kaavioesimerkki

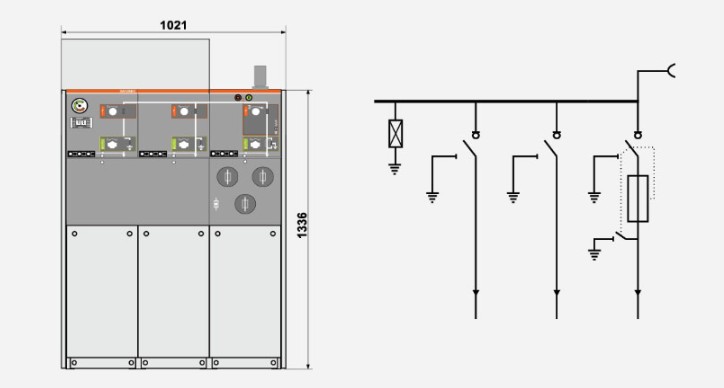

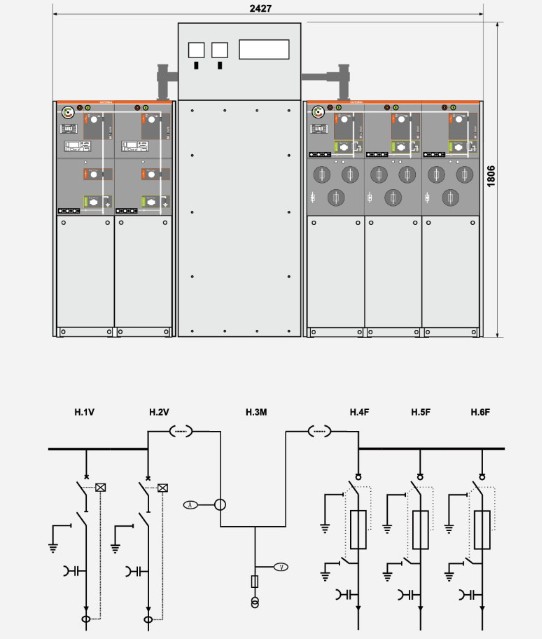

◆ Kaavio 1 SA+CCF+

 Asenna salamansammutin linja-autoon ja jätä se laajennettavaksi.

 Huomautus: Kytkinyksiköiden lukumäärän on oltava vähintään 3.

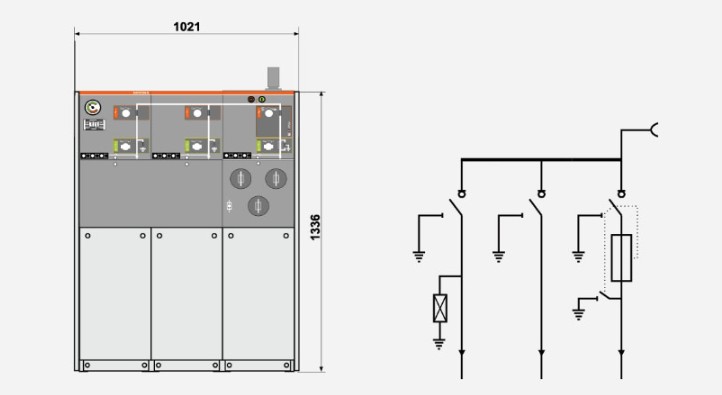

◆ Kaavio 2 CCF+

Asenna salamansammutin tulolinjaan ja varalaajennus.

◆ Kaavio 3  W+M+FFF

HV-puolen laskenta

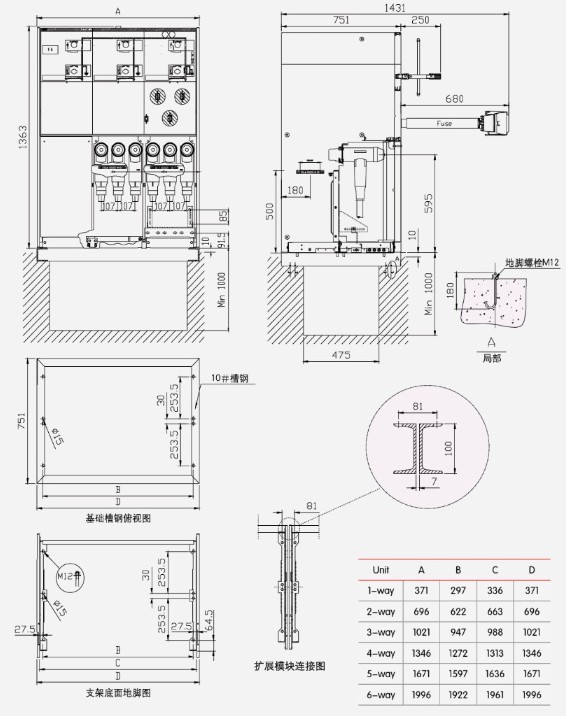

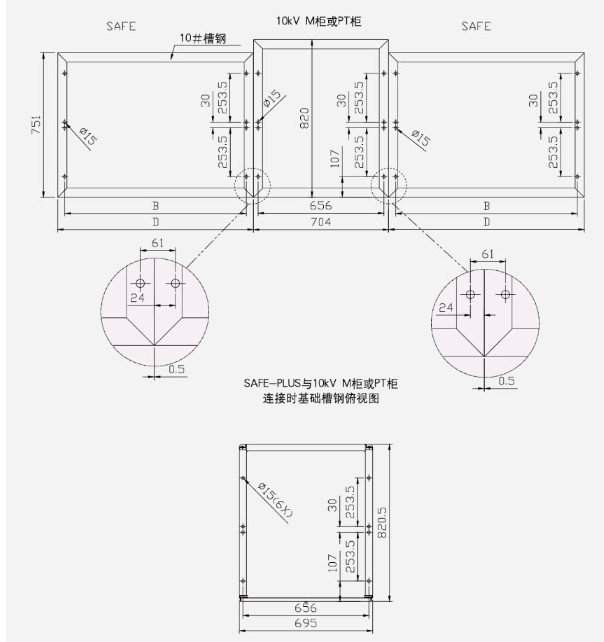

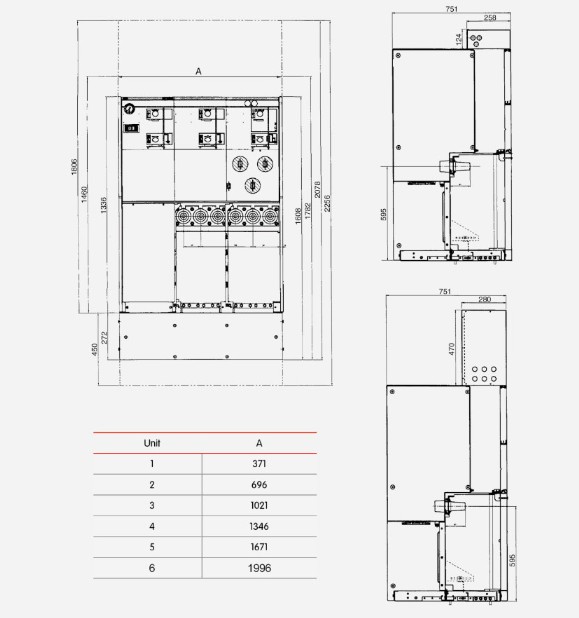

● KXRM6-12-yhdistelmätyypin GIS-kaapin rakenne- ja mittataulukot
