AIS -kytkinlaitteet

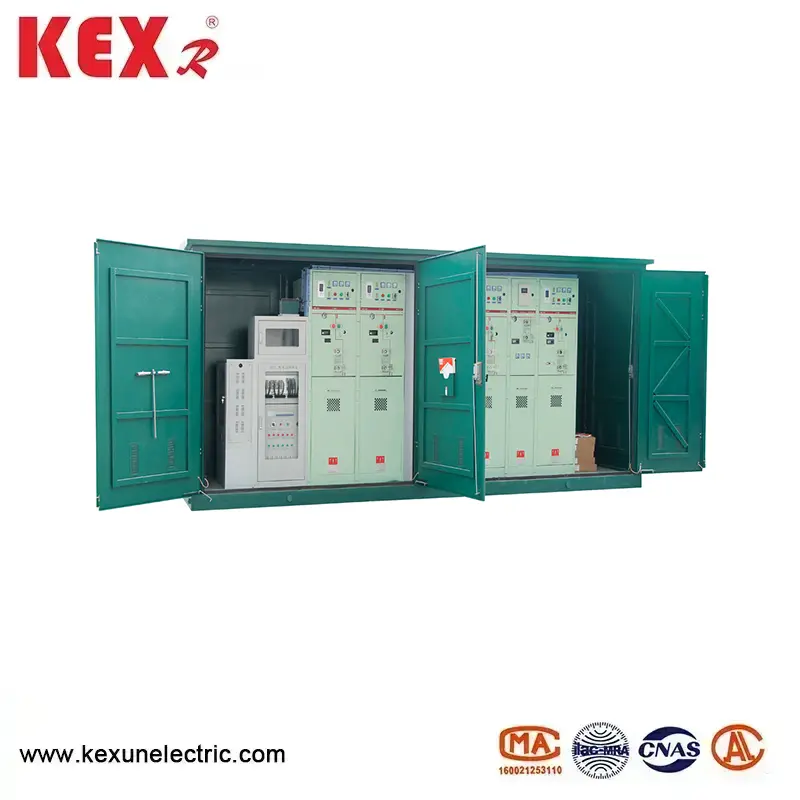

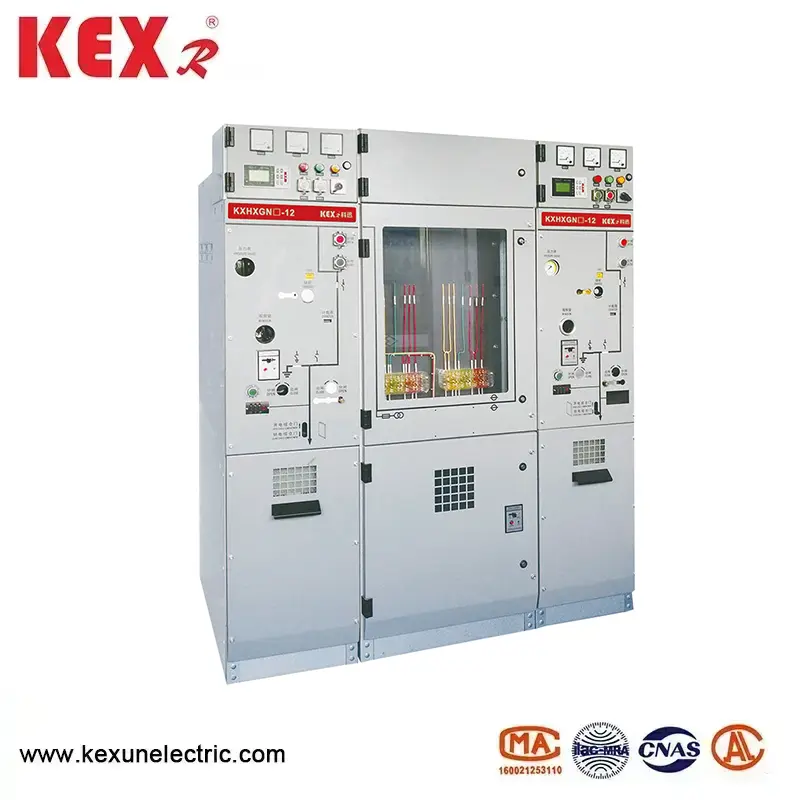

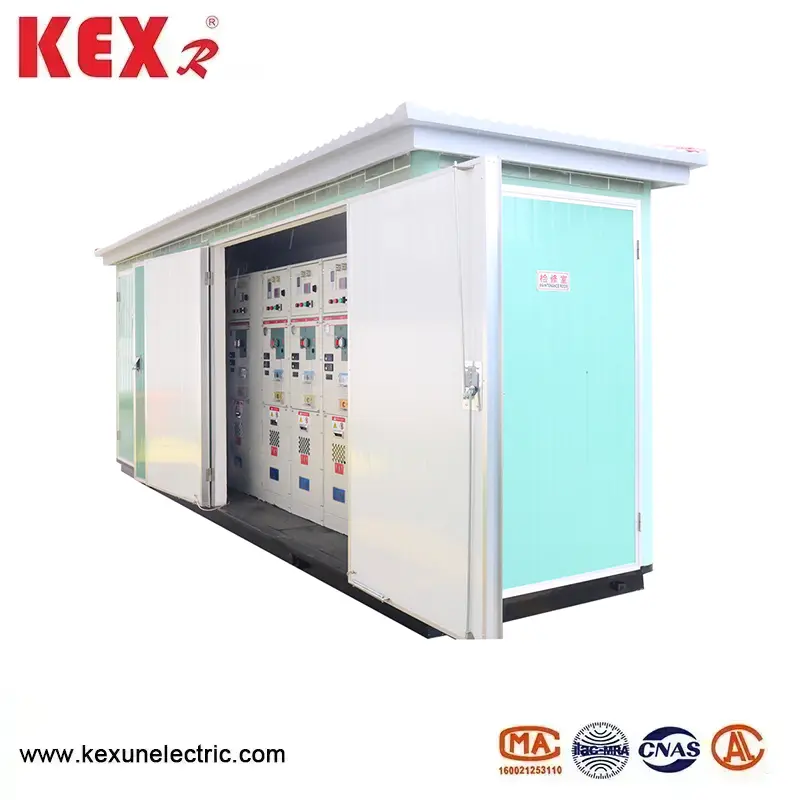

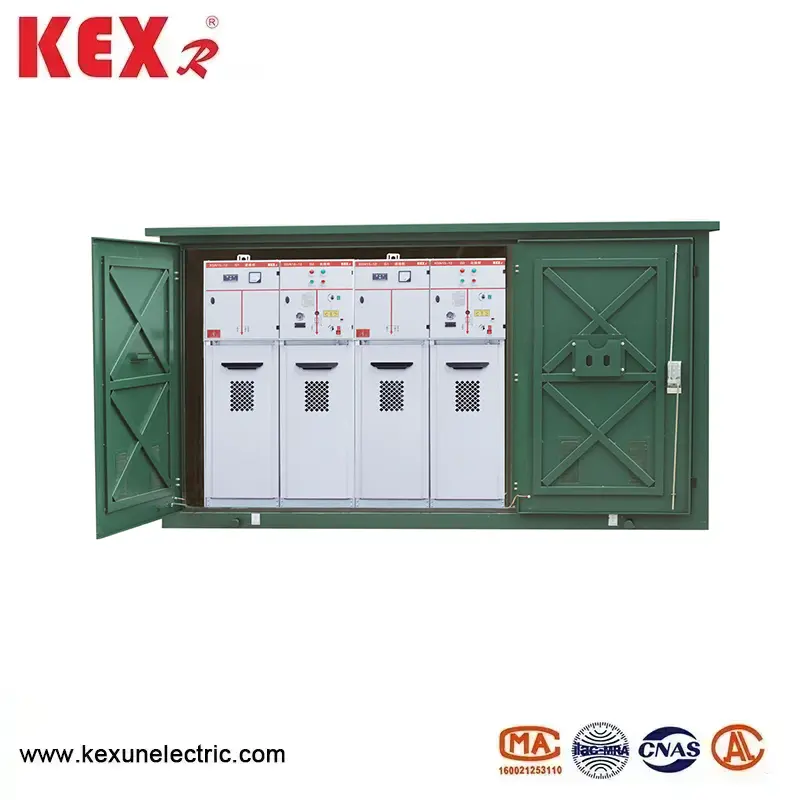

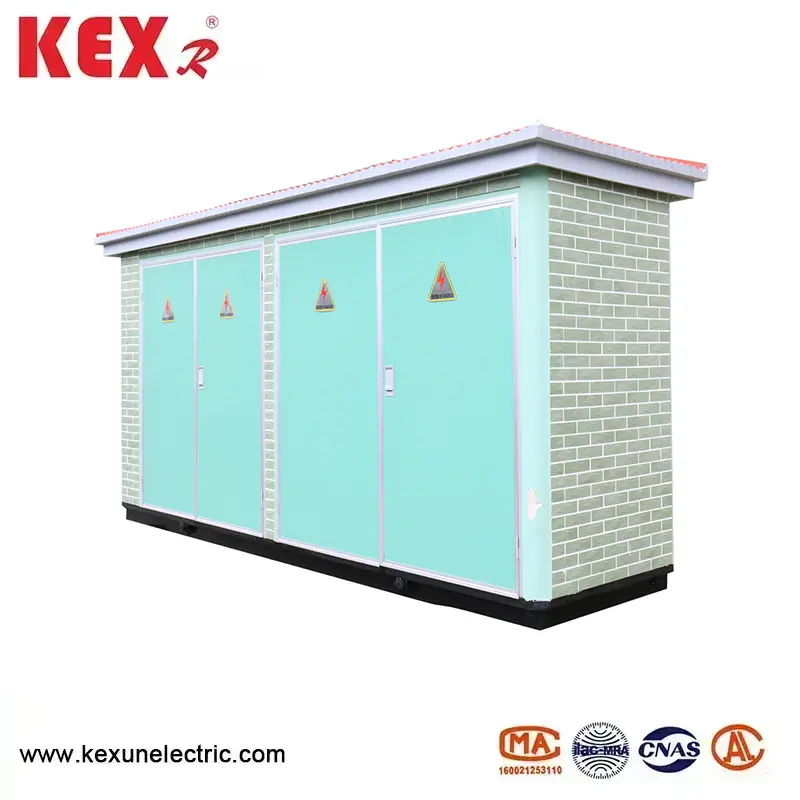

KXHXGN-12-tyypin AIS-kytkinlaitteet, jotka ovat tuottaneet KEXR: n, Kiinan virransiirto- ja jakeluvälineiden toimittaja, on 12 kV: n kaasuerisulettu rengasverkkokaappi (C-GIS) ympäristönsuojelukaasulla (kuten kuiva ilma, typpi tai sekoitettu kaasu) eristysväliaineena, joka soveltuu rengasverkon virransyöttöön, terminaalien voimansiirtoon ja pienimuotoiseen aukkoon ja sulkeutumiseen jakeluverkkojen.
Malli: KXHXGN-12
Tuotemerkki ： kexr

Lähetä kysely

Tuotteen Kuvaus

● AIS -kytkentälaitteen pääominaisuus

(1) Ympäristönsuojeluetuja

◆ Ilmaiset SFGA: AIS-kytkentälaitteet käyttävät kuivailmaa, typpeä tai uutta ympäristönsuojelukaasua (kuten G, Airplus® jne.)

◆ Matalahiilen päästö: Verrattuna SF -rengasverkkokaappiin, GWP (ilmaston lämpenemispotentiaali) lähestyy nollaa.

(2) rakennesuunnittelu

◆ Modulaarinen suunnittelu: Saapuvan linjan, lähtevän linjan, mittauksen ja PT: n AIS -kytkentälaite voidaan laajentaa.

◆ Suljettu rakenne: AIS-kytkentälaitteen suojataso saavuttaa IP67: n, joka on pölynkestävä, kosteudenkestävä ja tiivistymisenkestävä, sopiva ankaraan ympäristöön.

◆ Kompakti koko: Se säästää tilaa kuin AIS -rengasverkkokaappi ja on ympäristöystävällisempi kuin perinteiset SF₆ GIS.

(3) Älykkäät vaihtoehdot

Älykäs seuranta (kuten DTU, online -lämpötilan mittaus, osittaisen purkauksen seuranta jne.) Voidaan valita tukemaan esineiden Internetiä (IoT) ja etäkäyttö ja ylläpito.

● AIS -kytkimen tekniset parametrit

◆ Katkaisijakaappi

Esine				Yksikkö	Tiedot
Nimellisjännite				KV	12
Nimellistaajuus				HZ	50
Arvioitu eristeen taso	1 minuutin työtiheys kestää Jännite		Groud ， vaihe vaiheeseen	KV	42
			Tauko		48
	Valaistus impulssi kestää jännitettä （Peak）		Groud ， vaihe vaiheeseen	KV	75
			Tauko		85
	1 minuutin tehotaajuus kestää apu-/ohjauspiirin jännitettä (maahan)			KV	2
Nimellisvirta				A	630
Lyhytaikainen nimellisvirta （virtuaalinen arvo）			Pääpiiri/maadoituskytkin	se	25/4s
			Maadoituspiiri	se	21,7/4s
Nimellishuippu kestää virran			Pääpiiri/maadoituskytkin	se	63
			Maadoituspiiri	se	54.5
Arvioitu oikosulkuvirta ja ajat				ka/aika	25/30
Nimellis oikosulun sulkemisvirta (piikki)				se	63
Arvioitu kaapelin lataustaukovirta				A	25
Katkaisijan O-0.3S-CO-180S-CO: n nimellisjärjestys
Mekaninen elämä		Katkaisija /katkaisija		Aika	10000/3000
IP -tutkinto		Suljettu laatikko			IP67
		Swichgear -kuori			IP4X
Kaasupaine		Nimelliskaasun lataustaso (20 ℃, mittaripaine)		MPA	0.02
		Nimelliskaasun minifuktiotaso (20 ℃, mittaripaine)		MPA	0
Sinetöinti suorituskyky,		Vuotuinen vuotoaste		%/Vuosi	≤0,05

◆ Latauskytkinkaappi

Esine			Yksikkö	Tiedot
Nimellisjännite			KV	12
Nimellistaajuus			HZ	50
Arvioitu eristeen taso	1 minuutin työtiheys kestää Jännite		KV

	Valaistus impulssi kestää jännitettä （Peak）		KV

	1 minuutin tehotaajuus kestää apu-/ohjauspiirin jännitettä (maahan)		KV	2
Nimellisvirta			A	630
Lyhytaikainen nimellisvirta （virtuaalinen arvo）		Pääpiiri/maadoituskytkin	Se	25/4s
		Maadoituspiiri	Se	21,7/4s
Nimellishuippu kestää virran		Pääpiiri/maadoituskytkin	Se	63
		Maadoituspiiri	Se	54.5
Nimellis oikosulun sulkemisvirta (piikki)		Latauskytkin/maadoituskytkin	Se	63
Nimellis aktiivinen kuormitus keskeyttää virran			A	630
Arvioitu suljetun silmukan keskeyttämisvirta			A	630
5%: n arvioitu aktiivinen kuorma keskeyttää virran			A	31.5
Arvioitu kaapelin lataustaukovirta			A	10
Arvioitu aktiivisen kuorman taukoajat			Aika	100
Maaperän virran rikkoutuminen			A/aika	31.5/10
Linjojen ja kaapeleiden latausvirta on irrotettu maaperän tilanteessa.			A/aika	17.4/10
Mekaninen elämä	Katkaisija /katkaisija		A/aika	10000/3000
IP -tutkinto	Suljettu laatikko			IP67
	Swichgear -kuori			IP4X
Kaasupaine	Nimelliskaasun lataustaso (20 ℃, mittaripaine)		MPA	0.02
	Nimelliskaasun minifuktiotaso (20 ℃, mittaripaine)		MPA	0
Sinetöinti suorituskyky,	Vuotuinen vuotoaste		%/Vuosi	≤0,05

● AIS -kytkimen toteutusstandardi

◆ GB/T 1022 -standardien yleiset tekniset vaatimukset korkeajännitekytkin- ja ohjauslaitteille. ◆ GB/T39063640.5KV AC -metalli -suljetut kytkentälaitteet ja ohjauslaitteet.

◆ GB/T1985 Korkeajännitteisen AC-eristyskytkin ja maadoituskytkin

◆ GB/T38043.6-40,5KV AC High-jännitteen kuormituskytkin

◆ GB/T1984 Korkeajännitteisen vaihtovirtakatkaisija

◆ GB/T4208 IP -kuoren suojaustason koodi

◆ GB/T7354 Osittainen purkausmittaus

◆ GB/T311.1 Eristyksen koordinointi Osa 1: Määritelmä, periaatteet ja säännöt

● AIS -kytkimen olosuhteiden käyttäminen

◆ Suurin lämpötila: +45 astetta Celsius;

◆ Vähimmäislämpötila: -25 celsiusastetta;

◆ Suurin lämpötila: (24 tunnin keskiarvo) +35 celsiusastetta;

◆ Suurin keskimääräinen suhteellinen kosteus (24 tuntia 1: ≤ 95%; korkeus: ≤ 1500 m; seisminen kapasiteetti: 8 astetta;

◆ Suojausluokka: Ladattu rungon tiiviste IP67, Kytkin kaapin kuori IP4X ；

◆ Ympäröivää ilmaa ei pidä ilmeisesti saastuttaa syövyttävällä palavalla kaasulla ja vesihöyryllä.

◆ Ei ole usein väkivaltaista värähtelypaikkaa, ja ankarien osien ankaruussuunnittelu täyttää kaikenlaiset vaatimukset.

◆ Kun sitä käytetään normaaleissa ympäristöolosuhteissa GB/T3906: n ulkopuolella, käyttäjän on neuvoteltava KEXR: n kanssa

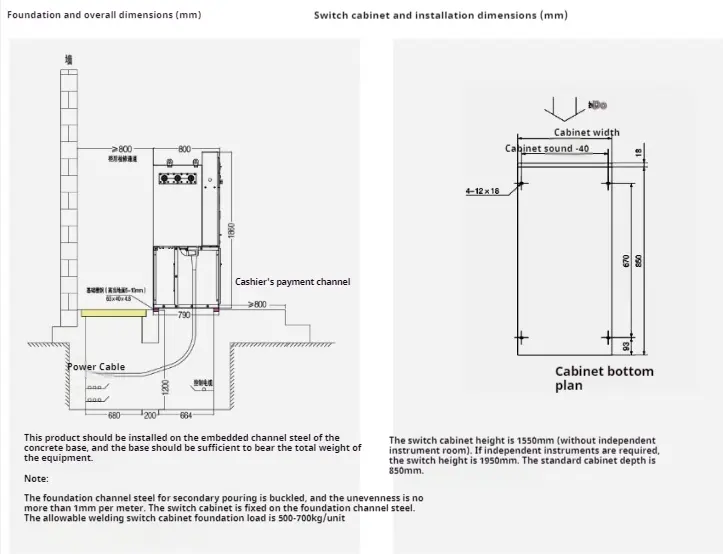

● Asennusohjeet

Ais Switchgear
