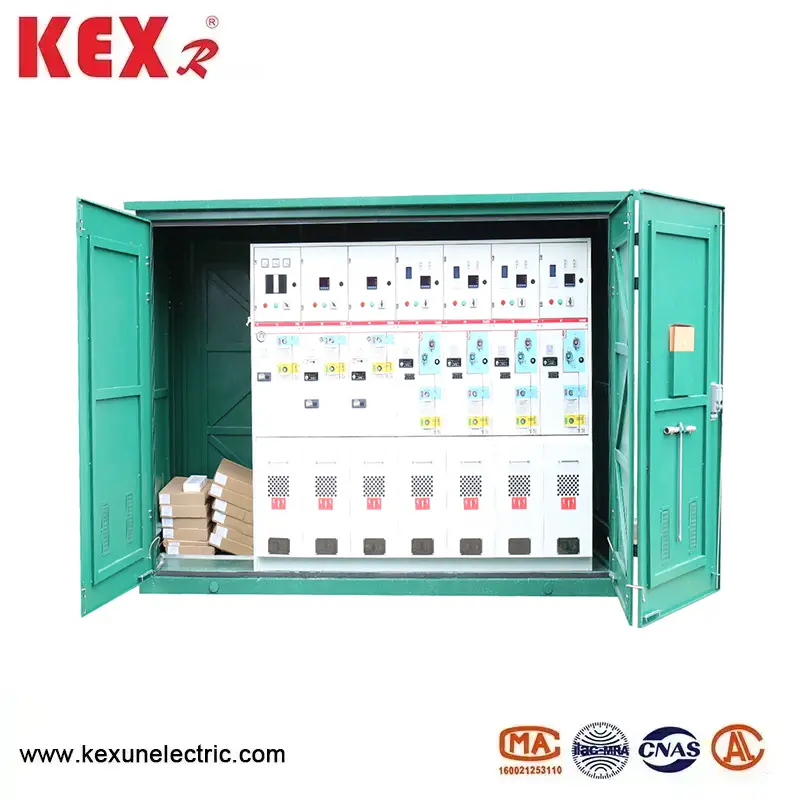

Ilmaneristetty kytkinlaitteet

● KXMR6-12-tyyppisen ilmaeristettyjen kytkinlaitteen päärakenne ja toiminta

◆ Ydinkomponentit:

▶ Kuormituskytkin: Sitä käytetään normaalin virran kytkemiseen ja pois päältä (kuten SF6 tai tyhjiökuormakytkin).

▶ Sulakameran kokoonpano: Varmista oikosulku (yleinen muuntajan suojauspiirissä).

▶ Maadoituskytkin: Varmista turvallinen maadoitus kunnossapidon aikana.

▶ instrumenttihuone: Mikrotietokoneen suojauslaite tai valvontamoduuli voidaan valita.

◆ Tyypillinen kaavio: Saapuvan viivayksikön modulaarinen yhdistelmä, lähtevä linjayksikkö, mittausyksikkö ja PT -yksikkö.

● Ilma-eristetty kytkimen sovellusskenaario

▶ Rengasverkon virtalähde: solmukytkimenä kaksoisvirtalähteessä tai monitehoisessa syöttörengasverkkojärjestelmässä.

▶ Terminaalijakauma: Teollisuus- ja kaivosyritysten, kaupallisten kompleksien ja asuinalueiden jakelupäät.

▶ Uusi energian saatavuus: Hajautetun energian, kuten aurinkosähkö ja tuulivoima, verkkoon kytketty hallinta.

● Ilma-eristettyjen kytkinlaitteiden olosuhteiden käyttäminen

KXRM6-tyyppinen Air-eristetty kytkinlaitteet soveltuu korkeaan ja matalaan lämpötilaan (+40 ℃ ~ -40 ℃), kosteuteen, pölyyn, suolan pilaantumiseen, kaivoksiin, korkeaan korkeuteen (L000) ja muihin ympäristöihin. Lyhytaikainen upotus veteen 24 tunnin sisällä ei vaikuta käyttöön.

Huomaa: Jos korkeus on korkeampi, ilmoita erityinen korkeus.

● Stadard

KXRM6-tyyppinen Air-eristetty kytkinlaitteet kohtaavat alla olevat standardit

1. Kansainväliset standardit

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 jne.

2. Kiinan standardi

GB3804, GB3906, GB11022, jne.

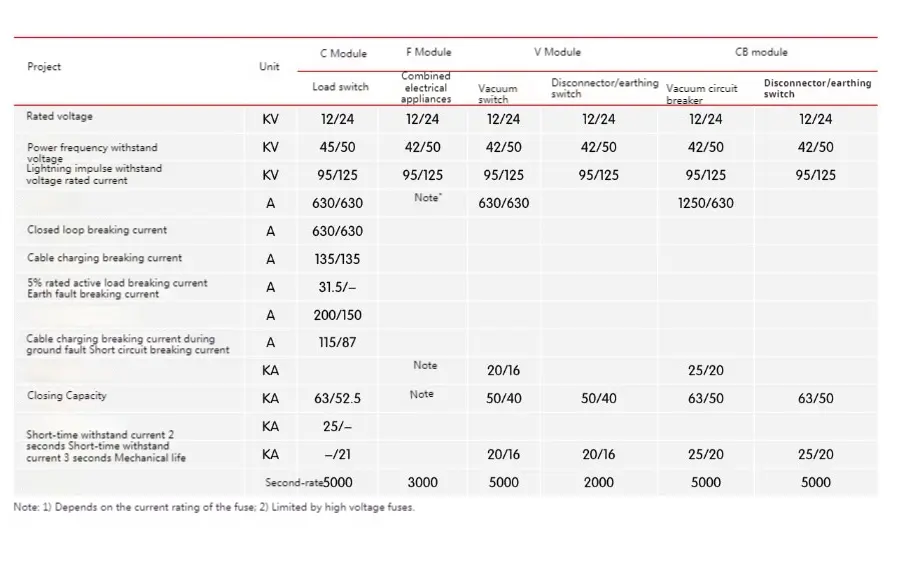

● KXRM6-tyyppinen Air-eristetty kytkimen tekninen parametrit Taulukko

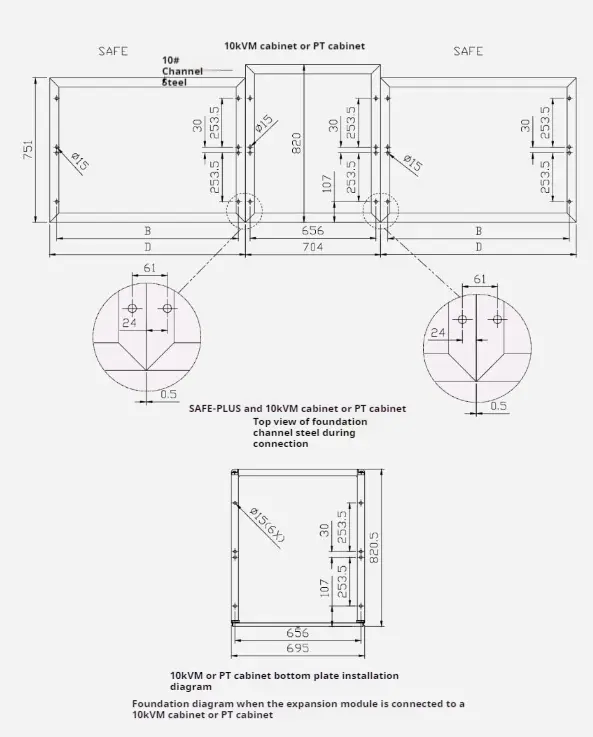

● KXRM6-tyyppisen Air-eristetyn kytkentälaitteen rakenne ja mitat
