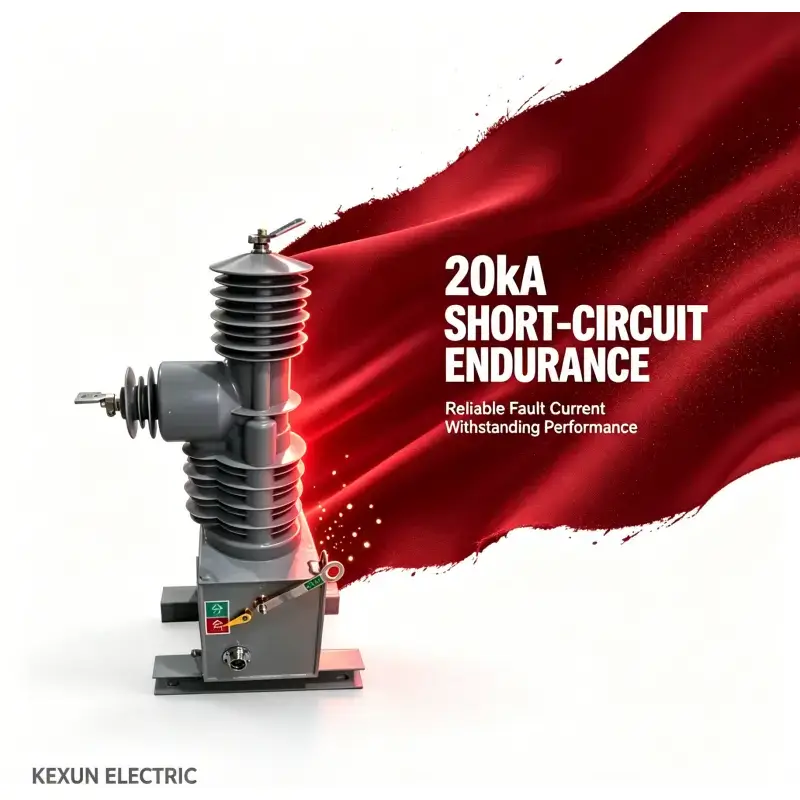

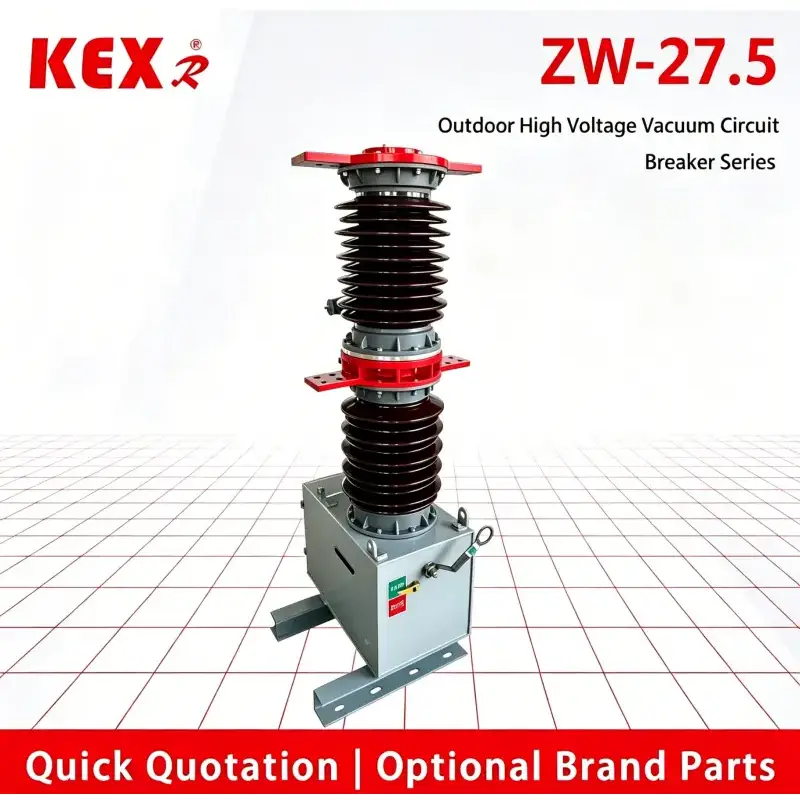

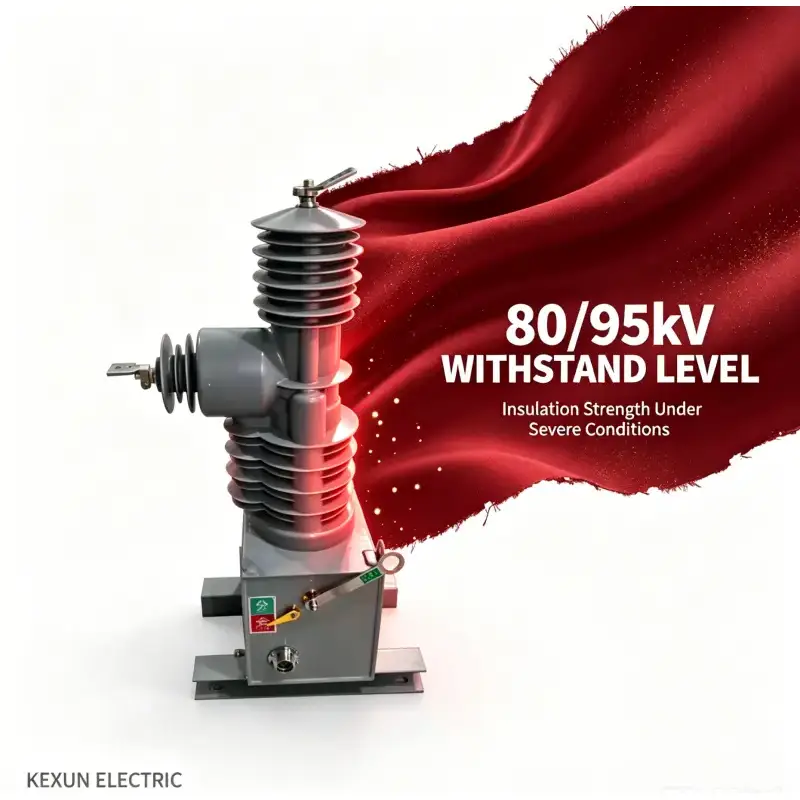

Ulkokäyttöinen HV-tyhjiökatkaisija

Tuotteen ominaisuudet

Erittäin korkea luotettavuus

Täysin huoltovapaa koko käyttöiän ajan.

Pitkä mekaaninen ja sähköinen käyttöikä.

Pieni koko, kevyt ja helppo asentaa

 Vakiorelesuojauksella ja nopealla automaattisella uudelleensulkeutumistoiminnolla.

Käytettäessä  ZW7-27.5 tyyppistä Outdoor hv -tyhjiökatkaisinta

¨ Lämpötila: -30℃～60℃；

¨ Korkeus: alle 2000m

¨ Tuulen nopeus:≤34m/s；

¨ Saastumisaste: Ⅳ级；

¨ Säilytyslämpötila: -40℃～85℃.

VCB:n tärkein tekninen parametri

Katkaisijan tärkein mekaaninen parametri

Katkaisijan rakenne ja toimintaperiaate

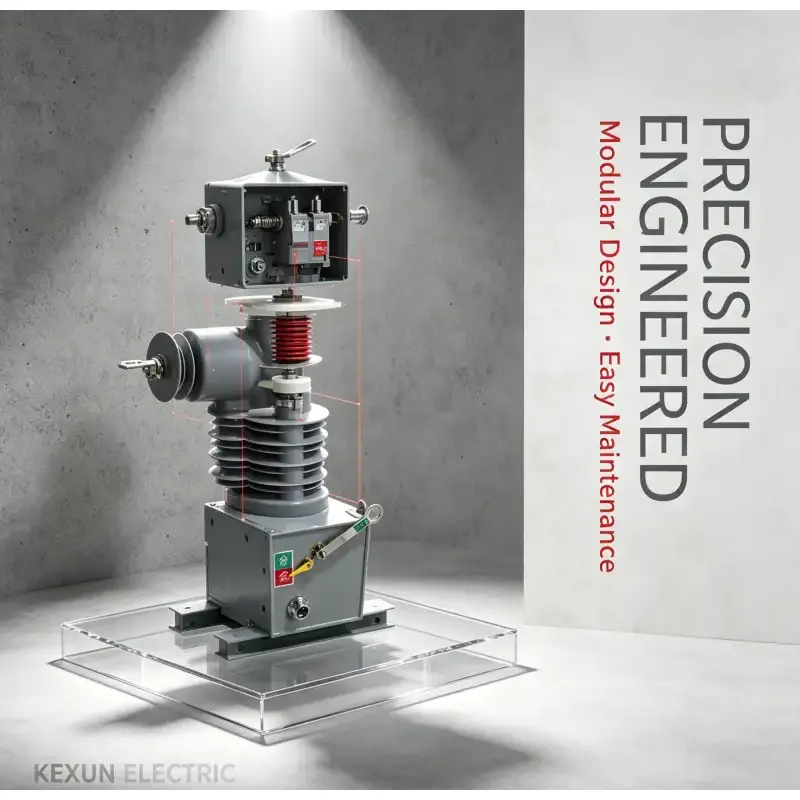

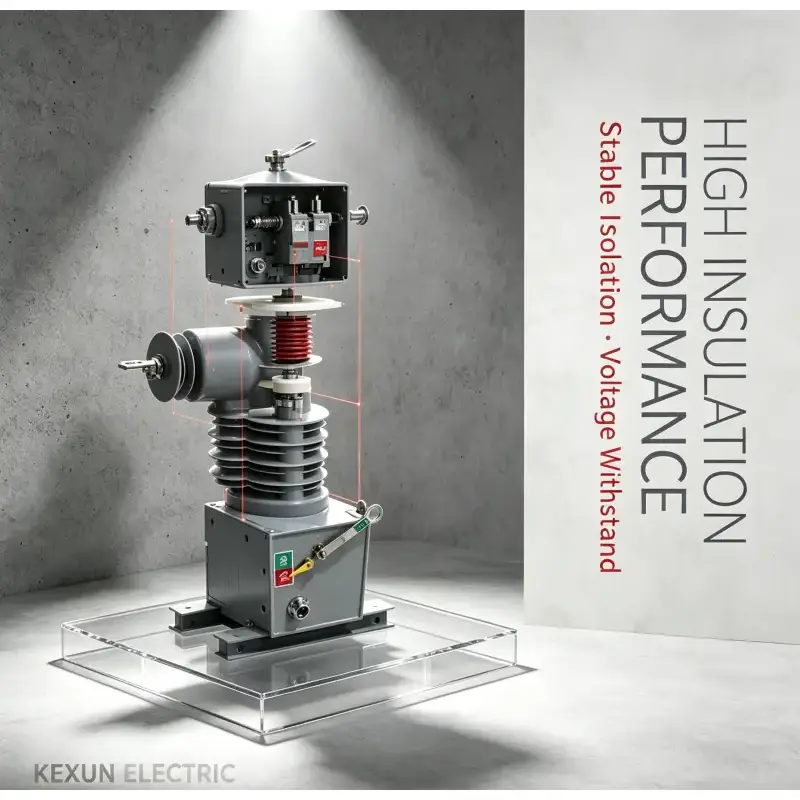

ZW7-27.5 Outdoor hv -tyhjiökatkaisija koostuu pääasiassa integroidusta suljetusta napasta, virtamuuntajasta, jousikäyttömekanismista ja kotelosta. Tämän tyyppinen katkaisija on pienikokoinen. Samalla se on varustettu manuaalisella hätäjarrun vapautuslaitteella. Virtamuuntaja voidaan valita käyttäjän tarpeiden mukaan.

ZW7-27.5 Outdoor hv -tyhjiökatkaisijan ohjauksen suorittaa älykäs ohjausyksikkö. Kytkimen päälle-pois-toiminta voidaan toteuttaa paikallisesti, ja sitä voidaan ohjata myös etänä tietoliikennerajapinnan kautta. Ohjauskeskukseen voidaan välittää myös muita tietoja katkaisijasta, ja viestintäkanava voi olla kaapeli, valokuitu, GPRS/CDMA, GSM jne. ZW7-27.5 Outdoor hv -tyhjiökatkaisijan ohjauksen saa valmiiksi älykäs ohjausyksikkö. Kytkimen päälle-pois-toiminta voidaan toteuttaa paikallisesti, ja sitä voidaan ohjata myös etänä tietoliikennerajapinnan kautta. Ohjauskeskukseen voidaan välittää myös muita katkaisijan tietoja ja viestintäkanava voi olla kaapeli, valokuitu, GPRS/CDMA, GSM jne.

Älykäs ohjausyksikkö asennetaan lähelle katkaisijaa ja liitetään katkaisijaan ohjauskaapelilla. Älykkään ohjausyksikön virtalähde on jaettu päävirtalähteeseen ja varavirtalähteeseen. Päävirtalähde on AC tai DC 220V, joka saadaan korkeajännitejohdolla PT:n kautta. Varavirtalähde saadaan akusta (asennettu älykkään ohjausyksikön laatikkoon). Normaalisti toimiessaan päävirtalähde lataa varavirtalähdettä; Kun päävirtalähde katkeaa, varavirtalähde voi silti suorittaa katkaisijan ohjauksen ja muut toiminnot ohjausyksikössä. Varavirtalähde (täysin ladattuina) voi pitää koko koneen toiminnassa vähintään 48 tuntia.

Katkaisijan käyttömekanismi on varustettu manuaalisella hätäkatkaisukahvalla hätäkatkaisutoimintoa varten, kun ohjausjärjestelmä tai virransyöttö katkeaa.

2.1 Katkaisijan toimintaperiaate ja prosessi

2.1.1 Valokaarisammutusperiaate:

ZW37-27.5 Outdoor hv -tyhjiökatkaisija sopii alipainekatkaisijan, jossa tyhjiö on valokaaren sammutus- ja eristysväliaine, jolla on erittäin korkea tyhjiöaste. Kun liikkuvat ja staattiset koskettimet katkaistaan ​​sähköllä käyttömekanismin vaikutuksesta, syntyy alipainekaari koskettimien väliin. Samanaikaisesti koskettimien erityisestä rakenteesta johtuen syntyy myös sopiva pitkittäinen magneettikenttä koskettimien väliin, mikä edistää tyhjiökaarin pysymistä diffuusina ja saa kaaren tasaisesti jakaantumaan kontaktipinnalle palamaan, jotta kaarijännite pysyy alhaisena. Kun virta luonnollisesti ylittää nollan, jäännösionit, elektronit ja metallihöyry voidaan yhdistää tai kondensoida kosketuspinnalle ja suojalle mikrosekunnin aikajärjestyksessä. Koska pitkittäistä magneettikenttää käytetään alipainekaaren ohjaamiseen, tyhjiökatkaisijalla on vahva ja vakaa kyky katkaista virta.

2.1.2 Tallennustila:

ZW7-27.5 Outdoor hv -tyhjiökatkaisijan avautumis- ja sulkemisenergia on tallennettu korkeaan suorituskykyyn ja asennettu älykkään ohjainyksikön laatikkoon. Avattaessa ja suljettaessa. Ohjausyksikön päävirtalähteen tai varavirtalähteen tarjoama latausaika on enintään 10 sekuntia ja kondensaattorin jännitevirhe on ≤1 V.。

2.1.3 Sulkeminen: Paina älykkään ohjausyksikön käynnistyspainiketta paikallisesti tai aktivoi käyttömekanismin päällekytkentäkäämi kauko-ohjauksella, jolloin rautasydän ohjaa katkaisijan liikkuvan koskettimen käynnistymään määritetyllä nopeudella. Kun todetaan, että katkaisija on sulkemisasennossa, ohjaussilmukka katkaisee automaattisesti sulkukäämin virransyötön. Tällä hetkellä rautasydän pysyy sulkupuolella kestomagneetin vaikutuksesta. Kun sulkukäämi on kytketty pois päältä, se ei voi vain voittaa katkaisijan kosketusjousen reaktiovoimaa, vaan sillä on myös sulkeutuva itsepitovoima, jotta katkaisija voidaan pitää sulkemisasennossa luotettavasti.

2.1.4 Avaaminen: Paina älykkään ohjausyksikön katkaisupainiketta paikallisesti tai aktivoi käyttömekanismin katkaisukäämi kaukosäätimen katkaisutoiminnolla, jotta kestomagneetin itsepidätysvoima sulkupuolella voitetaan ja katkaisujousi vetää rautasydäntä ohjatakseen katkaisijan liikkuvan koskettimen määrätyllä nopeudella. Kun todetaan, että katkaisija on avausasennossa, ohjaussilmukka katkaisee automaattisesti avauskäämin virransyötön ja tällä hetkellä rautasydän pysyy avauspuolella avausjousen vetovoiman vuoksi, jotta katkaisija pysyy luotettavasti avausasennossa.

2.1.5 Manuaalinen hätäjarrun avaaminen:

Kun katkaisija on sulkemisasennossa, pidä katkaisijan manuaalista poiskytkentäpainiketta painettuna eristävällä käyttötangolla ja vedä se alas, jolloin katkaisija voi kytkeytyä pois päältä tietyllä nopeudella, mikä voi varmistaa, että katkaisija pystyy katkaisemaan nimelliskuormitusvirran luotettavasti.
